Bộ néo cáp quang ADSS, OPGW khoảng vượt 100 đến 300

Bộ néo cáp quang ADSS, OPGW khoảng vượt 100 đến 300 là phụ kiện quan trọng trong quá trình thi công các tuyến cáp quang treo trên cột, đặc biệt tại những vị trí đầu tuyến, cuối tuyến, điểm chuyển hướng hoặc các đoạn có khoảng vượt lớn. Bộ néo có nhiệm vụ giữ chắc cáp, phân bổ lực kéo và hạn chế tình trạng cáp bị trượt hoặc dịch chuyển khi chịu tác động từ tải trọng, gió và điều kiện môi trường ngoài trời. Sản phẩm có thể sử dụng cho cáp quang ADSS cũng như cáp quang điện lực OPGW. Tùy vào thiết kế tuyến và vị trí lắp đặt, hệ thống có thể sử dụng bộ néo 1 hướng hoặc bộ néo 2 hướng để bảo đảm khả năng cố định cáp phù hợp với yêu cầu thi công thực tế.

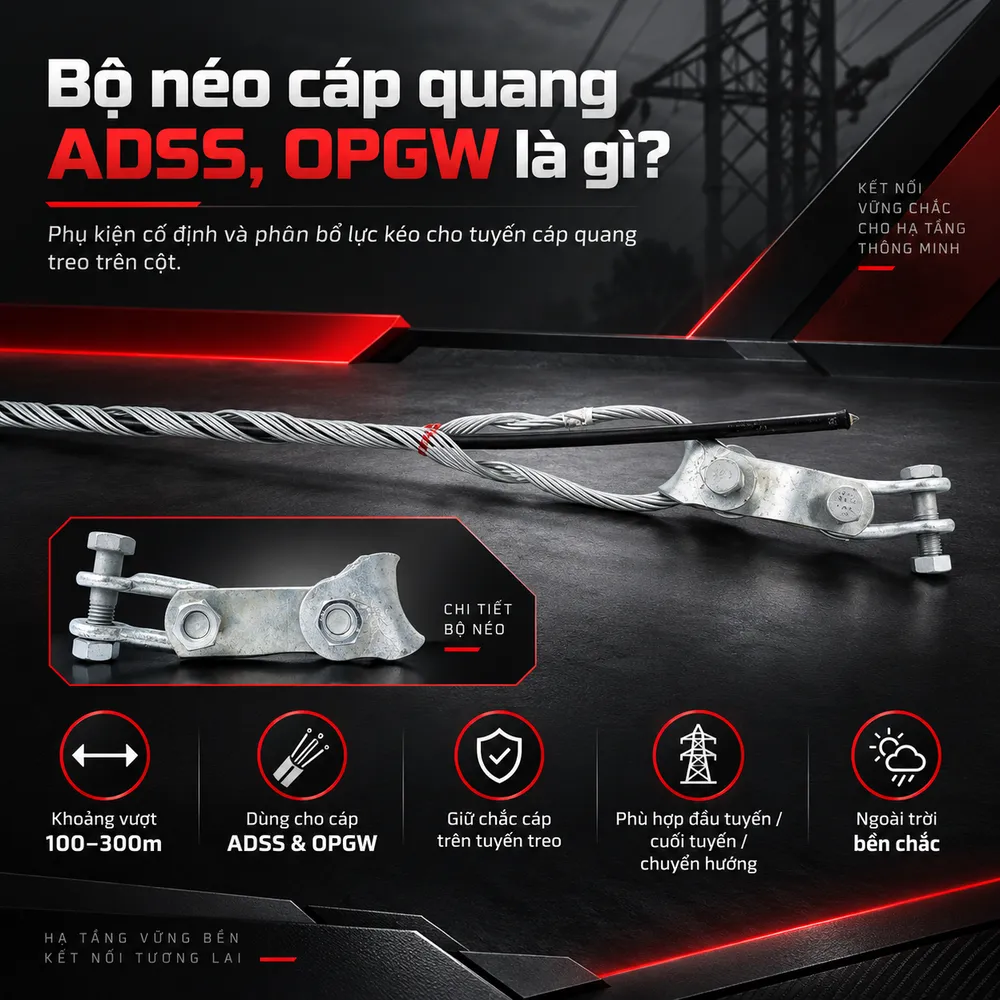

Bộ néo cáp quang ADSS, OPGW là gì?

Bộ néo cáp quang là tập hợp nhiều chi tiết cơ khí được thiết kế để liên kết cáp quang với cột, xà hoặc các kết cấu đỡ trên tuyến. Khi cáp đi qua các khoảng vượt hoặc vị trí thay đổi hướng, lực kéo tác động lên cáp có thể tương đối lớn. Nếu không có hệ thống néo phù hợp, tuyến cáp có nguy cơ bị trượt, võng quá mức hoặc chịu lực không đồng đều. Với các tuyến ADSS và OPGW có khoảng vượt từ 100 đến 300m, yêu cầu về khả năng chịu lực và độ ổn định của bộ néo càng quan trọng. Các thành phần của bộ néo được chế tạo từ thép chịu lực, thép mạ kẽm và hợp kim nhôm nhằm đáp ứng điều kiện lắp đặt ngoài trời. Trong hệ thống cáp quang hoàn chỉnh, bộ néo thường được sử dụng kết hợp cùng các loại Phụ kiện quang khác để hình thành hệ thống treo, néo, bảo vệ và quản lý tuyến cáp một cách đồng bộ.

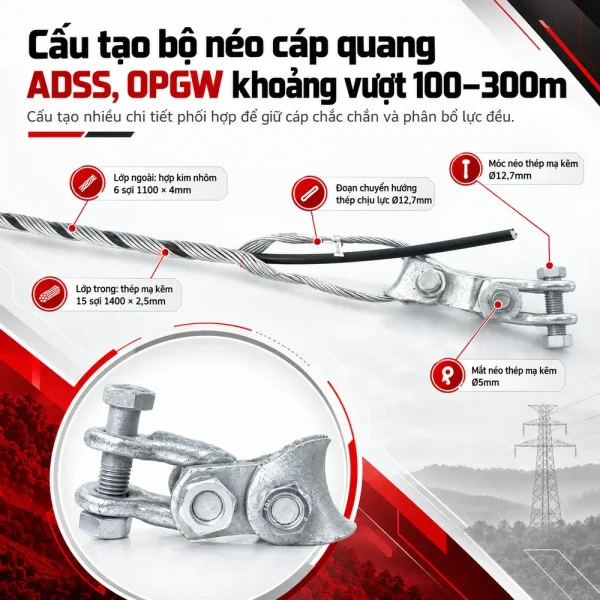

Cấu tạo bộ néo cáp quang ADSS, OPGW khoảng vượt 100–300m

Bộ néo được cấu thành từ nhiều bộ phận có chức năng riêng, phối hợp với nhau để tạo thành điểm cố định chắc chắn cho tuyến cáp. Bộ móc néo: được làm từ thép mạ kẽm, đường kính khoảng 12,7mm. Đây là bộ phận liên kết hệ thống néo với vị trí lắp đặt trên cột hoặc kết cấu đỡ. Vật liệu thép mạ kẽm giúp tăng độ bền cơ học và hạn chế ảnh hưởng của môi trường ngoài trời. Đoạn chuyển hướng cáp: được chế tạo từ thép chịu lực mạ kẽm, đường kính khoảng 12,7mm. Bộ phận này hỗ trợ định hướng tuyến cáp tại những vị trí cần thay đổi hướng, đồng thời góp phần phân bổ lực tác động lên hệ thống. Mắt néo: sử dụng thép mạ kẽm có đường kính khoảng 5mm, tạo điểm kết nối giữa các thành phần của bộ néo và hệ thống treo trên cột. Dây bện xoắn lớp ngoài: được làm từ hợp kim nhôm, gồm khoảng 6 sợi, kích thước khoảng 1100 × 4mm. Cấu trúc xoắn giúp dây ôm đều quanh thân cáp, tăng diện tích tiếp xúc và hỗ trợ phân tán lực. Dây bện xoắn lớp trong: được làm từ thép chịu lực mạ kẽm, gồm khoảng 15 sợi, kích thước khoảng 1400 × 2,5mm. Đây là lớp góp phần quan trọng trong việc tạo khả năng chịu kéo và cố định cáp tại vị trí néo. Việc kết hợp lớp xoắn trong và lớp xoắn ngoài giúp lực tác động được phân bổ trên một đoạn cáp thay vì tập trung tại một điểm nhỏ, qua đó hỗ trợ hạn chế tổn hại cơ học lên vỏ cáp.

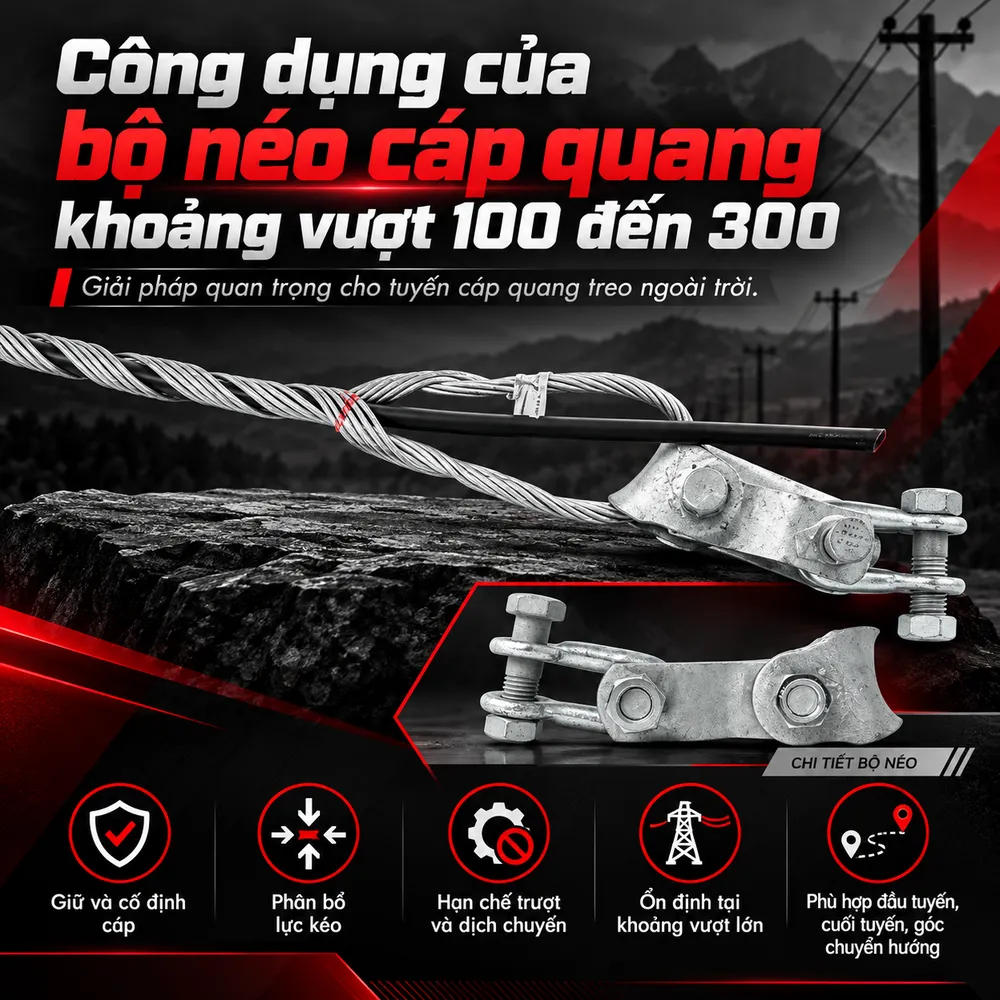

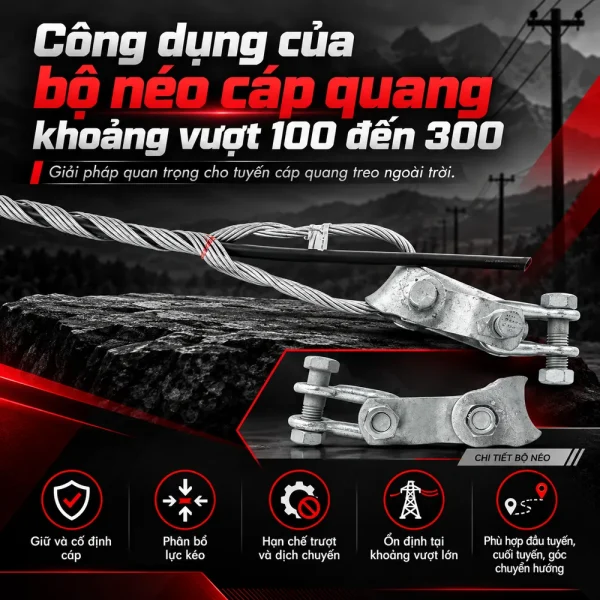

Công dụng của bộ néo cáp quang khoảng vượt 100 đến 300

Công dụng chính của bộ néo là giữ và cố định cáp quang tại những vị trí phải chịu lực kéo lớn. Trong các tuyến cáp quang treo, lực tác động không chỉ đến từ trọng lượng của cáp mà còn chịu ảnh hưởng của chiều dài khoảng vượt, sức gió và sự thay đổi của điều kiện môi trường. Tại đầu tuyến hoặc cuối tuyến, bộ néo tạo điểm cố định để duy trì trạng thái ổn định của toàn bộ đoạn cáp. Ở những vị trí tuyến cáp thay đổi phương, bộ néo hỗ trợ chuyển hướng và kiểm soát lực kéo theo từng hướng. Đối với các khoảng vượt từ 100 đến 300m, việc lựa chọn bộ néo tương thích với đường kính, trọng lượng và đặc tính cơ học của cáp đặc biệt quan trọng. Bộ néo phù hợp giúp tuyến cáp duy trì độ võng hợp lý và giảm nguy cơ dịch chuyển trong quá trình khai thác.

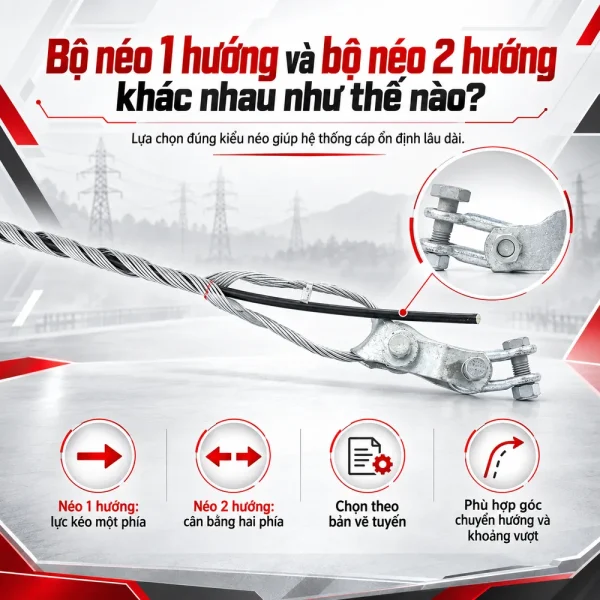

Bộ néo 1 hướng và bộ néo 2 hướng khác nhau như thế nào?

Tùy vị trí trên tuyến, bộ néo cáp quang có thể được cấu hình theo dạng néo 1 hướng hoặc néo 2 hướng. Bộ néo 1 hướng thường được sử dụng tại những vị trí cáp chịu lực kéo chủ yếu từ một phía, chẳng hạn đầu tuyến, cuối tuyến hoặc một số điểm kết thúc của nhánh cáp. Trong khi đó, bộ néo 2 hướng phù hợp với các vị trí tuyến cáp tiếp tục đi theo hai phía hoặc tại những điểm cần cân bằng lực kéo từ hai đoạn cáp. Cấu hình thực tế cần được lựa chọn dựa trên bản vẽ tuyến, góc chuyển hướng, khoảng vượt và đặc tính của loại cáp đang sử dụng. Việc xác định đúng kiểu néo không chỉ giúp quá trình thi công thuận lợi mà còn ảnh hưởng trực tiếp đến độ ổn định lâu dài của hệ thống cáp. Liên hệ HULATECH: 0973.464.486 – 0925.020.668 để được tư vấn lựa chọn bộ néo cáp quang phù hợp với yêu cầu của từng dự án.
