Hộp phối quang ODF 12FO chuẩn FC trong nhà

Hộp phối quang ODF 12FO trong nhà chuẩn FC là thiết bị dùng để quản lý, bảo vệ và tổ chức các điểm đấu nối quang trong tủ rack. Sản phẩm có dung lượng 12FO, sử dụng vỏ kim loại sơn tĩnh điện màu bạc, thiết kế chuẩn rack 19 inch và mặt trước bố trí các vị trí lắp adapter FC. Phiên bản đầy đủ phụ kiện gồm 12 adapter FC, 12 dây hàn quang đầu FC, ống co nhiệt và khay hàn quang, phù hợp cho phòng mạng, hệ thống LAN/WAN và các tuyến truyền dẫn quang trong nhà.

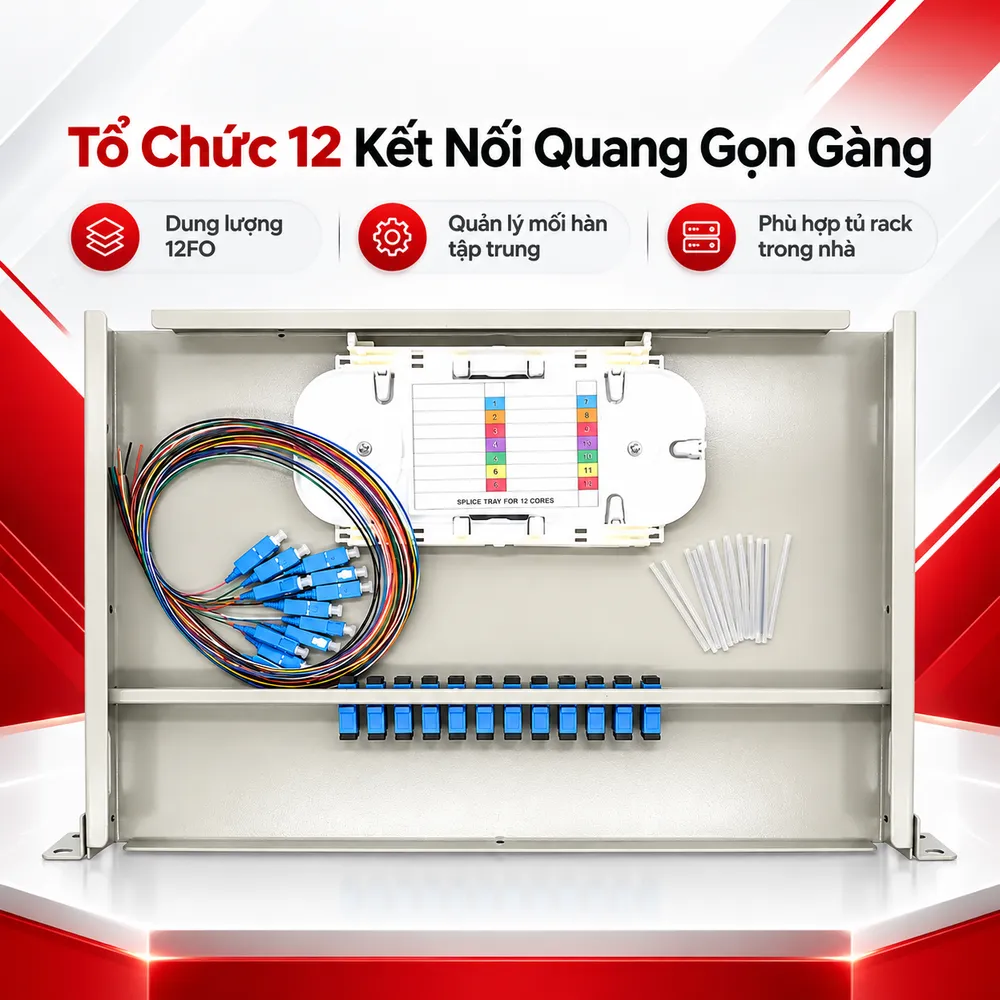

ODF 12FO giúp tổ chức kết nối quang gọn hơn trong tủ rack

Trong hệ thống mạng quang trong nhà, các mối hàn và dây quang cần được bố trí tập trung để hạn chế dây rời rạc trong tủ thiết bị. ODF 12FO tạo khu vực riêng cho cáp tuyến, khay hàn, dây hàn quang, adapter và dây nhảy quang, giúp kỹ thuật viên dễ xác định từng tuyến. Dung lượng 12FO phù hợp với hệ thống nhỏ và vừa. Khi từng cổng được đánh số và bố trí đúng vị trí, việc bảo trì sẽ thuận tiện hơn so với để mối hàn trực tiếp bên ngoài. Khách hàng có thể tham khảo danh mục Hộp phối quang tại Hulatech để lựa chọn ODF theo dung lượng và chuẩn adapter phù hợp.

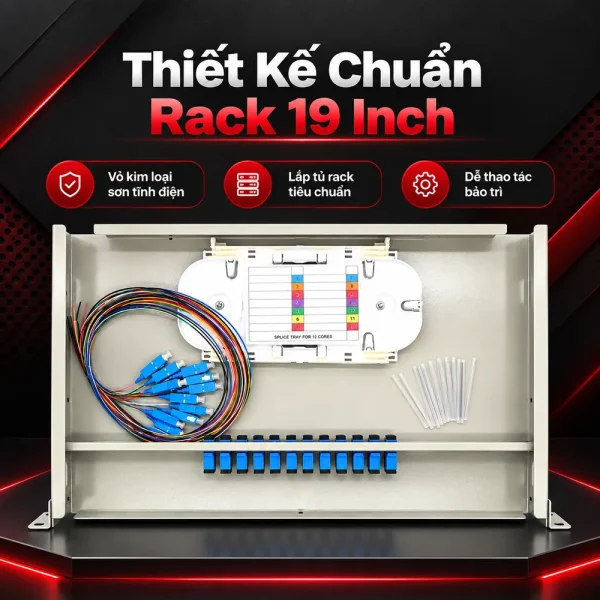

Thiết kế chuẩn rack 19 inch

Vỏ ODF 12FO được làm từ kim loại và phủ sơn tĩnh điện màu bạc. Hai bên thân hộp có tai bắt vít để cố định thiết bị vào tủ rack. Theo thông tin sản phẩm, thiết kế chuẩn 19 inch giúp ODF phù hợp với các tủ rack tiêu chuẩn trong phòng mạng. Mặt trước được trang bị khóa núm vặn, hỗ trợ đóng mở khi cần tiếp cận khu vực bên trong. Cách khóa này thuận tiện khi thao tác và kiểm tra định kỳ. Phần thân hộp có các lỗ phục vụ đường cáp và thông thoáng khoang làm việc. Khác với ODF ngoài trời, phiên bản trong nhà không tập trung vào cấu trúc gioăng kín chống nước. Vì vậy, thiết bị nên được bố trí trong tủ rack hoặc khu vực kỹ thuật khô ráo, tránh tiếp xúc trực tiếp với nước.

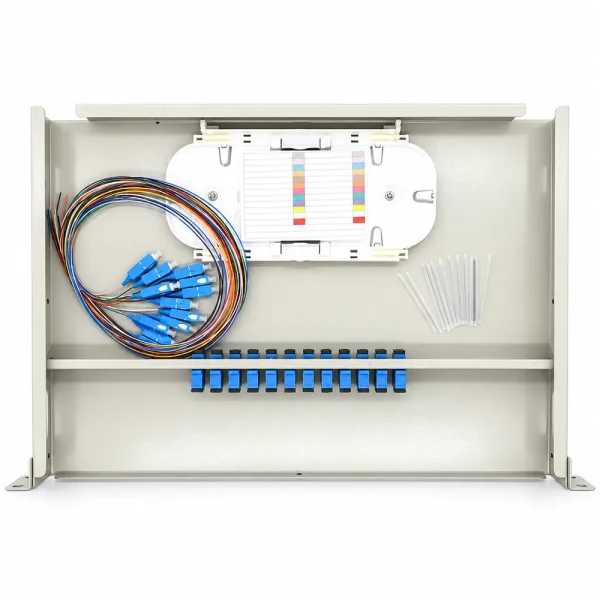

Cấu trúc bên trong dành cho 12 sợi quang chuẩn FC

Phiên bản này sử dụng adapter FC làm chuẩn giao tiếp chính. Các khe ở mặt trước được gia công theo kích thước adapter FC để đầu nối được cố định đúng vị trí. Việc lựa chọn chuẩn FC cần đồng bộ với dây hàn quang, dây nhảy quang và thiết bị đầu cuối đang sử dụng. Bên trong ODF có vị trí lắp khay hàn quang và bố trí các mối nối sau khi hoàn thiện. Các gờ dẫn hướng quanh khu vực khay giúp định tuyến dây, hạn chế dây quang chồng chéo. Khi thi công, cáp tuyến được đưa vào hộp và cố định trước khi tách sợi. Từng sợi quang sau đó được hàn với dây hàn đầu FC, mối hàn được bảo vệ bằng ống co nhiệt rồi sắp xếp trên khay. Đầu FC của dây hàn kết nối vào adapter ở mặt trước, từ đó dây nhảy quang kết nối tới thiết bị khác trong tủ rack.

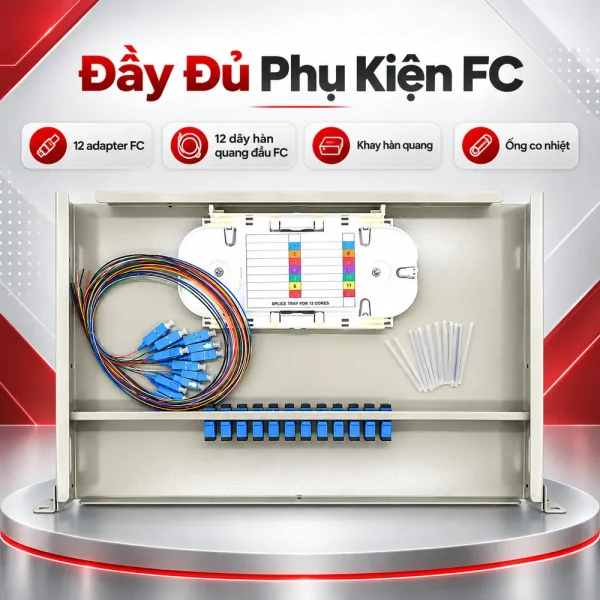

Bộ phụ kiện của ODF 12FO chuẩn FC

Cấu hình đầy đủ phụ kiện gồm 12 adapter FC, 12 dây hàn quang đầu FC, ống co nhiệt và một khay hàn quang. Đây là các thành phần để hoàn thiện 12 điểm đấu nối quang. Adapter FC tạo điểm kết nối giữa dây hàn bên trong và dây nhảy phía ngoài. Dây hàn quang đầu FC liên kết sợi tuyến với adapter. Ống co nhiệt được sử dụng để bảo vệ vị trí hàn sau khi hoàn tất mối nối. Khay hàn giữ các mối nối theo từng vị trí. Khi đặt hàng, cần xác nhận loại sợi quang, kiểu đầu FC và cấu hình phụ kiện để tránh nhầm giữa các phiên bản. Không nên chỉ dựa vào dung lượng 12FO vì cùng một loại vỏ có thể được cấu hình với chuẩn đầu nối khác.

Thông số, ứng dụng và lưu ý khi sử dụng

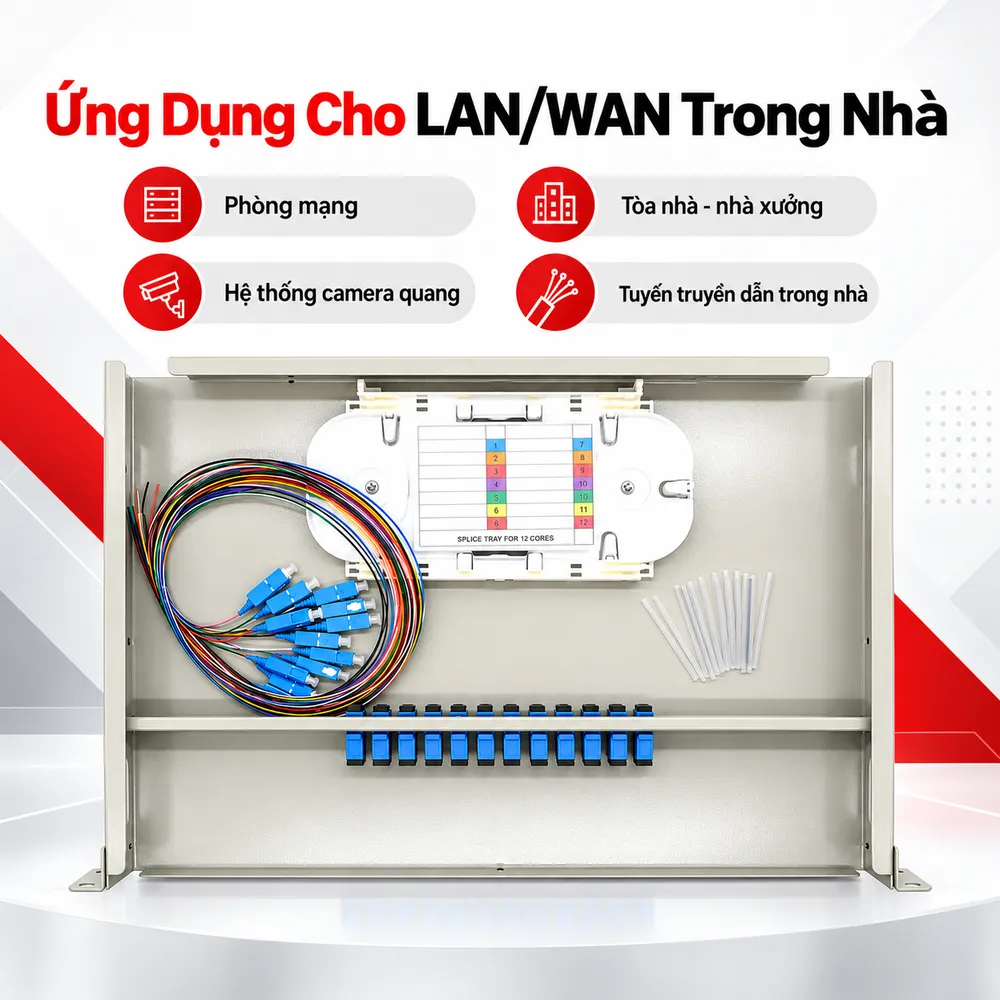

Theo thông tin sản phẩm, ODF 12FO có kích thước khoảng 440 x 300 x 45 mm và trọng lượng khoảng 3 kg. Vỏ hộp là kim loại sơn tĩnh điện, xuất xứ Việt Nam. Các thông số này giúp tính trước không gian lắp đặt trong tủ rack. ODF 12FO chuẩn FC phù hợp cho phòng mạng, camera quang, LAN/WAN, nhà xưởng, tòa nhà và các điểm phân phối cáp quang trong nhà. Sản phẩm phù hợp với hệ thống đã sử dụng chuẩn FC và cần quản lý 12 sợi trong cùng tủ rack. Trước khi lắp đặt, cần kiểm tra vị trí bắt rack, hướng cáp vào ra và khoảng trống để thao tác với mặt trước của ODF. Cáp tuyến nên được cố định trước khi tách sợi nhằm giảm lực kéo tác động lên mối hàn. Các sợi quang cần được bố trí theo bán kính uốn phù hợp, không bẻ gập hoặc ép chặt. Mỗi adapter và tuyến cáp nên được đánh số rõ ràng để hỗ trợ bảo trì. Nếu hệ thống có khả năng mở rộng vượt quá 12 sợi, nên cân nhắc ODF có dung lượng lớn hơn từ giai đoạn thiết kế. Hộp phối quang ODF 12FO trong nhà chuẩn FC lắp rack phù hợp cho hệ thống cần quản lý số lượng sợi vừa phải trong tủ 19 inch. Hulatech cung cấp nhiều cấu hình ODF theo dung lượng và chuẩn đầu nối khác nhau. Khách hàng có thể liên hệ để được tư vấn phụ kiện và phương án lắp đặt phù hợp với hạ tầng thực tế.
