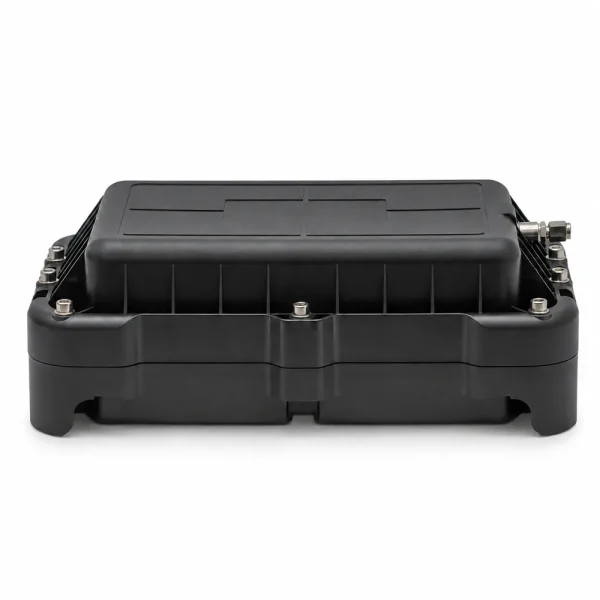

Măng xông quang cống ngầm 12-96FO 3 vào 3 ra AJW

Măng xông quang cống ngầm 12-96FO 3 vào 3 ra AJW là hộp bảo vệ mối hàn cáp quang dành cho hệ thống chôn ngầm, hố ga, tuyến cống bể và môi trường ngoài trời. Sản phẩm đạt chuẩn IP68, giúp hạn chế nước và bụi xâm nhập vào khu vực chứa mối nối. Với khả năng quản lý từ 12FO đến 96FO, tối đa 4 khay hàn cùng cấu hình 6 cổng gồm 3 cổng vào và 3 cổng ra, thiết bị phù hợp với nhiều quy mô mạng khác nhau. Kích thước 330 x 190 x 116 mm giúp hộp gọn, dễ bố trí trong hố cáp, đồng thời thuận tiện kiểm tra và bảo trì định kỳ.

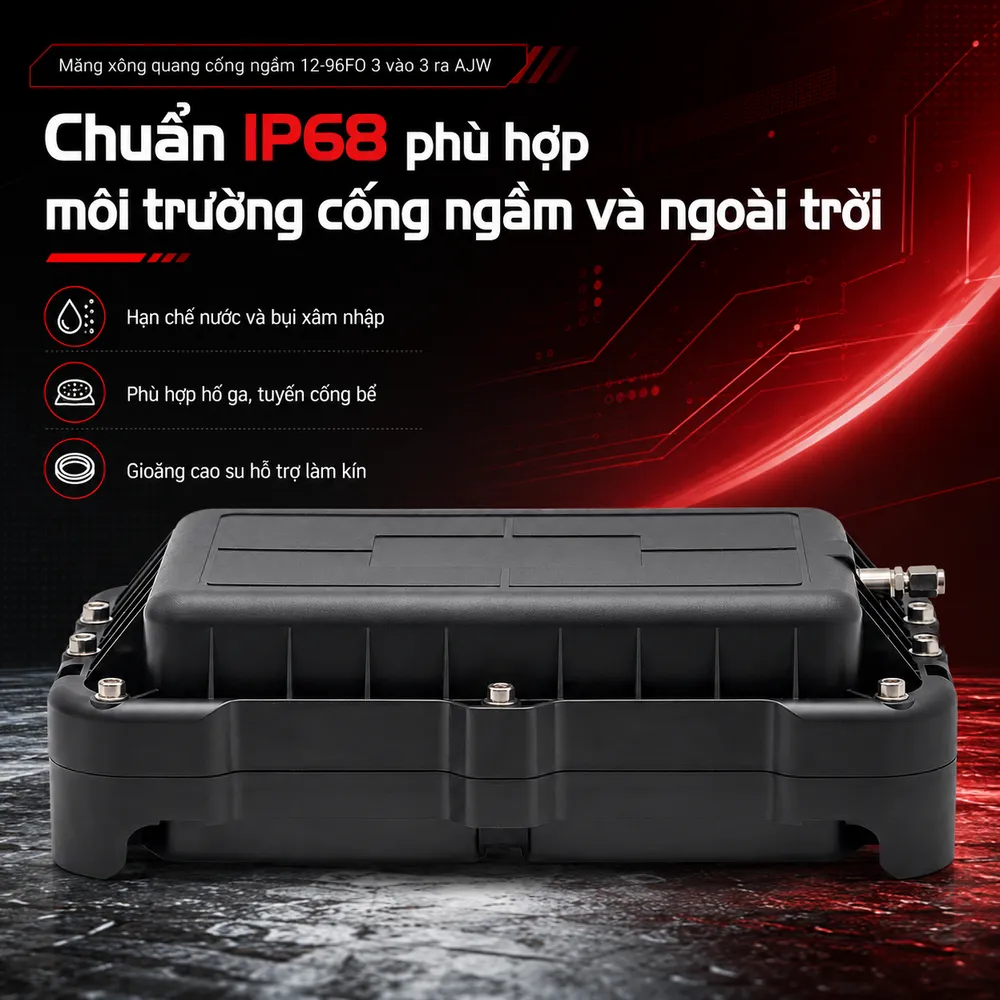

Chuẩn IP68 phù hợp môi trường cống ngầm và ngoài trời

Điểm quan trọng của măng xông AJW là khả năng bảo vệ mối nối trong môi trường có độ ẩm cao. Chuẩn IP68 cho biết vỏ hộp có khả năng chống bụi và chịu nước theo giới hạn thử nghiệm của nhà sản xuất. Đây là yếu tố cần thiết với tuyến cáp đặt trong cống bể, hố ga hoặc khu vực thường xuyên tiếp xúc nước mưa. Bên trong măng xông, các mối hàn được đặt trên khay và cố định riêng, tránh tiếp xúc trực tiếp với môi trường ngoài. Gioăng cao su giữa nắp và thân hỗ trợ làm kín, còn nút bịt cáp giúp đóng những cổng chưa sử dụng. Khi lựa chọn Phụ kiện quang cho tuyến cáp ngầm, khả năng chống thấm cần đi cùng chất lượng thi công. Kỹ thuật viên phải đặt gioăng đúng vị trí, siết khóa đều, làm kín cổng cáp và kiểm tra hộp trước khi đưa xuống hố ga. IP68 không thay thế cho quy trình lắp đặt đúng kỹ thuật.

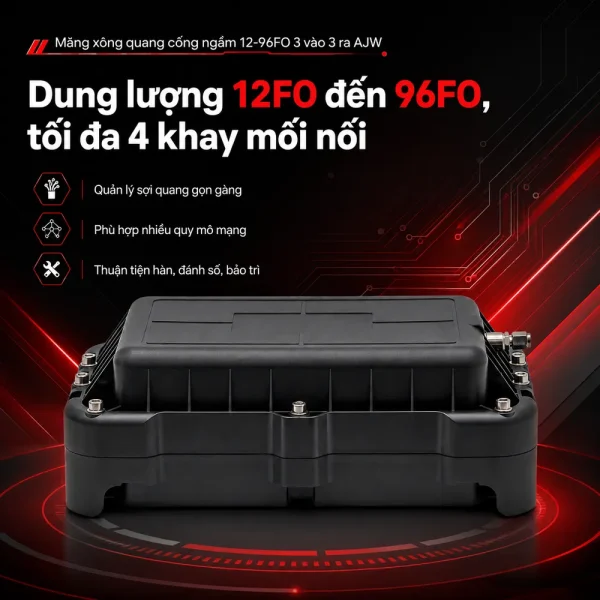

Dung lượng 12FO đến 96FO, tối đa 4 khay mối nối

Măng xông hỗ trợ cấu hình từ 12FO đến 96FO, đáp ứng cả tuyến quang nhỏ và hệ thống có mật độ sợi cao. Khả năng lắp tối đa 4 khay mối nối giúp kỹ thuật viên chia sợi thành từng nhóm rõ ràng, thuận tiện khi hàn, đánh số và truy tìm tuyến. Mỗi khay giữ ống co nhiệt bảo vệ mối hàn và phần sợi quang dự phòng. Khi thi công, sợi cần đi theo bán kính uốn phù hợp để tránh suy hao do uốn cong quá mức. Các bó sợi nên được đánh dấu theo tuyến, màu ống lỏng hoặc hướng cáp để giảm thời gian xử lý khi bảo trì. Dung lượng 96FO phù hợp với mạng viễn thông, camera diện rộng, mạng doanh nghiệp nhiều tòa nhà, khu công nghiệp hoặc tuyến cáp trục cần dự phòng. Với hệ thống ít sợi hơn, người dùng có thể chọn số khay phù hợp và chừa không gian cho mở rộng sau này.

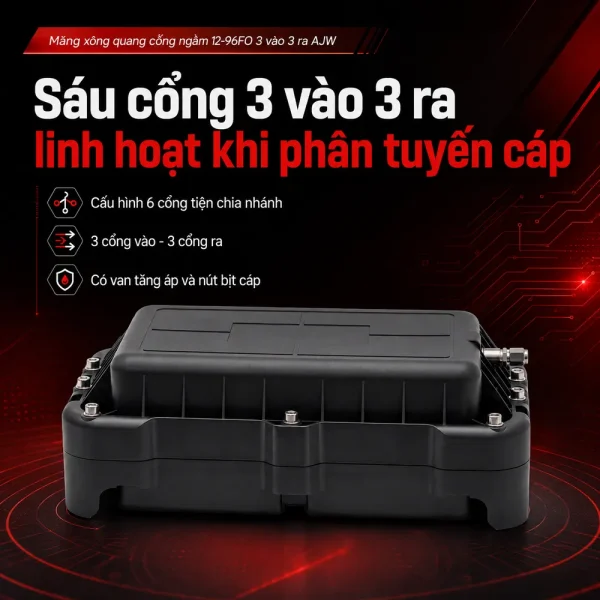

Sáu cổng 3 vào 3 ra linh hoạt khi phân tuyến cáp

Thiết kế 6 cổng gồm 3 cổng vào và 3 cổng ra giúp AJW linh hoạt khi bố trí hướng cáp. Ngoài nối thẳng giữa hai đoạn cáp, hộp có thể dùng tại vị trí chia nhánh hoặc nơi nhiều tuyến cáp đi qua cùng một điểm. Cấu hình nhiều cổng giúp kỹ thuật viên chủ động xây dựng sơ đồ tuyến mà không phải thay hộp khi phát sinh thêm hướng cáp, nếu dung lượng sợi và kích thước cáp vẫn phù hợp. Các cổng chưa sử dụng cần đóng bằng nút bịt tương ứng để duy trì độ kín của măng xông. Sản phẩm còn tích hợp van tăng áp, hỗ trợ kiểm tra độ kín hoặc cân bằng áp suất theo quy trình phù hợp. Khi sử dụng van, cần tuân thủ hướng dẫn kỹ thuật và không tăng áp vượt giới hạn thiết kế. Tại vị trí cáp đi vào, lớp vỏ cáp phải được xử lý đúng chiều dài, cố định chắc và làm kín cẩn thận. Mục tiêu là tránh để lực kéo từ tuyến cáp truyền trực tiếp đến khay hàn hoặc sợi quang bên trong.

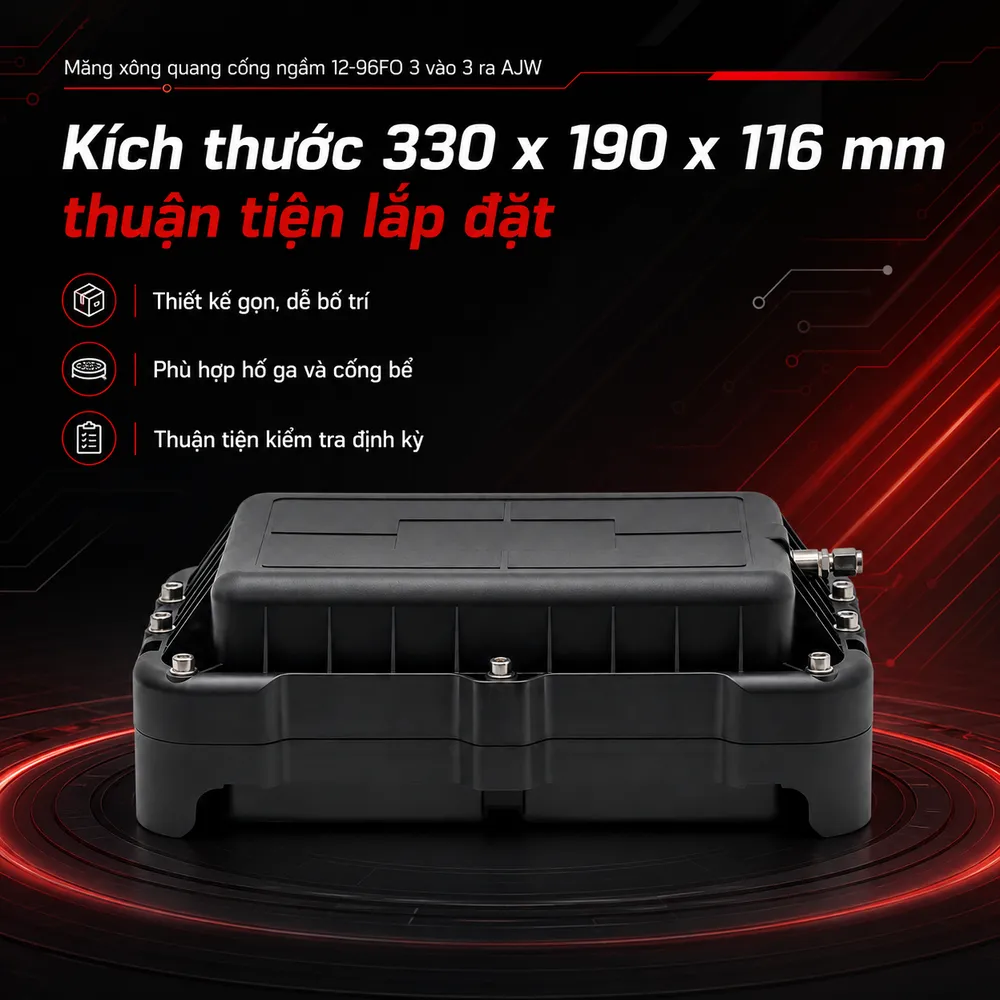

Kích thước 330 x 190 x 116 mm thuận tiện lắp đặt

Măng xông AJW có kích thước 330 x 190 x 116 mm, tương đối gọn so với khả năng chứa tối đa 96FO. Thiết kế này thuận lợi khi lắp trong hố ga, cống bể hoặc vị trí có không gian hạn chế. Kích thước gọn giúp kỹ thuật viên dễ thao tác khi cần đưa hộp lên để kiểm tra mối nối. Tuy nhiên, vị trí đặt cần có khoảng trống đủ để cáp đi theo bán kính uốn phù hợp, tránh ép cáp sát thành hố hoặc đặt vật nặng trực tiếp lên hộp.

Phụ kiện đầy đủ giúp thi công và bảo trì thuận tiện

Bộ măng xông được trang bị các phụ kiện cần thiết như khay hàn, dây thít, băng dính, gioăng cao su, nút bịt cáp và các chi tiết hỗ trợ lắp đặt. Việc có sẵn phụ kiện giúp kỹ thuật viên chuẩn bị nhanh hơn và hạn chế thiếu vật tư khi thi công. Trước khi lắp, nên kiểm tra đủ số lượng khay, gioăng, nút bịt và phụ kiện cố định. Sau khi hàn sợi, cần bảo vệ từng mối bằng ống co nhiệt, sắp xếp lên khay, đánh dấu tuyến và đo suy hao trước khi đóng nắp. Măng xông AJW 12-96FO 3 vào 3 ra phù hợp cho mạng viễn thông, FTTH, camera và tuyến cáp chôn ngầm. Chuẩn IP68, dung lượng 96FO, 6 cổng và van tăng áp giúp sản phẩm đáp ứng phương án triển khai. Liên hệ Hulatech để được tư vấn măng xông AJW, số khay hàn, dung lượng sợi và phụ kiện phù hợp với từng tuyến cáp quang.
