Măng xông OPGW – Hộp nối cáp quang OPGW chuyên dụng

Măng xông OPGW, còn gọi là hộp nối cáp quang OPGW, là thiết bị chuyên dụng bảo vệ các điểm hàn sợi quang trên tuyến cáp OPGW. Sản phẩm được lắp trên cột bê tông hoặc cột điện, với loại 2 đầu, 3 đầu và 4 đầu cáp. Kết cấu kim loại chắc chắn cùng gioăng cao su giúp hạn chế nước, bụi và tác động lên mối nối.

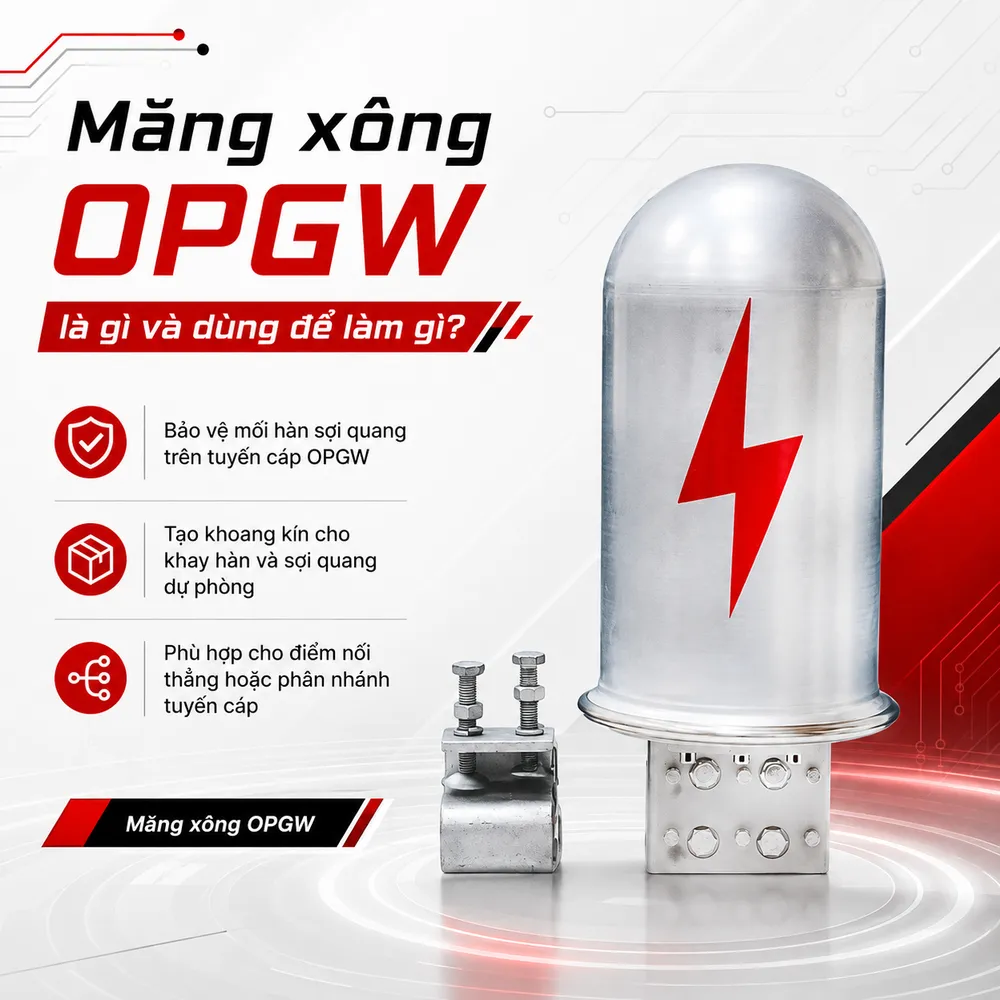

Măng xông OPGW là gì và dùng để làm gì?

OPGW là loại cáp quang tích hợp trong dây chống sét của đường dây điện lực, vừa hỗ trợ bảo vệ đường dây, vừa truyền tín hiệu quang cho hệ thống thông tin, giám sát và điều khiển. Khi cần nối hai đoạn cáp hoặc phân nhánh tuyến, các mối hàn sợi quang phải được đặt trong hộp bảo vệ phù hợp với điều kiện ngoài trời. Măng xông OPGW tạo khoang kín để bảo vệ mối hàn, khay hàn và phần sợi quang dự phòng khỏi hơi ẩm, nước mưa, bụi và lực cơ học. Đây là một nhóm Phụ kiện quang quan trọng trong hệ thống điện lực và các tuyến truyền dẫn quang đi cùng đường dây cao thế.

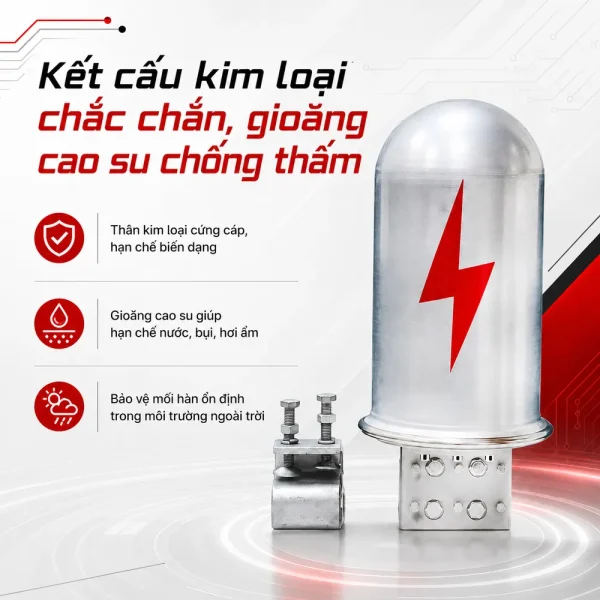

Kết cấu kim loại chắc chắn, gioăng cao su chống thấm

Phần thân măng xông được chế tạo bằng kim loại đúc chắc chắn, tạo độ cứng cao và hạn chế biến dạng khi lắp đặt hoặc siết bu lông. Các lỗ bắt vít được bố trí chính xác để nắp và thân hộp liên kết chặt sau khi hoàn thiện. Tại vị trí tiếp giáp giữa các bộ phận có gioăng cao su làm kín. Gioăng giúp hạn chế nước mưa, hơi ẩm và bụi xâm nhập vào khoang chứa mối hàn. Khi thi công, kỹ thuật viên cần đặt gioăng đúng vị trí, làm sạch bề mặt tiếp xúc và siết vít đều để duy trì khả năng làm kín. Bên trong hộp có không gian dành cho khay hàn và phần sợi quang dự phòng. Sợi sau khi hàn cần được sắp xếp theo bán kính uốn phù hợp, tránh gập, xoắn hoặc kéo căng. Cáp đi vào măng xông cũng phải được cố định chắc để lực từ bên ngoài không truyền trực tiếp đến mối hàn. Bộ sản phẩm có thể đi kèm ống co nhiệt, ốc vít, dây thít, băng keo và thanh lục giác phục vụ lắp đặt. Người dùng nên kiểm tra số lượng phụ kiện thực tế trước khi thi công.

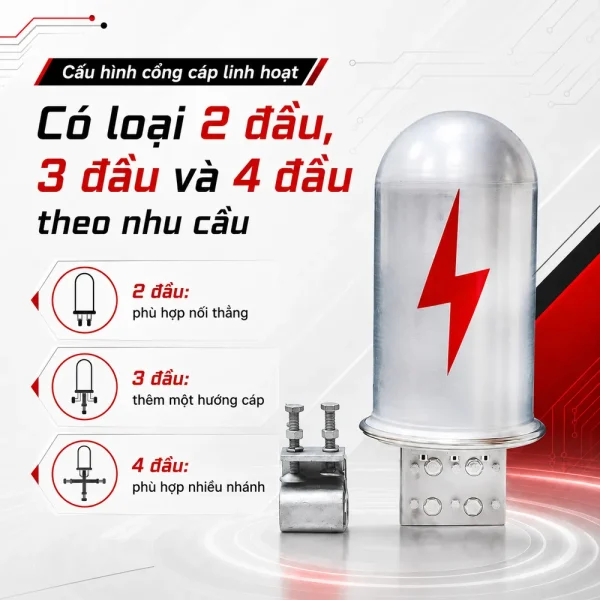

Có loại 2 đầu, 3 đầu và 4 đầu theo nhu cầu

Măng xông OPGW được sản xuất với nhiều cấu hình cổng cáp. Loại 2 đầu phù hợp với điểm nối thẳng giữa hai đoạn cáp. Loại 3 đầu thích hợp khi hệ thống cần thêm một hướng cáp. Loại 4 đầu có thể đáp ứng cấu hình hai đường vào, hai đường ra hoặc các điểm cần tổ chức nhiều nhánh hơn. Việc lựa chọn số đầu cáp cần dựa trên sơ đồ tuyến thực tế thay vì chỉ dựa vào số lượng sợi quang. Kỹ thuật viên nên xem xét số hướng cáp, đường kính cáp, số khay hàn, không gian dự phòng và kế hoạch mở rộng để chọn cấu hình phù hợp.

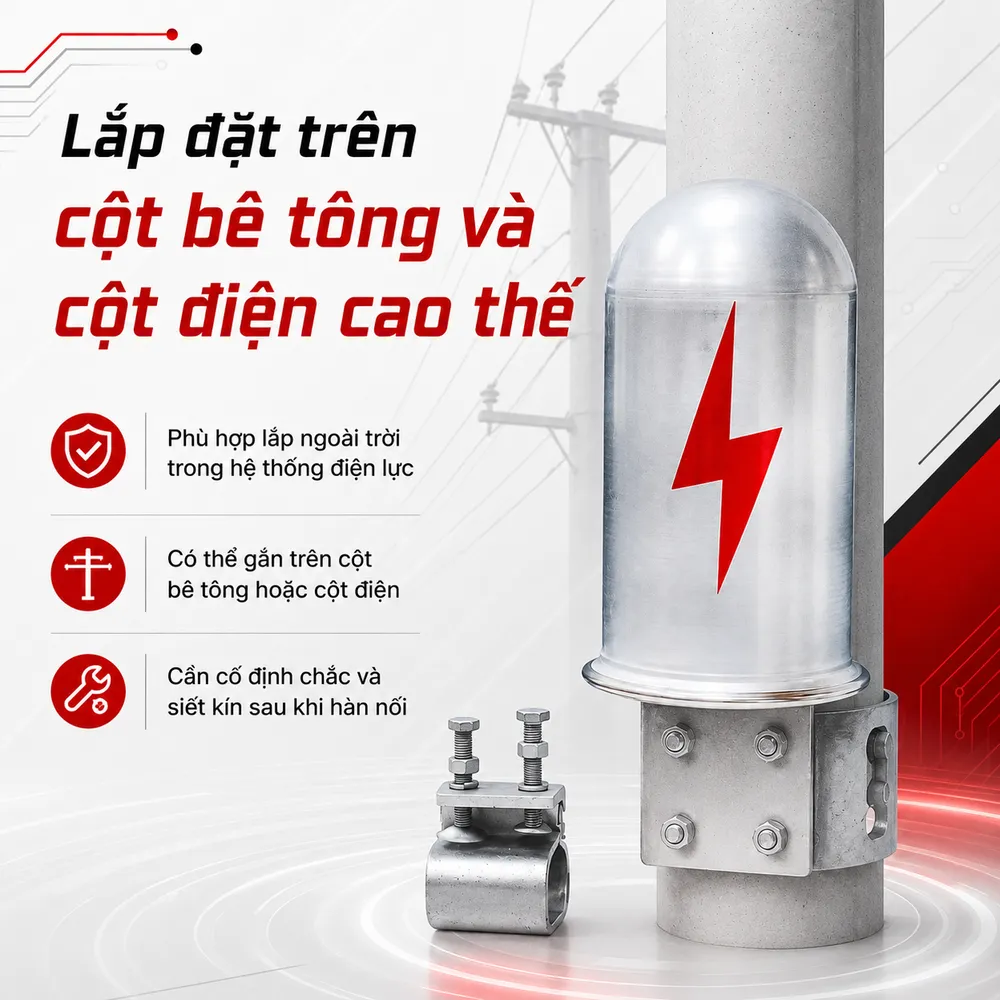

Lắp đặt trên cột bê tông và cột điện cao thế

Măng xông OPGW có thể treo trên cột bê tông hoặc gắn tại vị trí phù hợp trên cột điện cao thế. Vì đây là môi trường đặc thù, quá trình lắp đặt phải tuân thủ quy trình an toàn điện, yêu cầu của đơn vị quản lý đường dây và bản vẽ kỹ thuật của công trình. Trước khi lắp, cần kiểm tra thân hộp, gioăng, cổng cáp, khay hàn và phụ kiện. Cáp OPGW nên được chừa chiều dài hợp lý để thuận tiện xử lý, hàn nối và bảo trì. Sau khi hàn, kỹ thuật viên cần đo kiểm suy hao trước khi đóng kín hộp. Các vít trên nắp nên được siết đều để tạo lực ép đồng nhất lên gioăng. Vị trí cáp đi vào cần được làm kín, cố định và tránh tạo lực kéo lên phần sợi bên trong. Sau khi gắn măng xông lên cột, cần kiểm tra lại giá đỡ, bu lông và độ chắc chắn của toàn bộ cụm lắp đặt.

Ứng dụng và lưu ý khi lựa chọn măng xông OPGW

Măng xông OPGW phù hợp với tuyến truyền tải điện có tích hợp cáp quang, mạng thông tin ngành điện, hệ thống giám sát và các dự án cần bảo vệ điểm hàn quang ngoài trời. Sản phẩm có thể dùng cho điểm nối thẳng, điểm phân nhánh hoặc vị trí cần nhiều cổng vào ra tùy cấu hình. Khi lựa chọn, khách hàng cần xác định số đầu cáp, số lượng sợi, đường kính cáp, số khay hàn, kiểu gá lắp và điều kiện môi trường. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng thi công và độ ổn định của điểm nối. Ngoài ra, nên kiểm tra chất lượng thân kim loại, gioăng cao su, cổng cáp và phụ kiện trước khi lắp. Sau khi hoàn thiện cần kiểm tra độ kín và chất lượng mối hàn để hạn chế rủi ro nước hoặc hơi ẩm ảnh hưởng đến tuyến truyền dẫn. Măng xông OPGW là thành phần quan trọng giúp bảo vệ mối hàn, tổ chức sợi quang và hỗ trợ tuyến cáp vận hành ổn định. Việc lựa chọn đúng cấu hình và thi công đúng kỹ thuật giúp hệ thống gọn gàng, bền và thuận tiện bảo trì. Liên hệ Hulatech để được tư vấn măng xông OPGW 2 đầu, 3 đầu, 4 đầu cùng cấu hình phù hợp với số sợi, loại cáp và yêu cầu lắp đặt của từng công trình.
