Máy hàn cáp quang Swift K7 – Ilsintech

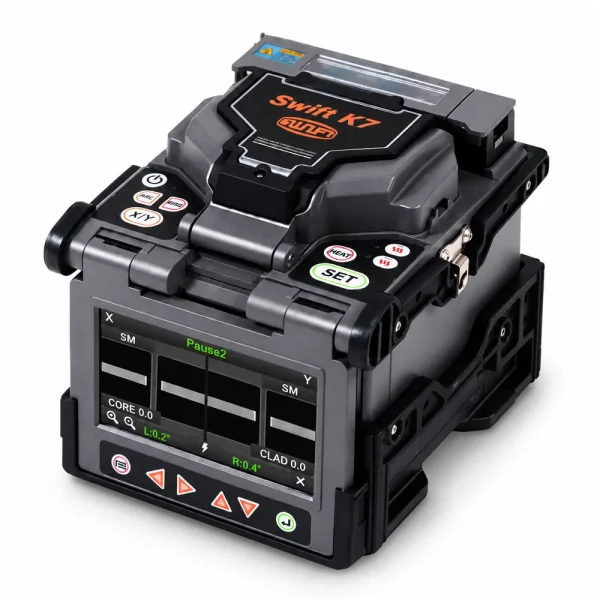

Máy hàn cáp quang ILSINTECH Swift K7 là thiết bị hàn nối sợi quang đơn của ILSINTECH, Hàn Quốc, sử dụng công nghệ căn chỉnh lõi IPAAS. Máy có thời gian hàn khoảng 6 giây, màn hình cảm ứng 4,3 inch và bộ nhớ 10.000 kết quả. Máy phù hợp thi công FTTH, LAN quang và bảo trì viễn thông.

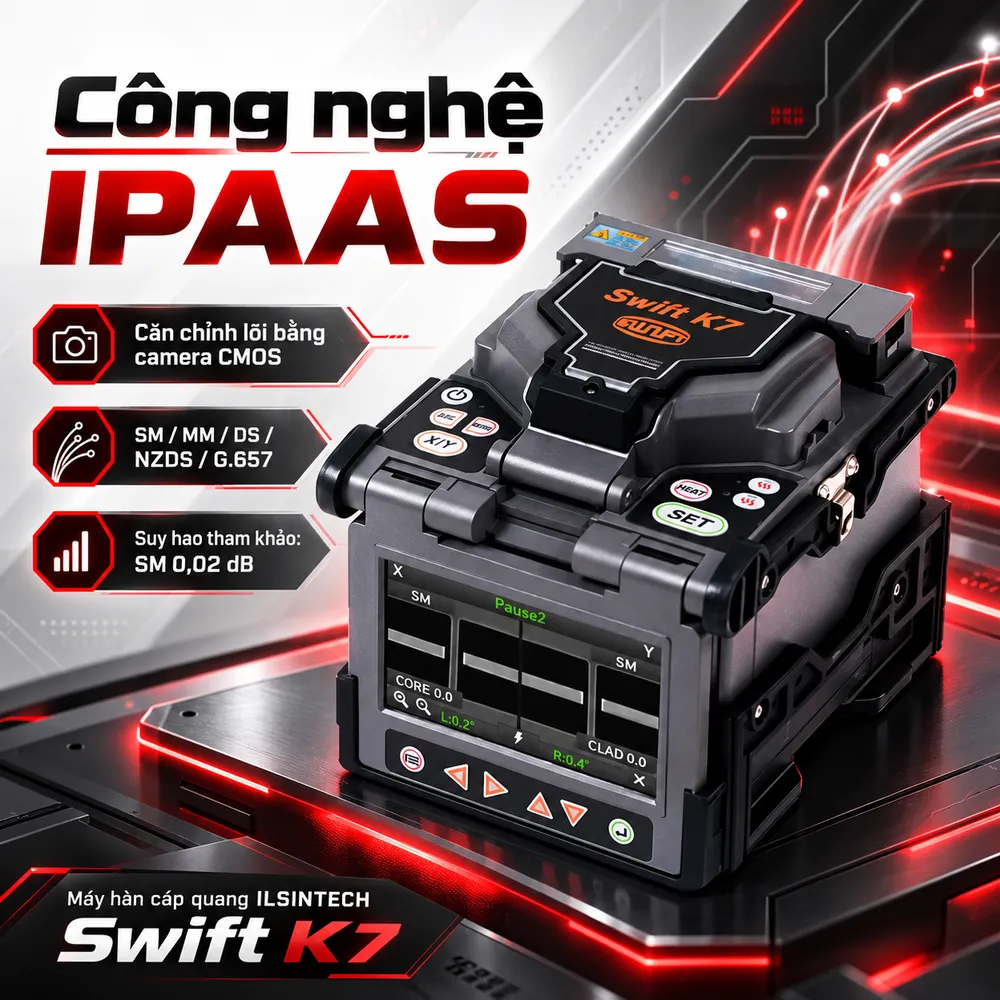

Công nghệ IPAAS trên Swift K7 căn chỉnh sợi như thế nào?

Quan sát lõi bằng camera CMOS

IPAAS là viết tắt của Image Pattern Analysis Alignment System, dùng hình ảnh nhận diện lõi và điều chỉnh vị trí hai đầu sợi trước khi phóng hồ quang. Hai camera CMOS quan sát hai trục, hỗ trợ giảm sai lệch lõi so với căn chỉnh lớp vỏ. Suy hao còn phụ thuộc vệ sinh sợi, dao cắt và điện cực.

Các chuẩn sợi và suy hao điển hình

Theo hướng dẫn sử dụng, máy tương thích SM G.652, MM G.651, DS G.653, NZDS G.655 và sợi ít nhạy uốn G.657. Chế độ Auto hỗ trợ nhận dạng một số loại sợi trước khi hàn. Máy hỗ trợ vỏ thủy tinh 80–150 µm, lớp bọc 100–1.000 µm; chiều dài cắt 8–16 mm với lớp bọc 250 µm. Chế độ Auto nhận dạng sợi dựa trên hình ảnh, nhưng hai đầu khác chủng loại có thể khiến máy phát cảnh báo. Với sợi NZDS, nên kiểm tra chương trình phù hợp với loại sợi thực tế thay vì luôn sử dụng thiết lập mặc định. Suy hao hàn tham khảo đạt 0,02 dB với SM, 0,01 dB với MM và 0,04 dB đối với DS hoặc NZDS. Suy hao phản xạ được công bố trên 60 dB. Đây là số liệu thử nghiệm; nghiệm thu vẫn cần đo suy hao hoặc OTDR.

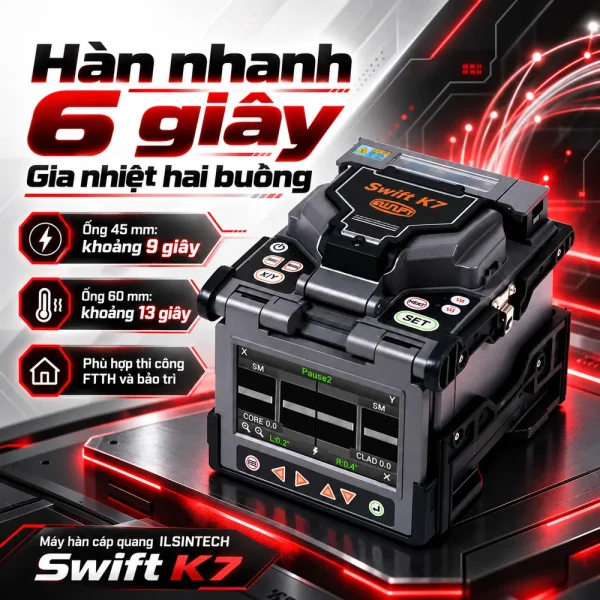

Hàn nhanh 6 giây và gia nhiệt hai buồng có lợi ích gì?

Swift K7 đạt thời gian hàn điển hình khoảng 6 giây tại chế độ Quick. Hệ thống có hai vị trí gia nhiệt, thuận tiện xử lý ống bảo vệ khi thi công. Theo hướng dẫn, ống IS-45 dài 45 mm gia nhiệt khoảng 9 giây và ống IS-60 dài 60 mm khoảng 13 giây trong chương trình tương ứng. Thời gian thực tế phụ thuộc vật tư và chế độ cài đặt. Máy cho phép lưu 300 chương trình hàn và 100 chương trình gia nhiệt. Người vận hành chọn chế độ theo loại sợi và yêu cầu công trình. Trước mỗi mối hàn, cần tuốt lớp phủ, vệ sinh, cắt đầu sợi rồi đặt đúng bộ gá. Sau hàn, gia nhiệt ống bảo vệ rồi chờ nguội. Đối với đầu nối Splice-On Connector, hãng hỗ trợ ống bảo vệ ngắn 28 hoặc 32 mm, với gá và dao cắt chuyên dụng phù hợp. Phụ kiện SOC cho đầu SC, LC, FC hoặc ST cần xác nhận khi mua.

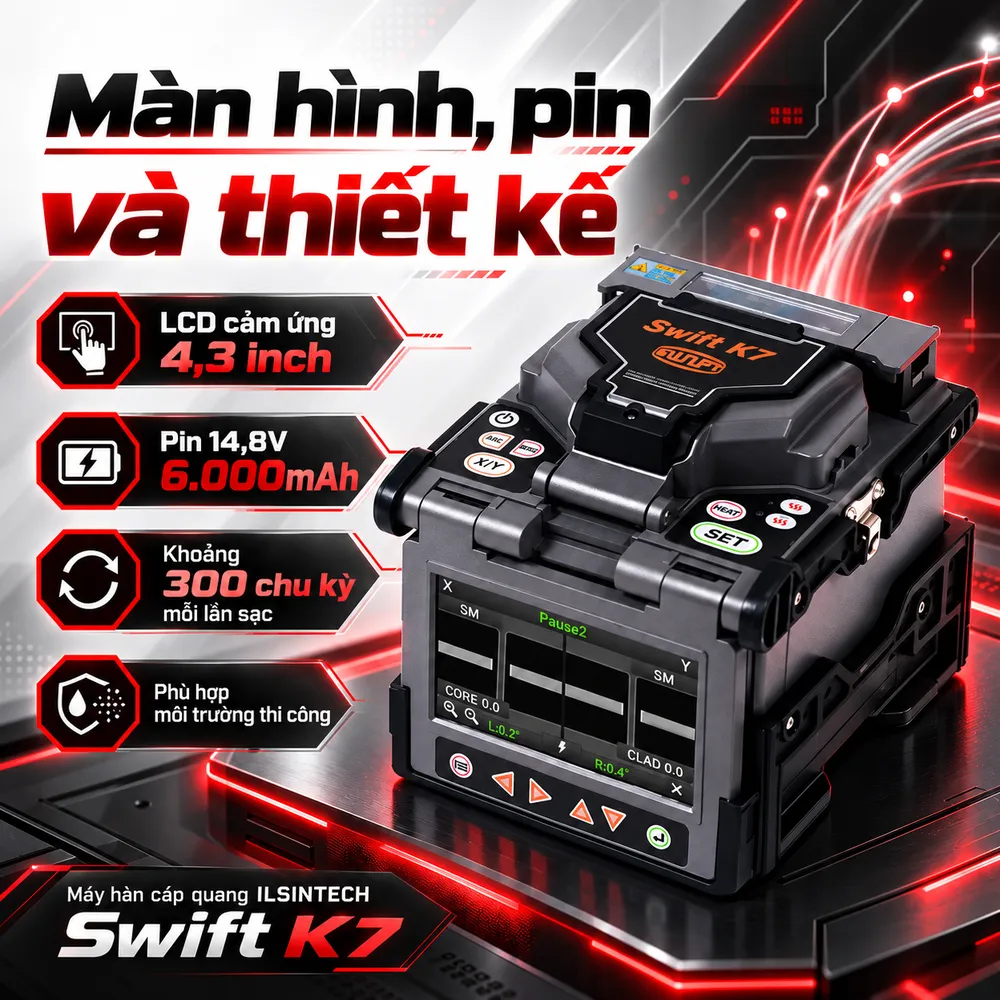

Màn hình, pin và thiết kế phù hợp môi trường thi công

Swift K7 trang bị màn hình LCD cảm ứng màu 4,3 inch. Hình ảnh sợi có độ phóng đại 220X khi xem riêng trục, zoom tối đa 700X. Giao diện hiển thị góc cắt, cảnh báo và suy hao ước lượng. Suy hao ước lượng không thay thế đo kiểm độc lập. Pin Lithium-polymer 14,8V, 6.000mAh được công bố hỗ trợ khoảng 300 chu kỳ hàn kết hợp gia nhiệt mỗi lần sạc. Số chu kỳ thực tế phụ thuộc tình trạng pin và nhiệt độ. Máy nhận nguồn AC 100–240V qua adapter, đồng thời hỗ trợ đầu vào DC ngoài phù hợp. Bộ pin K713 cần được kiểm tra nhãn và tình trạng với máy cũ. Kích thước máy khoảng 142 × 163 × 146 mm khi có đệm bảo vệ; trọng lượng 2,0 kg không pin và 2,5 kg gồm pin. Nhà phân phối ILSINTECH tại Đức giới thiệu mức bảo vệ IP52 cùng khả năng vận hành trong gió tới 15 m/s. IP52 không đồng nghĩa chống ngâm nước hoặc chống mưa lớn. Cần tránh nước và bụi bẩn xâm nhập buồng hàn.

Bộ nhớ, điện cực và công việc bảo trì định kỳ

Máy lưu tối đa 10.000 kết quả và 10.000 hình ảnh mối hàn. USB hỗ trợ chuyển dữ liệu phục vụ theo dõi thi công; RCA dùng cho kết nối hình ảnh tương thích. Hồ sơ nghiệm thu cần có mã tuyến, số sợi và kết quả đo. Trước khi xuất dữ liệu, kỹ thuật viên nên kiểm tra ngày giờ hệ thống và ghi vị trí mối nối trong hồ sơ công trình. Cách quản lý này giúp truy xuất lịch sử khi sửa chữa hoặc nghiệm thu lại. Điện cực EI-21 có chu kỳ thay tham khảo khoảng 3.500 lần phóng theo hướng dẫn. Khi máy cảnh báo, cần thay đúng cặp điện cực, thực hiện Electrode Stabilize rồi Arc Calibration. Cần vệ sinh camera, gương phản xạ, rãnh chữ V đúng hướng dẫn. Dao cắt kém sắc cũng có thể tăng suy hao.

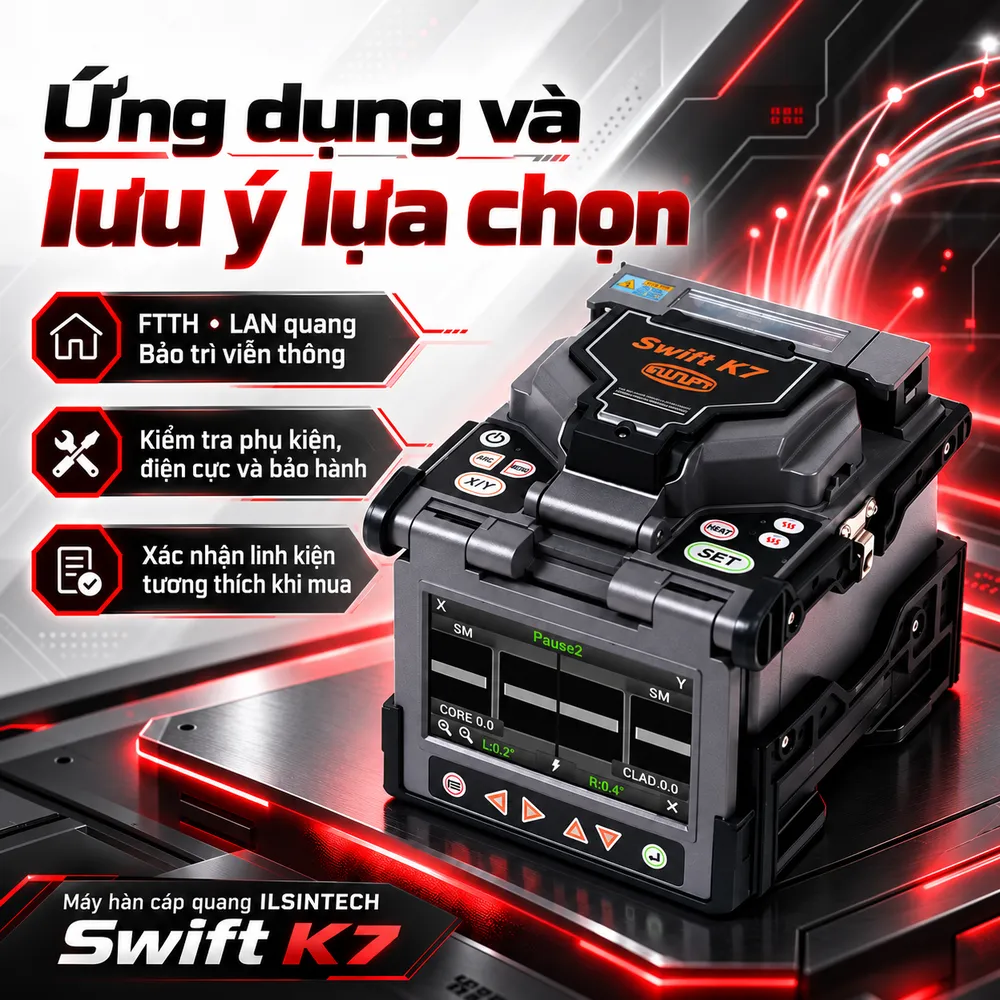

Ứng dụng và những lưu ý khi lựa chọn ILSINTECH Swift K7

Trong FTTH, Swift K7 hàn tại măng xông, hộp phối quang và tủ ODF. Với mạng LAN quang doanh nghiệp, máy hỗ trợ hàn nối tuyến giữa các tầng, phòng máy và nhà xưởng. Khi dùng phụ kiện tương thích, thiết bị còn hỗ trợ chế tạo đầu nối SOC tại hiện trường. Bộ phụ kiện thường gồm adapter, pin K713, cặp điện cực EI-21, dao cắt, kìm tuốt, khay làm mát và vali. Danh sách phụ thuộc gói bán. ILSINTECH tại Đức ghi K7 ngừng cung cấp, đề xuất Swift K11 thay thế; cần xác nhận linh kiện và bảo hành. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu Swift K7 với các model khác, xác nhận phụ kiện tương thích và nhận tư vấn cấu hình theo công trình.
