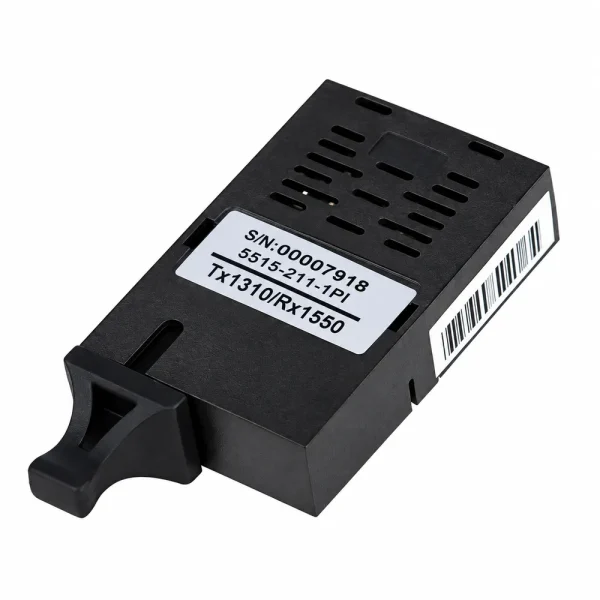

Bộ thu phát quang 1X9 sợi đơn 155M 5144-311-1PI/5146-211-1PI

Wintop 5144-311-1PI/5146-211-1PI là cặp bộ thu phát quang BiDi dạng 1×9, hoạt động ở tốc độ 155Mbps trên một sợi single-mode. Thiết bị sử dụng đầu nối SC, nguồn danh định 3,3V và hai chiều bước sóng 1310/1550nm, với khoảng cách thiết kế đến 80km. Dải nhiệt độ hoạt động từ -40°C đến +85°C phù hợp với thiết bị truyền dẫn trong môi trường có nhiệt độ biến thiên lớn, miễn là mạch chủ và vỏ bảo vệ đáp ứng yêu cầu.

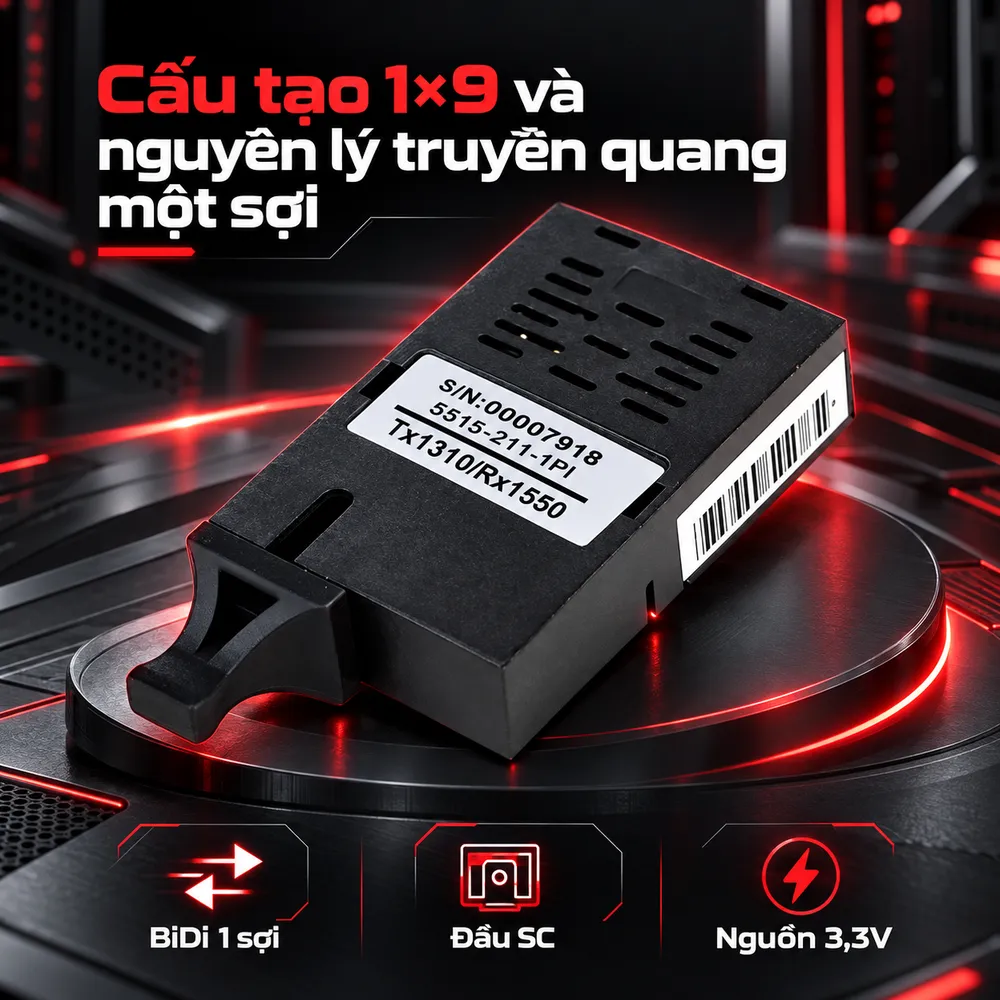

Cấu tạo 1×9 và nguyên lý truyền quang một sợi

Hai mã bổ sung cho hai chiều bước sóng

BiDi viết tắt của Bidirectional, nghĩa là truyền và nhận qua cùng một lõi quang bằng hai bước sóng khác nhau. Trong cặp Wintop, một hướng phát ở 1310nm và thu ở 1550nm; hướng đối diện phát 1550nm và thu ở 1310nm. Cách ghép này cho phép hai đầu trao đổi tín hiệu mà không cần một sợi riêng cho mỗi chiều. Khi triển khai, phải xác nhận chính xác bước sóng Tx và Rx trên từng mã, đồng thời ghép hai đầu đối ứng. Nếu cả hai thiết bị cùng phát một bước sóng và không có phía thu tương ứng, liên kết có thể không thiết lập được.

Laser DFB, bộ thu PIN và đầu SC

Theo Wintop, phía phát sử dụng laser DFB, còn phía thu tích hợp điốt PIN cùng bộ khuếch đại chuyển trở kháng TIA. Bộ phát chuyển tín hiệu điện thành quang; bộ thu xử lý tín hiệu ánh sáng để trả dữ liệu về mạch chủ. Đầu SC được tích hợp trên vỏ module, phù hợp với tuyến dùng đúng kiểu đầu nối tương ứng. Kết cấu 1×9 có chín chân điện để nối vào bo mạch. Đây không phải module SFP cắm nóng, nên việc thay linh kiện cần tuân thủ quy trình của thiết bị chủ.

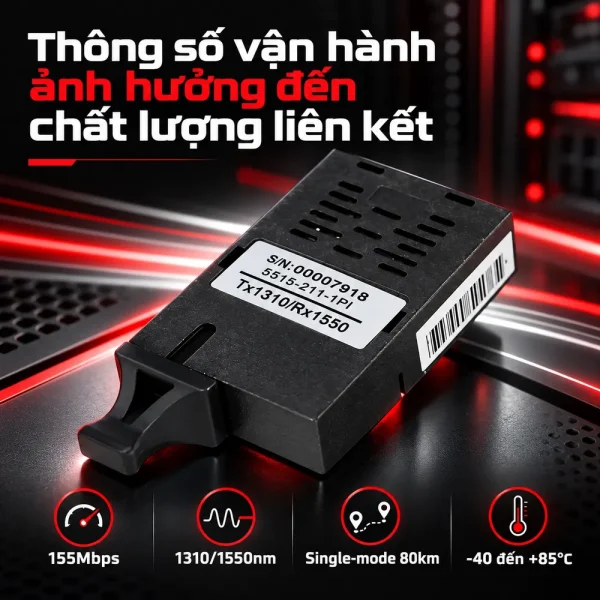

Thông số vận hành ảnh hưởng đến chất lượng liên kết

Tốc độ 155Mbps và khoảng cách 80km

Tốc độ danh định của cặp 5144/5146 là 155Mb/s, phù hợp những hệ thống truyền dẫn được thiết kế cho mức tín hiệu tương ứng. Không nên nhầm tốc độ này với Gigabit Ethernet 1,25Gbps. Wintop công bố khả năng truyền đến 80km trên sợi single-mode, nhưng con số đó phải được xem cùng suy hao của đường cáp và giới hạn công suất thu. Datasheet ghi công suất phát quang trung bình từ -6 đến 0dBm, độ nhạy thu -34dBm và ngưỡng quá tải đầu thu -3dBm. Đầu nối bẩn, mối hàn kém hoặc sợi hỏng có thể làm đường truyền không đạt yêu cầu dù chiều dài thấp hơn giới hạn. Trường hợp tuyến rất ngắn cũng cần kiểm tra công suất đến đầu thu để tránh vượt ngưỡng.

Điện áp, nhiệt độ và giao diện dữ liệu

Module sử dụng nguồn một chiều danh định 3,3V, với dải làm việc 3,15–3,45V. Các cặp tín hiệu điện vào ra tương thích LVPECL, trở kháng vi sai danh định 100Ω. Sơ đồ chân gồm các chân nguồn phát, nguồn thu, mass, dữ liệu vi sai và tín hiệu phát hiện quang; kỹ thuật viên phải kiểm tra pinout trước khi lắp hoặc thay thế. Wintop quy định nhiệt độ môi trường hoạt động từ -40 đến +85°C và độ ẩm tương đối 5–95%. Dải nhiệt rộng không đồng nghĩa thiết bị có khả năng chống nước hoặc hoạt động trực tiếp ngoài trời. Khả năng bảo vệ còn phụ thuộc kết cấu vỏ, chống bụi, chống ngưng tụ và tản nhiệt của hệ thống tích hợp.

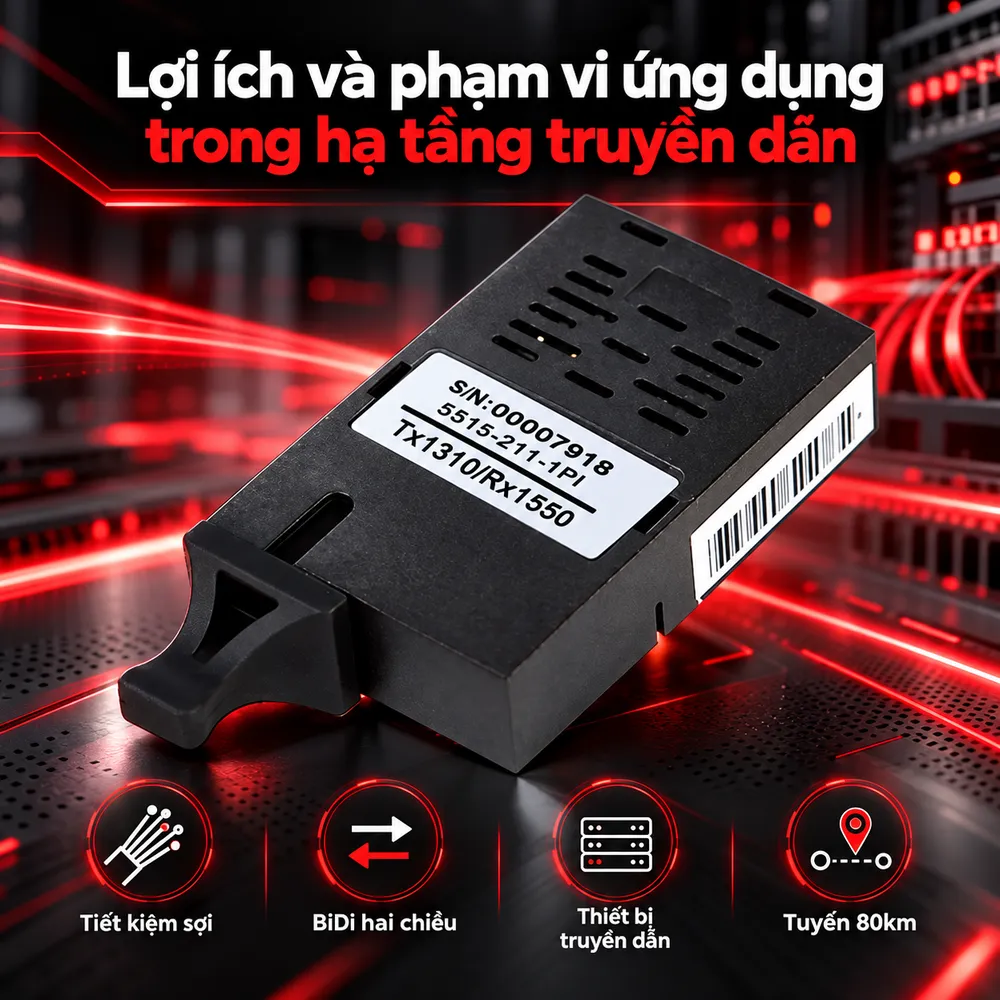

Lợi ích và phạm vi ứng dụng trong hạ tầng truyền dẫn

Sử dụng một sợi cho hai chiều tín hiệu giúp tiết kiệm lõi cáp trên tuyến có tài nguyên quang hạn chế. Nếu doanh nghiệp đã có một lõi single-mode thông suốt giữa hai điểm, cặp BiDi đúng thông số có thể tận dụng hạ tầng đó thay vì yêu cầu kéo thêm một lõi chỉ để nhận dữ liệu. Trong thiết bị truyền dẫn chuyên dụng, bộ thu phát có thể tạo liên kết quang giữa hai bo mạch được thiết kế tương thích. Đối với camera IP hoặc mạng LAN văn phòng, bộ thu phát 1×9 chỉ là linh kiện bên trong thiết bị trung gian phù hợp, không có cổng RJ45 để kết nối trực tiếp camera hay máy tính. Khi thiết bị sử dụng khe tháo lắp tiêu chuẩn, Module Quang SFP cần được lựa chọn theo giao thức, tốc độ, bước sóng và khoảng cách; module SFP không thể thay trực tiếp linh kiện 1×9 trên bo mạch.

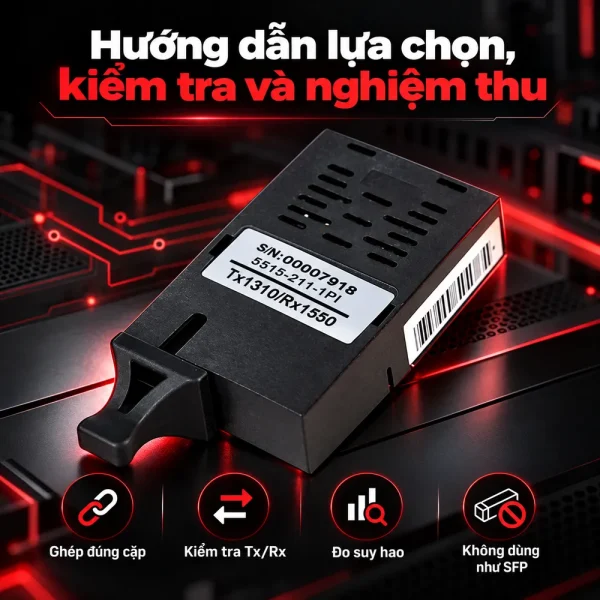

Hướng dẫn lựa chọn, kiểm tra và nghiệm thu

Trước khi đặt hàng, ghi rõ cả hai mã 5144-311-1PI và 5146-211-1PI, đầu nối SC, tốc độ 155Mbps, nguồn 3,3V cùng hướng phát nhận 1310/1550nm. Đối chiếu sơ đồ chân, vị trí lắp và kích thước cơ khí với linh kiện đang dùng. Trong thi công, cần vệ sinh đầu SC, kiểm tra tuyến single-mode và đo suy hao, công suất nhận tại hai đầu. Sau khi cấp nguồn, theo dõi tín hiệu phát hiện quang, tình trạng liên kết và lỗi dữ liệu. Linh kiện 1×9 gắn vào bo mạch nên quá trình thay thế có thể cần tháo thiết bị hoặc hàn chân. Phải ngắt nguồn và thực hiện chống tĩnh điện trước khi thao tác. Các tiêu chuẩn IEC 60825, RoHS và đặc tính chống nhiễu được hãng công bố không đồng nghĩa mọi thiết bị hoàn chỉnh sử dụng module đều tự động đạt chứng nhận tương ứng. Wintop 5144-311-1PI/5146-211-1PI phù hợp các thiết kế quang BiDi 155Mbps, một sợi, khoảng cách đến 80km khi điều kiện quang và điện đáp ứng yêu cầu. HulaTech hỗ trợ đối chiếu mã linh kiện, cấu hình tuyến, phương án tích hợp và báo giá theo số lượng thực tế.
