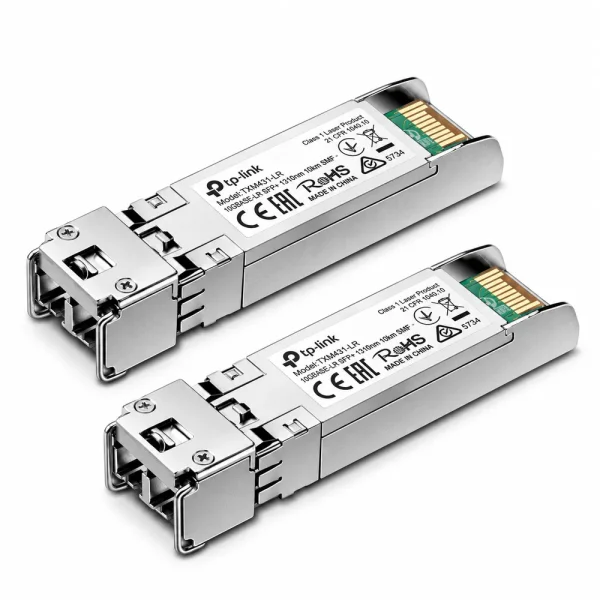

Module quang SFP TP-Link TXM431-LR

Module quang SFP+ TP-Link TXM431-LR là bộ thu phát 10 Gigabit Ethernet chuẩn 10GBASE-LR, sử dụng bước sóng 1310nm và cáp Singlemode 9/125µm. Thiết bị truyền dữ liệu tối đa 10km qua giao diện LC Duplex, hoạt động ở chế độ Full Duplex và hỗ trợ cắm nóng. TXM431-LR phù hợp kết nối uplink 10G giữa các switch và mở rộng hạ tầng mạng doanh nghiệp khi thiết bị chủ có cổng SFP+ tương thích.

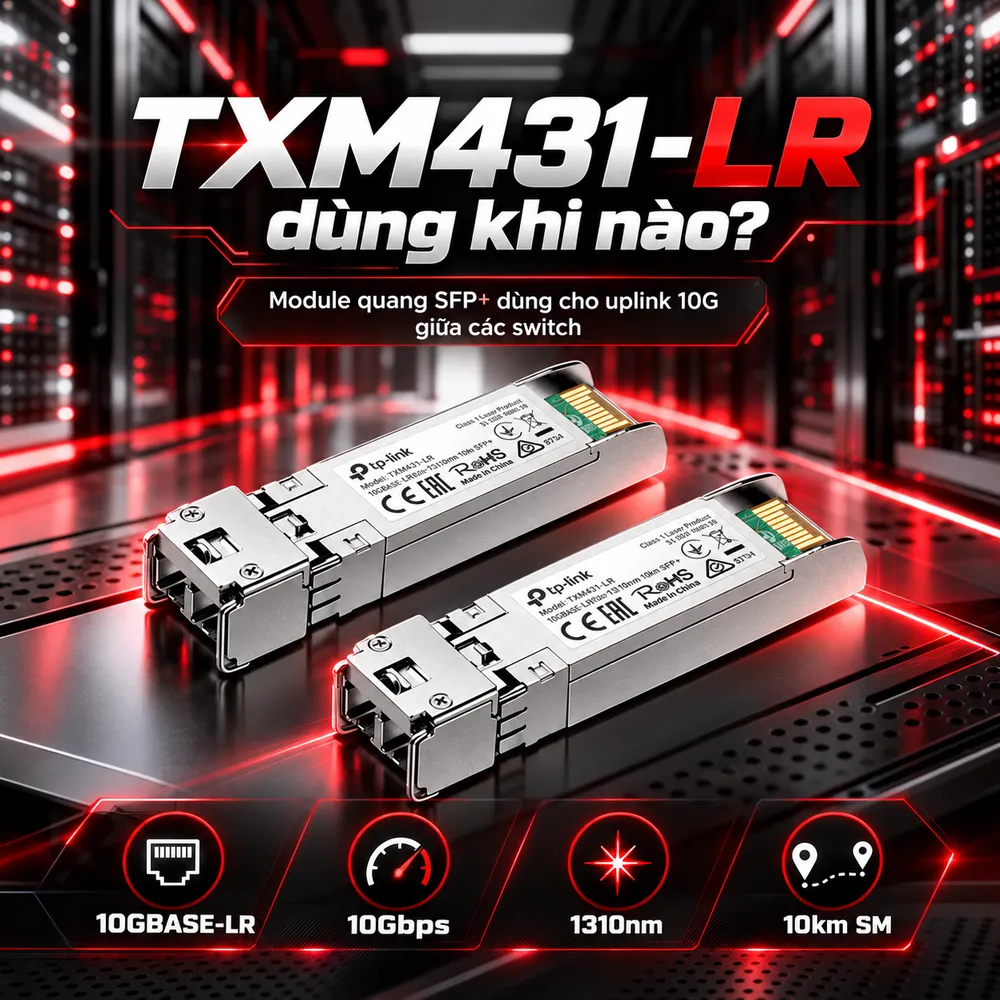

Khi nào hệ thống mạng cần TXM431-LR 10GBASE-LR?

Ở những hệ thống có nhiều switch truy cập, đường uplink 1Gbps có thể trở thành điểm nghẽn khi lưu lượng từ camera, máy chủ và người dùng được tập trung về cùng một thiết bị. TXM431-LR cung cấp giao diện truyền quang 10Gbps cho những tuyến cần băng thông cao hơn và khoảng cách vượt giới hạn kết nối Ethernet cáp đồng. Chuẩn 10GBASE-LR thuộc IEEE 802.3ae, sử dụng môi trường Singlemode và được thiết kế cho liên kết quang đường dài. Khoảng cách 10km do TP-Link công bố là giới hạn danh định theo điều kiện cáp phù hợp, không phải cam kết hoạt động trên mọi tuyến có chiều dài tương ứng. TXM431-LR là bộ thu phát SFP+ rời, không phải card mở rộng hai cổng như TP-Link TX432. Module được cắm vào một khe SFP+ trên switch hoặc card mở rộng tương thích. Việc chọn Module Quang SFP cho đường truyền 10G cần căn cứ vào chuẩn SFP+, tốc độ, loại sợi và thông số quang ở cả hai đầu.

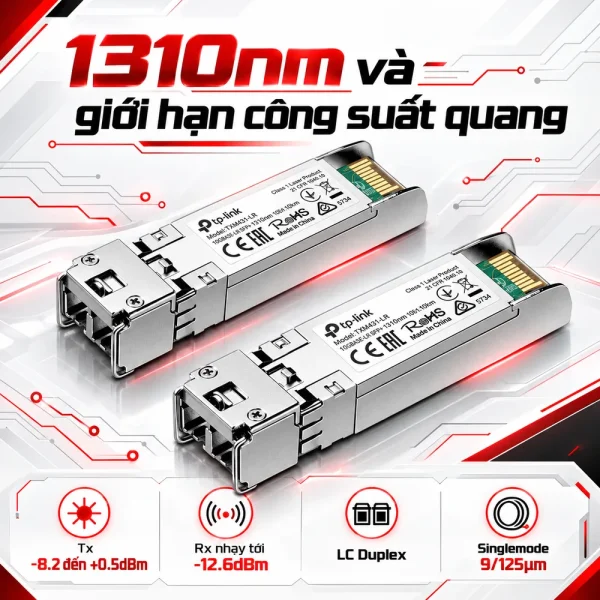

Bước sóng 1310nm và giới hạn công suất quang

Theo thông số TP-Link, TXM431-LR có tốc độ danh định 10Gbps, bước sóng 1310nm và sử dụng cáp Singlemode 9/125µm. Giao diện LC/UPC dạng Duplex gồm hai đầu nối, một đường phát Tx và một đường nhận Rx. Vì vậy, một liên kết tiêu chuẩn cần hai sợi quang, khác module BiDi chỉ dùng một sợi. Công suất phát được hãng công bố từ -8,2 đến +0,5dBm, còn độ nhạy thu là -12,6dBm. Các giá trị này phục vụ việc kiểm tra ngân sách công suất quang và đánh giá tuyến cáp trước triển khai. Không nên chỉ lấy chiều dài 10km để kết luận liên kết sẽ ổn định nếu chưa xét suy hao thực tế. Suy hao phát sinh từ sợi quang, đầu nối, adapter và mối hàn; thiết kế cũng cần chừa dự phòng cho quá trình vận hành. Ở tuyến rất ngắn, kỹ thuật viên phải kiểm tra công suất thu không vượt ngưỡng cho phép. TP-Link còn công bố phạm vi công suất thu trong tài liệu; khi nghiệm thu cần đối chiếu đúng phiên bản module và điều kiện phép đo.

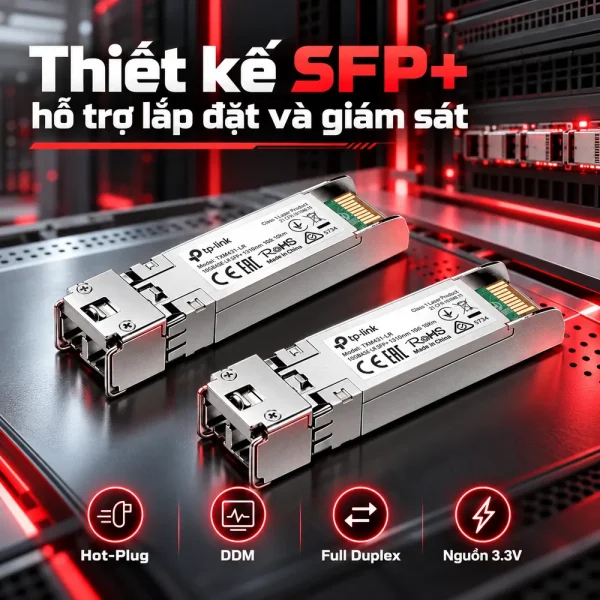

Thiết kế SFP+ hỗ trợ lắp đặt và giám sát ra sao?

TXM431-LR sử dụng nguồn 3,3V từ thiết bị chủ, không cần cấp nguồn ngoài riêng. Theo thông tin phiên bản V3, sản phẩm hỗ trợ DDM, tuân thủ SFP-MSA và có khả năng cắm nóng. DDM cho phép đọc thông số chẩn đoán khi switch và phần mềm hỗ trợ, giúp kỹ thuật viên theo dõi trạng thái hoạt động của bộ thu phát. Dù hỗ trợ cắm nóng, thao tác lắp và tháo vẫn phải tuân theo hướng dẫn của switch. Đầu LC cần được che bụi khi chưa sử dụng, vệ sinh đúng dụng cụ và tránh uốn sợi vượt bán kính cho phép. Tuyệt đối không quan sát trực tiếp vào đầu quang đang phát tín hiệu. TP-Link quy định nhiệt độ hoạt động từ 0 đến 70°C, độ ẩm vận hành 10–90% không ngưng tụ. Khi bố trí trong tủ rack, cần chú ý nhiệt độ môi trường và khoảng thông gió cho thiết bị chủ. Chứng nhận FCC, CE được hãng liệt kê trong thông số sản phẩm.

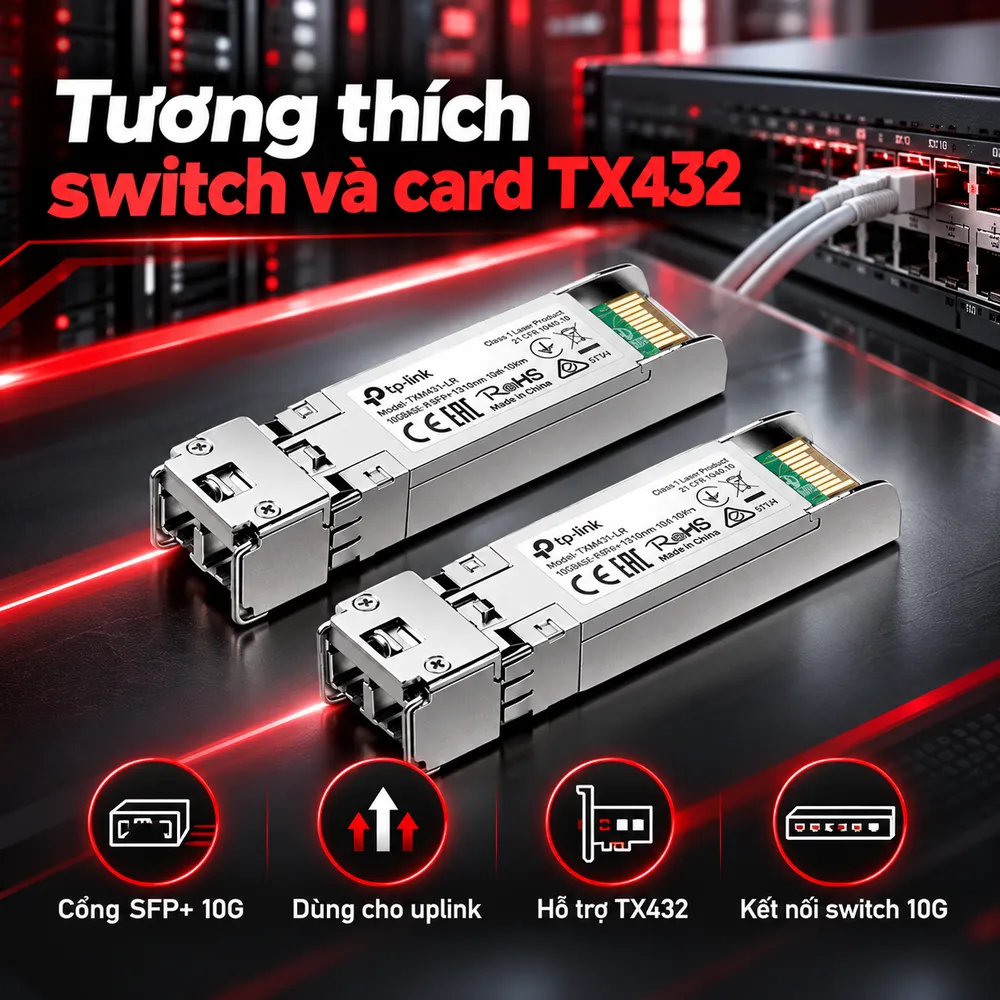

Khả năng tương thích với switch và card TX432

TP-Link giới thiệu TXM431-LR cho các switch có cổng SFP+ 10G tương thích, gồm những dòng JetStream được hãng liệt kê. Tài liệu hướng dẫn cũng nêu các nhóm T3700, T2700, T1700 và card mở rộng TX432. Tuy nhiên, danh sách theo dòng không thay thế việc xác nhận model cụ thể, phiên bản phần cứng và phần mềm đang vận hành. Hai đầu liên kết cần dùng module có tốc độ và thông số quang đối ứng phù hợp. Hướng dẫn TP-Link khuyến nghị dùng cùng model TXM431-LR ở hai phía để thuận tiện thiết lập kết nối. Không mặc định một module SFP 1Gbps hoạt động trên khe SFP+ 10G nếu thiết bị chủ không công bố hỗ trợ chế độ đó. Module không cấp nguồn PoE.

Ứng dụng, kiểm tra trước nghiệm thu và tư vấn chọn mua

Trong mạng doanh nghiệp, TXM431-LR có thể tạo uplink 10Gbps từ switch phân phối về thiết bị trung tâm. Với công trình nhiều tòa nhà, cặp module cùng tuyến Singlemode phù hợp để liên kết các phòng máy cách xa nhau trong giới hạn thiết kế. Tại hệ thống camera IP, băng thông 10G hữu ích khi nhiều switch tập trung cùng gửi luồng video về trung tâm. Tuy nhiên, số lượng camera hỗ trợ phụ thuộc bitrate, chuẩn nén, tốc độ khung hình, tải đồng thời và băng thông dự phòng; không thể ấn định một con số camera chỉ dựa trên tốc độ module. Trước khi đặt hàng, xác nhận switch có khe SFP+ tương thích và tuyến đã sử dụng Singlemode hai sợi với đầu LC phù hợp. Sau lắp đặt, kiểm tra trạng thái Link, tốc độ cổng, công suất quang qua DDM nếu được hỗ trợ và đo suy hao nếu xuất hiện lỗi kết nối. TP-Link TXM431-LR phù hợp với đường truyền Ethernet 10Gbps qua cáp Singlemode đến 10km. Khách hàng có thể liên hệ HulaTech để kiểm tra module đối ứng, khả năng tương thích với switch và nhận báo giá theo hạ tầng thực tế.
