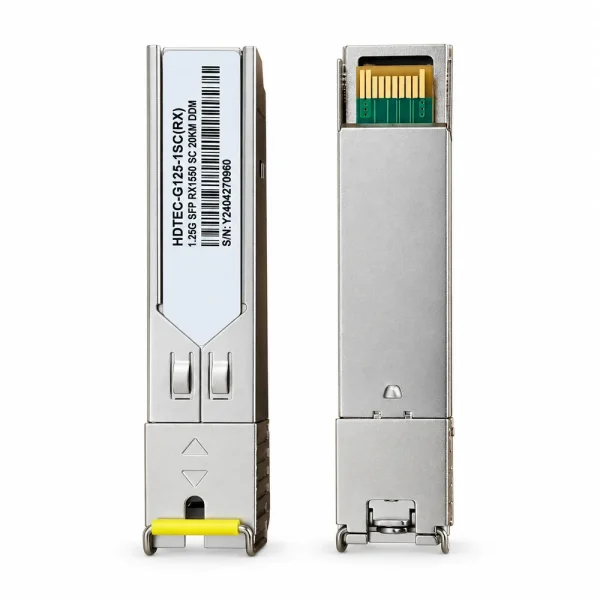

SC SFP Module 1,25G HDTEC (A or B)

SC SFP Module 1,25G HDTEC (A hoặc B) là bộ thu phát quang chuẩn SFP, hỗ trợ tốc độ tín hiệu 1,25Gbps trên một sợi single-mode với khoảng cách thiết kế tối đa 20km. Sản phẩm sử dụng đầu SC/UPC, nguồn 3,3V và hai phiên bản bước sóng đối ứng 1310/1550nm. Module phù hợp các liên kết Gigabit điểm tới điểm khi thiết bị chủ hỗ trợ đúng tốc độ và kiểu transceiver.

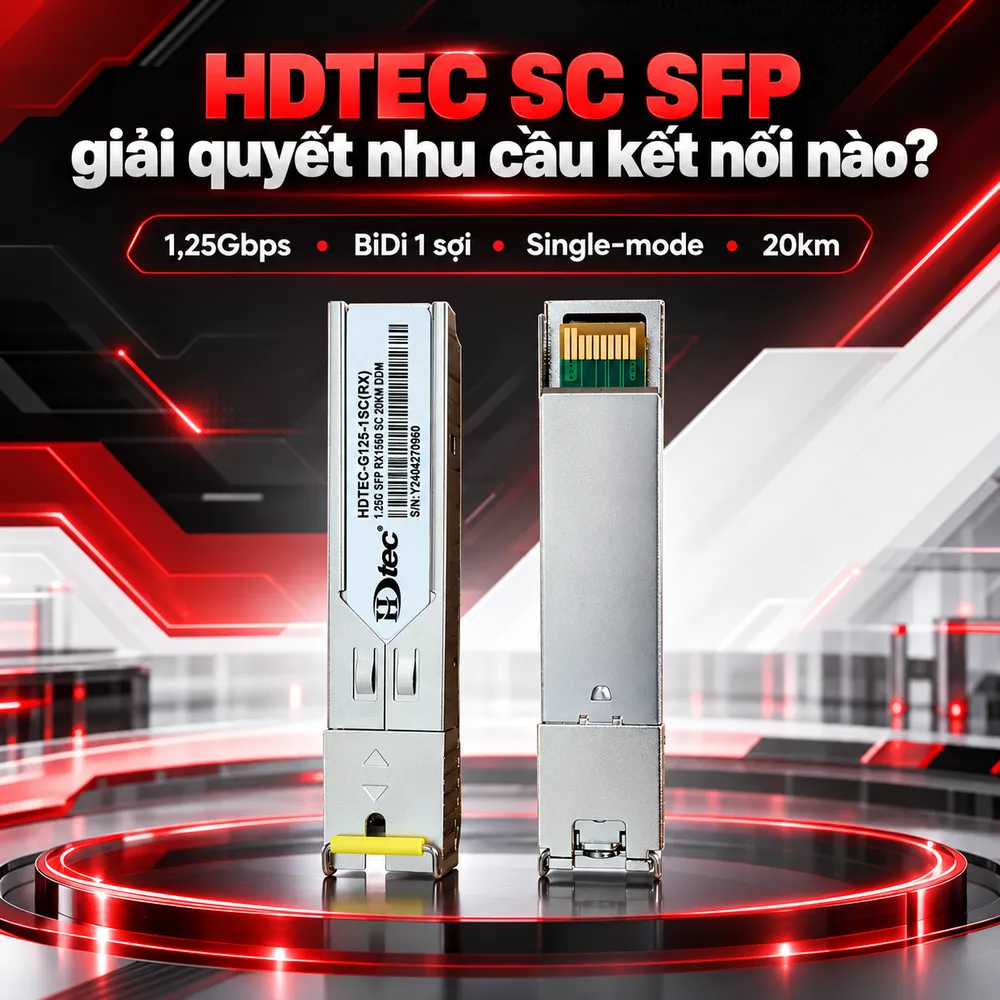

HDTEC SC SFP giải quyết nhu cầu kết nối nào?

Truyền nhận hai chiều bằng một lõi quang

Liên kết hai sợi dùng một lõi để phát và lõi còn lại để nhận. Với HDTEC BiDi, hai chiều được phân tách bằng bước sóng nên mỗi đầu chỉ cần một cổng SC và một lõi quang. Cách bố trí hữu ích khi tuyến cáp ít lõi dự phòng. Tốc độ 1,25Gbps là tốc độ tín hiệu thường dùng cho Gigabit Ethernet, không phải băng thông ứng dụng 1,25GB/s. Thông lượng thực tế còn phụ thuộc cổng mạng, cấu hình và lưu lượng hệ thống. Trong thiết kế hệ thống, cần xác định số khe SFP khả dụng, hướng tuyến cáp và khả năng quản lý từng cổng. Nếu switch chỉ có cổng RJ45, module không thể cắm trực tiếp; cần thiết bị chuyển đổi hoặc switch có khe quang thích hợp.

Kiểu đóng gói SFP và nguồn cấp 3,3V

Module có dạng SFP cắm nóng trên khe tương thích, sử dụng nguồn đơn 3,3V. Tài liệu phân phối đề cập logic TTL cho tín hiệu điều khiển; điều này không có nghĩa dữ liệu trên sợi quang truyền theo chuẩn TTL. Cắm nóng thuận tiện thay thế, nhưng rút module vẫn làm gián đoạn liên kết. Hệ thống quan trọng cần có đường dự phòng hoặc lịch bảo trì.

Phân biệt phiên bản A và B để ghép đúng bước sóng

Quy tắc phát và nhận ở hai đầu tuyến

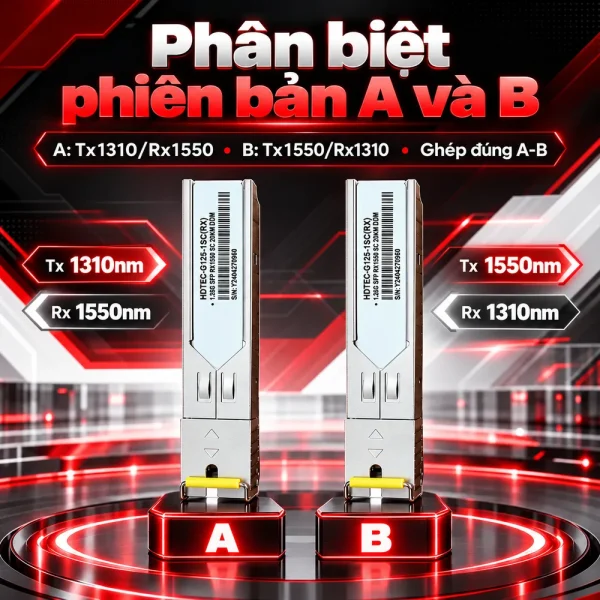

Phiên bản A phát 1310nm, thu 1550nm. Phiên bản B phát 1550nm, thu 1310nm. Vì vậy, một tuyến cần ghép A với B, không ghép hai module cùng phiên bản. Màu tem chỉ hỗ trợ nhận biết; phải ưu tiên thông tin Tx/Rx trên nhãn. Khi thay thế, cần kiểm tra mã ở đầu đang hoạt động. Hai module cùng là BiDi 1,25G và đầu SC vẫn có thể không tương thích nếu bước sóng khác nhau. Khi đó liên kết không lên dù cáp và nguồn bình thường.

Đầu SC/UPC và yêu cầu vệ sinh bề mặt

Sản phẩm sử dụng SC/UPC cho sợi single-mode. SC là kiểu đầu nối, UPC là kiểu đánh bóng. Không cắm trực tiếp SC/APC vào SC/UPC vì bề mặt tiếp xúc khác nhau, làm tăng phản xạ và suy hao. Cần làm sạch ferrule và đậy nắp bảo vệ khi chưa dùng.

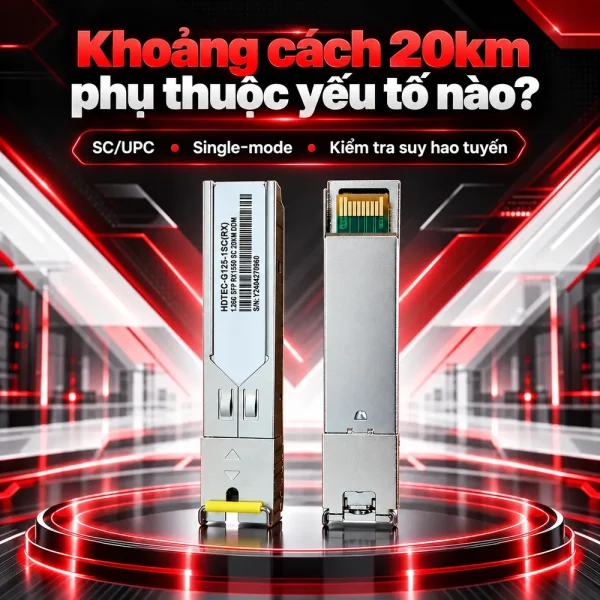

Khoảng cách 20km phụ thuộc những yếu tố nào?

Khoảng cách 20km là cự ly thiết kế được nhà phân phối công bố, không bảo đảm mọi tuyến đều đạt. Suy hao phát sinh trên sợi, mối hàn, adapter, dây nhảy và điểm phối quang. Tuyến nhiều điểm nối kém có thể mất liên kết trước mức danh định. Trước khi lắp, kiểm tra chiều dài và đo suy hao tuyến. Ngân sách quang phải dựa trên công suất phát và độ nhạy thu của phiên bản thực tế. Chưa có datasheet HDTEC đầy đủ xác nhận các trị số này, vì vậy không lấy mức dBm từ hãng khác. Với tuyến cũ, nên kiểm tra đầu nối trước khi thay transceiver. Khi suy hao bất thường, OTDR có thể hỗ trợ xác định mối hàn hoặc đoạn cáp lỗi. Ghi kết quả nghiệm thu để phục vụ bảo trì. Với tuyến đi qua nhiều tủ phối quang, cần kiểm tra đầu adapter và bán kính uốn sợi tại từng vị trí. Tác động cơ học hoặc đầu quang bị bẩn có thể gây suy hao tăng theo thời gian. Dữ liệu đo kiểm giúp phân biệt lỗi tuyến với lỗi module.

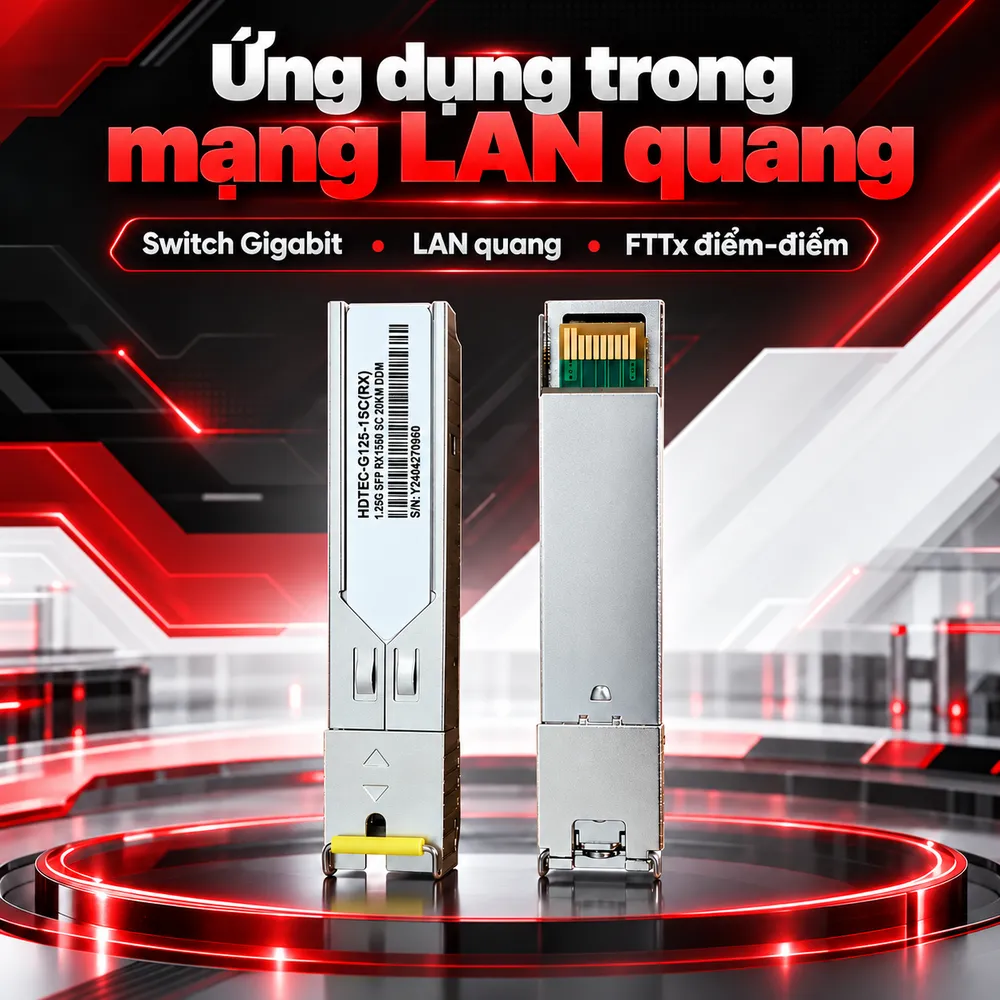

Ứng dụng trong mạng LAN quang và hệ thống viễn thông

HDTEC SC SFP 1,25G phù hợp kết nối giữa hai switch ở các tòa nhà khác nhau nếu hai đầu hỗ trợ SFP Gigabit và cặp module tương thích. Trong mạng camera IP, module truyền dữ liệu quang nhưng không cấp PoE hoặc tự chuyển sang RJ45. Khi hạ tầng dùng LC hoặc hai lõi, module quang SFP có cấu hình phù hợp sẽ tốt hơn module SC BiDi. Hãy chọn theo số lõi, đầu nối, tốc độ và khoảng cách, không chỉ kích thước SFP. Mạng FTTx điểm tới điểm có thể tận dụng một sợi để tiết kiệm lõi cáp. Tuy nhiên, module SFP Ethernet không mặc định thay được GPON ONU hoặc OLT vì khác giao thức và thông số quang.

Kiểm tra tương thích, lắp đặt và chọn mua tại HulaTech

Trước khi mua, xác nhận thiết bị hỗ trợ SFP 1,25G, phiên bản A/B, đầu SC/UPC và single-mode. Kiểm tra firmware, chế độ cổng và nhận dạng transceiver; khe cắm giống nhau không bảo đảm tương thích. Khi thi công, làm sạch SC, ghép đúng A/B, đo công suất thu và kiểm tra link. Sau đó thử lưu lượng, theo dõi lỗi giao diện, lưu số đo. Nếu mất tín hiệu, kiểm tra bước sóng, đầu nối và nguồn trước khi thay linh kiện. Với hệ thống đang vận hành, nên thay lần lượt từng đầu và đánh dấu cặp A/B trên sơ đồ. Sau thay thế, kiểm tra thời gian phục hồi liên kết, tình trạng cổng và kết nối giữa hai địa điểm trước khi bàn giao lại cho người sử dụng. SC SFP Module 1,25G HDTEC phù hợp kết nối Gigabit một sợi đến 20km. HulaTech hỗ trợ đối chiếu bước sóng, cổng và điều kiện tuyến, đồng thời báo giá theo số lượng triển khai.
