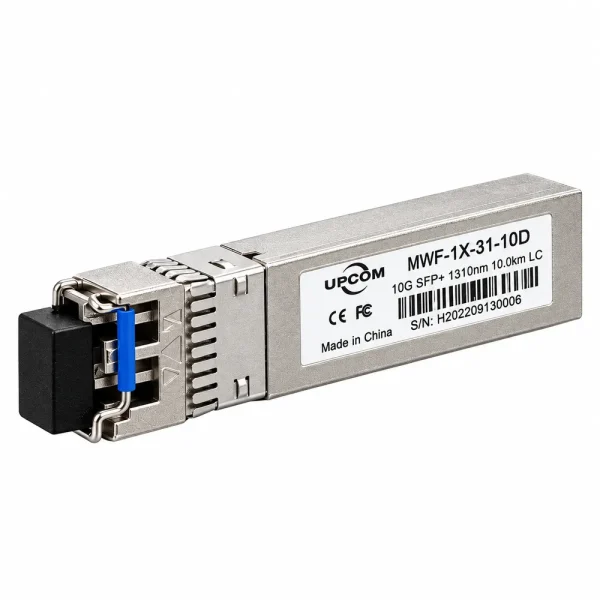

Module quang SFP 10G 1310 10Km UPCOM MWF-1X-31-10D

Module quang UPCOM MWF-1X-31-10D là bộ thu phát quang SFP+ sử dụng sợi Singlemode, hỗ trợ Ethernet 10Gbps ở bước sóng 1310nm và khoảng cách tối đa 10km. Sản phẩm có đầu kết nối LC Duplex, tích hợp chức năng giám sát DDM, phù hợp xây dựng đường uplink giữa switch, kết nối phòng máy và mở rộng mạng doanh nghiệp qua cáp quang đơn mode.

Tổng quan về module UPCOM MWF-1X-31-10D

Thiết kế SFP+ cho kết nối 10 Gigabit

MWF-1X-31-10D thuộc dòng module quang SFP+ của UPCOM, sử dụng giao diện thu phát nhỏ gọn để lắp vào khe tương thích trên switch hoặc thiết bị mạng. Module chuyển đổi tín hiệu điện tốc độ cao thành tín hiệu quang để truyền qua sợi, sau đó thực hiện quá trình ngược lại tại đầu nhận. Datasheet UPCOM mô tả khả năng cắm nóng, nhưng thao tác thực tế vẫn phải theo hướng dẫn của nhà sản xuất thiết bị chủ. SFP+ dành cho liên kết 10G không đồng nghĩa tương thích với mọi khe SFP 1G, dù hình dáng hai loại module khá giống nhau.

Đầu LC Duplex và cáp Singlemode

Sản phẩm sử dụng giao diện LC Duplex với hai đường quang riêng biệt cho phát và thu tín hiệu. Khi đấu nối, cổng phát của module bên này cần nối tới cổng thu của module bên kia. Cáp quang Singlemode có lõi danh định 9/125µm, phù hợp truyền tín hiệu ở khoảng cách lớn hơn những liên kết Multimode thông dụng trong nội bộ tòa nhà. Đầu LC cần sạch, đúng chuẩn tiếp xúc và không bị uốn gập vượt giới hạn cho phép của cáp.

Đặc điểm kỹ thuật của MWF-1X-31-10D

Tốc độ 10Gbps và bước sóng 1310nm

UPCOM công bố dòng MWF-1X-31-10D sử dụng laser DFB 1310nm, tương ứng nhóm transceiver 10GBASE-LR cho kết nối quang Singlemode. Tốc độ Ethernet danh định đạt 10Gbps; tài liệu kỹ thuật của dòng sản phẩm ghi dải tốc độ tín hiệu từ 8,5 đến 11,3Gb/s để phục vụ các ứng dụng được hỗ trợ. Hai đầu đường truyền phải được lựa chọn phù hợp về giao thức, tốc độ, bước sóng và loại sợi. Việc sử dụng module 10G không tự động nâng băng thông nếu switch, cổng uplink hoặc thiết bị đối diện chỉ hỗ trợ tốc độ thấp hơn.

Khoảng cách 10km và chức năng DDM

Khoảng cách tối đa được UPCOM công bố là 10km trên sợi Singlemode 9/125µm. Đây là giới hạn thiết kế trong điều kiện tuyến quang đáp ứng yêu cầu; chiều dài thực tế còn chịu ảnh hưởng của suy hao sợi, mối hàn, đầu nối và các điểm phối quang. Trước khi triển khai, cần tính ngân sách suy hao theo công suất phát, độ nhạy thu và điều kiện vận hành của cả hai đầu. Module có tính năng DDM theo giao diện SFF-8472, hỗ trợ đọc các giá trị như nhiệt độ, điện áp, dòng phân cực laser và công suất quang khi thiết bị chủ cho phép.

Lợi ích và ứng dụng thực tế trong hệ thống mạng

Mở rộng uplink giữa những thiết bị chuyển mạch

Trong mạng doanh nghiệp, đường uplink phải tổng hợp lưu lượng từ nhiều cổng truy cập. Với giao diện 10Gbps, MWF-1X-31-10D có thể phục vụ kết nối giữa switch phân phối và switch trung tâm khi cả hai hỗ trợ SFP+ tương ứng. Sợi quang giúp truyền dữ liệu qua khoảng cách vượt giới hạn phổ biến của cáp đồng Ethernet, đồng thời không dẫn điện giữa hai điểm kết nối. Mô hình triển khai có thể bao gồm mạng nhiều tầng, phòng máy cách xa khu vực vận hành hoặc liên kết giữa các tòa nhà trong cùng khuôn viên.

Ứng dụng phòng máy, camera và truyền dữ liệu

Sản phẩm phù hợp với những tuyến kết nối có nhu cầu truyền lượng dữ liệu đáng kể, chẳng hạn luồng sao lưu nội bộ, kết nối hệ thống lưu trữ thông qua mạng Ethernet hoặc tập trung lưu lượng từ nhiều switch camera IP. Khi xây dựng phương án nâng cấp, kỹ thuật viên có thể đối chiếu MWF-1X-31-10D với những dòng Module Quang SFP khác theo chuẩn SFP/SFP+, cự ly truyền dẫn và môi trường cáp. Cách lựa chọn này giúp tránh mua module có tốc độ phù hợp nhưng sai kiểu sợi hoặc không được switch chấp nhận.

Lưu ý tương thích và triển khai module UPCOM

Kiểm tra cổng, nguồn cấp và thông số quang

Theo datasheet UPCOM, MWF-1X-31-10D sử dụng nguồn 3,3V từ khe SFP+ và hỗ trợ cắm nóng. Không nên suy luận module phù hợp môi trường công nghiệp nhiệt độ khắc nghiệt nếu chưa xác nhận đúng phiên bản. Trước khi mua, cần cung cấp mã switch, phiên bản firmware và thông tin module đầu bên kia để xác minh khả năng nhận dạng. Hỗ trợ chuẩn SFP+ về cơ khí không phải bằng chứng đủ để khẳng định mọi thương hiệu switch đều tương thích.

Vận hành, kiểm tra và tư vấn lựa chọn

Sau khi lắp đặt, hãy kiểm tra trạng thái liên kết, tốc độ cổng, thông số DDM và thử truyền dữ liệu trước khi nghiệm thu tuyến. Nếu đường quang không lên tín hiệu, nên kiểm tra chiều TX/RX, vệ sinh đầu LC, đo suy hao và đối chiếu các cảnh báo thay vì thay module ngay. Không nhìn trực tiếp vào đầu phát laser trong quá trình thao tác. UPCOM MWF-1X-31-10D phù hợp cho liên kết quang 10Gbps, bước sóng 1310nm và cự ly thiết kế tối đa 10km trên Singlemode. Khách hàng có thể liên hệ HulaTech, cung cấp model switch, loại cáp, chiều dài tuyến và số lượng cần mua để được kiểm tra cấu hình, tư vấn kỹ thuật và báo giá.
