Máy hàn cáp quang Swift K9 – Ilsintech

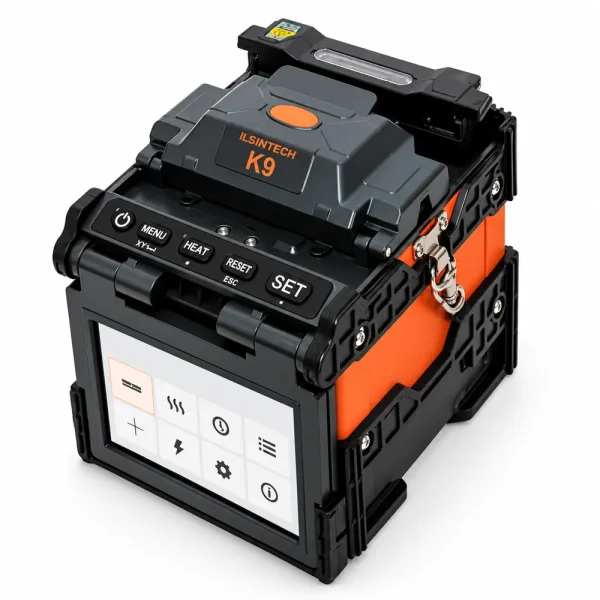

Máy hàn cáp quang ILSINTECH Swift K9 là thiết bị hàn nối sợi quang đơn của ILSINTECH, Hàn Quốc, sử dụng công nghệ căn chỉnh lõi IPAAS để căn chỉnh sợi. Theo catalog hãng, máy hàn nhanh khoảng 6 giây, gia nhiệt từ 9 giây với ống bảo vệ phù hợp, trang bị màn hình cảm ứng 5 inch và pin 4.000mAh. Thiết bị phục vụ FTTH, LAN quang và bảo trì.

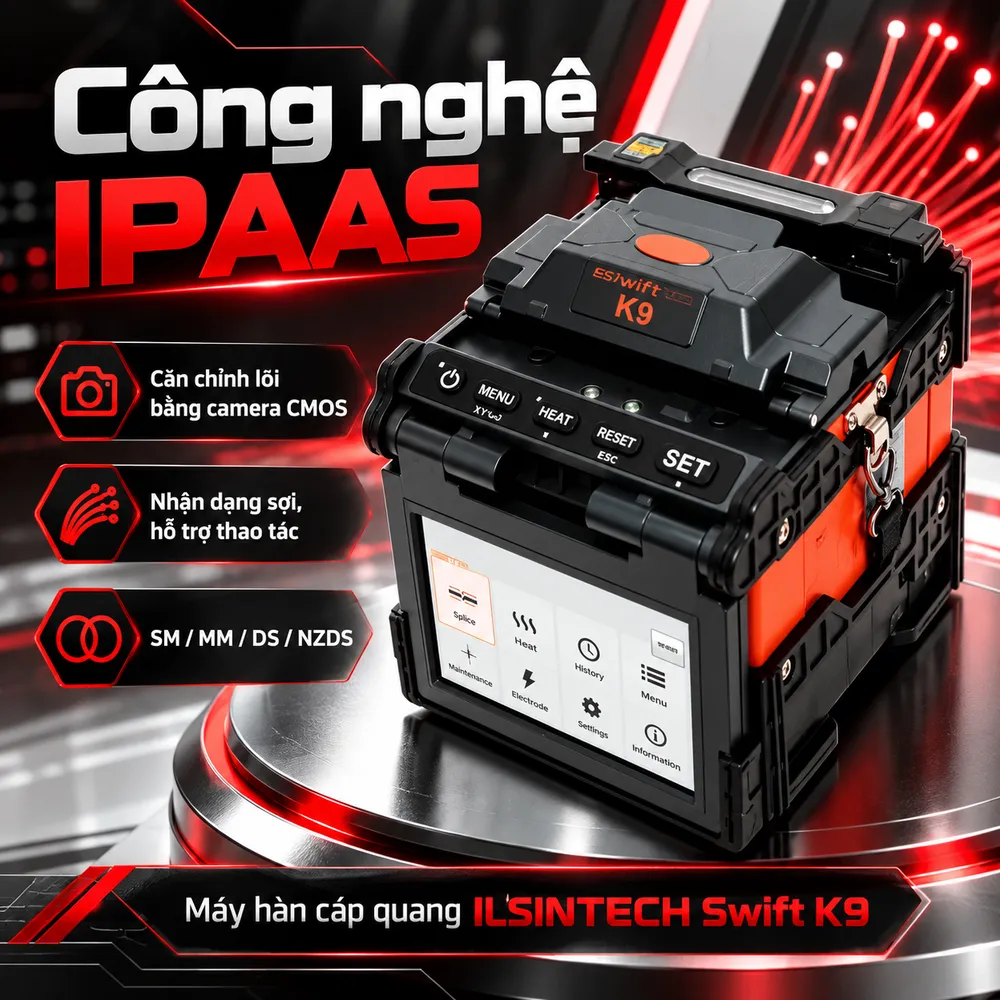

Căn chỉnh lõi IPAAS của Swift K9 có những đặc điểm gì?

Nhận dạng sợi và điều chỉnh vị trí lõi

IPAAS là viết tắt của Image Pattern Analysis Alignment System, cơ chế phân tích hình ảnh để xác định vị trí lõi trước khi phóng hồ quang. Hai camera CMOS quan sát sợi theo hai trục, hỗ trợ giảm sai lệch lõi. Máy có chức năng nhận dạng sợi và đèn LED tại bộ gia nhiệt, hỗ trợ thao tác. Căn chỉnh lõi không bảo đảm mọi mối hàn có suy hao thấp. Bụi trên đầu sợi, góc cắt sai hoặc rãnh định vị bẩn vẫn có thể gây lỗi. Cần vệ sinh sợi và cắt đúng quy trình.

Loại sợi tương thích và mức suy hao

Swift K9 hỗ trợ sợi, cáp bọc 0,25 mm, 0,9 mm, 2,0 mm, 3,0 mm, 4,0 mm và cáp trong nhà với gá phù hợp. Đường kính lớp vỏ thủy tinh được hỗ trợ từ 80 đến 150 µm; đường kính lớp bọc từ 100 µm đến 4 mm. Chiều dài cắt từ 7 đến 16 mm. Suy hao trung bình do hãng công bố là 0,02 dB với sợi Single Mode, 0,01 dB với Multimode và 0,04 dB với DS hoặc NZDS. Suy hao phản xạ điển hình lớn hơn 60 dB. Đây là giá trị thử nghiệm, không bảo đảm từng mối nối. Nghiệm thu cần đo bằng OTDR hoặc máy đo quang.

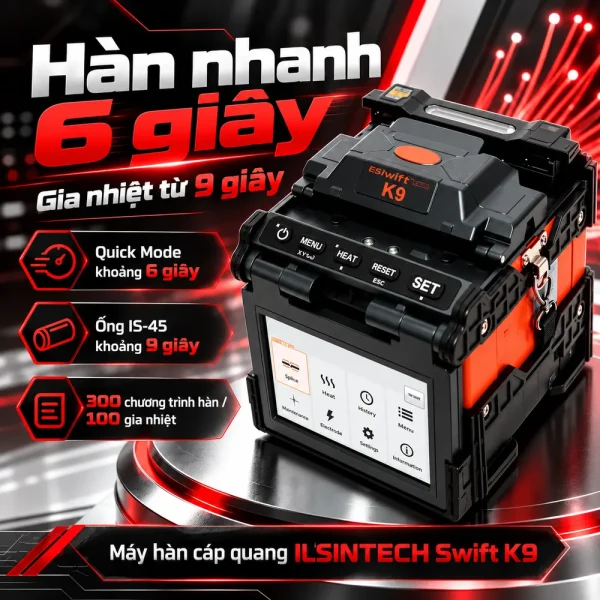

Hàn nhanh và gia nhiệt của Swift K9 giúp tối ưu thao tác thế nào?

Swift K9 có thời gian hàn khoảng 6 giây ở Quick Mode. Tài liệu nhà phân phối cũng ghi khoảng 9 giây với chế độ SM. Thời gian thực tế tùy chương trình và điều kiện sợi. Bộ gia nhiệt tích hợp xử lý ống IS-45 trong khoảng 9 giây ở chế độ tương ứng và ống IS-60 trong khoảng 13 giây. Máy hỗ trợ ống bảo vệ 40 mm, 60 mm cùng loại 28 hoặc 32 mm cho đầu nối SOC tương thích. Thực tế còn tính thời gian chuẩn bị sợi và chờ nguội. Thiết bị cung cấp 300 chương trình hàn và 100 chương trình gia nhiệt. Cần chọn đúng chế độ, tránh gia nhiệt sai. Máy hỗ trợ kiểm tra lực kéo khoảng 1,96–2,25 N để đánh giá cơ học sau khi hàn.

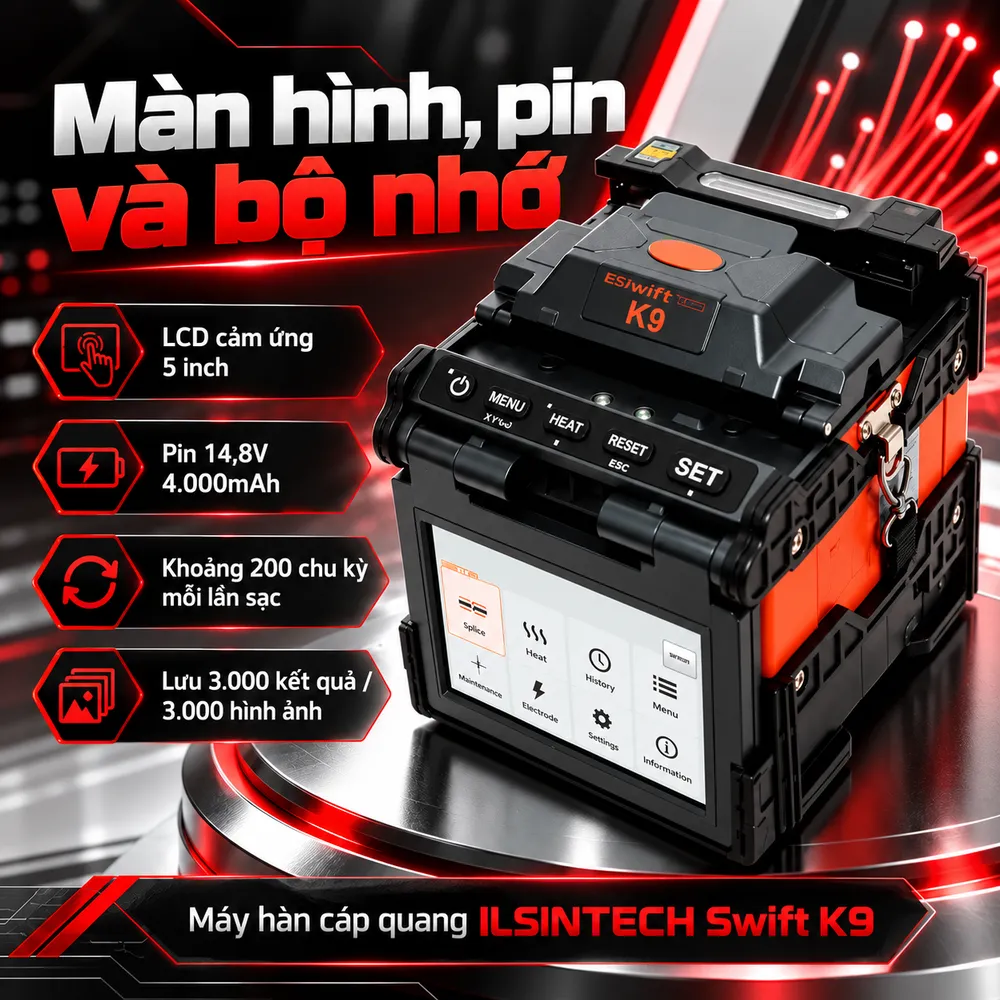

Màn hình cảm ứng, pin và bộ nhớ phục vụ công trường

Swift K9 trang bị màn hình LCD màu cảm ứng 5 inch, cho phép quan sát hình ảnh hai camera CMOS. Độ phóng đại công bố khoảng 200X và tối đa 400X, hỗ trợ nhận biết đầu cắt không phù hợp và theo dõi quá trình căn chỉnh. Màn hình hỗ trợ thao tác hai hướng. Pin Lithium-polymer 14,8V dung lượng 4.000mAh, mã K11-4000, hỗ trợ điển hình khoảng 200 chu kỳ hàn kết hợp gia nhiệt mỗi lần sạc. Thời lượng phụ thuộc tuổi pin và nhiệt độ. Máy dùng adapter AC 100–240V; nguồn DC ngoài chỉ nên sử dụng đúng phụ kiện và điện áp phù hợp. Catalog ILSINTECH ghi bộ nhớ lưu 3.000 kết quả cùng 3.000 hình ảnh. Một số nhà phân phối ghi 10.000, không khớp brochure K9. Cổng USB hỗ trợ quản lý dữ liệu; hồ sơ nghiệm thu cần có mã tuyến, vị trí mối nối và kết quả đo độc lập.

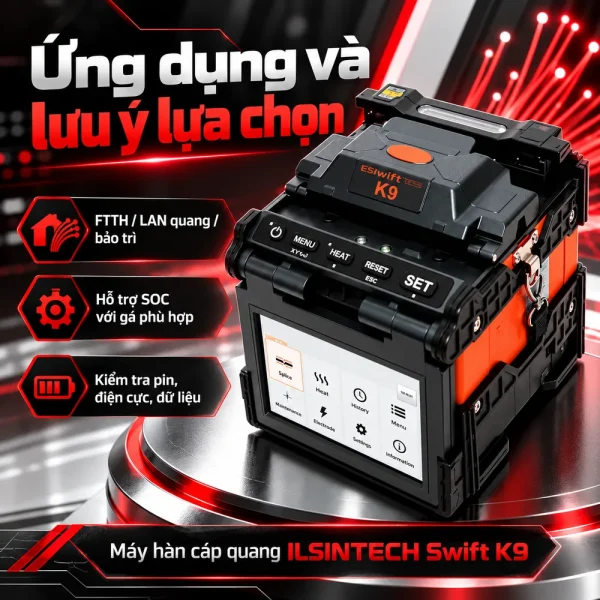

Swift K9 được sử dụng tại những hạng mục mạng quang nào?

Trong mạng FTTH, máy phục vụ hàn nối tại hộp phối quang, măng xông và tủ ODF. Trong LAN quang, máy nối tuyến giữa phòng máy và nhà xưởng. Khi sử dụng gá chuyên dụng, máy có thể hỗ trợ quy trình lắp đầu nối Splice-On Connector phù hợp chuẩn SC, LC, FC hoặc ST. Khi hàn đầu nối SOC, cần chọn đúng gá và chiều dài cắt với cấu trúc đầu nối. Ống bảo vệ loại ngắn phải được đặt đúng vị trí trước khi phóng hồ quang. Sau gia nhiệt, kiểm tra bề mặt ống và khả năng giữ sợi. Nếu xuất hiện cảnh báo hoặc lỗi lặp lại, dừng thao tác để kiểm tra. Cần kiểm soát điều kiện thi công. Nhà phân phối giới thiệu thiết kế chống bụi, nước nhỏ giọt và va đập, nhưng không nên đặt máy trực tiếp dưới mưa hoặc để nước vào buồng hàn. Khi làm việc trên cao, phải cố định máy và thu gom sợi vụn.

Phụ kiện và lưu ý bảo trì trước khi lựa chọn Swift K9

Theo catalog, bộ tiêu chuẩn gồm thân máy, pin K11-4000, adapter FJ-SW1803000, cặp điện cực dự phòng EI-23, vali, khay làm mát CT-01, kìm tuốt CF-02, dây USB và phụ kiện thao tác. Gá sợi, dao cắt và đầu nối SOC cần xác nhận riêng. Tuổi thọ điện cực được hãng công bố trên 3.500 lần phóng. Khi xuất hiện cảnh báo hoặc suy hao bất thường, nên kiểm tra đầu cắt, camera, rãnh sợi rồi mới đánh giá điện cực. Sau khi thay, hiệu chuẩn hồ quang theo hướng dẫn. Trước khi mua, cần kiểm tra tem model, tình trạng pin, màn hình cảm ứng, gia nhiệt và khả năng xuất dữ liệu. Máy cũ cần hàn thử, đo suy hao. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu Swift K9 với các model khác, xác nhận phụ kiện và nhận tư vấn cấu hình cho công trình.
