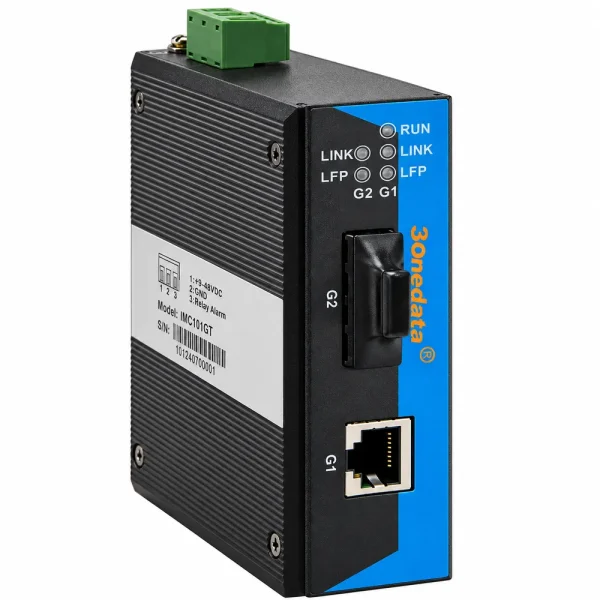

Bộ chuyển đổi quang điện 3Onedata Model IMC101GT

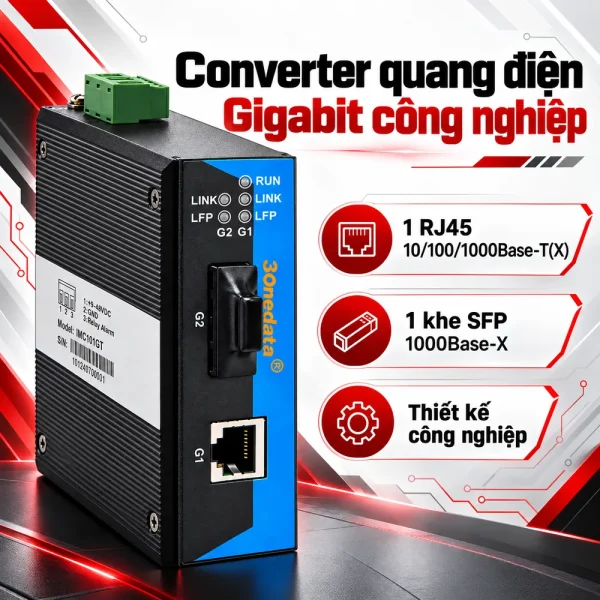

3Onedata IMC101GT là bộ chuyển đổi quang điện công nghiệp Gigabit, dùng để chuyển đổi giữa Ethernet cáp đồng và đường truyền quang. Thiết bị cung cấp 1 cổng RJ45 10/100/1000Base-T(X) và 1 khe SFP 1000Base-X, phù hợp với hệ thống cần mở rộng khoảng cách truyền dẫn và giảm ảnh hưởng của nhiễu điện từ. IMC101GT còn hỗ trợ LFP, vỏ kim loại chuẩn IP40 và lắp DIN-Rail, phù hợp với tủ mạng, tủ điều khiển và các hệ thống Ethernet công nghiệp.

IMC101GT chuyển đổi Gigabit Ethernet sang quang như thế nào?

Chức năng chính của IMC101GT là nhận dữ liệu Ethernet từ cổng RJ45, chuyển sang tín hiệu quang qua khe SFP 1000Base-X và thực hiện chiều ngược lại tại đầu nhận. Cổng Ethernet hỗ trợ 10Base-T, 100Base-TX và 1000Base-T, giúp thiết bị làm việc với nhiều thiết bị mạng. Phía quang dùng khe SFP Gigabit, cho phép lựa chọn module theo loại sợi Single Mode hoặc Multimode, đầu nối và khoảng cách truyền. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ, loại sợi và điều kiện lắp đặt.

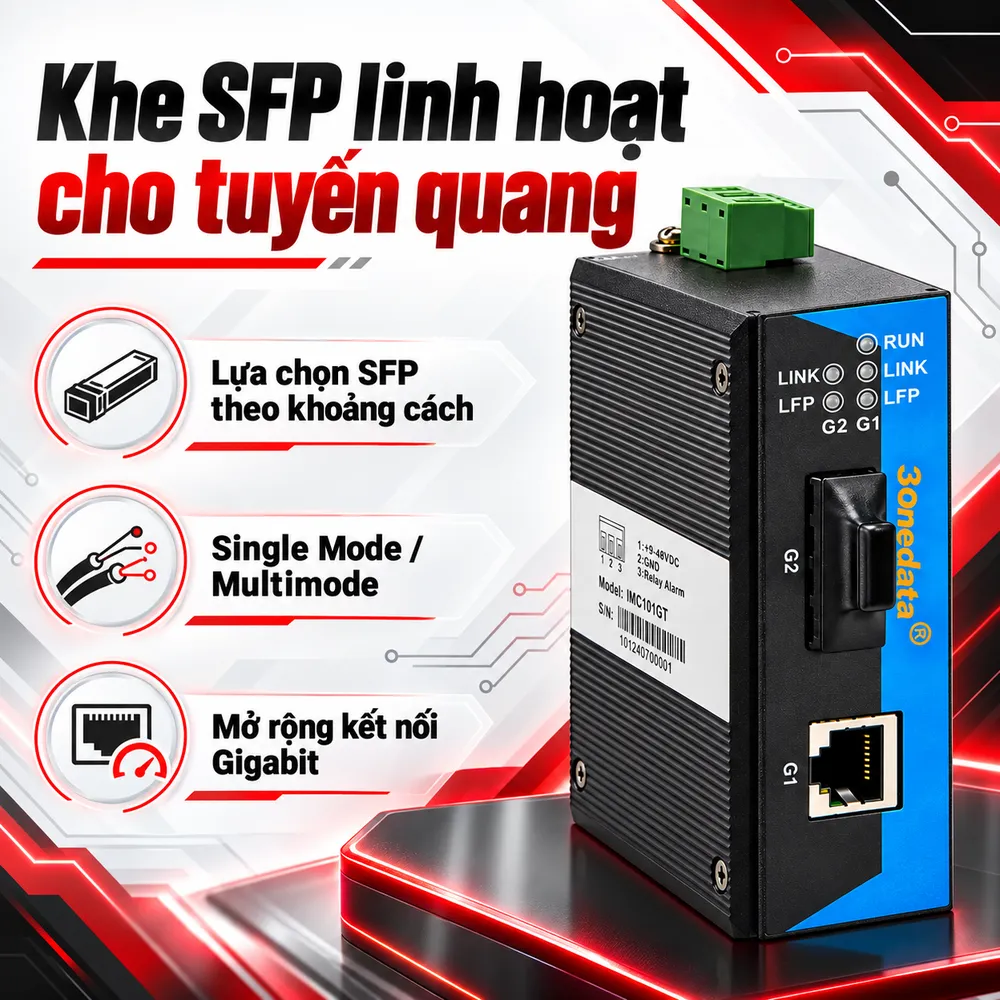

Khe SFP 1000Base-X giúp linh hoạt khi thiết kế tuyến quang

Khác với converter có cổng quang cố định, IMC101GT sử dụng khe SFP 1000Base-X. Điều này cho phép kỹ thuật viên lựa chọn module quang theo yêu cầu của từng tuyến, thay vì bị giới hạn bởi một bước sóng hoặc khoảng cách truyền duy nhất. Hai đầu tuyến phải sử dụng module tương thích về bước sóng, loại sợi, tốc độ và phương thức truyền. Khi thiết kế hệ thống, cần tính ngân sách suy hao quang dựa trên chiều dài sợi, số mối hàn, đầu nối và dây nhảy. Khe SFP mang lại tính linh hoạt, nhưng không có nghĩa mọi module SFP đều tương thích. Cần đối chiếu tài liệu của thiết bị và module trước khi đặt hàng.

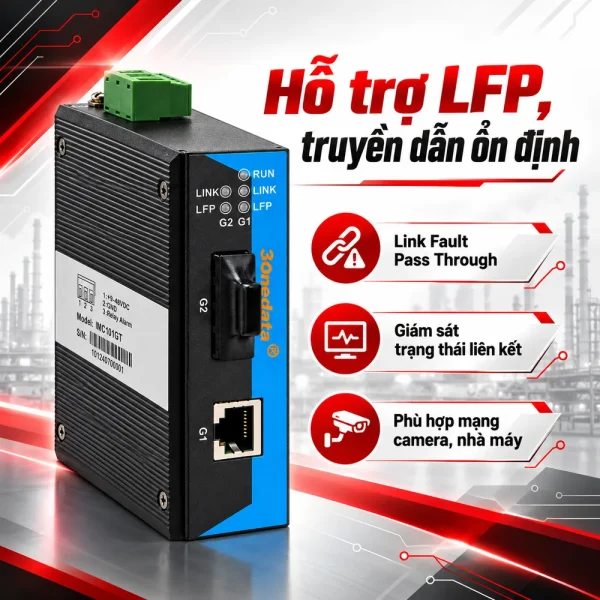

Cổng 10/100/1000Base-T(X) và chức năng LFP

Cổng RJ45 của IMC101GT hỗ trợ Ethernet 10/100/1000Mbps, phù hợp với hệ thống Gigabit cần duy trì băng thông giữa thiết bị đầu cuối và đường truyền quang. Dòng media converter Gigabit công nghiệp của 3Onedata hỗ trợ tự động nhận tốc độ, Full/Half Duplex, Auto MDI/MDI-X và điều khiển luồng trên cổng đồng. Các chức năng này giúp giảm thao tác cấu hình khi kết nối với switch, máy tính hoặc thiết bị mạng tương thích. IMC101GT còn hỗ trợ LFP, viết tắt của Link Fault Pass Through. Khi một phía của liên kết bị mất kết nối, trạng thái lỗi có thể được phản ánh sang phía còn lại. Nhờ đó, switch hoặc hệ thống giám sát có thể nhận biết sự cố đường truyền nhanh hơn.

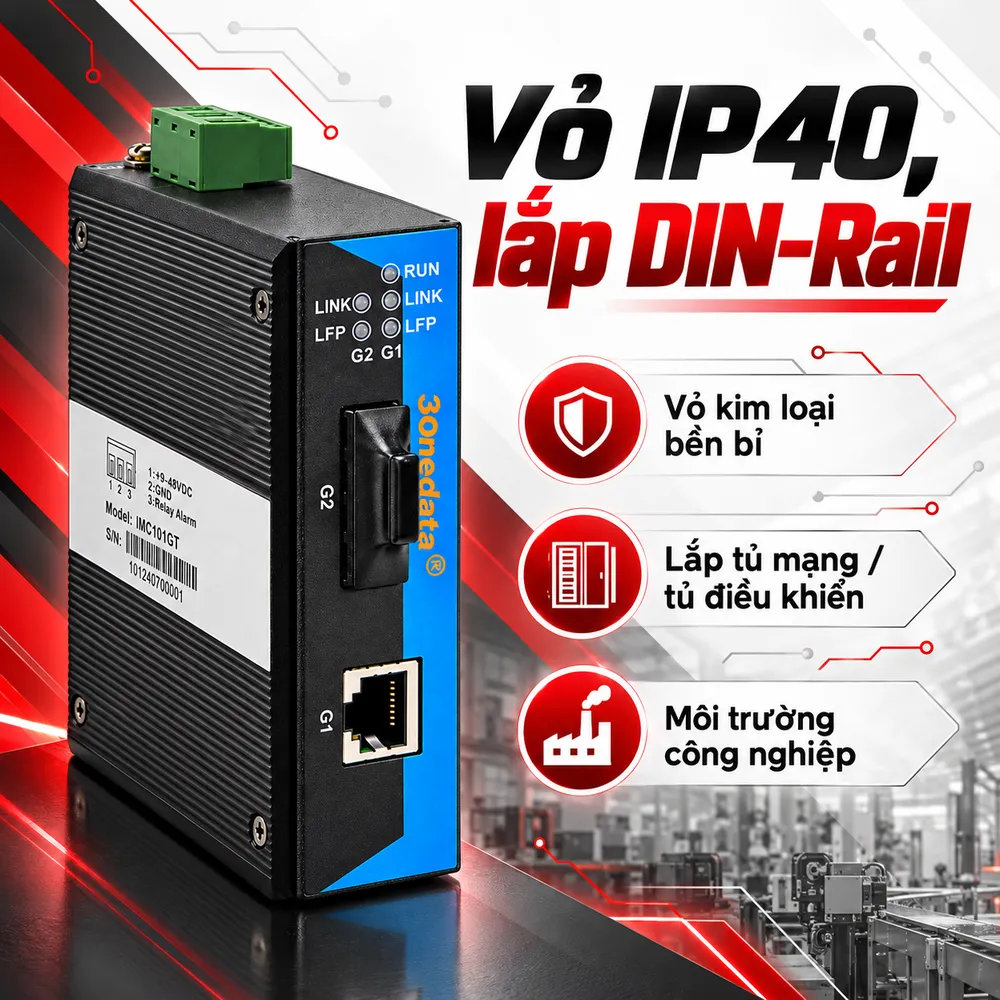

Thiết kế IP40 và lắp DIN-Rail cho môi trường công nghiệp

IMC101GT được thiết kế theo hướng công nghiệp với vỏ hợp kim kim loại và cấp bảo vệ IP40. Cấu trúc này phù hợp để lắp trong tủ điều khiển, tủ mạng hoặc hộp kỹ thuật, nơi thiết bị cần hoạt động liên tục. Thiết bị hỗ trợ lắp DIN-Rail, giúp bố trí cùng PLC, nguồn DC, relay hoặc các thiết bị mạng công nghiệp khác. Tài liệu dòng media converter công nghiệp của 3Onedata cho thấy các model cùng nhóm sử dụng vỏ kim loại IP40, nguồn DC công nghiệp và dải nhiệt độ hoạt động rộng. Tuy nhiên, IP40 không phải chuẩn chống nước. Nếu lắp ngoài trời, thiết bị vẫn cần đặt trong tủ bảo vệ phù hợp.

Ứng dụng thực tế của 3Onedata IMC101GT

IMC101GT phù hợp với các hệ thống cần chuyển đổi Gigabit Ethernet sang cáp quang. Trong mạng camera IP, thiết bị có thể kết nối switch hoặc camera tại khu vực xa với tủ mạng trung tâm bằng tuyến quang. Trong nhà máy, converter có thể nối PLC, máy tính công nghiệp hoặc switch tại dây chuyền sản xuất với mạng backbone. Đường truyền quang giúp giảm ảnh hưởng của nhiễu điện từ phát sinh từ động cơ, biến tần, máy hàn và thiết bị công suất lớn. Trong giao thông hoặc trạm kỹ thuật, khe SFP giúp lựa chọn khoảng cách quang phù hợp với từng điểm lắp. Thiết bị cũng phù hợp với mạng giữa các tòa nhà, kho hàng hoặc trung tâm điều khiển cần truyền Ethernet qua quang. IMC101GT chỉ thực hiện chuyển đổi môi trường truyền dẫn. Thiết bị không thay thế switch quản lý, router hoặc firewall trong hệ thống mạng.

Lưu ý khi lựa chọn và triển khai IMC101GT

Trước khi mua IMC101GT, cần xác định tốc độ Ethernet, loại module SFP, loại sợi quang, bước sóng, đầu nối và khoảng cách tuyến. Hai đầu phải dùng module tương thích và hệ thống cáp quang phải đáp ứng ngân sách suy hao cho phép. Ngoài ra, cần kiểm tra nguồn cấp thực tế của đúng phiên bản sản phẩm, điều kiện nhiệt độ tại tủ và phương án tiếp địa. Với tuyến quan trọng, nên thử nghiệm Link, kiểm tra LFP và đo suy hao quang trước khi nghiệm thu. Khi triển khai nhiều điểm, nên thống nhất loại SFP, đầu nối và sơ đồ tuyến để thuận tiện thay thế. Việc ghi lại công suất quang phát, mức thu và suy hao giúp kỹ thuật viên khoanh vùng sự cố hơn khi bảo trì. Converter quang 3Onedata IMC101GT phù hợp với hệ thống cần một cổng Gigabit Ethernet và một khe SFP 1000Base-X trong môi trường công nghiệp. Thiết bị hỗ trợ LFP, lắp DIN-Rail và vỏ IP40, đồng thời cho phép lựa chọn module SFP theo loại sợi và khoảng cách truyền. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn module SFP, converter và phương án triển khai phù hợp với hạ tầng thực tế.
