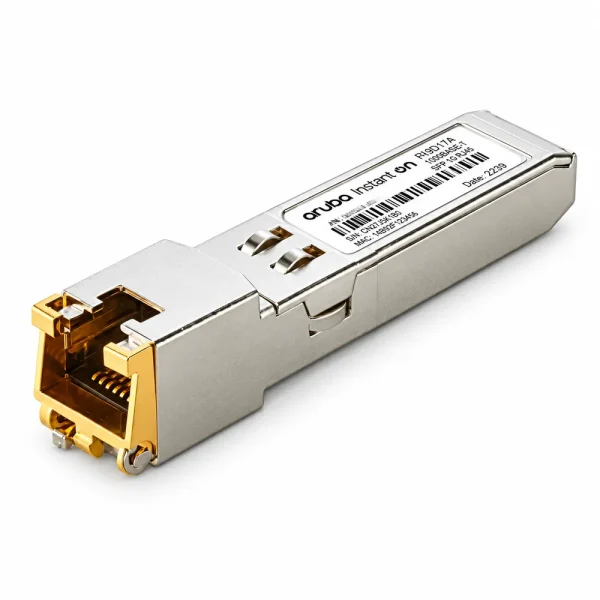

Module quang Aruba Instant On R9D17A 1G SFP RJ45 T 100m Cat5e

Module quang Aruba Instant On R9D17A là bộ thu phát Ethernet chuẩn SFP, sử dụng cổng RJ45 để kết nối mạng đồng tốc độ 1Gbps trong phạm vi tối đa 100m. Sản phẩm phù hợp khi switch có khe SFP nhưng cần kết nối với thiết bị dùng cổng mạng RJ45. Dù thường được gọi là “module quang”, R9D17A thực tế truyền tín hiệu qua cáp đồng, không sử dụng sợi quang hoặc đầu nối LC.

Tổng quan về module Aruba Instant On R9D17A

Thiết kế SFP với giao diện RJ45

R9D17A thuộc dòng phụ kiện mạng HPE Networking Instant On, được thiết kế dạng module SFP nhỏ gọn. Một đầu module lắp vào khe SFP tương thích trên switch; đầu còn lại cung cấp ổ cắm RJ45 để kết nối dây mạng. Cách bố trí này cho phép tận dụng cổng mở rộng sẵn có mà không phải thay đổi toàn bộ thiết bị chuyển mạch. Thiết kế cắm rời thuận tiện khi bảo trì, nhưng thao tác cắm nóng cần tuân thủ hướng dẫn của từng mẫu switch để tránh gián đoạn dịch vụ. Khác với SFP quang truyền tín hiệu trên sợi quang, R9D17A sử dụng cáp xoắn đôi. Vì vậy, liên kết không cần dây nhảy quang hoặc đầu LC. Tuy nhiên, khe SFP không mặc nhiên hỗ trợ mọi module RJ45; phải kiểm tra danh sách tương thích của hãng.

Tốc độ Gigabit và khoảng cách 100m

Module hỗ trợ 1000BASE-T với tốc độ danh định 1Gbps. Khoảng cách tối đa 100m chỉ áp dụng khi liên kết cáp đồng đáp ứng các yêu cầu kỹ thuật; không phải mọi tuyến dây dài 100m đều bảo đảm chất lượng. Theo HPE, cáp Cat5e là yêu cầu để đạt khoảng cách tối đa. Có thể sử dụng Cat6 đạt chuẩn cho Ethernet Gigabit. Chất lượng dây, đầu bấm và nhiễu điện từ ảnh hưởng trực tiếp đến đường truyền.

Chuẩn IEEE 802.3ab có ý nghĩa gì?

IEEE 802.3ab quy định Gigabit Ethernet trên cáp xoắn đôi, còn gọi là 1000BASE-T. Nhờ giao diện RJ45, module tận dụng được cáp mạng hiện có tại văn phòng, cửa hàng hoặc phòng kỹ thuật. Tốc độ thực tế còn phụ thuộc thiết bị đối diện, cấu hình cổng và môi trường cáp. Không nên mặc định R9D17A hỗ trợ 10/100Mbps: khả năng vận hành phải đối chiếu hướng dẫn tương thích và phiên bản phần mềm switch.

Ưu điểm và ứng dụng trong hệ thống mạng

Tận dụng cổng SFP và hạ tầng cáp hiện hữu

R9D17A giúp khai thác khe SFP tương thích như một kết nối RJ45 Gigabit. Khi cự ly trong phạm vi 100m, người dùng có thể nối thiết bị Ethernet mà không cần bộ chuyển đổi riêng. Dạng module rời thuận tiện cho việc thay thế và bảo trì. Nếu tuyến Cat5e đang hoạt động tốt, có thể tận dụng mà không kéo thêm cáp quang. Khi mở rộng mạng, nên so sánh R9D17A với các dòng Module Quang SFP theo tốc độ, môi trường truyền dẫn và danh sách thiết bị được hỗ trợ.

Tình huống sử dụng phù hợp

Trong văn phòng, module có thể nối switch Instant On với switch nhánh dùng RJ45. Tại cửa hàng hoặc phòng máy, thiết bị giúp tận dụng cổng SFP còn trống. Điều kiện áp dụng là chiều dài tuyến và mức nhiễu phù hợp với Ethernet cáp đồng. R9D17A không thay thế module quang cho tuyến vượt 100m hoặc đường truyền cần cách ly điện. Những trường hợp này cần xem xét SFP quang với loại sợi, đầu nối và khoảng cách thích hợp. Với liên kết giữa hai tòa nhà, nên xét yêu cầu cách ly điện, không chỉ chiều dài dây.

Lưu ý tương thích, lắp đặt và lựa chọn

Kiểm tra model switch trước khi mua

HPE liệt kê R9D17A trong cấu hình đã kiểm thử của một số switch Instant On 1830, 1930 và 1960, chẳng hạn JL812A, JL682A và JL805A. Điều đó không có nghĩa mọi switch Aruba hoặc mọi cổng SFP đều hỗ trợ. Trước khi mua, đối chiếu mã switch, loại khe SFP/SFP+, phiên bản firmware và bảng hỗ trợ module. Kích thước cơ khí tương thích không đồng nghĩa thiết bị sẽ nhận và vận hành được module.

Điều kiện thi công và kiểm tra vận hành

Sử dụng cáp đúng chuẩn, đấu nối đúng chân và kiểm tra toàn tuyến, kể cả patch panel và dây nhảy. Khi cự ly gần 100m, chất lượng đầu nối và suy hao có thể gây lỗi. Sau lắp đặt, kiểm tra trạng thái link, tốc độ thương lượng và truyền dữ liệu thử. Không nên xem R9D17A là thiết bị cấp PoE hoặc bộ nâng cấp lên 10Gbps. Nếu hệ thống yêu cầu tốc độ cao hơn hay khoảng cách xa hơn, hãy chọn loại transceiver phù hợp với thiết kế mạng. HulaTech hỗ trợ đối chiếu mã switch, đánh giá hạ tầng cáp và tư vấn lựa chọn module Aruba Instant On R9D17A. Khách hàng có thể cung cấp model thiết bị, khoảng cách tuyến và nhu cầu kết nối để nhận báo giá.
