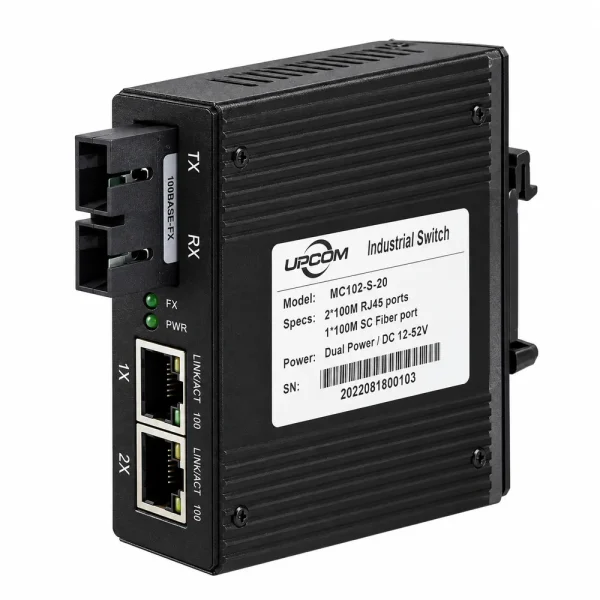

Bộ chuyển đổi quang điện Upcom MC102-S-20

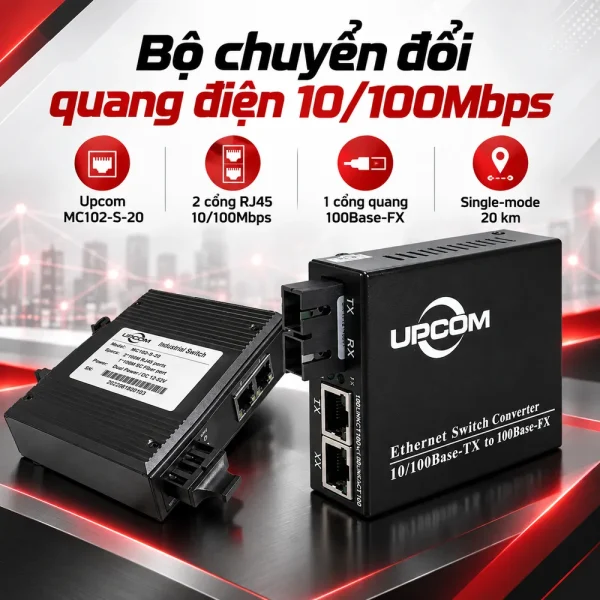

Upcom MC102-S-20 là bộ chuyển đổi quang điện 10/100Mbps dùng để mở rộng kết nối Ethernet từ cáp đồng sang cáp quang Single-mode. Thiết bị hỗ trợ truyền xa đến 20 km, phù hợp với mạng LAN, camera IP, nhà xưởng và các điểm mạng cách xa trung tâm. MC102-S-20 có 2 cổng RJ45 10/100Mbps, 1 cổng quang 100Base-FX, hỗ trợ Auto MDI/MDI-X, Full Duplex/Half Duplex và dùng nguồn ngoài 5VDC. Thiết kế plug-and-play giúp lắp đặt đơn giản, trong khi các đèn LED hỗ trợ theo dõi trạng thái thiết bị khi vận hành thực tế.

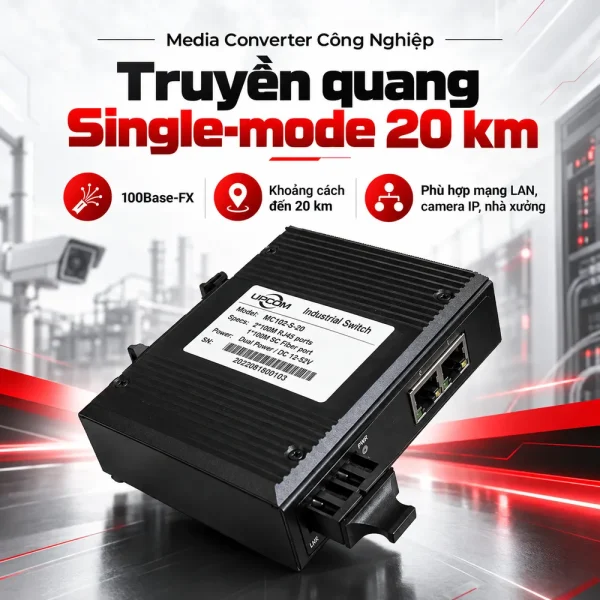

Mở rộng mạng Ethernet qua tuyến quang 20 km

Một trong những mục đích chính của Upcom MC102-S-20 là kéo dài đường truyền Ethernet bằng cáp quang. Trong mạng dùng cáp đồng, khoảng cách giữa các thiết bị thường bị giới hạn theo chuẩn Ethernet. Khi khoảng cách giữa hai khu vực lớn hơn phạm vi phù hợp của cáp mạng, việc chuyển tín hiệu sang quang giúp hệ thống tiếp tục truyền dữ liệu trên tuyến dài hơn. MC102-S-20 sử dụng cáp quang Single-mode và hỗ trợ khoảng cách đến 20 km. Cấu hình này phù hợp với các tuyến kết nối giữa hai tòa nhà, khu sản xuất và phòng điều khiển, kho và văn phòng hoặc các điểm giám sát nằm cách xa trung tâm. Trong hệ thống truyền dữ liệu bằng cáp quang, Converter quang thường được lựa chọn dựa trên tốc độ Ethernet, loại sợi, khoảng cách truyền, số lượng cổng RJ45 và chuẩn đầu nối quang. MC102-S-20 hướng đến nhu cầu Fast Ethernet 10/100Mbps với tuyến Single-mode 20 km.

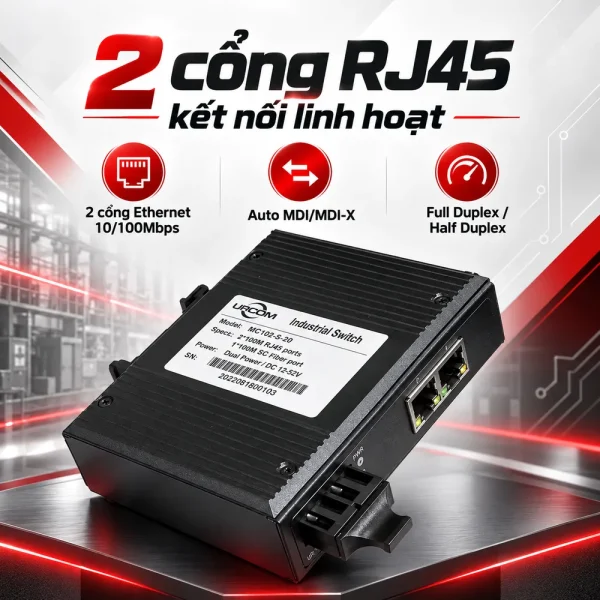

Hai cổng RJ45 giúp kết nối linh hoạt tại đầu mạng

Khác với những media converter chỉ có một cổng RJ45, Upcom MC102-S-20 được trang bị 2 cổng Ethernet 10/100Mbps. Cấu hình này tạo thêm một vị trí kết nối mạng tại điểm đặt thiết bị và phù hợp với các hệ thống cần kết nối nhiều thiết bị Ethernet ở cùng khu vực. Các cổng RJ45 hỗ trợ 10Base-T và 100Base-TX, tự động đàm phán tốc độ 10M/100M. Thiết bị cũng hỗ trợ Auto MDI/MDI-X, giúp tự nhận dạng kiểu kết nối cáp phù hợp trong nhiều trường hợp triển khai. Khi lựa chọn, người dùng cần lưu ý tốc độ tối đa của các cổng Ethernet là 100Mbps. Nếu thiết bị đầu cuối yêu cầu Gigabit Ethernet 1000Mbps, MC102-S-20 sẽ trở thành điểm giới hạn băng thông. Vì vậy, model này phù hợp hơn với camera IP, máy tính, thiết bị điều khiển hoặc các hệ thống Fast Ethernet có lưu lượng nằm trong giới hạn 100Mbps.

Chuyển đổi 10/100Base-TX sang 100Base-FX

Upcom MC102-S-20 thực hiện chuyển đổi giữa tín hiệu điện Ethernet trên cáp đồng và tín hiệu quang trên sợi quang. Phía cáp đồng sử dụng chuẩn 10/100Base-TX, trong khi phía quang sử dụng 100Base-FX. Thiết bị hỗ trợ Full Duplex và Half Duplex. Ở chế độ Full Duplex, dữ liệu có thể truyền và nhận đồng thời khi thiết bị đầu cuối tương thích. Half Duplex vẫn được hỗ trợ cho những trường hợp hệ thống cần làm việc với thiết bị có cấu hình tương ứng.

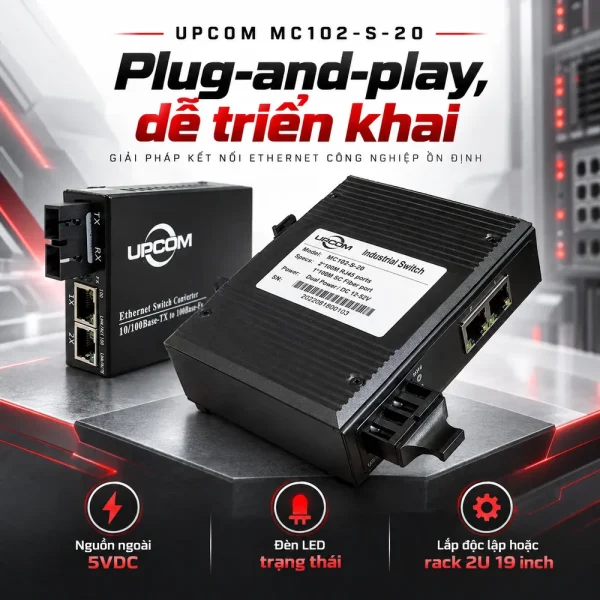

Plug-and-play và đèn LED hỗ trợ vận hành

MC102-S-20 được thiết kế theo cơ chế plug-and-play, không yêu cầu quy trình cấu hình phức tạp trước khi sử dụng trong các mô hình kết nối thông thường. Người triển khai chủ yếu cần bảo đảm đúng nguồn cấp, đúng loại cáp quang và kết nối chính xác giữa cổng Ethernet với cổng quang. Thiết bị tích hợp bốn đèn LED để hỗ trợ theo dõi trạng thái. Các đèn báo giúp kỹ thuật viên kiểm tra nhanh tình trạng nguồn, liên kết và hoạt động của thiết bị trong quá trình lắp đặt hoặc xử lý sự cố. Nguồn cấp của MC102-S-20 là 5VDC từ bộ nguồn ngoài. Khi thay nguồn hoặc tích hợp thiết bị vào hệ thống hiện có, cần kiểm tra đúng điện áp, cực tính và đầu cắm theo tài liệu kỹ thuật hoặc nhãn trên thiết bị.

Triển khai độc lập hoặc trong khung rack tập trung

Upcom MC102-S-20 có thể được sử dụng độc lập tại từng điểm mạng hoặc triển khai trong hệ thống tập trung nếu sử dụng khung rack tương thích. Thông tin sản phẩm đề cập khả năng lắp vào khung 2U 19 inch với 14 khe media converter, phù hợp khi phòng máy cần quản lý nhiều tuyến quang cùng lúc. Trong hệ thống camera IP, thiết bị có thể đặt ở khu vực hiện trường để nhận dữ liệu Ethernet rồi truyền về trung tâm qua cáp quang. Trong mạng LAN giữa hai tòa nhà, MC102-S-20 có thể đóng vai trò chuyển đổi giữa switch Ethernet và tuyến quang Single-mode. Upcom MC102-S-20 phù hợp với các dự án cần chuyển đổi Fast Ethernet 10/100Mbps sang quang Single-mode trong phạm vi đến 20 km, đồng thời cần hai cổng RJ45 tại điểm kết nối. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình, kiểm tra khả năng tương thích của tuyến quang và nhận báo giá theo nhu cầu triển khai thực tế.
