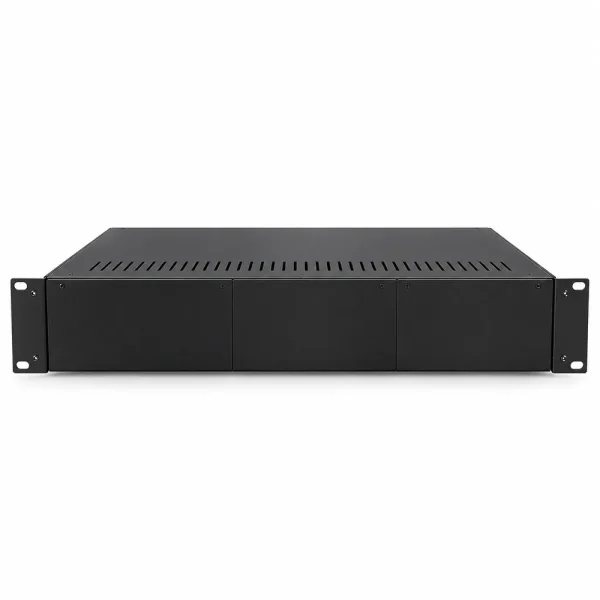

Khung lắp Converter quang BTON 2U 14 SLOT BT-EF14-D220

Khung lắp Converter quang BTON BT-EF14-D220 là thiết bị khung nguồn tập trung, được thiết kế để lắp đặt tối đa 14 bộ chuyển đổi quang điện trong tủ rack 19 inch. Sản phẩm có chiều cao 2U, hỗ trợ cấp nguồn AC và hoạt động trong dải nhiệt độ từ -10°C đến 55°C, phù hợp với hệ thống mạng doanh nghiệp, phòng máy chủ và hạ tầng viễn thông. Thay vì bố trí nhiều converter quang riêng lẻ với từng bộ nguồn, BT-EF14-D220 cho phép tập trung các thiết bị trong cùng một khung lắp. Cấu hình này giúp tiết kiệm không gian, giảm số lượng adapter rời và thuận tiện hơn trong quá trình quản lý, kiểm tra hệ thống.

Tổng quan về khung nguồn tập trung BTON BT-EF14-D220

BTON BT-EF14-D220 thuộc dòng khung lắp media converter của thương hiệu B&TON, được sử dụng trong những hệ thống cần kết nối nhiều đường truyền quang tại một vị trí. Thiết bị có 14 khe cắm độc lập, cho phép bố trí nhiều converter quang tương thích trong cùng một chassis. Khung được thiết kế theo tiêu chuẩn rack 19 inch, chiều cao 2U, đáp ứng yêu cầu lắp đặt trong các tủ mạng thông dụng. Khác với bộ chuyển đổi quang điện, BT-EF14-D220 không trực tiếp thực hiện chức năng chuyển đổi tín hiệu Ethernet sang quang. Sản phẩm đóng vai trò khung lắp và cấp nguồn tập trung cho các converter được bố trí bên trong. Phiên bản D220 thuộc nhóm cấu hình nguồn AC. Theo thông tin dòng sản phẩm BTON BT-EF14, cấu hình này hỗ trợ nguồn kép, tuy nhiên số lượng bộ nguồn đi kèm cần được xác nhận theo từng bộ sản phẩm.

Đặc điểm nổi bật của khung lắp Converter quang BTON BT-EF14-D220

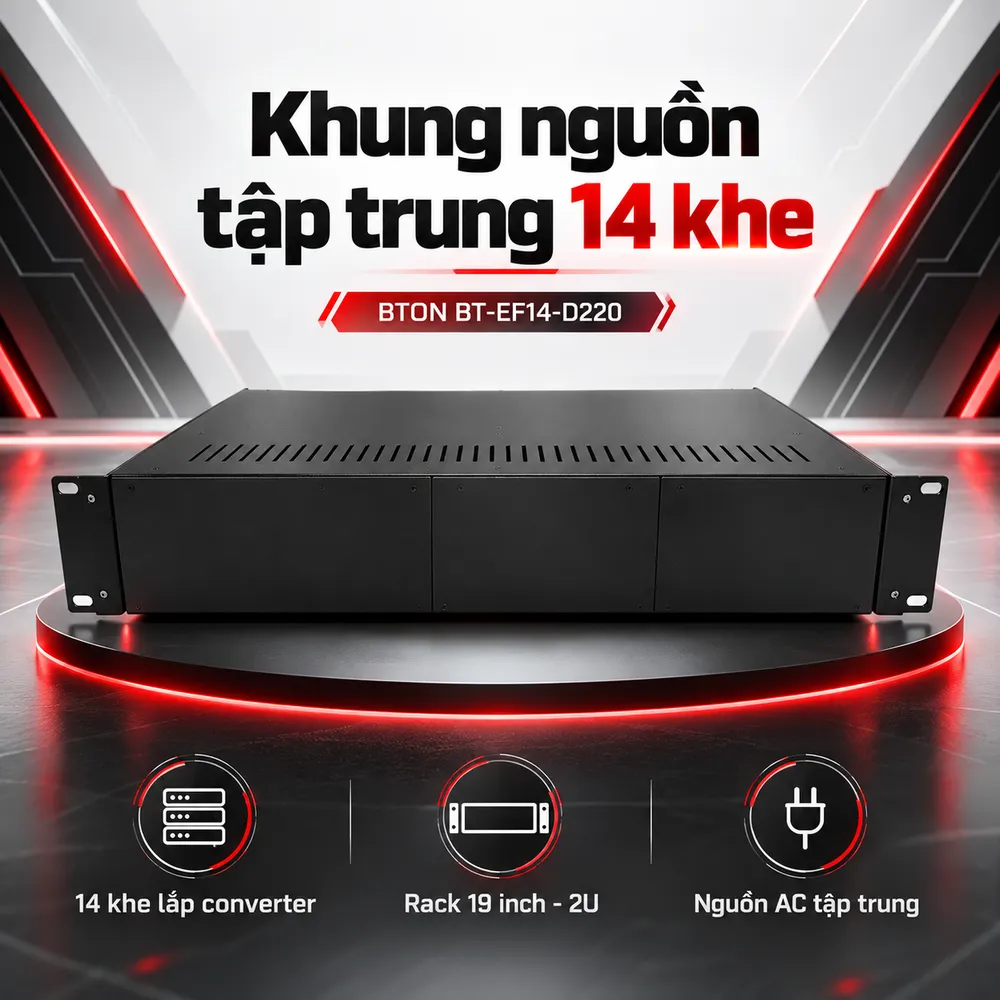

Thiết kế 14 khe cắm Converter quang

BTON BT-EF14-D220 được trang bị 14 khe lắp đặt, phục vụ việc tập trung các bộ chuyển đổi quang điện tại cùng một vị trí kỹ thuật. Mỗi khe được sử dụng để bố trí converter có thiết kế cơ khí và giao diện nguồn phù hợp với khung. Khả năng tập trung nhiều thiết bị giúp hệ thống giảm tình trạng converter đặt rời rạc trên kệ hoặc bên trong tủ mạng. Khi cần kiểm tra đường truyền, kỹ thuật viên có thể xác định vị trí từng converter, theo dõi kết nối và thực hiện thao tác bảo trì thuận tiện hơn. Tuy nhiên, không phải mọi model converter quang đều có thể lắp trực tiếp vào khung. Người dùng cần xác nhận khả năng tương thích trước khi lựa chọn.

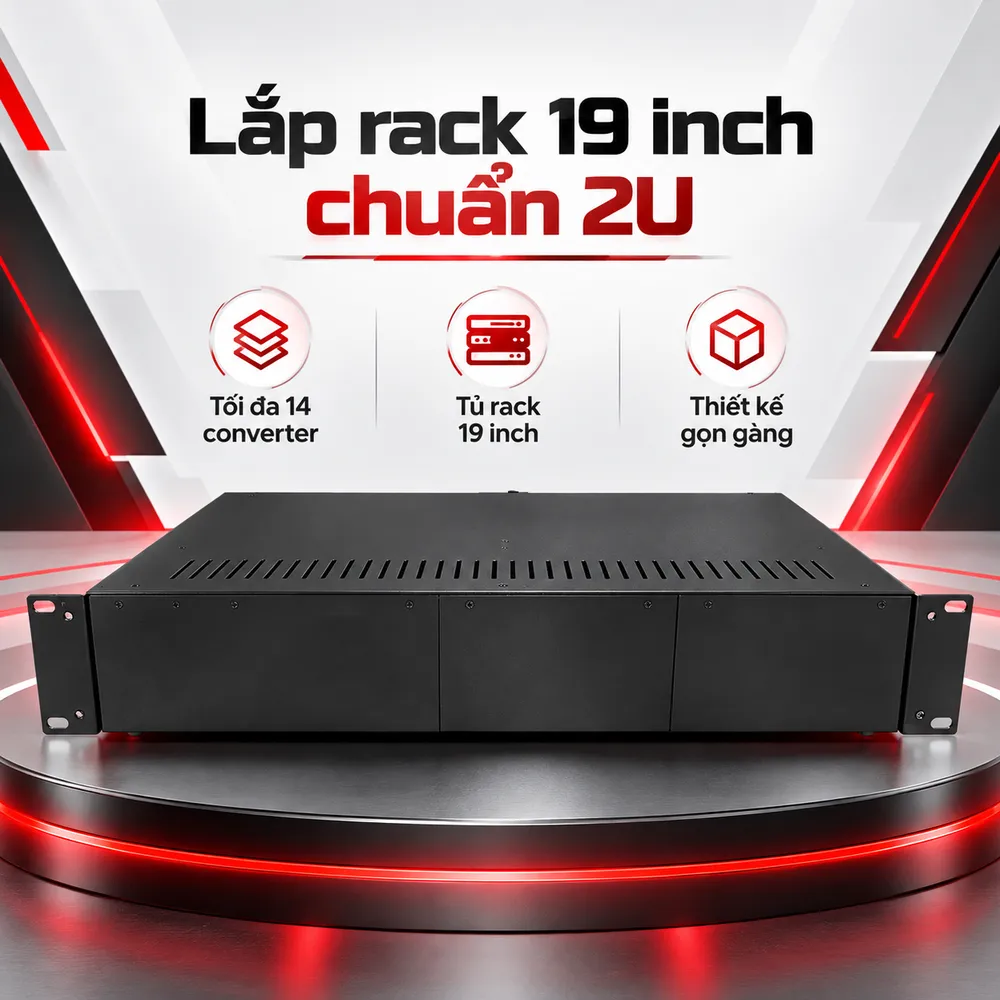

Chuẩn lắp đặt Rack 19 inch, chiều cao 2U

Khung lắp BT-EF14-D220 được thiết kế theo chuẩn rack 19 inch với chiều cao 2U, tương đương khoảng 88,9mm theo kích thước danh định của hệ thống rack. Một số nguồn phân phối công bố kích thước thiết bị 486 × 286 × 90mm. Thiết kế lắp rack giúp bố trí converter cùng những thiết bị mạng khác như switch Ethernet, patch panel hoặc hệ thống phối quang ODF. Khi xây dựng tủ mạng, việc sử dụng khung nguồn tập trung giúp phân chia vị trí thiết bị rõ ràng và hỗ trợ tổ chức dây cáp thuận tiện hơn. Người lắp đặt cần kiểm tra độ sâu tủ rack, khoảng trống thông gió và vị trí cố định khung để bảo đảm điều kiện vận hành phù hợp.

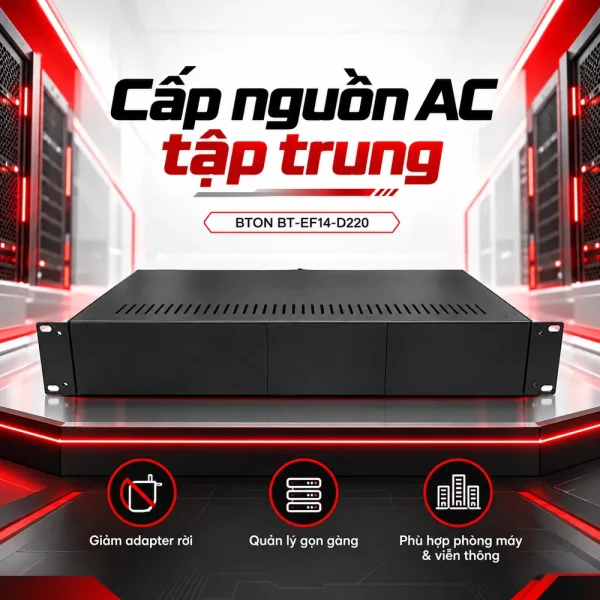

Tích hợp hệ thống cấp nguồn tập trung

Thay vì sử dụng adapter riêng cho từng converter, BT-EF14-D220 cho phép cấp nguồn thông qua hệ thống nguồn chung của khung. Dòng BTON BT-EF14 được công bố có các tùy chọn nguồn AC hoặc DC, trong đó phiên bản D220 thuộc cấu hình nguồn AC kép. Cấu hình nguồn kép có thể hỗ trợ dự phòng khi được trang bị đầy đủ bộ nguồn và đấu nối đúng yêu cầu kỹ thuật. Điều này có ý nghĩa đối với những hệ thống cần duy trì hoạt động của nhiều tuyến truyền dẫn quang. Trước khi sử dụng, cần kiểm tra số lượng nguồn thực tế, điện áp đầu ra và tổng công suất cấp nguồn nhằm bảo đảm đáp ứng tải của các converter đang lắp.

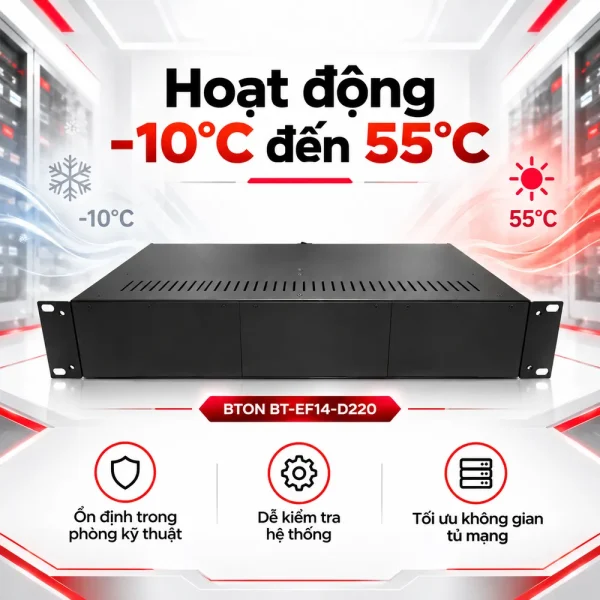

Hoạt động trong dải nhiệt độ -10°C đến 55°C

Theo thông số công bố, khung BTON BT-EF14-D220 hỗ trợ nhiệt độ hoạt động từ -10°C đến 55°C. Dải nhiệt độ này phù hợp với nhiều phòng thiết bị, tủ mạng trong nhà và khu vực kỹ thuật có môi trường được kiểm soát. Tuy nhiên, nhiệt độ hoạt động cho phép không đồng nghĩa thiết bị có thể lắp đặt trực tiếp ngoài trời. Khi sử dụng tại khu vực có độ ẩm cao, bụi hoặc nguy cơ nước xâm nhập, cần bố trí tủ bảo vệ đáp ứng điều kiện môi trường thực tế. Ngoài ra, phải bảo đảm khoảng trống thông gió để hạn chế tích tụ nhiệt khi nhiều converter hoạt động đồng thời.

Hỗ trợ kiểm tra trạng thái nguồn

BTON BT-EF14-D220 có đèn LED chỉ thị nguồn, giúp kỹ thuật viên quan sát tình trạng cấp điện trong quá trình sử dụng. Khi bảo trì, việc tập trung converter trong cùng một khung giúp giảm thời gian tìm kiếm thiết bị hoặc xác định vị trí tuyến kết nối cần kiểm tra. Tuy nhiên, khả năng giám sát trạng thái đường truyền phụ thuộc vào các converter được lắp bên trong, không phải chức năng quản lý mạng mặc định của khung.

Lợi ích khi sử dụng khung nguồn BTON BT-EF14-D220

Lợi ích chính của BT-EF14-D220 là hỗ trợ quản lý tập trung các thiết bị chuyển đổi quang điện, đặc biệt trong hệ thống có nhiều tuyến cáp quang kết nối về một phòng kỹ thuật. Việc sử dụng một khung 14 khe giúp giảm số lượng bộ nguồn rời, hạn chế dây cấp điện phân tán và tạo điều kiện bố trí thiết bị gọn gàng. Bên cạnh đó, thiết kế rack 19 inch giúp kỹ thuật viên dễ dàng tích hợp sản phẩm vào hệ thống tủ mạng hiện có. Đối với những công trình cần bổ sung đường truyền quang, các khe còn trống có thể phục vụ mở rộng khi converter mới đáp ứng yêu cầu tương thích và công suất nguồn.

Lưu ý khi lựa chọn khung lắp Converter quang

Trước khi lựa chọn BT-EF14-D220, cần kiểm tra kích thước converter, chuẩn khay lắp, điện áp cấp nguồn và công suất tiêu thụ của từng thiết bị. Ngoài ra, nên xác nhận cấu hình nguồn AC kép, số lượng bộ nguồn đi kèm và khả năng thay thế thiết bị khi hệ thống đang hoạt động. Cần lưu ý khung nguồn không quyết định tốc độ Ethernet, bước sóng hay khoảng cách truyền quang. Những thông số này phụ thuộc vào từng converter được lắp trong khung.

Mua khung lắp Converter quang BTON BT-EF14-D220 tại HulaTech

Khung lắp Converter quang BTON BT-EF14-D220 là thiết bị phù hợp cho hệ thống cần bố trí tối đa 14 converter trong tủ rack 19 inch, giúp tập trung nguồn điện và tổ chức thiết bị mạng thuận tiện hơn. Khách hàng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị chuyển đổi quang điện đáp ứng yêu cầu truyền dẫn. Liên hệ HulaTech để được tư vấn cấu hình khung nguồn, kiểm tra khả năng tương thích với converter và nhận báo giá phù hợp với nhu cầu triển khai thực tế.
