Switch BTON 4 cổng PoE 10/100/1000M + Fiber BT-6104 FE -25A

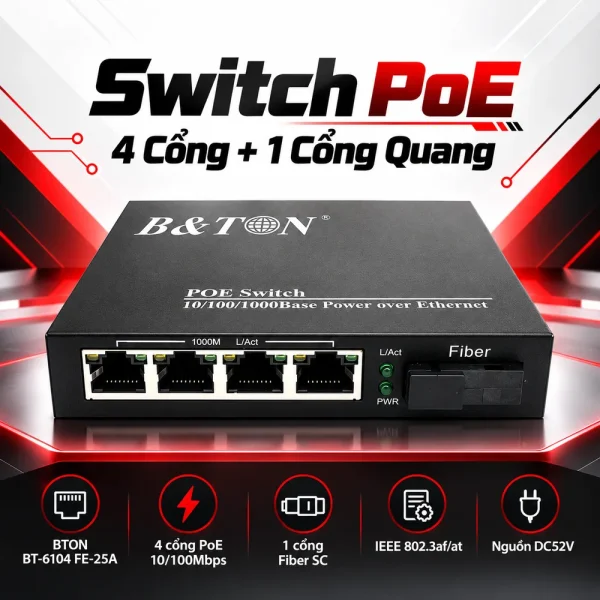

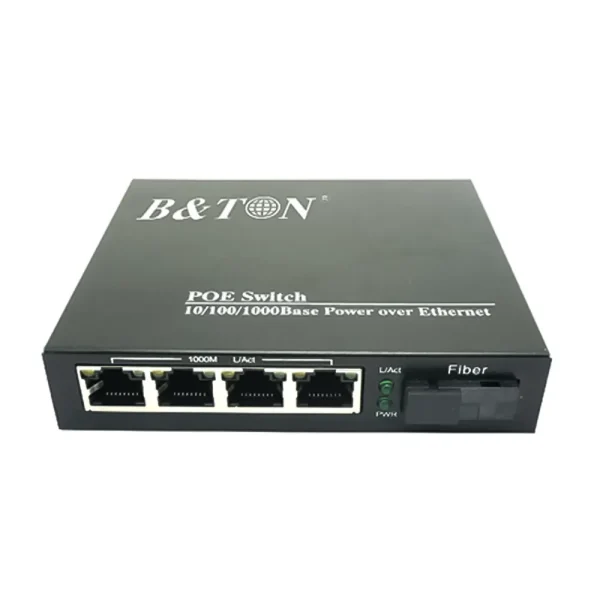

Switch chia mạng BTON BT-6104 FE-25A là thiết bị chuyển mạch tích hợp 4 cổng PoE 10/100Mbps và 1 cổng quang Fiber, được sử dụng để kết nối các thiết bị mạng qua cáp đồng và truyền dữ liệu về hệ thống trung tâm bằng cáp quang. Thiết bị hỗ trợ chuẩn cấp nguồn IEEE 802.3af/at, sử dụng nguồn DC52V và cổng quang SC mặc định. Với khả năng kết hợp truyền dữ liệu và cấp nguồn trên cùng tuyến cáp Ethernet, BTON BT-6104 FE-25A phù hợp cho hệ thống camera IP, điện thoại VoIP và các thiết bị mạng hỗ trợ PoE. Cổng quang uplink giúp triển khai kết nối giữa những vị trí vượt quá giới hạn chiều dài thông thường của cáp mạng đồng.

Đặc điểm nổi bật của Switch BTON BT-6104 FE-25A

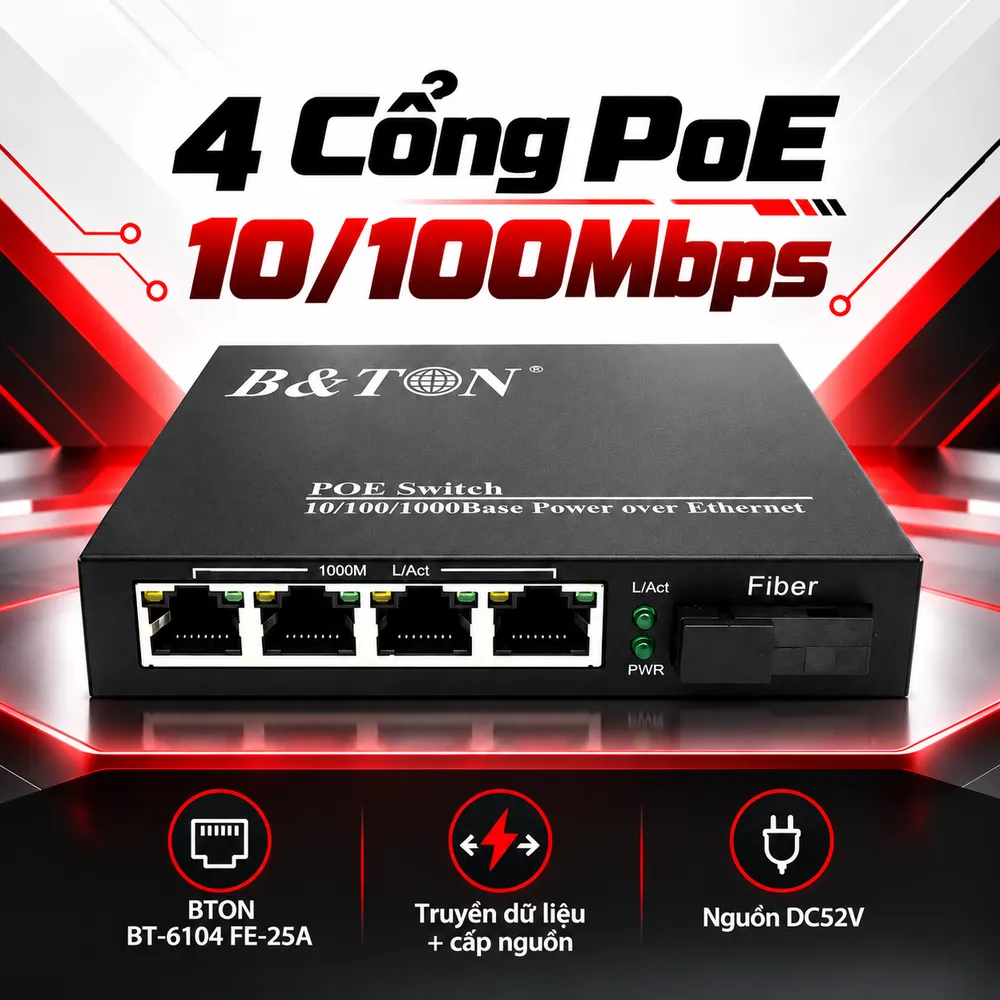

Tích hợp 4 cổng PoE truyền dữ liệu và cấp nguồn

BTON BT-6104 FE-25A được trang bị 4 cổng RJ45 hỗ trợ PoE, cho phép truyền dữ liệu và cung cấp nguồn điện qua cùng một tuyến cáp mạng đến thiết bị tương thích. Nhờ đó, hệ thống camera IP hoặc điện thoại VoIP có thể giảm nhu cầu bố trí ổ cắm điện riêng tại từng điểm lắp đặt. Điều này đặc biệt hữu ích khi triển khai thiết bị trên trần nhà, hành lang hoặc những vị trí khó kéo nguồn điện. Các cổng Ethernet hoạt động ở tốc độ 10/100Mbps và hỗ trợ kết nối bằng cáp mạng phù hợp tiêu chuẩn, chẳng hạn Cat5e hoặc Cat6.

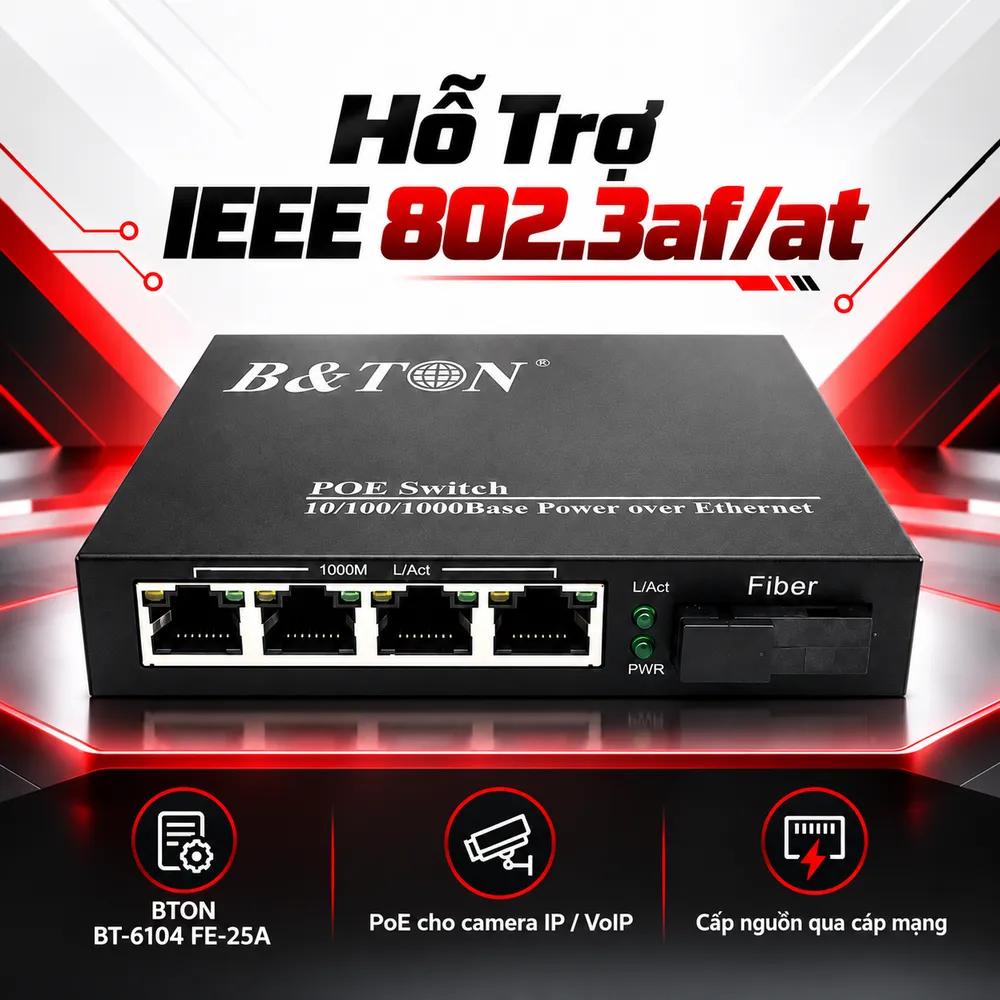

Hỗ trợ chuẩn cấp nguồn IEEE 802.3af/at

Switch hỗ trợ hai chuẩn PoE phổ biến là IEEE 802.3af và IEEE 802.3at. Theo thông số được cung cấp, công suất cấp nguồn mặc định là 15,4W mỗi cổng, trong khi mức 25,5W thuộc cấu hình tùy chọn. Thiết bị có cơ chế nhận diện kết nối PoE trước khi cấp nguồn và ngừng cấp nguồn khi thiết bị nhận PoE được ngắt kết nối. Khi lựa chọn switch, cần đối chiếu công suất tiêu thụ thực tế của từng thiết bị đầu cuối và tổng ngân sách PoE của phiên bản đang sử dụng.

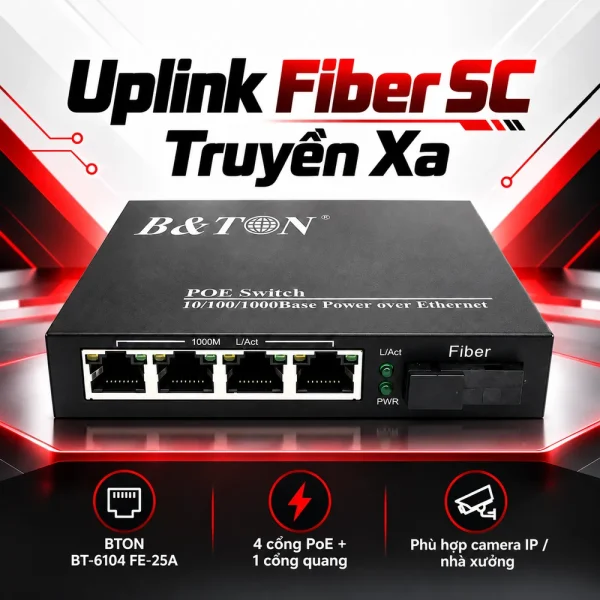

Tích hợp cổng quang Fiber để kết nối đường dài

Bên cạnh 4 cổng RJ45, BTON BT-6104 FE-25A có một cổng Fiber làm đường uplink, sử dụng đầu nối SC theo cấu hình mặc định. Cổng quang cho phép truyền dữ liệu từ switch về thiết bị quang tương thích ở đầu tuyến. Đây là phương án phù hợp khi cần liên kết hệ thống camera giữa các tòa nhà, nhà xưởng hoặc những khu vực cách xa phòng điều khiển. Thông số sản phẩm đề cập các tùy chọn cáp quang Single Mode, Multimode, truyền một sợi hoặc hai sợi với bước sóng và khoảng cách khác nhau. Người dùng cần xác nhận chính xác cấu hình quang của thiết bị để lựa chọn cáp và đầu nối tương ứng.

Hỗ trợ Full Duplex và Auto Uplink

Switch BTON BT-6104 FE-25A hỗ trợ chế độ Full Duplex, giúp thiết bị truyền và nhận dữ liệu đồng thời trên đường Ethernet khi kết nối đáp ứng điều kiện tương ứng. Tính năng Auto Uplink hỗ trợ quá trình kết nối mạng thuận tiện hơn, giảm thao tác xử lý dây kết nối trong những cấu hình Ethernet thông thường. Thiết bị cũng công bố bảng địa chỉ MAC 1K và băng thông chuyển mạch 16Gbps. Tuy nhiên, thông số băng thông chuyển mạch không đồng nghĩa các cổng Ethernet có thể hoạt động ở tốc độ Gigabit.

Đèn LED hỗ trợ kiểm tra trạng thái hoạt động

BTON BT-6104 FE-25A trang bị hệ thống đèn LED gồm Power, PoE và Ethernet. Thông qua các đèn trạng thái, kỹ thuật viên có thể quan sát tình trạng cấp nguồn, hoạt động của cổng mạng và kết nối PoE trong quá trình lắp đặt, kiểm tra hoặc bảo trì. Thiết bị sử dụng nguồn DC52V. Khi thay bộ nguồn, cần kiểm tra điện áp, dòng điện, cực tính và công suất phù hợp với cấu hình thực tế.

Ứng dụng thực tế của BTON BT-6104 FE-25A

Hệ thống camera IP: Switch có thể cấp nguồn cho tối đa bốn thiết bị PoE tương thích, đồng thời truyền dữ liệu về hệ thống giám sát qua đường uplink quang. Mạng văn phòng: Thiết bị phù hợp khi cần kết nối một nhóm thiết bị Ethernet 10/100Mbps và liên kết về mạng trung tâm bằng cáp quang. Nhà xưởng và kho hàng: Cổng Fiber hỗ trợ phương án truyền dữ liệu giữa những khu vực cách xa nhau, trong khi cổng PoE phục vụ thiết bị đầu cuối tại từng điểm lắp đặt. Hệ thống điện thoại IP: Switch có thể kết nối các điện thoại VoIP hỗ trợ chuẩn PoE tương ứng, giúp giảm số lượng bộ cấp nguồn rời.

Những lưu ý khi lựa chọn và lắp đặt

Trước khi triển khai BTON BT-6104 FE-25A, người dùng cần kiểm tra các yếu tố sau:

• Tốc độ truyền dẫn: Các cổng được công bố là 10/100Mbps, không nên mặc định hỗ trợ Gigabit.
• Ngân sách PoE: Xác nhận công suất cấp nguồn tổng và mức công suất từng cổng của phiên bản thực tế.
• Tuyến quang: Kiểm tra loại sợi, bước sóng, đầu nối và khoảng cách truyền dẫn của hai đầu kết nối.
• Chiều dài Ethernet: Tuyến cáp đồng cần nằm trong giới hạn 100m và đáp ứng yêu cầu truyền dữ liệu, cấp nguồn.
• Điều kiện lắp đặt: Cần xác nhận dải nhiệt độ, môi trường sử dụng và yêu cầu bảo vệ thiết bị trước khi lắp ngoài trời.

Ngoài ra, khoảng cách quang tối đa được công bố không có nghĩa mọi phiên bản đều truyền được 120km. Khả năng hoạt động phụ thuộc cấu hình bộ thu phát quang và suy hao thực tế trên tuyến.

Mua Switch PoE BTON BT-6104 FE-25A tại HulaTech

BTON BT-6104 FE-25A phù hợp với hệ thống cần 4 cổng PoE Fast Ethernet kết hợp đường uplink quang, giúp tổ chức kết nối mạng và cấp nguồn cho các thiết bị đầu cuối. Khách hàng đang xây dựng hệ thống mạng truyền dẫn quang có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn các thiết bị chuyển đổi quang điện và phương án kết nối phù hợp. Liên hệ HulaTech để được tư vấn cấu hình BTON BT-6104 FE-25A, kiểm tra thông số PoE, lựa chọn tuyến quang và nhận báo giá theo nhu cầu sử dụng thực tế.
