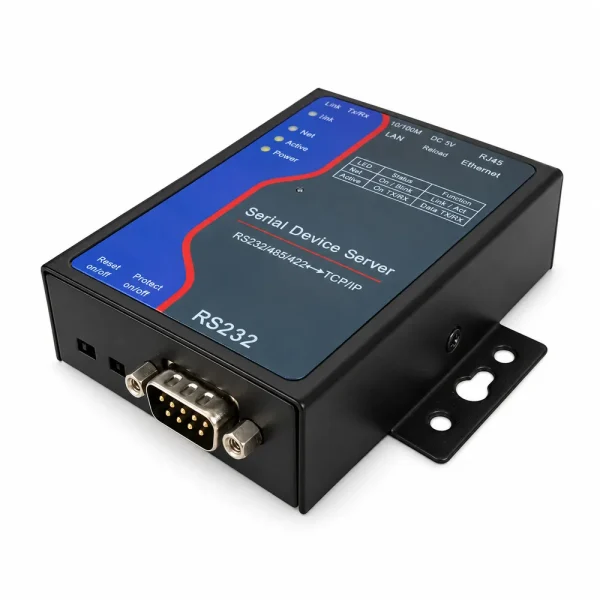

Bộ chuyển đổi 1 cổng RS232/RS485/RS422 sang Ethernet UPCOM MWISB01

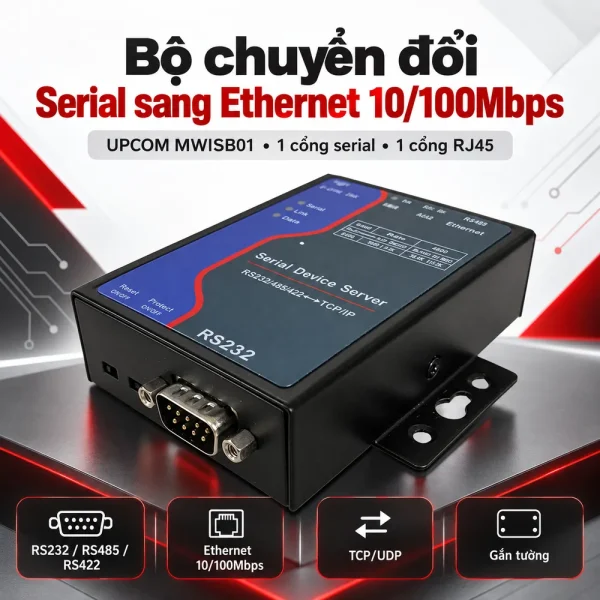

UPCOM MWISB01 là bộ chuyển đổi Serial Device Server được thiết kế để đưa thiết bị sử dụng RS232, RS485 hoặc RS422 lên mạng Ethernet 10/100Mbps. Thiết bị có 1 cổng serial và 1 cổng RJ45, hỗ trợ nhiều chế độ truyền dữ liệu TCP/UDP, nguồn DC9-48V và hoạt động trong dải nhiệt độ từ -40°C đến +75°C. MWISB01 phù hợp với những hệ thống vẫn sử dụng giao tiếp serial như PLC, máy CNC, máy chấm công, UPS, thiết bị đo lường hoặc bộ điều khiển nhưng cần truyền dữ liệu qua hạ tầng mạng IP. Thay vì thay thế toàn bộ thiết bị hiện hữu, bộ chuyển đổi tạo cầu nối giữa cổng nối tiếp và mạng Ethernet.

MWISB01 giải quyết bài toán kết nối Serial với Ethernet như thế nào?

Trong nhiều hệ thống công nghiệp, thiết bị đầu cuối vẫn sử dụng RS232, RS485 hoặc RS422 để trao đổi dữ liệu. Trong khi đó, hạ tầng truyền dẫn giữa các khu vực ngày càng dựa trên mạng Ethernet và TCP/IP. UPCOM MWISB01 đóng vai trò trung gian giữa hai môi trường này. Một phía kết nối với thiết bị serial, phía còn lại kết nối vào mạng Ethernet thông qua cổng RJ45 10/100Mbps. Cấu trúc này phù hợp khi cần đưa dữ liệu từ PLC, máy móc, thiết bị đo hoặc bộ điều khiển về máy tính, máy chủ hoặc hệ thống giám sát qua mạng LAN. Khác với Converter quang được sử dụng để chuyển đổi tín hiệu phục vụ đường truyền cáp quang, MWISB01 tập trung vào việc đưa dữ liệu từ giao tiếp serial RS232/RS485/RS422 lên mạng Ethernet. Vì vậy, hai nhóm thiết bị cần được lựa chọn theo đúng loại tín hiệu và hạ tầng truyền dẫn của hệ thống.

Một cổng Serial hỗ trợ RS232, RS485 và RS422

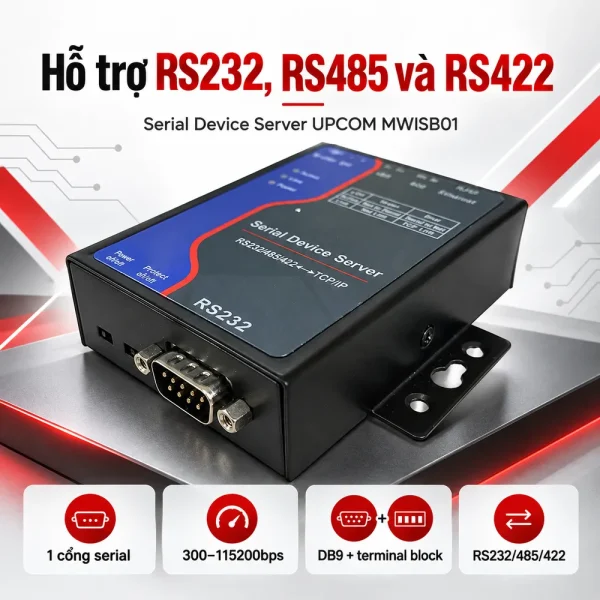

MWISB01 có 1 cổng serial và hỗ trợ ba chuẩn EIA RS232C, RS485 và RS422. Người dùng lựa chọn chuẩn phù hợp với thiết bị đầu cuối đang sử dụng. Đối với RS232, thiết bị sử dụng đầu nối DB9 male với các tín hiệu RXD, TXD, DTR, GND, DSR, RTS và CTS. Đối với RS485 và RS422, giao diện sử dụng terminal block 5 chân bước 5.08 mm. RS485 gồm D+, D- và GND; RS422 gồm T+, T-, R+, R- và GND. Tốc độ truyền serial hỗ trợ từ 300 đến 115200bps. Người dùng có thể cấu hình 5, 6, 7 hoặc 8 bit dữ liệu; parity gồm None, Even, Odd, Space hoặc Mark; stop bit hỗ trợ 1, 1.5 hoặc 2 bit. Với RS485, MWISB01 sử dụng cơ chế điều khiển hướng truyền tự động dựa trên luồng dữ liệu. Theo thông số được cung cấp, RS485/RS422 hỗ trợ tải 32 điểm polling và có thể tùy chỉnh lên 128 điểm.

Kết nối Ethernet 10/100Mbps với nhiều chế độ TCP và UDP

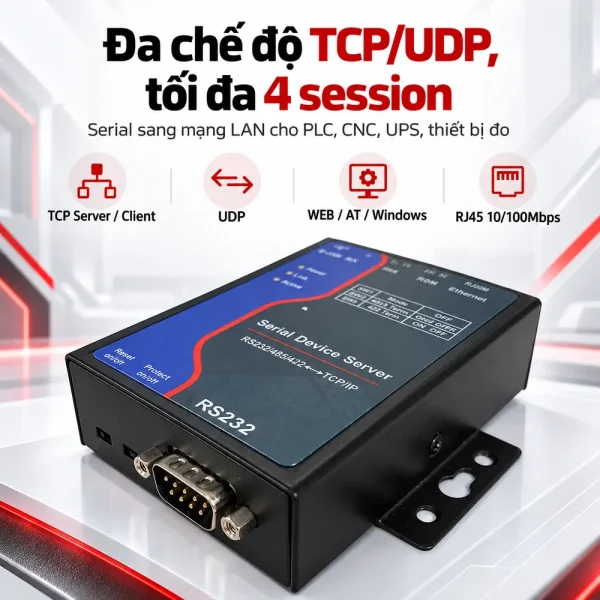

Phía mạng của MWISB01 sử dụng 1 cổng RJ45 hỗ trợ 10Base-T và 100Base-TX. Tốc độ 10/100Mbps được tự động nhận dạng, đồng thời thiết bị hỗ trợ MDI/MDI-X tự động. Cổng Ethernet có thể hoạt động ở chế độ Full Duplex hoặc Half Duplex theo cơ chế tự thích ứng. Về giao thức, thiết bị hỗ trợ TCP, UDP, ARP, HTTP, ICMP, DHCP và DNS. MWISB01 cung cấp nhiều chế độ vận hành gồm TCP Server, TCP Client, TCP Auto, UDP, Advanced TCP Server và Advanced UDP. Thiết bị hỗ trợ tối đa 4 session theo thông số sản phẩm. Đây là yếu tố cần xem xét khi thiết kế hệ thống có nhiều kết nối mạng cùng truy cập vào một thiết bị serial.

Ba phương thức cấu hình cho từng mô hình triển khai

UPCOM MWISB01 hỗ trợ cấu hình qua giao diện WEB, lệnh AT trên cổng serial và công cụ cấu hình trên Windows. Giao diện WEB phù hợp khi thiết bị đã được kết nối vào mạng và người quản trị cần cấu hình thông số thông qua trình duyệt. Lệnh AT có thể được sử dụng trong những trường hợp cần thao tác trực tiếp qua serial. Công cụ Windows cung cấp thêm một phương thức cấu hình tại máy tính quản trị. Tài liệu cũ của sản phẩm có đề cập các phiên bản Windows 95/98/Me, Windows NT và Windows 2000/XP/2003. Đây đều là các hệ điều hành đã cũ, vì vậy nếu triển khai với Windows hiện đại, khả năng tương thích của phần mềm cấu hình nên được xác nhận lại với nhà cung cấp hoặc tài liệu UPCOM hiện hành.

Nguồn DC9-48V phù hợp với hệ thống công nghiệp

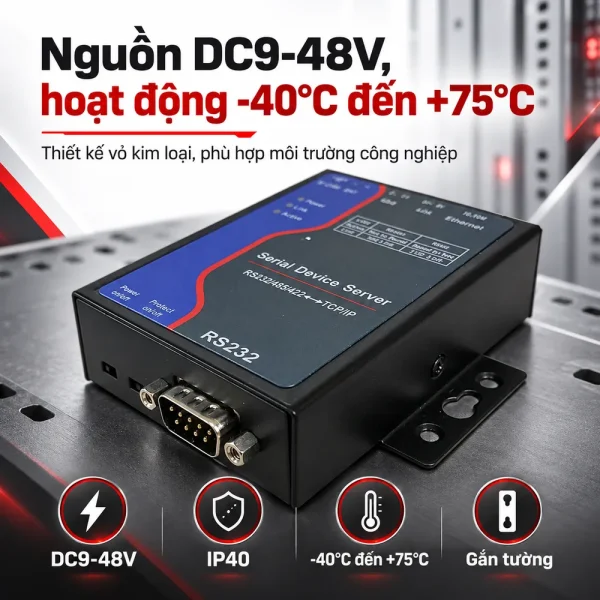

MWISB01 sử dụng nguồn điện một chiều DC9-48V thông qua terminal block 3 chân bước 5.08 mm. Thiết bị hỗ trợ bảo vệ đảo cực nguồn. Công suất tiêu thụ được công bố ở mức khoảng 0.80W khi không tải và 0.84W khi đầy tải tại nguồn 12VDC. Dải nguồn rộng giúp thiết bị dễ tích hợp vào nhiều tủ điện hoặc hệ thống cấp nguồn công nghiệp. Tuy nhiên, khi lựa chọn nguồn, người dùng vẫn cần kiểm tra điện áp, công suất và phương thức đấu nối theo tài liệu kỹ thuật.

Thiết kế vỏ kim loại và dải nhiệt độ -40°C đến +75°C

MWISB01 sử dụng vỏ kim loại, cấp bảo vệ được công bố là IP40. Thiết bị có kích thước 69 × 22 × 100 mm và khối lượng khoảng 240 g. Phương thức lắp đặt là gắn tường, phù hợp với tủ điện, bảng kỹ thuật hoặc vị trí cố định trong hệ thống. Thiết bị hoạt động trong dải nhiệt độ từ -40°C đến +75°C và lưu trữ từ -40°C đến +85°C. Độ ẩm tương đối cho phép từ 5% đến 95%, không ngưng tụ.

Khả năng đáp ứng các tiêu chuẩn môi trường công nghiệp

MWISB01 được thiết kế theo một số tiêu chuẩn IEC dành cho thiết bị công nghiệp. Về ESD, thiết bị áp dụng IEC 61000-4-2 Level 3 với mức phóng điện qua không khí ±8kV và tiếp xúc ±6kV. Đối với EFT/B theo IEC 61000-4-4 Level 3, nguồn chịu mức ±2kV, trong khi giao diện Ethernet và serial ở mức ±1kV. Về Surge theo IEC 61000-4-5 Level 2, nguồn hỗ trợ common mode ±2kV và differential mode ±1kV. Ethernet đạt ±2kV; giao diện serial đạt common mode ±1kV và differential mode ±1kV. Thiết bị cũng có thông tin tuân theo IEC 60068-2-27 về shock, IEC 60068-2-32 về rơi tự do và IEC 60068-2-6 về rung. UPCOM MWISB01 phù hợp cho các dự án cần duy trì thiết bị serial hiện có nhưng muốn truyền dữ liệu qua mạng Ethernet 10/100Mbps. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình RS232/RS485/RS422, chế độ TCP/UDP và nhận báo giá theo số lượng triển khai thực tế.
