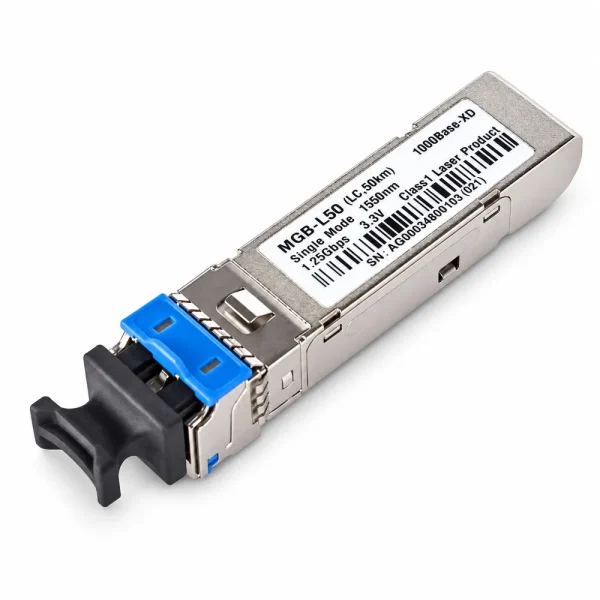

Module quang PLANET 1000Mbps Gigabit Ethernet SFP MGB-L50

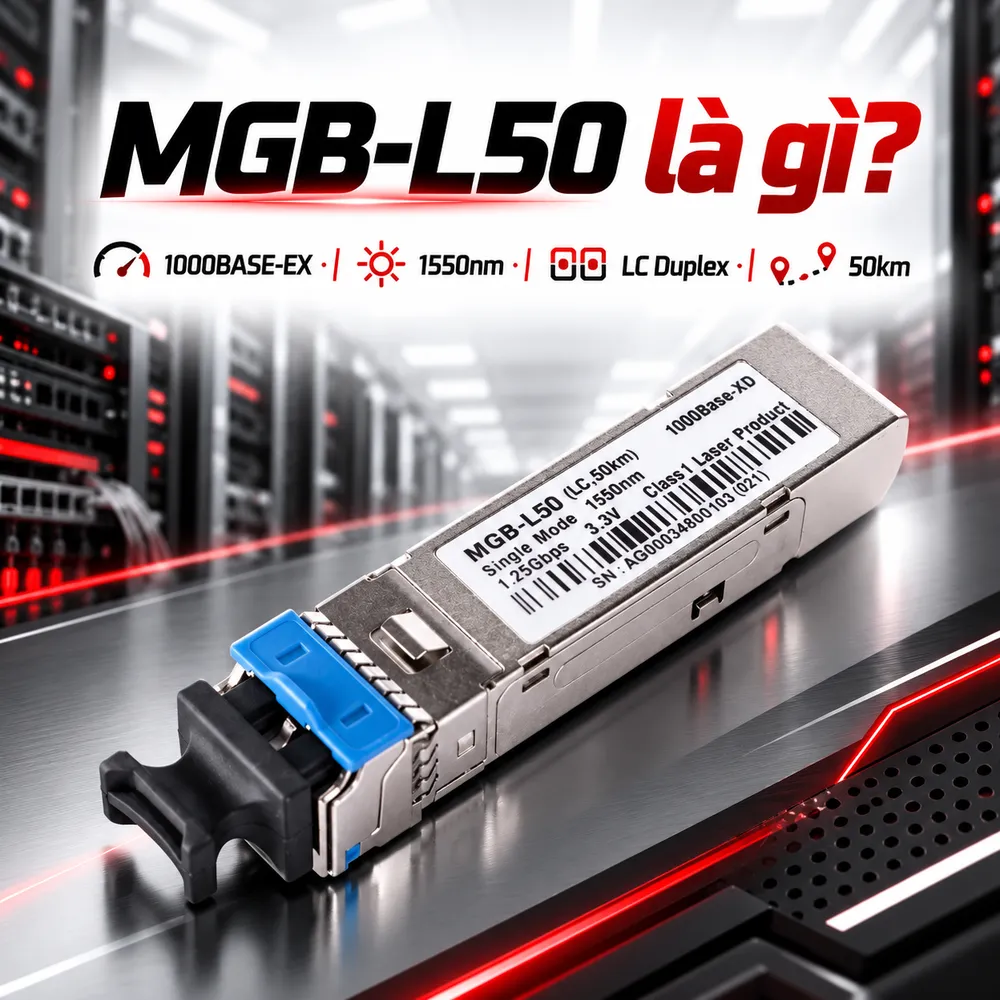

Module quang PLANET MGB-L50 là bộ thu phát SFP Gigabit Ethernet dành cho đường truyền cáp quang Singlemode, sử dụng bước sóng 1550nm và đầu nối LC Duplex. Khoảng cách danh định đạt 50km, phù hợp kết nối hai điểm mạng cách xa nhau khi chất lượng tuyến quang và công suất thu phát đáp ứng yêu cầu. Thiết bị hỗ trợ cắm nóng trên switch hoặc media converter có khe SFP tương thích.

MGB-L50 giải quyết nhu cầu kết nối nào trong mạng doanh nghiệp?

Một đường uplink giữa các tòa nhà, kho vận hoặc trạm kỹ thuật đôi khi vượt xa giới hạn 100m của Ethernet trên cáp đồng. Nếu mạng hiện hữu đã có sợi Singlemode, triển khai module quang tại hai đầu là phương án giúp tận dụng hạ tầng và tránh bổ sung thiết bị trung gian dọc tuyến. PLANET MGB-L50 hỗ trợ chuẩn 1000BASE-EX Gigabit 1Gbps, thích hợp truyền dữ liệu giữa switch truy cập và switch tập trung khi lưu lượng nằm trong khả năng của cổng. Công suất xử lý, tính năng VLAN hoặc định tuyến vẫn do thiết bị chủ quyết định; module chỉ đảm nhiệm chuyển đổi giao diện điện và quang. Mã MGB-L50 cần được phân biệt với MGB-LX hoặc MGB-L40 trong cùng dòng sản phẩm. Do đó, khi chọn Module Quang SFP cho mạng đường dài, phải đối chiếu model, tốc độ cổng, bước sóng, loại sợi và thông số quang của đầu đối diện, không dựa vào hình dạng module.

Ba yếu tố kỹ thuật quyết định khả năng vận hành

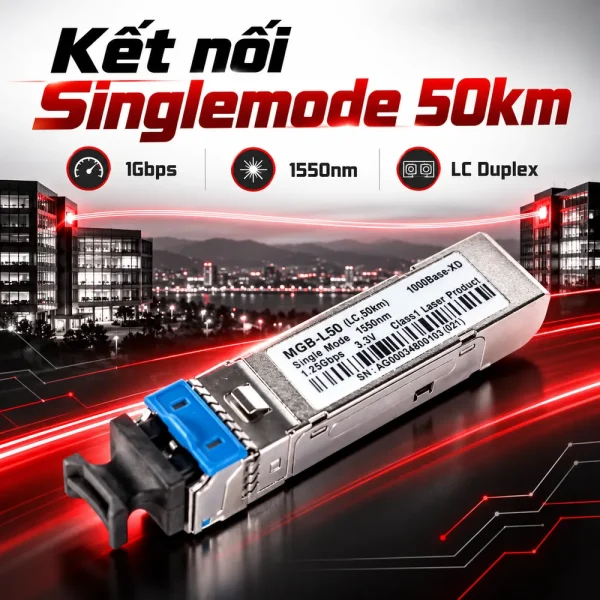

Bước sóng 1550nm và cự ly truyền dẫn 50km

Theo thông tin PLANET, MGB-L50 sử dụng bước sóng 1550nm trên cáp Singlemode với khoảng cách tối đa 50km. Bước sóng 1550nm phù hợp truyền dẫn đường dài, nhưng không tự bảo đảm một tuyến thực tế dài 50km sẽ hoạt động ổn định. Chiều dài tuyến cần được đánh giá cùng suy hao cáp, số mối hàn, đầu nối và các điểm phối quang. Khi chọn module đối ứng, cần bảo đảm tốc độ, bước sóng thu phát và dải công suất tương thích. Không ghép tùy ý với module BiDi một sợi có bước sóng khác chỉ vì đầu nối đều mang tên LC.

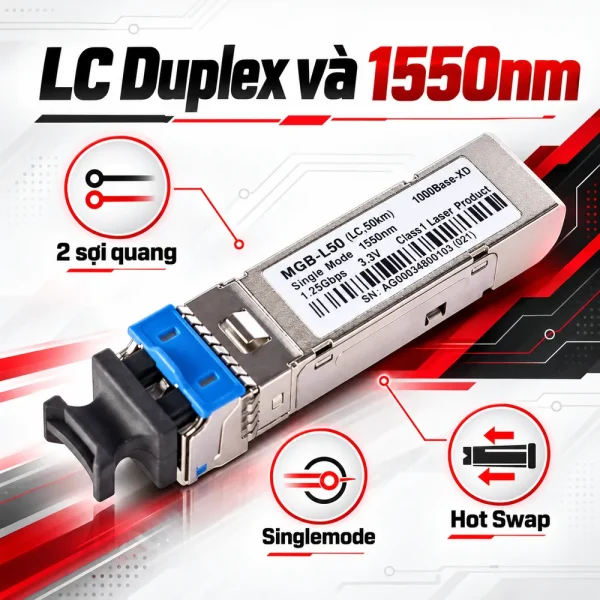

Đầu LC Duplex và nguyên tắc đấu nối hai sợi

MGB-L50 thuộc nhóm SFP quang song công, sử dụng hai sợi Singlemode riêng biệt. Một sợi nối chân phát Tx của thiết bị thứ nhất tới chân nhận Rx của thiết bị thứ hai; sợi còn lại thực hiện chiều ngược lại. Khi đó, dây nhảy phải phù hợp kiểu đầu nối và cách đánh bóng được thiết bị yêu cầu. Bề mặt connector bị bẩn hoặc bị xước có thể làm tăng suy hao, gây lỗi liên kết dù cấu hình switch hoàn toàn chính xác.

Nhiệt độ làm việc và công suất quang

PLANET công bố dải nhiệt độ vận hành của MGB-L50 từ 0 đến 60°C. Nếu lắp trong tủ ngoài trời, khu vực nắng nóng hoặc phòng thiết bị thông gió kém, cần đo điều kiện thực tế và chọn thiết bị phù hợp. Khoảng cách tối đa phải được kiểm chứng bằng ngân sách công suất quang. Người thiết kế cần lấy công suất phát, độ nhạy thu và ngưỡng quá tải thu từ datasheet đúng phiên bản, sau đó trừ suy hao tuyến và phần dự phòng. Đường quá ngắn cũng cần kiểm tra nguy cơ công suất thu vượt ngưỡng cho phép; khi cần, sử dụng bộ suy hao quang đúng trị số. Không nên mặc định MGB-L50 có chức năng DDM nếu chưa xác nhận thông tin chính hãng cho lô hàng.

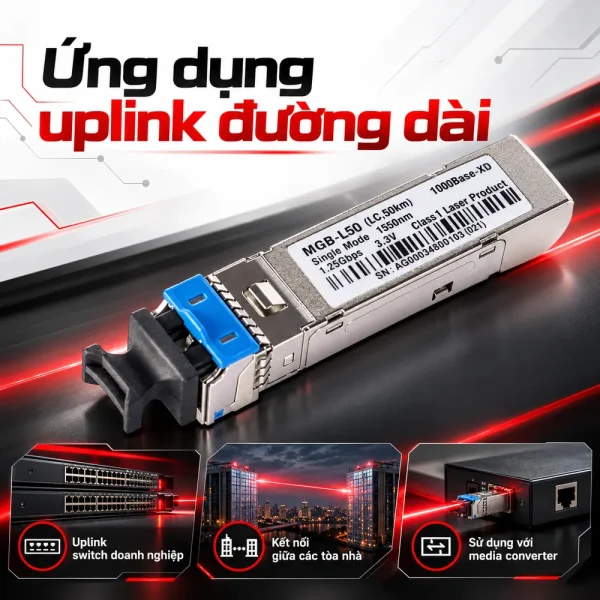

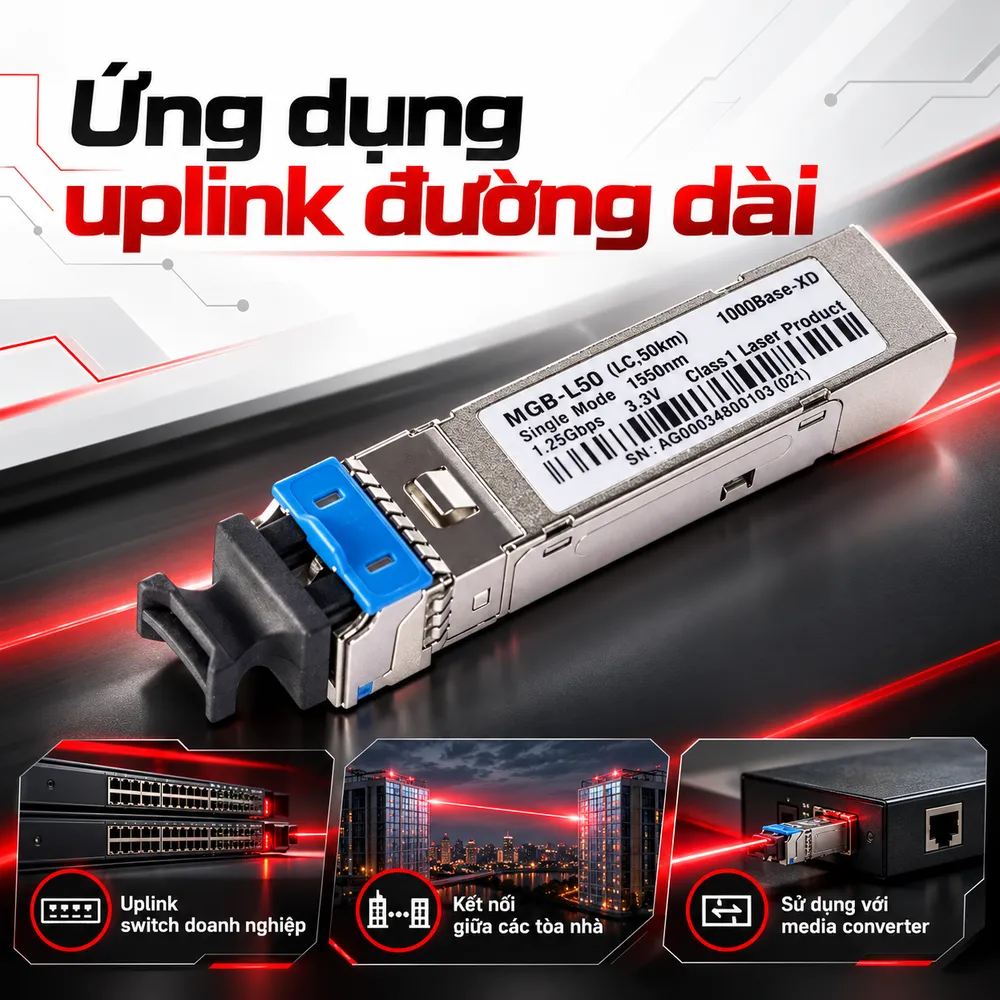

Ứng dụng MGB-L50 tại tòa nhà, nhà xưởng và mạng camera

Với nhà xưởng hoặc khu công nghiệp, giải pháp thích hợp khi các tủ mạng nằm xa nhau và việc lắp thêm switch trung gian gây khó khăn cho cấp điện, bảo trì hoặc an toàn thiết bị. Ở hệ thống camera IP, module truyền lưu lượng từ switch tập trung camera về phòng giám sát hoặc máy chủ ghi hình. Số camera có thể phục vụ không có giá trị cố định: cần cộng bitrate các luồng video, lưu lượng quản trị, dữ liệu bổ sung và dự phòng băng thông trước khi lựa chọn uplink 1Gbps. MGB-L50 cũng có thể kết nối những điểm mạng thuộc trường học, kho hàng hoặc khuôn viên doanh nghiệp. Tuy nhiên, công nghệ SFP không cung cấp PoE cho camera hay điểm truy cập Wi-Fi. Nếu hệ thống cần cấp điện qua Ethernet, chức năng đó phải do switch PoE hoặc thiết bị cấp nguồn riêng đảm nhiệm.

Kiểm tra tương thích, nghiệm thu và lựa chọn tại HulaTech

Trước khi mua, hãy xác định model switch, loại khe SFP, phiên bản phần mềm và danh sách transceiver được hỗ trợ. Việc module vừa khe cắm không chứng minh thiết bị chủ sẽ nhận diện đúng hoặc cho phép liên kết chạy ổn định. Cần xác minh cả cấu hình cổng ở hai đầu và loại cáp Singlemode đang sử dụng. Trong thi công, vệ sinh đầu LC, kiểm tra hướng Tx/Rx, giữ bán kính uốn của cáp và không nhìn trực tiếp vào cổng quang đang phát. Sau khi lắp, theo dõi trạng thái Link, tốc độ liên kết và bộ đếm lỗi; nếu có sự cố, ưu tiên kiểm tra dây nhảy, đầu nối, suy hao tuyến và module đối ứng trước khi thay phần cứng. PLANET MGB-L50 phù hợp cho kết nối Gigabit 1550nm trên hai sợi Singlemode với cự ly danh định 50km. HulaTech hỗ trợ đối chiếu thiết bị chủ, chọn phụ kiện phối quang và báo giá theo điều kiện hạ tầng thực tế, giúp tránh mua nhầm mã hoặc lựa chọn cấu hình vượt nhu cầu sử dụng.
