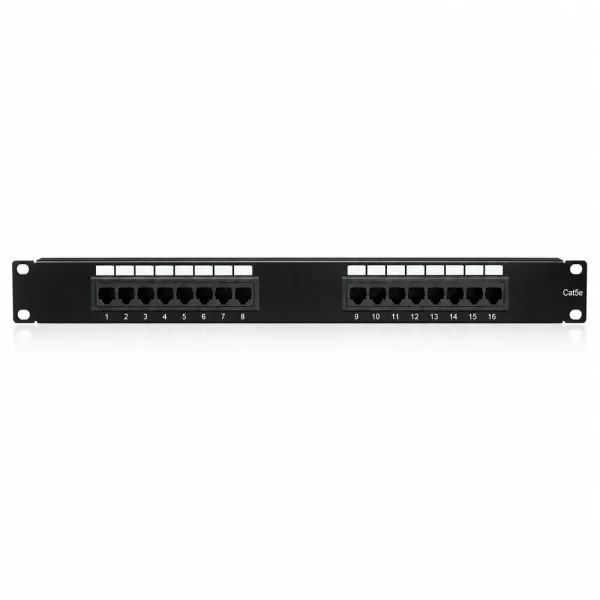

Patch panel Commscope 16 port Cat5e

Patch panel COMMSCOPE 16 port Cat5e là thiết bị đấu nối và quản lý cáp mạng phù hợp cho văn phòng, phòng kỹ thuật, hệ thống camera, cửa hàng và các tủ mạng có số lượng điểm kết nối vừa phải. Sản phẩm được trang bị 16 cổng Modular Jack chuẩn Cat5e, thiết kế cao 1U và lắp đặt trên khung rack 19 inch. Patch panel hỗ trợ hai chuẩn đấu dây T568A và T568B, giúp kỹ thuật viên dễ triển khai đồng bộ hệ thống cáp mạng. Việc tập trung các đường dây về một bảng đấu nối riêng giúp hệ thống LAN được tổ chức khoa học, thuận tiện kiểm tra, thay đổi kết nối và bảo trì khi xảy ra sự cố.

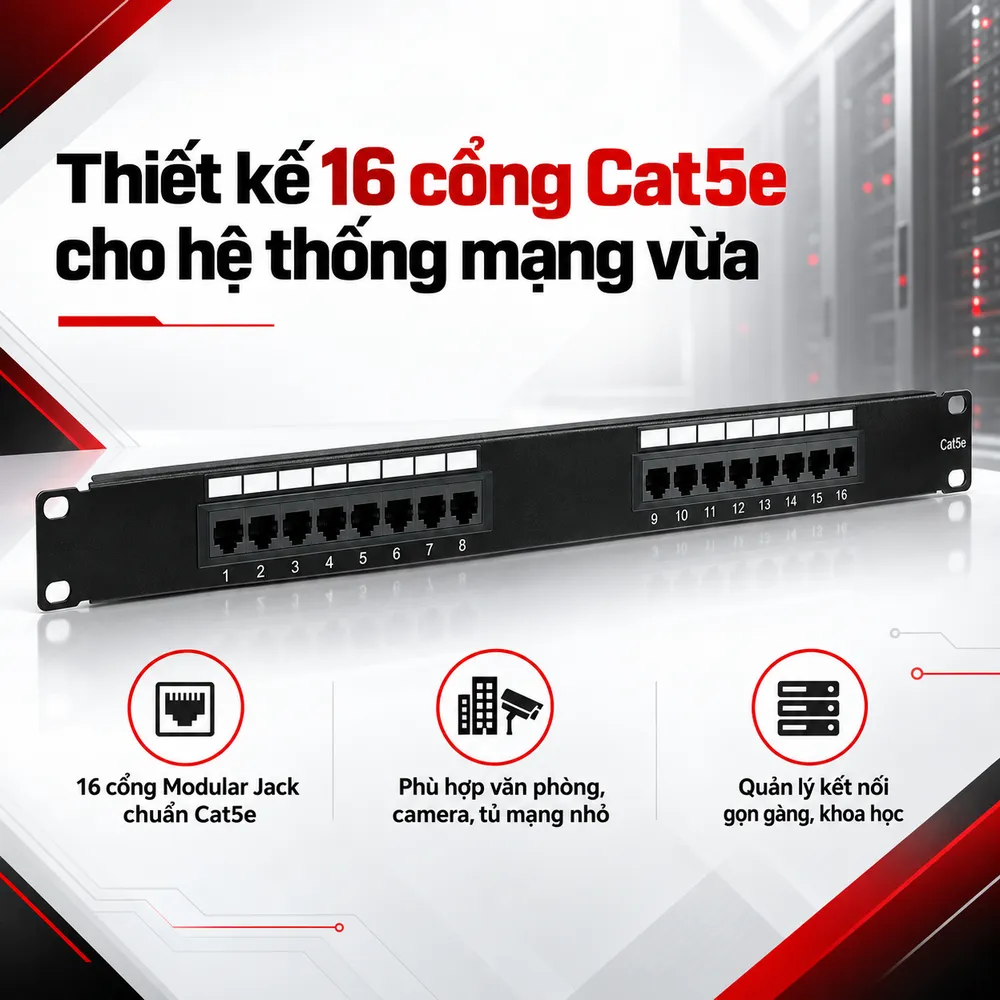

Thiết kế 16 cổng Cat5e phù hợp hệ thống mạng vừa

Patch panel COMMSCOPE được bố trí 16 cổng Modular Jack chuẩn Cat5e. Cấu hình này phù hợp với các hệ thống không cần đến 24 hoặc 48 điểm mạng nhưng vẫn yêu cầu phương án quản lý cáp chuyên nghiệp. Mỗi cổng trên patch panel có thể tương ứng với một điểm mạng cụ thể như máy tính, máy in, camera IP, access point, điện thoại IP hoặc thiết bị đầu cuối khác. Kỹ thuật viên có thể đánh số từng cổng theo khu vực sử dụng, chẳng hạn cổng 1–4 dành cho phòng kế toán, cổng 5–8 cho bộ phận kinh doanh và các cổng còn lại dành cho camera hoặc thiết bị Wi-Fi. Cách phân chia rõ ràng giúp việc kiểm tra và xác định đường mạng nhanh hơn, đặc biệt khi hệ thống đã đi dây âm tường hoặc đi trên máng cáp.

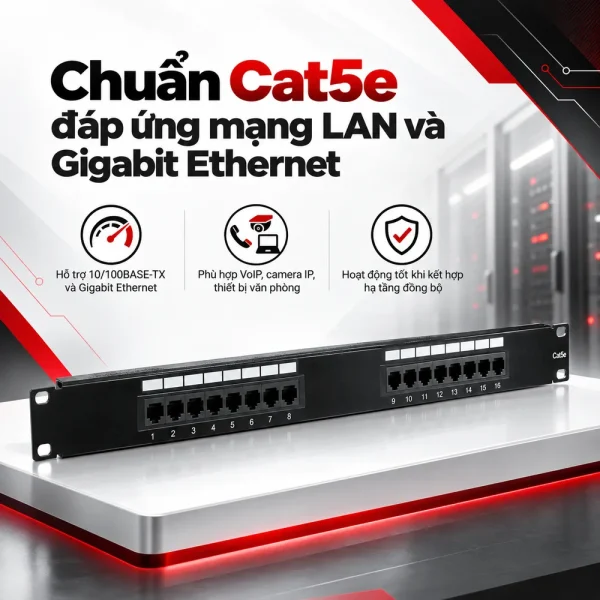

Chuẩn Cat5e đáp ứng mạng LAN và Gigabit Ethernet

Patch panel COMMSCOPE 16 port sử dụng Modular Jack Cat5e, phù hợp với nhiều hệ thống mạng LAN đang được triển khai tại văn phòng và doanh nghiệp. Theo thông tin kỹ thuật của dòng sản phẩm, patch panel hỗ trợ các ứng dụng mạng phổ biến như 10/100BASE-TX, Gigabit Ethernet, VoIP, ISDN, ATM và những ứng dụng truyền dữ liệu tương thích với hạ tầng Cat5e. Khi kết hợp với cáp mạng Cat5e, dây nhảy Cat5e, switch và thiết bị mạng đồng bộ, sản phẩm có thể được sử dụng cho hệ thống truyền dữ liệu nội bộ, camera IP, điện thoại mạng và nhiều thiết bị văn phòng. Hiệu suất thực tế của toàn tuyến phụ thuộc vào chất lượng cáp, đầu nối, dây nhảy, chiều dài đường truyền và kỹ thuật thi công. Vì vậy, các thành phần trong hệ thống nên được lựa chọn đồng bộ để đảm bảo hiệu suất phù hợp với thiết kế.

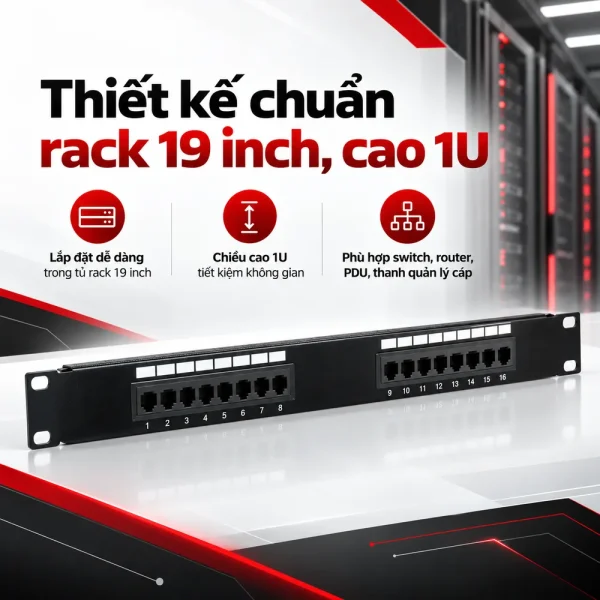

Thiết kế chuẩn rack 19 inch, cao 1U

Patch panel COMMSCOPE 16 port Cat5e được thiết kế theo chuẩn rack 19 inch và có chiều cao 1U. Đây là kích thước phổ biến trên các loại tủ mạng và tủ server, giúp sản phẩm dễ dàng lắp đặt cùng switch, router, PDU và thanh quản lý cáp. Thiết kế 1U đặc biệt phù hợp với những tủ rack nhỏ hoặc hệ thống cần tiết kiệm không gian. Thay vì sử dụng panel 24 cổng nhưng để trống nhiều vị trí, cấu hình 16 cổng đáp ứng sát hơn nhu cầu thực tế tại văn phòng nhỏ hoặc tủ mạng từng khu vực. Khi bố trí patch panel gần switch, kỹ thuật viên có thể sử dụng dây nhảy mạng ngắn để giảm lượng dây dư và giúp mặt trước tủ rack gọn gàng hơn.

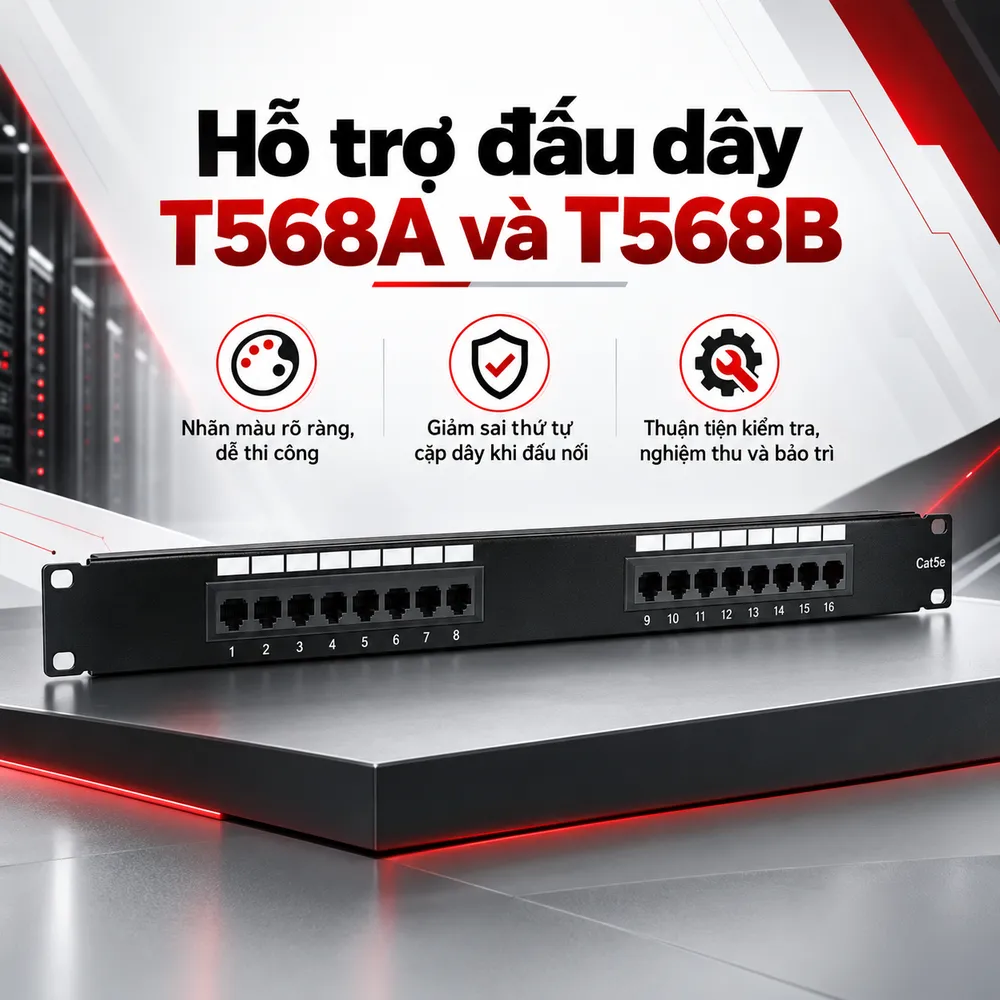

Hỗ trợ đấu dây T568A và T568B

Một điểm quan trọng của Patch panel COMMSCOPE 16 port Cat5e là hệ thống nhãn màu hỗ trợ hai chuẩn đấu dây T568A và T568B. Mã màu giúp kỹ thuật viên xác định đúng vị trí của từng cặp dây xoắn khi thực hiện đấu nối. Điều này giúp hạn chế sai thứ tự dây và duy trì sự đồng nhất giữa các điểm mạng trong cùng một công trình. Khi hệ thống đã lựa chọn T568A hoặc T568B, kỹ thuật viên có thể căn cứ trực tiếp vào ký hiệu trên patch panel để thi công đúng chuẩn. Đây cũng là yếu tố cần quan tâm khi lựa chọn Phụ kiện mạng cho dự án, bởi một hệ thống được đấu dây đồng nhất sẽ thuận tiện hơn khi kiểm tra, nghiệm thu và bảo trì sau này.

Kiểu dáng SL hỗ trợ thi công chuyên nghiệp

Patch panel Cat5e COMMSCOPE sử dụng kiểu dáng SL, phù hợp với hệ sinh thái đầu nối và công cụ thi công COMMSCOPE tương ứng. Thiết kế này hướng tới việc tạo các điểm đấu nối đồng đều, rõ ràng và thuận tiện khi thi công số lượng nhiều. Việc sử dụng đúng công cụ termination tương thích giúp kỹ thuật viên thao tác nhanh hơn, đồng thời hỗ trợ tạo độ đồng nhất giữa các cổng trên toàn bộ patch panel. Đối với dự án cần nhiều điểm mạng, sự đồng nhất trong quá trình đấu nối giúp việc kiểm tra sau thi công và nghiệm thu hệ thống trở nên thuận tiện hơn. Hulatech cung cấp các dòng patch panel COMMSCOPE cùng cáp mạng, dây nhảy, nhân mạng, thanh quản lý cáp, tủ rack và các thiết bị phục vụ triển khai mạng LAN. Khách hàng đang xây dựng văn phòng, hệ thống camera hoặc phòng kỹ thuật có thể liên hệ Hulatech để được tư vấn lựa chọn cấu hình patch panel phù hợp với số lượng điểm mạng và nhận báo giá theo nhu cầu thực tế.
