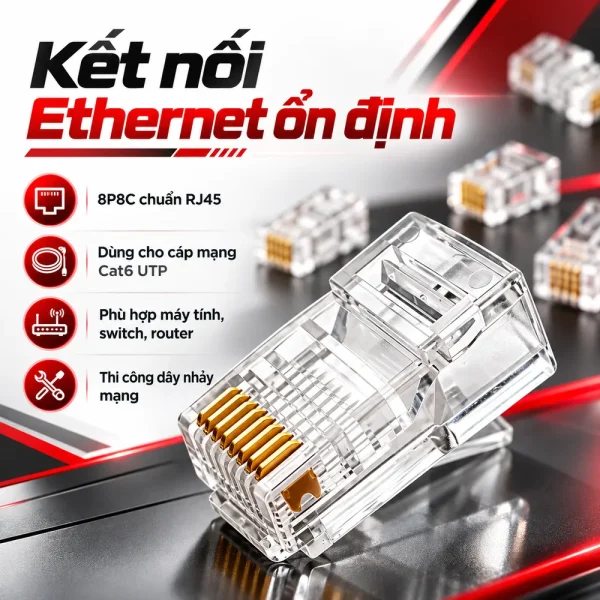

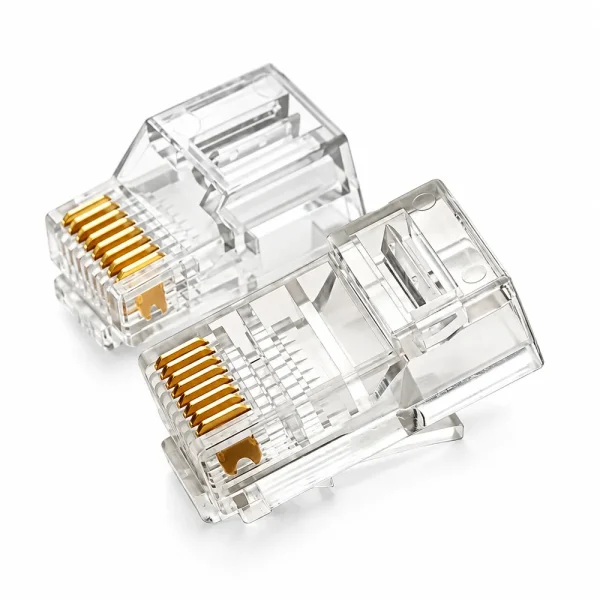

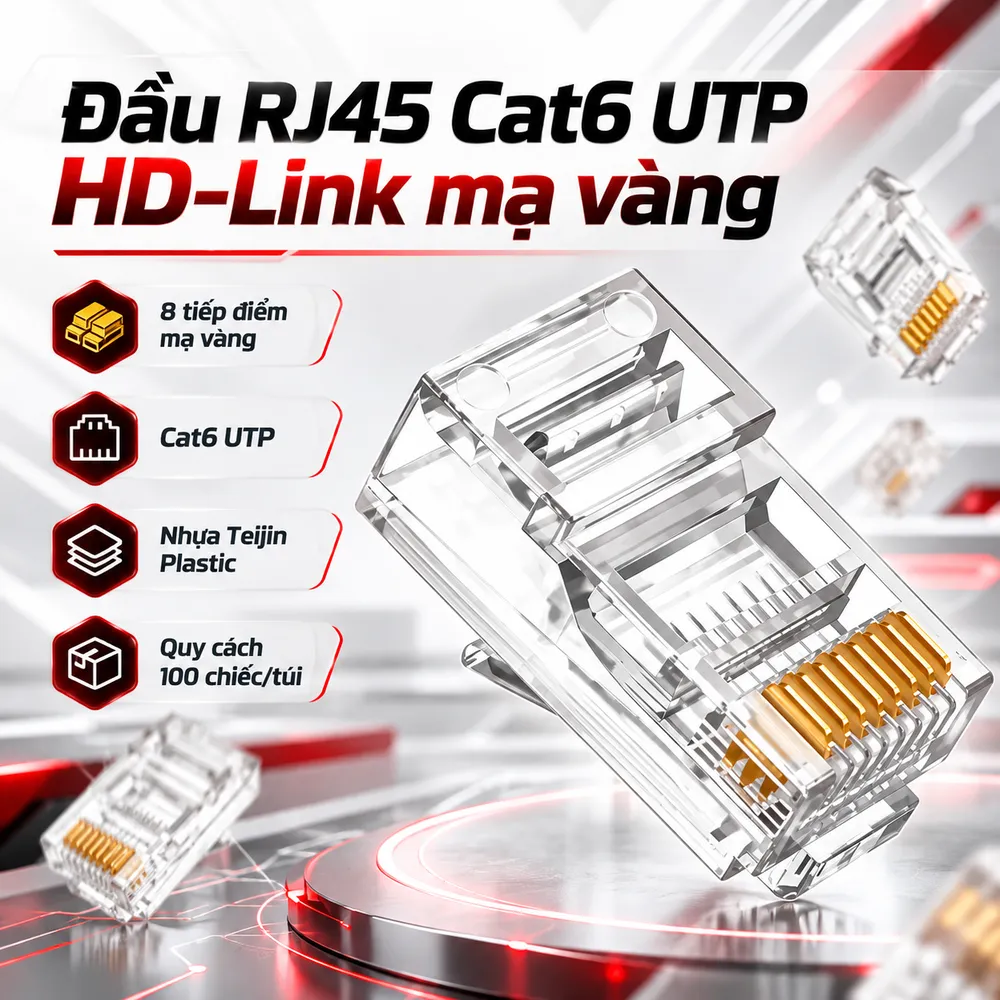

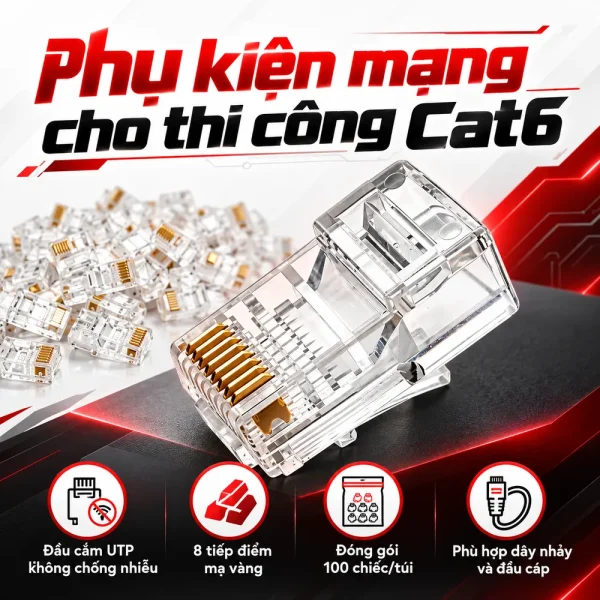

Đầu RJ45 CAT6 UTP HD-Link (Mạ Vàng)

Đầu RJ45 Cat6 UTP HD-Link mạ vàng là phụ kiện dùng để hoàn thiện đầu kết nối cho cáp mạng Ethernet Cat6 không chống nhiễu. Sản phẩm có tám điểm tiếp xúc mạ vàng, thân nhựa được giới thiệu sử dụng vật liệu Teijin Plastic và quy cách đóng gói 100 chiếc/túi. Đầu cắm phù hợp thi công dây nhảy mạng, kết nối máy tính, switch, router và các thiết bị Ethernet sử dụng giao diện RJ45.

Thiết kế đầu RJ45 Cat6 UTP HD-Link dành cho hệ thống mạng LAN

Đầu bấm RJ45 giữ vai trò kết nối tám lõi dây đồng bên trong cáp mạng với các tiếp điểm của cổng Ethernet. Chất lượng đầu nối ảnh hưởng trực tiếp đến khả năng tiếp xúc điện, độ ổn định cơ học và hiệu suất truyền dẫn của đường cáp. HD-Link cung cấp dòng đầu cắm Cat6 UTP phục vụ các công trình sử dụng cáp mạng không có lớp chống nhiễu kim loại. Thiết kế đầu cắm RJ45 với tám vị trí tiếp xúc cho phép kết nối với các thiết bị mạng có giao diện tương thích. Khi hoàn thiện dây mạng Cat6, người thi công cần phối hợp đúng cáp, đầu bấm và dụng cụ lắp đặt. Việc lựa chọn Phụ kiện mạng phù hợp giúp hạn chế lỗi tiếp xúc, giảm tình trạng phải bấm lại đầu nối và thuận tiện trong quá trình bảo trì. Sản phẩm được đóng gói 100 chiếc/túi, đáp ứng nhu cầu sử dụng tại công trình hoặc đơn vị thường xuyên thi công hệ thống mạng nội bộ.

Cấu tạo đầu RJ45 HD-Link và vai trò của từng thành phần

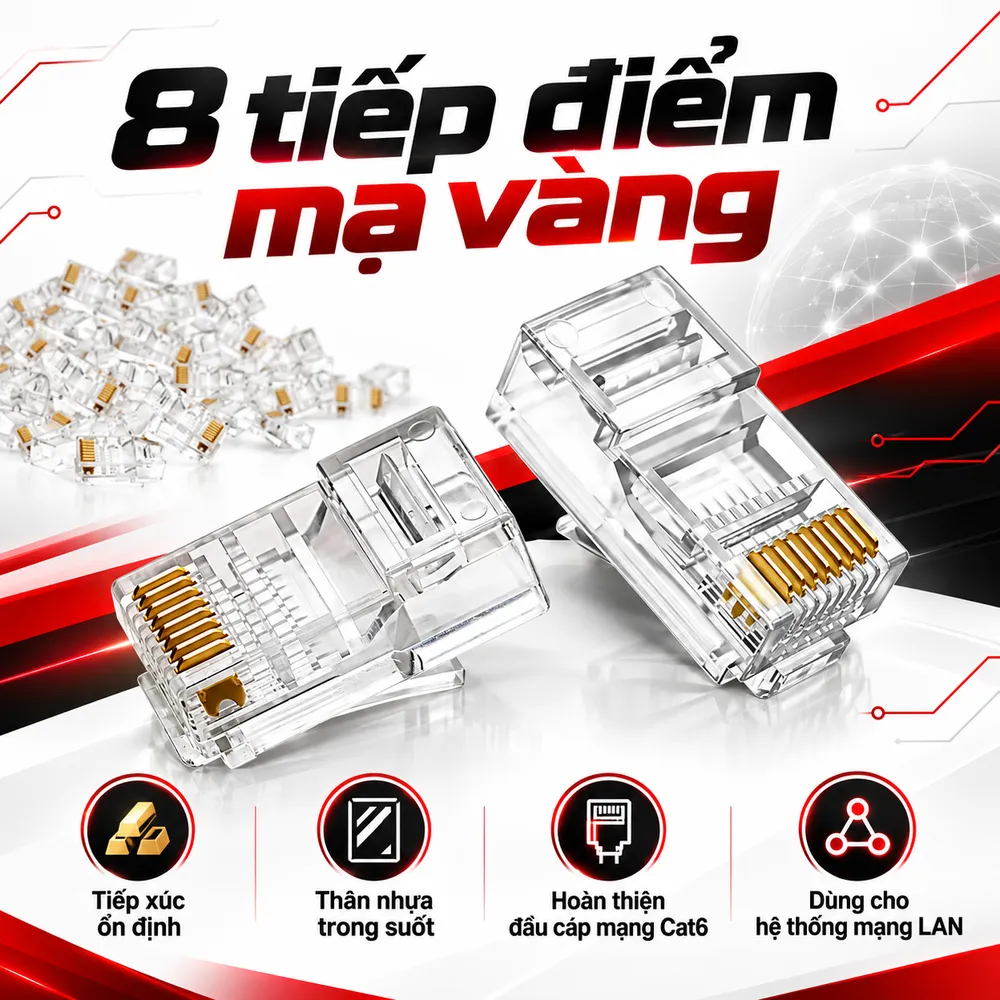

Tám điểm tiếp xúc mạ vàng

Đầu RJ45 Cat6 UTP HD-Link được giới thiệu với tám điểm tiếp xúc mạ vàng, tương ứng tám lõi dẫn trong cáp mạng Ethernet. Lớp mạ vàng giúp hạn chế hiện tượng oxy hóa tại bề mặt tiếp xúc, hỗ trợ duy trì kết nối điện khi đầu cắm được sử dụng trong điều kiện phù hợp. Tuy nhiên, độ bền tiếp xúc còn phụ thuộc vật liệu nền, độ dày lớp mạ và chất lượng gia công. Hiện chưa có tài liệu kỹ thuật chính hãng công khai xác nhận độ dày lớp mạ vàng của đúng sản phẩm, vì vậy không nên tự gán thông số 30µin hoặc 50µin. Khi bấm đầu mạng, cần bảo đảm cả tám chân tiếp xúc được ép đúng vị trí để tạo liên kết với lõi dẫn. Một chân không tiếp xúc tốt có thể khiến đường truyền mất kết nối hoặc chỉ thương lượng được tốc độ thấp hơn.

Thân nhựa Teijin Plastic

Theo thông tin phân phối, đầu RJ45 HD-Link sử dụng vật liệu nhựa Teijin Plastic, được giới thiệu có khả năng chịu tác động cơ học trong quá trình lắp đặt. Teijin là nhà sản xuất vật liệu polymer kỹ thuật, trong đó có các dòng nhựa polycarbonate ứng dụng cho linh kiện điện và điện tử. Đối với đầu RJ45, thân nhựa có nhiệm vụ định vị các lõi dây, giữ cấu trúc đầu cắm và hỗ trợ khóa kết nối với cổng mạng. Tuy nhiên, tuyên bố thân nhựa không bị vỡ khi va đập chưa thể được xem là giới hạn kỹ thuật nếu thiếu kết quả thử nghiệm. Khi sử dụng, vẫn cần tránh làm rơi, đè nén hoặc tác động lực quá mức lên đầu nối.

Đầu RJ45 Cat6 UTP HD-Link có sử dụng được cho cáp Cat7 không?

HD-Link được giới thiệu là đầu cắm chuyên dụng cho Cat6. Một số thông tin thương mại cũng đề cập khả năng sử dụng với cáp Cat7. Tuy nhiên, cần phân biệt đặc điểm kỹ thuật của hai loại cáp. Cáp Cat6 UTP không có lớp chống nhiễu kim loại, trong khi cáp Cat7 thường có cấu trúc màn chắn chống nhiễu và kích thước lớn hơn. Đầu cắm Cat6 UTP không có vỏ kim loại để duy trì liên tục lớp màn chắn chống nhiễu của cáp Cat7. Do đó, không thể mặc định đầu cắm này phù hợp với mọi cáp Cat7 hoặc bảo đảm hiệu suất truyền dẫn theo phân hạng Cat7. Trước khi lựa chọn, cần kiểm tra đường kính cáp, kích thước lõi đồng, đường kính cách điện và yêu cầu chống nhiễu của hệ thống. Nếu sử dụng cáp Shielded, nên chọn đầu RJ45 có cấu trúc chống nhiễu tương ứng.

Hướng dẫn bấm đầu RJ45 Cat6 HD-Link đúng kỹ thuật

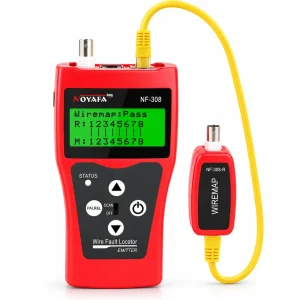

Chất lượng kết nối phụ thuộc đáng kể vào thao tác thi công. Đầu bấm có vật liệu phù hợp vẫn có thể xuất hiện lỗi nếu dây dẫn không được sắp xếp chính xác. Trước tiên, cần xác định sơ đồ đấu dây T568A hoặc T568B. Với dây nhảy Ethernet thẳng thông thường, hai đầu sử dụng cùng một sơ đồ. Sau khi tuốt lớp vỏ ngoài, kỹ thuật viên sắp xếp tám lõi dây theo thứ tự màu, đồng thời hạn chế tháo xoắn các đôi dây quá dài. Việc giữ cấu trúc xoắn gần vị trí tiếp xúc giúp kiểm soát nhiễu xuyên âm trên đường truyền. Tiếp theo, cắt đều đầu lõi và đưa dây vào đầu RJ45. Cần kiểm tra từng lõi đã đi đúng rãnh và chạm đến vị trí tiếp điểm. Sử dụng kìm bấm tương thích để ép chân tiếp xúc xuống lõi đồng và cố định cáp. Sau khi bấm, cần kiểm tra phần khóa giữ và độ chắc chắn của kết nối. Cuối cùng, dùng máy kiểm tra cáp mạng để phát hiện đứt dây, đảo thứ tự hoặc chập mạch. Đối với công trình yêu cầu chứng nhận Cat6, cần sử dụng thiết bị đo phù hợp để đánh giá hiệu suất toàn tuyến.

Ứng dụng đầu RJ45 Cat6 UTP HD-Link trong thực tế

Sản phẩm được sử dụng khi hoàn thiện dây nhảy mạng cho máy tính, router, switch và thiết bị mạng văn phòng. Trong hệ thống camera IP, đầu RJ45 giúp kết nối dây Ethernet với camera và thiết bị chuyển mạch tương ứng. Nếu hệ thống sử dụng PoE, cần kiểm tra thêm chất lượng đầu bấm, tiết diện dây và yêu cầu cấp nguồn. Tại trường học, cửa hàng hoặc tòa nhà văn phòng, quy cách 100 chiếc/túi thuận tiện cho đội thi công cần hoàn thiện nhiều đầu cáp. Đối với hệ thống Gigabit Ethernet, cần bảo đảm đủ bốn đôi dây được đấu đúng. Khả năng đạt tốc độ thực tế còn phụ thuộc toàn bộ tuyến cáp, thiết bị đầu cuối và kết quả kiểm tra sau lắp đặt.

Lưu ý khi lựa chọn đầu bấm HD-Link tại HulaTech

Trước khi mua, cần xác định cáp sử dụng là Cat6 UTP hay cáp có chống nhiễu, kiểm tra kích thước lõi dẫn và dụng cụ bấm đang có. Thông tin phân phối đề cập chứng nhận RoHS cho sản phẩm. Khi công trình yêu cầu hồ sơ tuân thủ, cần đề nghị cung cấp chứng chỉ hoặc tài liệu xác nhận áp dụng cho đúng mã hàng. Đầu RJ45 Cat6 UTP HD-Link mạ vàng phù hợp những công trình cần hoàn thiện kết nối Ethernet bằng đầu cắm không chống nhiễu, sử dụng tám tiếp điểm và thân nhựa kỹ thuật. HulaTech hỗ trợ tư vấn lựa chọn đầu bấm, kiểm tra khả năng tương thích với cáp mạng và cung cấp báo giá theo số lượng, quy cách đóng gói thực tế.
