Hạt mạng RJ45 bọc inox chất lượng cao, giá cực rẻ.

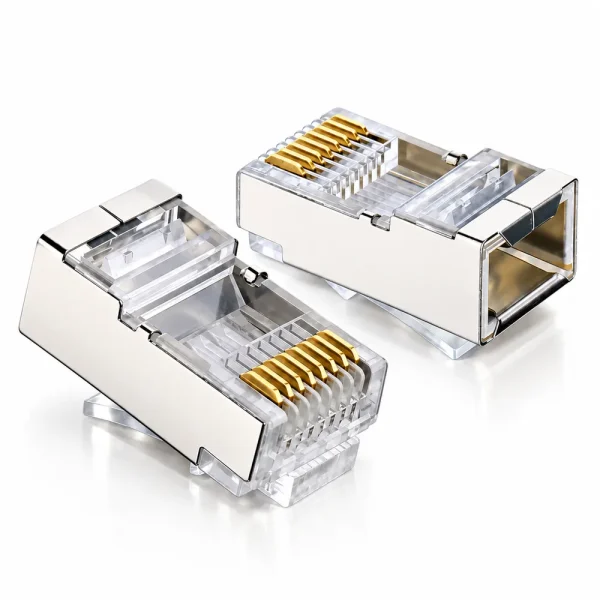

Hạt mạng RJ45 bọc inox là đầu nối Ethernet dạng modular plug 8P8C, được thiết kế với lớp vỏ kim loại bên ngoài nhằm hỗ trợ chống nhiễu điện từ tại vị trí kết nối cáp mạng. Sản phẩm được sử dụng để bấm đầu cáp đồng, tạo liên kết giữa dây dẫn và các thiết bị có cổng RJ45 như switch, router, máy tính hoặc thiết bị mạng khác. So với đầu bấm RJ45 không có lớp chống nhiễu, loại bọc inox có thêm phần vỏ kim loại giúp tạo tiếp xúc với màn chắn của cáp FTP hoặc S/FTP tương thích. Đây là phụ kiện được sử dụng trong quá trình thi công hệ thống mạng LAN tại văn phòng, tòa nhà, nhà xưởng và những khu vực cần kiểm soát ảnh hưởng của nhiễu điện từ.

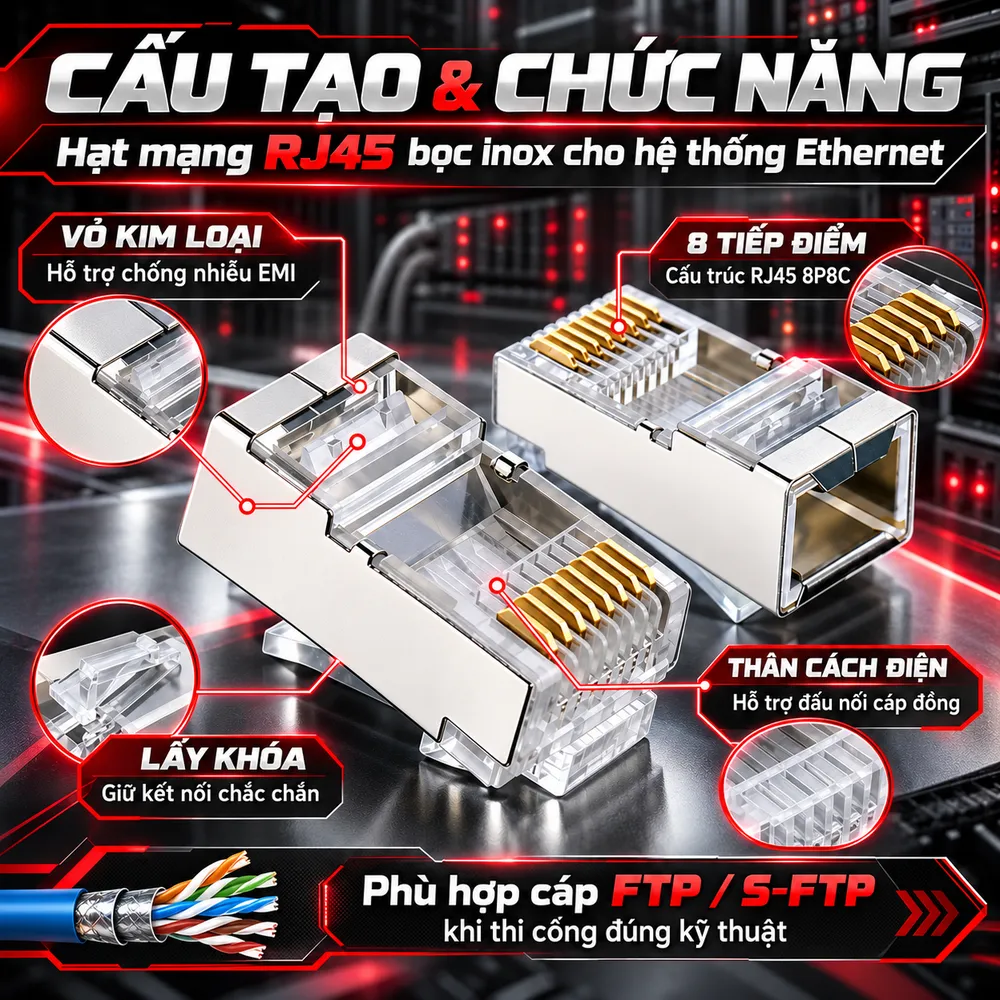

Hạt mạng RJ45 bọc inox có cấu tạo và chức năng như thế nào?

Hạt mạng RJ45 bọc inox gồm phần thân cách điện, tám tiếp điểm kim loại, lẫy khóa và lớp vỏ chống nhiễu bao quanh đầu cắm. Các bộ phận được thiết kế để phục vụ đấu nối cáp Ethernet bốn đôi dây xoắn. Lớp vỏ kim loại hỗ trợ chống nhiễu Điểm khác biệt của sản phẩm là lớp kim loại bao quanh thân đầu nối. Theo tên gọi thương mại, lớp vỏ này thường được mô tả là inox, tuy nhiên vật liệu và lớp phủ cụ thể cần được xác nhận theo từng mã hàng. Khi được kết nối đúng với màn chắn của cáp FTP và cổng RJ45 shielded tương thích, lớp vỏ kim loại hỗ trợ duy trì tính liên tục của hệ thống chống nhiễu. Cấu trúc này giúp kiểm soát tác động của nhiễu điện từ EMI trong môi trường có thiết bị điện hoặc các đường dây tín hiệu tập trung. Tám chân tiếp xúc RJ45 Đầu bấm sử dụng cấu trúc 8P8C, tương ứng tám vị trí và tám tiếp điểm. Các tiếp điểm thực hiện nhiệm vụ tạo liên kết điện với lõi dây đồng sau khi bấm bằng dụng cụ chuyên dụng. Chất lượng tiếp xúc phụ thuộc vào vật liệu, lớp mạ, thiết kế tiếp điểm và độ chính xác khi bấm. Với sản phẩm chưa xác định nhà sản xuất hoặc mã kỹ thuật cụ thể, không nên mặc định tiếp điểm được mạ vàng ở một độ dày nhất định.

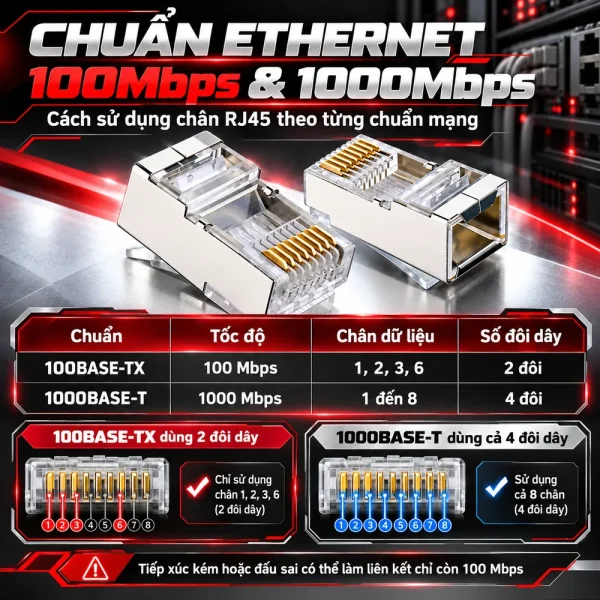

Chuẩn Fast Ethernet 100Mbps và Gigabit Ethernet 1000Mbps sử dụng chân RJ45 ra sao?

Hạt mạng RJ45 có tám vị trí tiếp xúc nhưng cách sử dụng các đôi dây phụ thuộc vào chuẩn Ethernet đang vận hành. Đây là yếu tố cần hiểu rõ khi bấm đầu mạng, đặc biệt trong những trường hợp kết nối chỉ nhận tốc độ 100Mbps thay vì 1000Mbps.

Fast Ethernet 100BASE-TX sử dụng hai đôi dây

Đối với chuẩn 100BASE-TX, tín hiệu dữ liệu được truyền và nhận qua hai đôi dây, tương ứng các chân 1, 2, 3 và 6 trên đầu RJ45. Trong cấu hình MDI truyền thống, chân 1 và 2 được sử dụng cho tín hiệu truyền, còn chân 3 và 6 phục vụ tín hiệu nhận. Trên những thiết bị khác hoặc khi sử dụng Auto MDI-X, vai trò truyền nhận có thể được hoán đổi. Các chân 4, 5, 7 và 8 không tham gia truyền dữ liệu 100BASE-TX. Tuy nhiên, không nên mô tả bốn chân này có chức năng chuyên biệt là khử nhiễu. Việc giảm ảnh hưởng của nhiễu trong Ethernet chủ yếu dựa vào truyền tín hiệu vi sai trên từng đôi dây xoắn, đặc tính cáp và thiết kế mạch thu phát. Một số thiết bị cũng có cơ cấu kết thúc đôi dây không sử dụng để kiểm soát nhiễu chế độ chung.

Gigabit Ethernet 1000BASE-T sử dụng cả bốn đôi dây

Khác với Fast Ethernet, chuẩn 1000BASE-T sử dụng đồng thời cả bốn đôi dây xoắn để truyền nhận dữ liệu hai chiều. Điều này có nghĩa tám lõi dây phải được đấu nối đúng vị trí và đáp ứng yêu cầu chất lượng tiếp xúc. Chỉ cần một đôi dây bị đứt, tiếp xúc kém hoặc đấu sai, thiết bị có thể không thiết lập được liên kết Gigabit.

Chuẩn Ethernet	Tốc độ danh định	Chân dùng truyền dữ liệu
100BASE-TX	100Mbps	1, 2, 3, 6
1000BASE-T	1000Mbps	1 đến 8
Số đôi dây truyền dữ liệu	100BASE-TX: 2 đôi	1000BASE-T: 4 đôi

Đầu RJ45 bọc inox có cấu trúc tám tiếp điểm có thể được sử dụng để hoàn thiện cáp cho các ứng dụng này, nhưng tốc độ đạt được phụ thuộc vào cấp hiệu năng của đầu nối, cáp, thiết bị và chất lượng toàn tuyến.

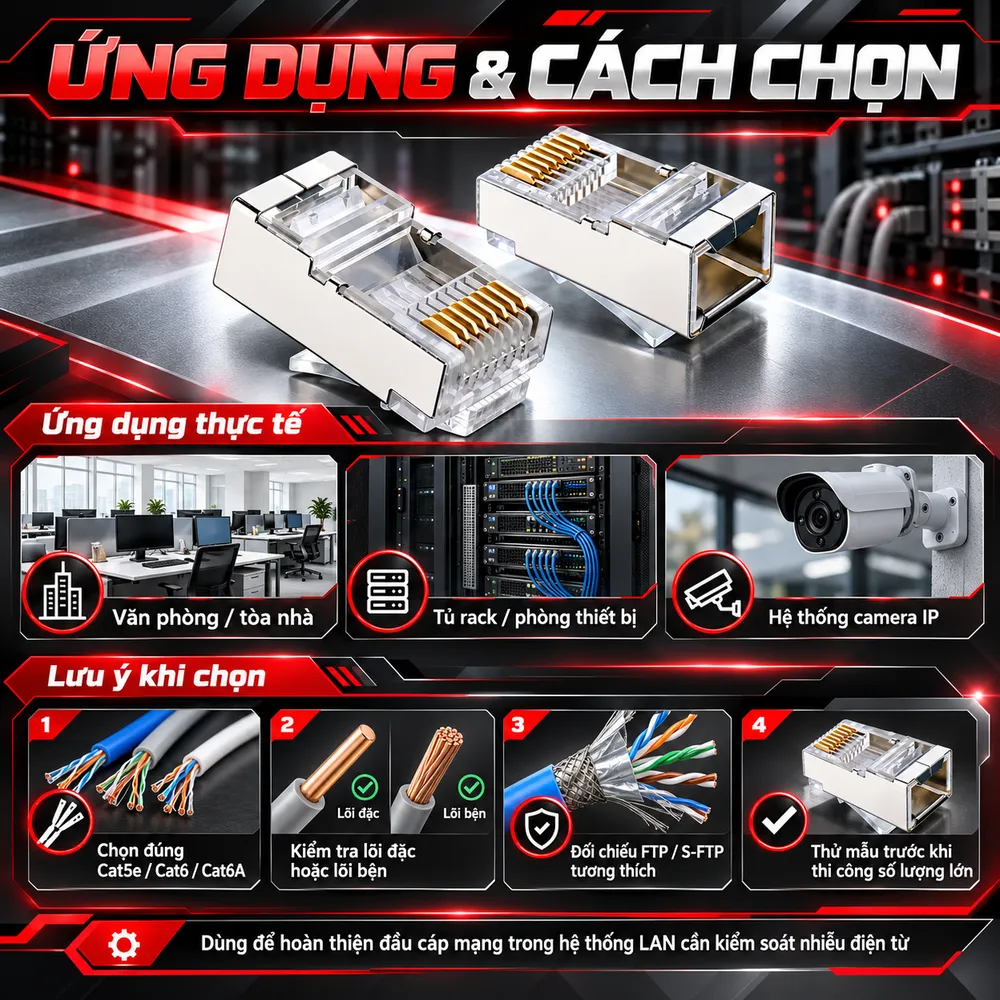

Ứng dụng thực tế của hạt mạng RJ45 bọc inox trong hệ thống LAN

Hạt mạng RJ45 bọc inox được sử dụng tại những vị trí cần hoàn thiện đầu cáp Ethernet có màn chắn. Việc lựa chọn sản phẩm nên dựa trên môi trường lắp đặt và cấu trúc cáp mạng. Hệ thống mạng văn phòng Trong văn phòng, đầu bấm RJ45 được dùng để kết nối dây mạng với máy tính, switch, router, máy in và các thiết bị Ethernet. Đối với hệ thống sử dụng cáp mạng chống nhiễu, đầu RJ45 có vỏ kim loại giúp hoàn thiện đường tiếp xúc màn chắn tại vị trí đầu nối nếu được thi công phù hợp. Tủ rack và phòng thiết bị mạng Tại tủ rack, nhiều dây Ethernet được bố trí gần nhau và kết nối với switch hoặc thiết bị mạng. Đầu bấm bọc kim loại phù hợp với những đoạn dây sử dụng cáp chống nhiễu theo thiết kế. Kỹ thuật viên cần kết hợp phụ kiện quản lý dây, bảo đảm bán kính uốn và hạn chế lực kéo lên đầu nối. Hệ thống camera IP Hạt mạng RJ45 bọc inox cũng có thể được sử dụng trên những tuyến Ethernet kết nối camera IP, switch PoE hoặc đầu ghi hình. Với ứng dụng PoE, cần kiểm tra thông số đầu nối và yêu cầu cấp nguồn của hệ thống. Không nên mặc định mọi loại đầu bấm RJ45 bọc inox đều có cùng khả năng chịu tải điện. Khi lựa chọn Phụ kiện mạng cho công trình, cần đối chiếu cấu trúc chống nhiễu, kích thước dây dẫn và cấp hiệu năng của đầu bấm với loại cáp mạng thực tế.

Cách chọn đầu bấm RJ45 bọc inox phù hợp với dây mạng

Không phải mọi đầu RJ45 bọc kim loại đều có cùng kích thước và cấu tạo. Việc lựa chọn đúng loại đầu bấm giúp quá trình thi công thuận tiện và giảm nguy cơ lỗi tiếp xúc. Trước tiên, cần kiểm tra cấp hiệu năng của cáp mạng. Cáp Cat5e, Cat6 và Cat6A có thể khác nhau về kích thước lõi, lớp cách điện và đường kính vỏ ngoài. Đầu bấm cần có thông số tương thích với loại cáp đang sử dụng. Tiếp theo là cấu trúc lõi dây. Một số đầu nối được thiết kế riêng cho cáp lõi đặc, trong khi những loại khác hỗ trợ lõi bện hoặc cả hai dạng. Sự tương thích này phải được xác định theo thiết kế tiếp điểm của sản phẩm. Đối với cáp FTP hoặc S/FTP, cần kiểm tra thêm khả năng tiếp xúc giữa lớp màn chắn của cáp và phần vỏ kim loại của đầu bấm. Ngoài ra, kỹ thuật viên phải lựa chọn kìm bấm có khuôn tương ứng. Những đầu RJ45 bọc kim loại có thiết kế thân đặc biệt hoặc kích thước lớn có thể cần dụng cụ riêng. Trước khi thi công số lượng lớn, nên thử bấm một số mẫu để kiểm tra khả năng đưa dây vào, độ chắc chắn của phần giữ cáp và kết quả truyền dẫn. Khách hàng có nhu cầu mua hạt mạng RJ45 bọc inox có thể liên hệ HulaTech để được tư vấn loại đầu bấm phù hợp, kiểm tra quy cách sản phẩm và nhận báo giá theo số lượng phục vụ thi công mạng LAN.
