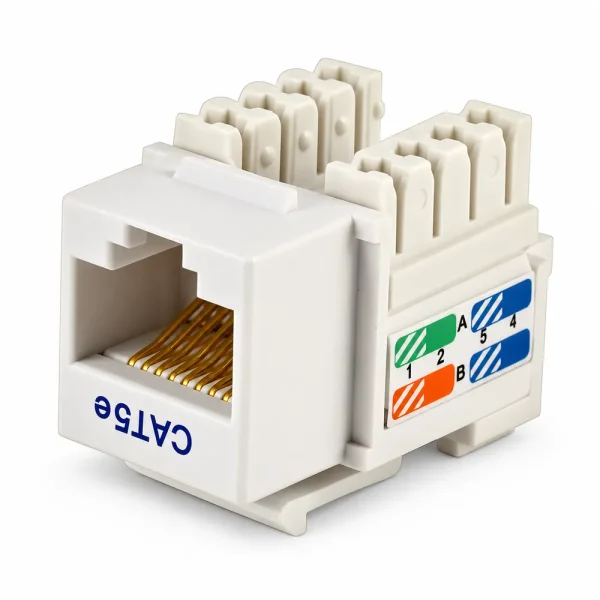

Nhân mạng COMMSCOPE/AMP Cat5e chính hãng – Modular Jack Cat5e

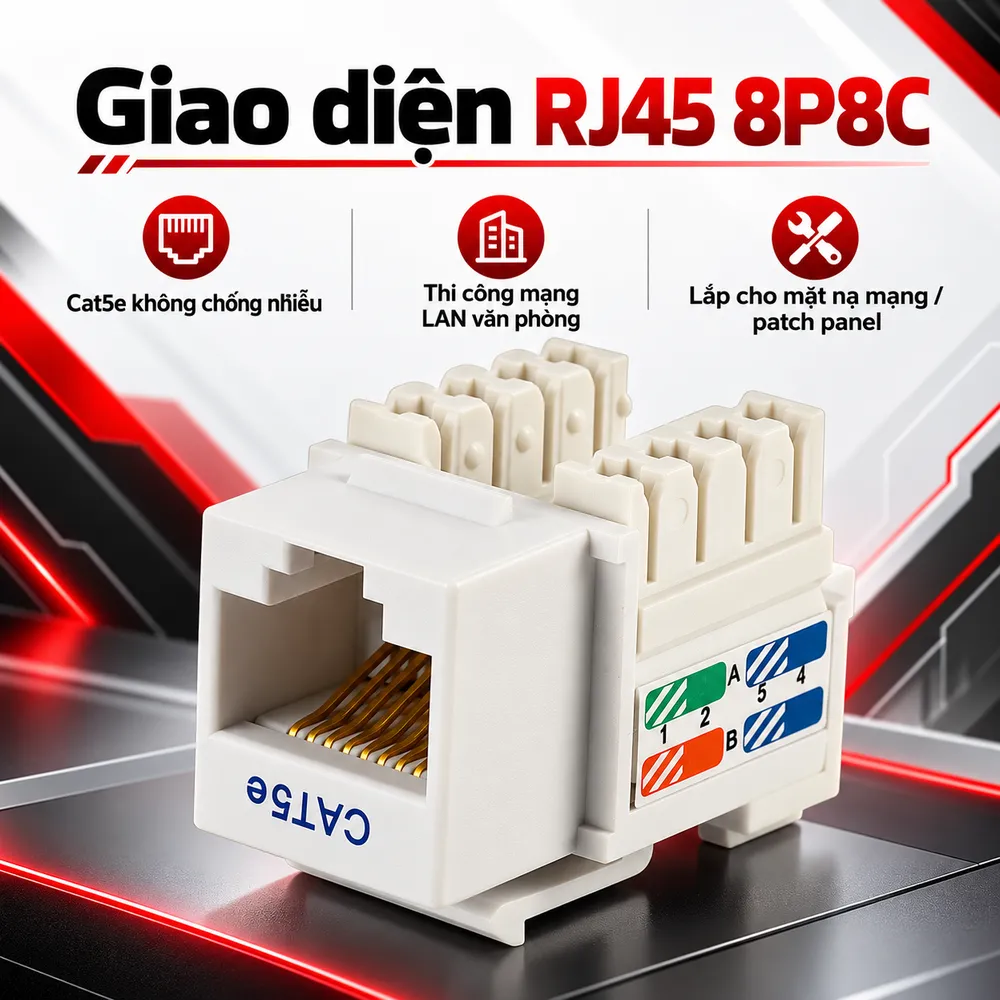

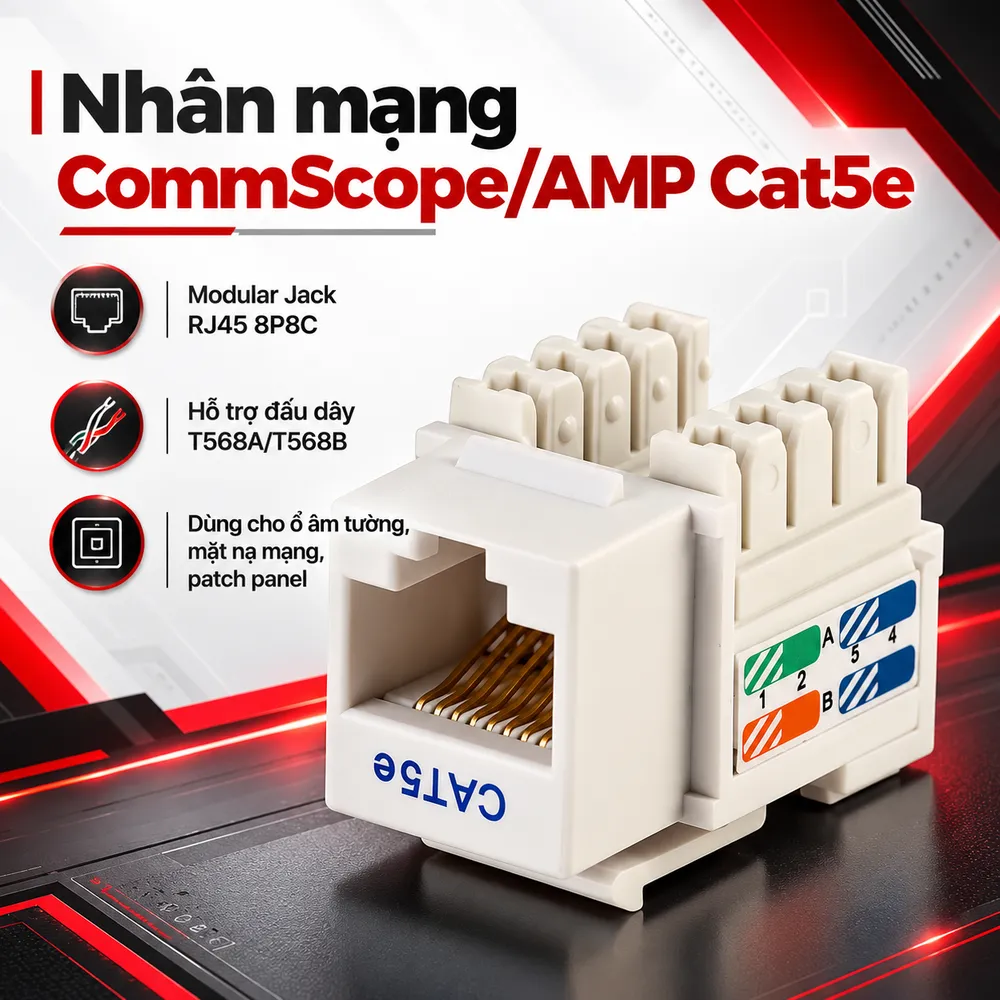

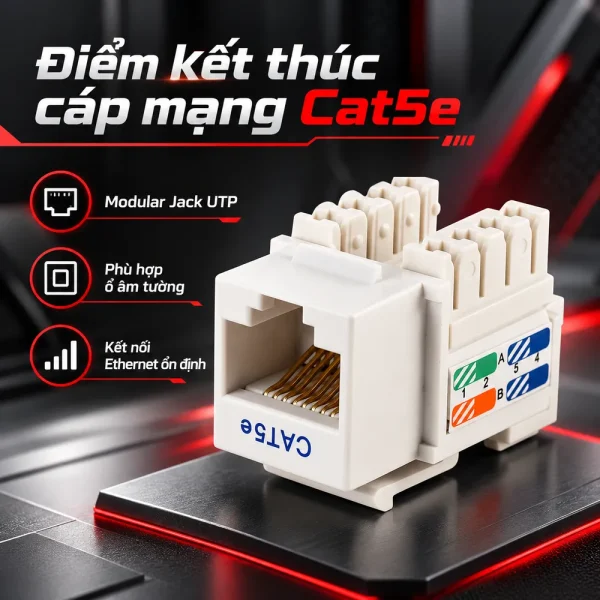

Nhân mạng CommScope/AMP Cat5e là ổ cắm RJ45 dùng để kết thúc cáp mạng xoắn đôi tại ổ âm tường, mặt nạ mạng hoặc patch panel. Dòng Modular Jack Cat5e không chống nhiễu của CommScope hỗ trợ đấu dây T568A/T568B và giao diện tám vị trí, tám tiếp điểm. Sản phẩm phù hợp xây dựng điểm kết nối Ethernet tại văn phòng và hệ thống mạng nội bộ. Khi lựa chọn, cần xác nhận mã P/N vì các mã có cấu tạo và phụ kiện khác nhau.

Vai trò của Modular Jack trong mạng LAN

Khác với hạt mạng đầu cắm gắn trực tiếp vào dây nhảy, Modular Jack tạo ổ cắm cố định. Mặt trước tiếp nhận đầu RJ45 của dây nhảy, còn mặt sau có tiếp điểm đấu nối để kết thúc cáp đi âm tường hoặc chạy trong máng cáp. Cách này phân tách cáp cố định và dây nối thiết bị, thuận tiện thay dây nhảy mà không tác động tuyến cáp. Nhân mạng được lắp tại bàn làm việc, ổ mạng âm tường, hộp nổi hoặc các khung patch panel tương thích. Khi sử dụng Phụ kiện mạng để hoàn thiện điểm kết nối, nên chọn đồng bộ mặt nạ, khung gắn, dây cáp và nhân mạng nhằm tránh sai kích thước hoặc kết cấu khóa giữ.

Hiệu suất Cat5e và giới hạn cần hiểu đúng

CommScope phân loại các nhân mạng SL Series mã nền 1375191 là ANSI/TIA Category 5e, tương ứng yêu cầu truyền dẫn ISO/IEC 11801 Class D. Tài liệu hãng nêu tiêu chuẩn ANSI/TIA-568.2-D thay cho việc chỉ dùng tên gọi TIA/EIA-568A cũ trong mô tả thương mại. Các ký hiệu T568A và T568B lại là sơ đồ đấu dây, không phải cấp chất lượng khác nhau. Khi kết hợp với cáp và dây nhảy đạt yêu cầu, hệ thống Cat5e có thể phục vụ Gigabit Ethernet 1000BASE-T. Tuy nhiên, nhân mạng riêng lẻ không bảo đảm tốc độ 1Gbps trên mọi tuyến. Chiều dài dây, bán kính uốn, độ tháo xoắn tại đầu nối và chất lượng thi công đều ảnh hưởng kết quả đo kiểm.

Cấu tạo IDC và khả năng tương thích dây dẫn

Đấu dây ở mặt sau, kết nối ở mặt trước

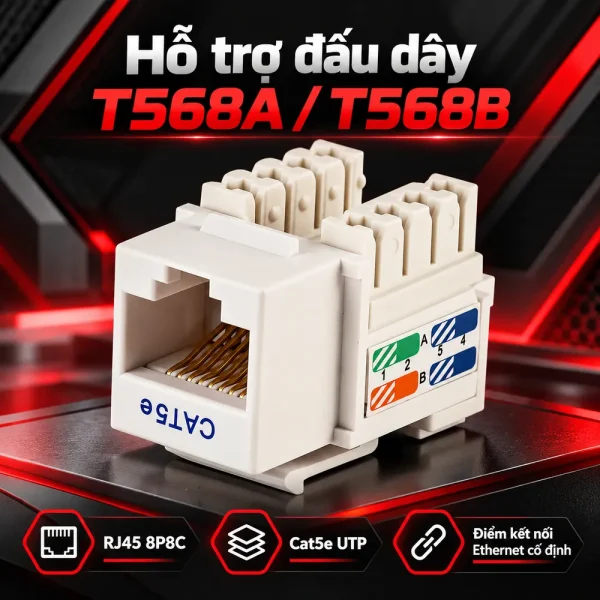

Dòng SL Series Cat5e sử dụng cơ chế IDC, nghĩa là tiếp điểm xuyên qua lớp cách điện của lõi dây để tạo tiếp xúc điện. Nhân mạng không cần thanh dẫn lõi kiểu load bar thường gặp trên đầu bấm RJ45 nhiều mảnh. Kỹ thuật viên đấu dây bằng dụng cụ punchdown hoặc dụng cụ kết thúc tương thích theo hướng dẫn của đúng dòng sản phẩm. Mặt sau có ký hiệu màu cho T568A và T568B. Đấu nối thống nhất trên toàn tuyến giúp tránh đảo đôi, sai thứ tự lõi hoặc mất liên kết. Đầu còn lại tại patch panel phải được đấu theo thiết kế tương ứng.

Lựa chọn cỡ dây trước khi thi công

Với dòng SL Series 1375191, CommScope công bố hỗ trợ dây lõi cứng 22–24AWG và lõi mềm 24–26AWG, đường kính cách điện tối đa 1,45mm. Đường kính ngoài cáp tối đa 5,8mm. Đây là thông số tham khảo cho dòng đã đối chiếu; những mã khác có thể dùng giới hạn riêng. Dây lõi cứng thường xuất hiện trên tuyến cáp cố định, trong khi dây lõi mềm thường dùng cho dây nhảy. Không nên chỉ nhìn nhãn Cat5e rồi mặc định nhân mạng sẽ tương thích mọi cấu trúc dây.

Vật liệu, an toàn và khả năng cấp nguồn qua mạng

Theo tài liệu SL Series 1375191, thân nhân mạng sử dụng PC+ABS, bề mặt tiếp xúc mạ vàng dày 1,27µm, phần IDC bằng đồng phốt pho. Vật liệu đạt phân loại cháy UL 94 V-0; thông tin an toàn công bố là cULus. Trang sản phẩm cũng có tài liệu tuân thủ RoHS/REACH. Các nội dung này cần đối chiếu lại với mã hàng cụ thể khi lập hồ sơ dự án. Dòng nhân mạng SL Series Cat5e còn được CommScope công bố hỗ trợ cấp nguồn qua Ethernet theo IEEE 802.3bt Type 4 trong điều kiện thiết kế phù hợp. Tuy nhiên, khả năng sử dụng PoE phụ thuộc đồng thời cáp, đầu cắm, thiết bị cấp nguồn và tải. Không nên đánh giá toàn bộ liên kết chỉ dựa trên tính năng của nhân mạng.

Quy trình lắp đặt và nghiệm thu đường cáp

Trước khi thi công, xác nhận loại nhân mạng UTP hay Shielded, mã P/N và kiểu mặt nạ tương thích. Tuốt vỏ cáp vừa đủ, giữ các đôi xoắn sát vị trí IDC và đưa từng lõi vào rãnh theo sơ đồ đã chọn. Sau đó dùng công cụ phù hợp để ép dây vào tiếp điểm, cắt phần dây thừa và cố định tuyến cáp tránh lực kéo trực tiếp lên đầu nối. Sau khi hoàn thiện, gắn nhân mạng vào mặt nạ hoặc patch panel, dán nhãn vị trí và kiểm tra thông mạch. Với công trình cần nghiệm thu Cat5e, nên sử dụng máy đo chứng nhận để đánh giá suy hao, nhiễu xuyên âm và các chỉ tiêu liên quan. Đèn báo kết nối trên thiết bị không thể thay thế bước kiểm tra chất lượng toàn tuyến.

Mua nhân mạng CommScope/AMP Cat5e tại HulaTech

Nhân mạng CommScope/AMP Cat5e phù hợp các công trình cần điểm RJ45 cố định, thuận tiện thay dây nhảy và quản lý kết nối. Khách hàng nên xác nhận màu sắc, loại không chống nhiễu hay chống nhiễu, kiểu lắp SL Series và mã sản phẩm trước khi đặt mua. HulaTech hỗ trợ đối chiếu mã P/N, lựa chọn phụ kiện đi kèm và báo giá theo số lượng thực tế, giúp đơn vị thi công sử dụng đúng cấu hình cho hệ thống mạng.
