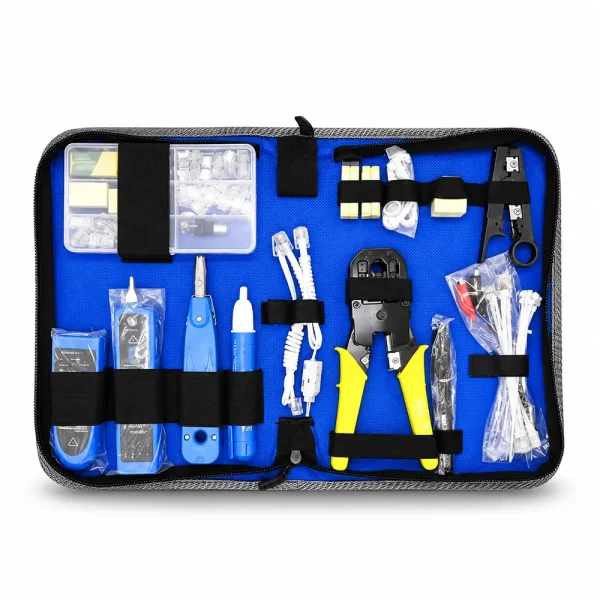

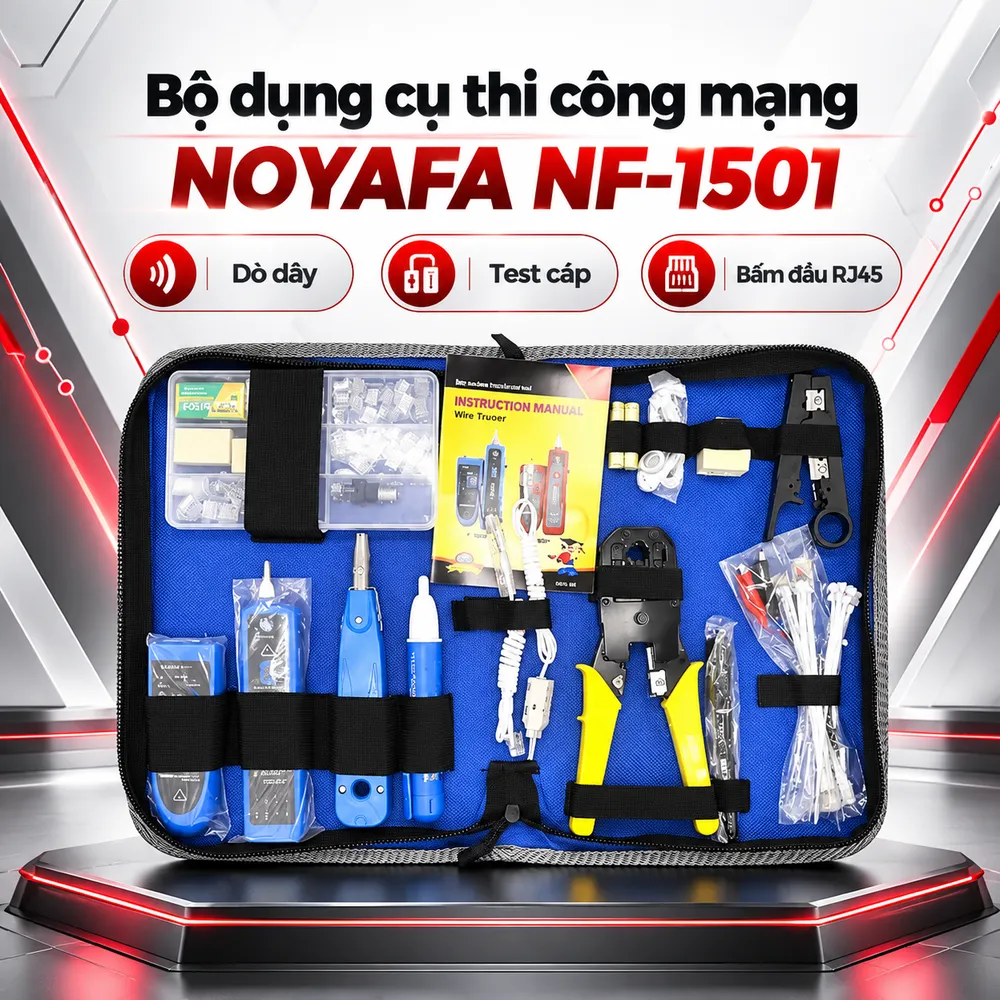

Bộ dụng cụ thi công mạng NOYAFA NF-1501

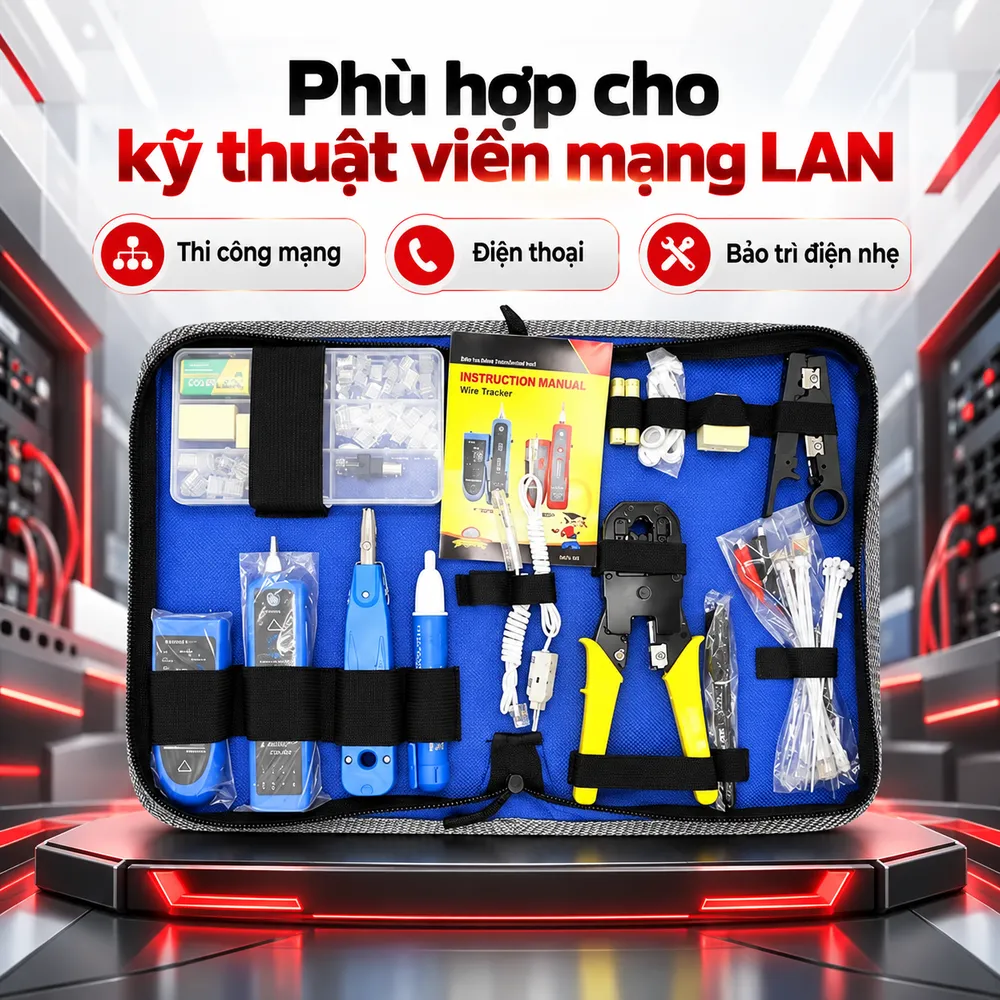

Bộ dụng cụ thi công mạng NOYAFA NF-1501 tập hợp thiết bị dò dây, kiểm tra thông mạch, bấm đầu RJ45, tuốt vỏ và nhấn cáp vào một túi đựng. Sản phẩm hướng đến kỹ thuật viên lắp đặt mạng LAN, hệ thống điện thoại và đội bảo trì điện nhẹ cần mang dụng cụ tới nhiều vị trí làm việc.

Bộ NOYAFA NF-1501 phù hợp với công việc nào?

Khi triển khai mạng có dây, kỹ thuật viên cần chuẩn bị đầu cáp, đấu nối tại tủ rack, kiểm tra thứ tự lõi rồi tìm tuyến dây khi xảy ra lỗi. Nếu dùng những dụng cụ rời, việc di chuyển giữa phòng thiết bị và vị trí đầu cuối có thể bất tiện. NF-1501 kết hợp các nhóm công cụ phục vụ quy trình này. Bộ sản phẩm phù hợp cho công việc thay đầu mạng hỏng, kiểm tra kết nối RJ45, nhận diện cáp điện thoại trong bó dây và nhấn lõi vào đầu nối IDC tương thích. Tại văn phòng, kỹ thuật viên IT có thể dùng bộ dụng cụ để rà soát đường cáp trước khi chuyển sang kiểm tra switch hoặc máy tính. Tuy nhiên, đây không phải bộ thiết bị chứng nhận chất lượng đường truyền. Các công việc đo suy hao, xuyên âm, kiểm tra khả năng tải PoE hoặc nghiệm thu theo cấp cáp cần máy đo chuyên dụng. Phạm vi chức năng thực tế phụ thuộc cấu hình dụng cụ được giao.

Các dụng cụ chính trong bộ NF-1501

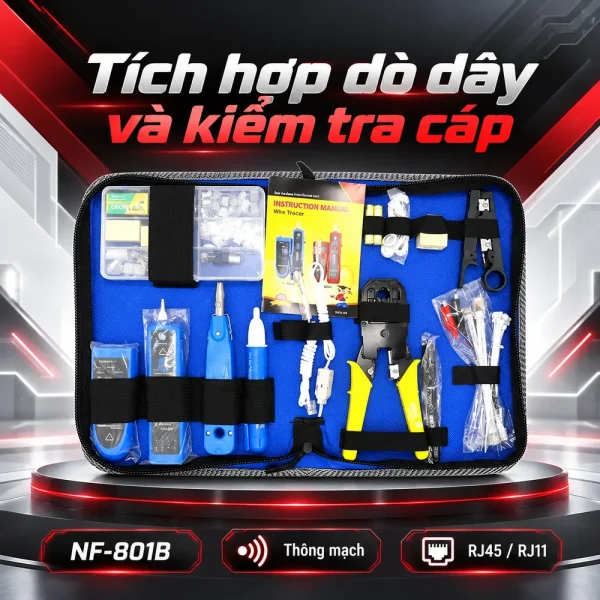

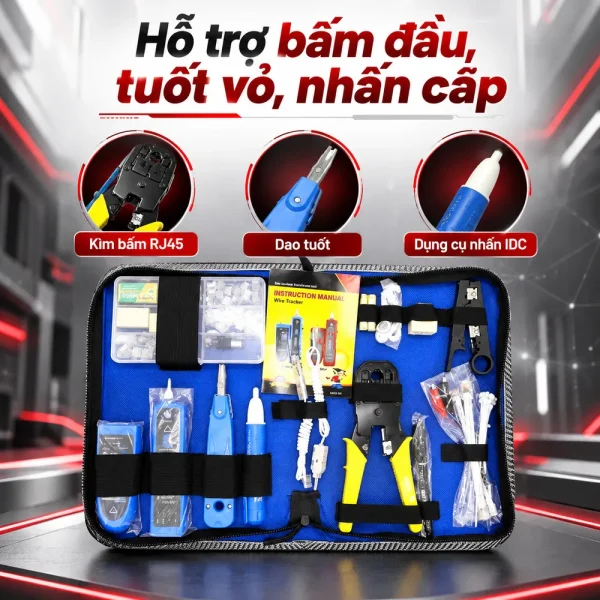

Thành phần chính là bộ dò dây và kiểm tra cáp NOYAFA NF-801B. Thiết bị có bộ phát, đầu dò để tìm cáp mạng hoặc dây điện thoại trong khu vực nhiều tuyến dây. Đèn báo chân giúp kiểm tra sơ đồ đấu nối đầu RJ45, hỗ trợ nhận biết lỗi hở mạch, chập hoặc sai thứ tự kết nối. Máy không được công bố là thiết bị đo chứng nhận Cat6. Kìm bấm mạng dùng để ép đầu modular tương thích lên cáp đã chuẩn bị. Theo NOYAFA, bộ NF-1501 có kìm phục vụ đầu 6P và 8P, phù hợp một số đầu RJ11 và RJ45. Kỹ thuật viên vẫn phải kiểm tra loại hạt, kích thước lõi, cấu tạo đầu xuyên thấu hoặc đầu bọc kim loại trước khi bấm. Dao tuốt vỏ hỗ trợ xử lý cáp mạng, dây thoại và một số loại cáp đồng trục phù hợp với thiết kế lưỡi. Dụng cụ nhấn cáp dùng cho đầu nối IDC trên nhân mạng hoặc phiến đấu dây. Cần chọn đúng lưỡi nhấn cho chuẩn 110 hoặc Krone; không nên dùng thay thế lẫn nhau khi chưa xác nhận tương thích. Ngoài ra, hãng giới thiệu bộ công cụ có bút dò điện áp, tai nghe, đầu nối RJ45, dây rút và túi vải có khóa kéo. Danh sách tại một số nhà phân phối còn nêu dây kiểm tra thoại hoặc kìm Krone riêng. Số lượng và chủng loại phụ kiện có thể khác theo phiên bản, vì vậy cần kiểm kê theo danh sách đóng gói trước khi mua.

Cách sử dụng máy NF-801B và dụng cụ đấu nối

Trước khi bấm đầu RJ45, xác định sơ đồ T568A hoặc T568B theo thiết kế. Cắt đầu dây phẳng, tuốt lớp vỏ ngoài vừa đủ và giữ phần xoắn đôi sát vị trí tiếp điểm. Sau đó sắp xếp tám lõi theo đúng thứ tự, đưa vào hạt mạng thích hợp rồi bấm đủ hành trình kìm. Nếu lõi chưa vào hết hoặc phần giữ cáp không kẹp được vỏ, cần thao tác lại. Để kiểm tra đường cáp, nối hai đầu dây vào bộ phát và phần kiểm tra đầu xa theo hướng dẫn của NF-801B. Quan sát chuỗi đèn báo chân để phát hiện dây đứt, chập hoặc đấu sai. Nếu thấy kết quả bất thường, nên kiểm tra hai đầu nối và mối nối trung gian trước khi thay toàn bộ tuyến cáp. Khi tìm dây trong tủ rack, đặt bộ phát ở một đầu tuyến rồi sử dụng đầu dò tại khu vực cần nhận diện. Điều chỉnh độ nhạy, lắng nghe tín hiệu và đối chiếu nhãn cáp để hạn chế nhầm tuyến. Tai nghe hỗ trợ làm việc ở khu vực có tiếng ồn. Đèn chiếu sáng tích hợp trên đầu dò giúp quan sát tại vị trí thiếu sáng. Với đầu nối IDC, bóc vỏ cáp theo chiều dài phù hợp, đặt lõi vào rãnh được đánh dấu màu và nhấn bằng dụng cụ tương thích. Sau mỗi thao tác, cần kiểm tra lại thông mạch và ghi nhãn để thuận tiện bảo trì về sau.

Lưu ý kỹ thuật và tư vấn lựa chọn tại HulaTech

NF-801B sử dụng nguồn pin 9V theo dòng thiết bị NF-801; bài giới thiệu NF-1501 trên website NOYAFA cho biết pin không đi kèm bộ tiêu chuẩn. Vì vậy, cần chuẩn bị nguồn phù hợp và kiểm tra pin trước khi ra công trình. Không nối máy vào đường điện vượt giới hạn cho phép hoặc đường đang cấp nguồn khi hướng dẫn thiết bị không cho phép. Bút thử điện không tiếp xúc chỉ hỗ trợ nhận biết nguy cơ có điện theo khả năng thiết kế; không thay thế quy trình cô lập nguồn và xác nhận an toàn bằng thiết bị đo thích hợp. Với đầu mạng Cat6 hoặc Cat6A, phải kiểm tra kìm và đầu cắm tương thích, tránh suy luận từ tên cấp cáp. Khách hàng có thể xem thêm nhóm Phụ kiện mạng tại HulaTech để lựa chọn đầu RJ45, nhân mạng và thiết bị kiểm tra. Khi cần báo giá NOYAFA NF-1501, nên cung cấp loại cáp, công việc dự kiến và yêu cầu về phụ kiện để đối chiếu cấu hình bộ hàng thực tế.
