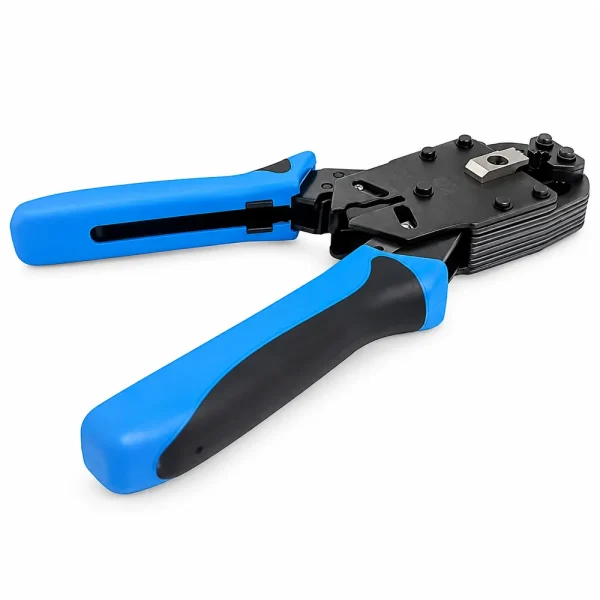

Kìm bấm mạng Talon TL-200A

Kìm bấm mạng Talon TL-200A là dụng cụ cầm tay dùng để bấm đầu modular RJ45 cho mạng LAN và RJ11, RJ12 cho đường điện thoại. Theo các nhà phân phối, kìm tích hợp chức năng bấm, cắt, tuốt dây, có thân kim loại và cán bọc chống trượt. Sản phẩm phù hợp thi công đầu nối tại văn phòng, gia đình và công trình điện nhẹ.

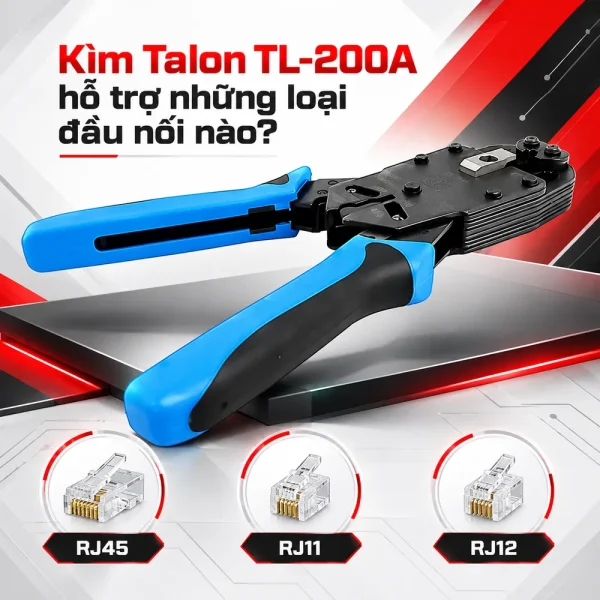

Kìm Talon TL-200A hỗ trợ những loại đầu nối nào?

Talon TL-200A được giới thiệu với vị trí bấm RJ45, RJ11 và RJ12. RJ45 thường là đầu tám vị trí dùng cho kết nối Ethernet, trong khi RJ11 và RJ12 thuộc nhóm đầu modular sáu vị trí dùng trong hệ thống điện thoại hoặc một số thiết bị chuyên dụng. Đối với cáp Cat5, Cat5e và Cat6, cần lựa chọn đầu RJ45 phù hợp với đường kính lõi, lõi đặc hay lõi mềm và kích thước áo cáp. Kìm có thể bấm RJ45 không đồng nghĩa sử dụng được với mọi đầu xuyên thấu, đầu chống nhiễu hoặc đầu Cat6A. Cần đối chiếu cấu tạo khuôn và đầu cắm trước khi thi công hàng loạt. Một số trang bán hàng mô tả kìm dùng với đầu của AMP, Krone hoặc LS. Tuy nhiên, đây không phải bảo đảm tương thích toàn bộ sản phẩm của những thương hiệu đó. Đầu cắm và khuôn phải có kích thước phù hợp để tiếp điểm ép đúng vị trí.

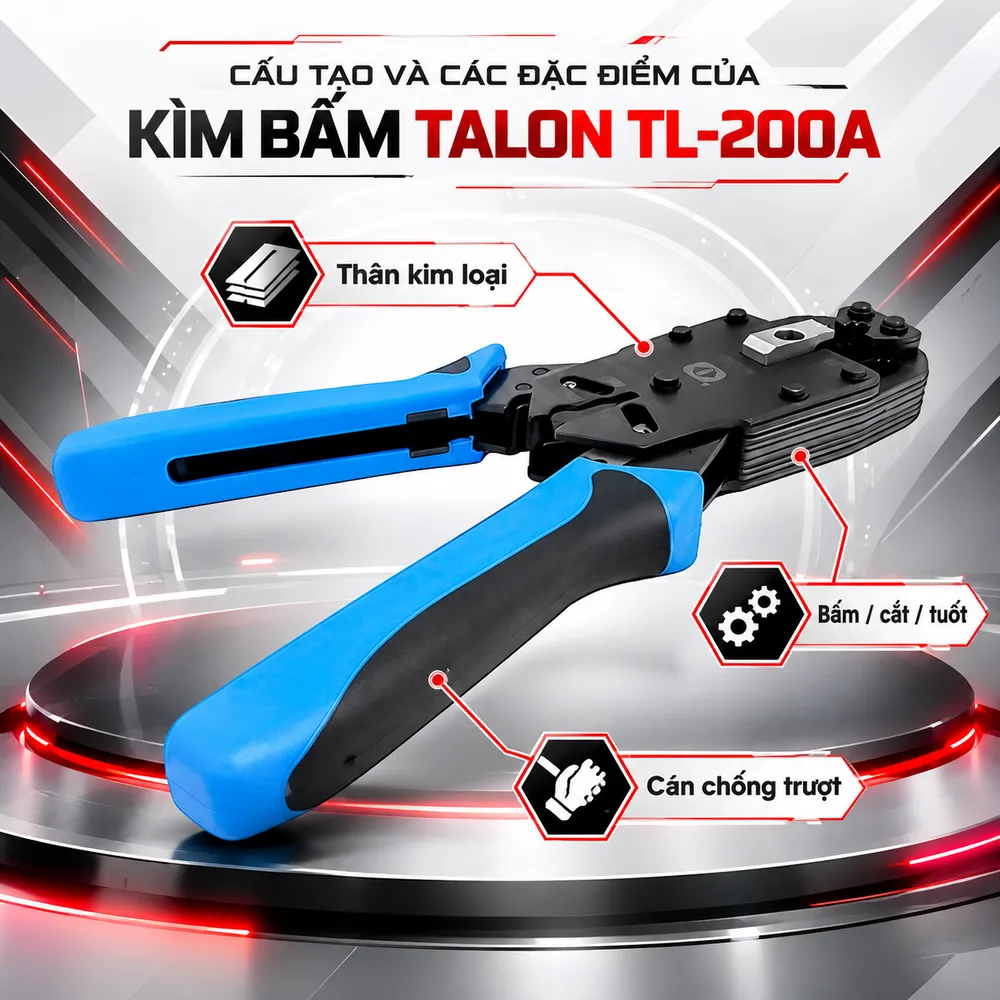

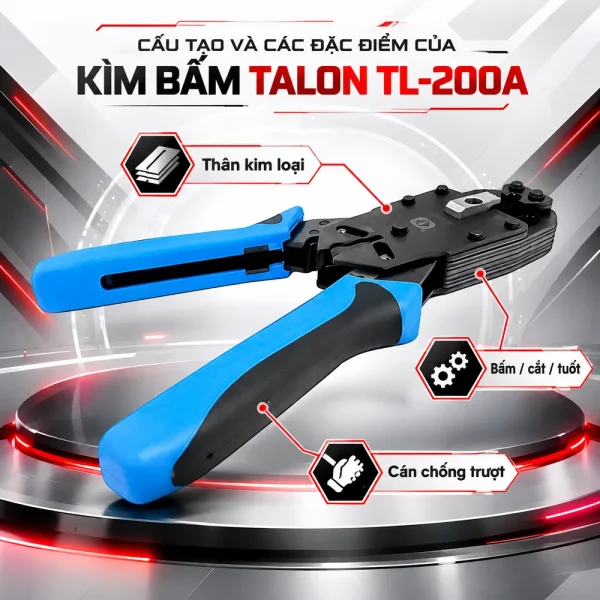

Cấu tạo và các đặc điểm của kìm bấm Talon TL-200A

Thân kim loại và cán cầm chống trượt

Theo thông tin phân phối, TL-200A có thân thép và cán bọc cao su hoặc nhựa, hỗ trợ cầm chắc khi thao tác. Chưa tìm thấy datasheet hãng xác nhận mác thép, khả năng chống gỉ hoặc tuổi thọ định lượng; vì vậy không nên khẳng định kìm không bao giờ mẻ hoặc biến dạng.

Rãnh bấm và cơ cấu hỗ trợ lực

Các nhà bán hàng giới thiệu thiết kế bấm ngang, có cơ cấu hỗ trợ lực để giảm sức bóp. Khi đặt đầu cắm vào rãnh đúng chuẩn, lực từ tay cầm được truyền tới khuôn ép tiếp điểm. Cần kiểm tra độ kín hai hàm và hành trình đóng trước khi bấm, không dùng lực quá mức để xử lý đầu cắm kẹt.

Dao cắt, vị trí tuốt và khóa bảo quản

TL-200A được mô tả có dao cắt và vị trí tuốt vỏ, thuận tiện chuẩn bị đầu cáp mà không phải đổi dụng cụ liên tục. Riêng thông tin về khóa an toàn, kích thước khoảng 200 mm và trọng lượng 300–400 g chủ yếu đến từ bảng phân phối; chưa có tài liệu hãng để xác minh. Nên kiểm tra trực tiếp những chi tiết này theo lô hàng.

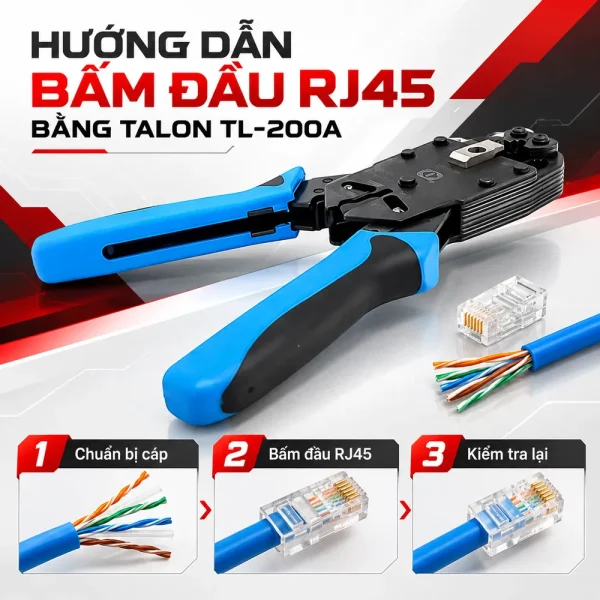

Hướng dẫn bấm đầu RJ45 bằng Talon TL-200A

Trước tiên, xác định loại cáp, kiểu đầu nối và sơ đồ đấu dây. Với dây Ethernet đấu thẳng, hai đầu thường sử dụng cùng chuẩn T568A hoặc T568B. Ngắt kết nối khỏi switch, nguồn PoE và các thiết bị đang hoạt động trước khi cắt hoặc bấm lại đầu dây. Tiếp theo, cắt phẳng đầu cáp và tuốt lớp vỏ ngoài vừa đủ. Nếu dùng lưỡi tuốt tích hợp, cần điều chỉnh thao tác để không làm xước lớp cách điện từng lõi. Sắp xếp tám lõi theo thứ tự màu đã chọn, hạn chế tháo xoắn quá dài rồi cắt đều phần lõi thừa. Đưa dây vào đầu RJ45 tới vị trí tiếp điểm, bảo đảm phần áo cáp nằm trong vùng kẹp giữ. Đặt đầu cắm đúng chiều trong khuôn 8P, bóp tay cầm đủ hành trình rồi rút đầu ra kiểm tra. Không bấm lại nhiều lần trên đầu đã hỏng; nên thay đầu mới để tránh tiếp xúc kém. Cuối cùng, sử dụng máy test RJ45 kiểm tra thông mạch và thứ tự chân. Nếu báo hở, chập hoặc đảo dây, kiểm tra đầu bấm và đường cáp rồi thực hiện lại. Kết quả thông mạch đúng chưa chứng minh tuyến đạt hiệu năng Cat6, tốc độ Gigabit hoặc cấp nguồn PoE ổn định.

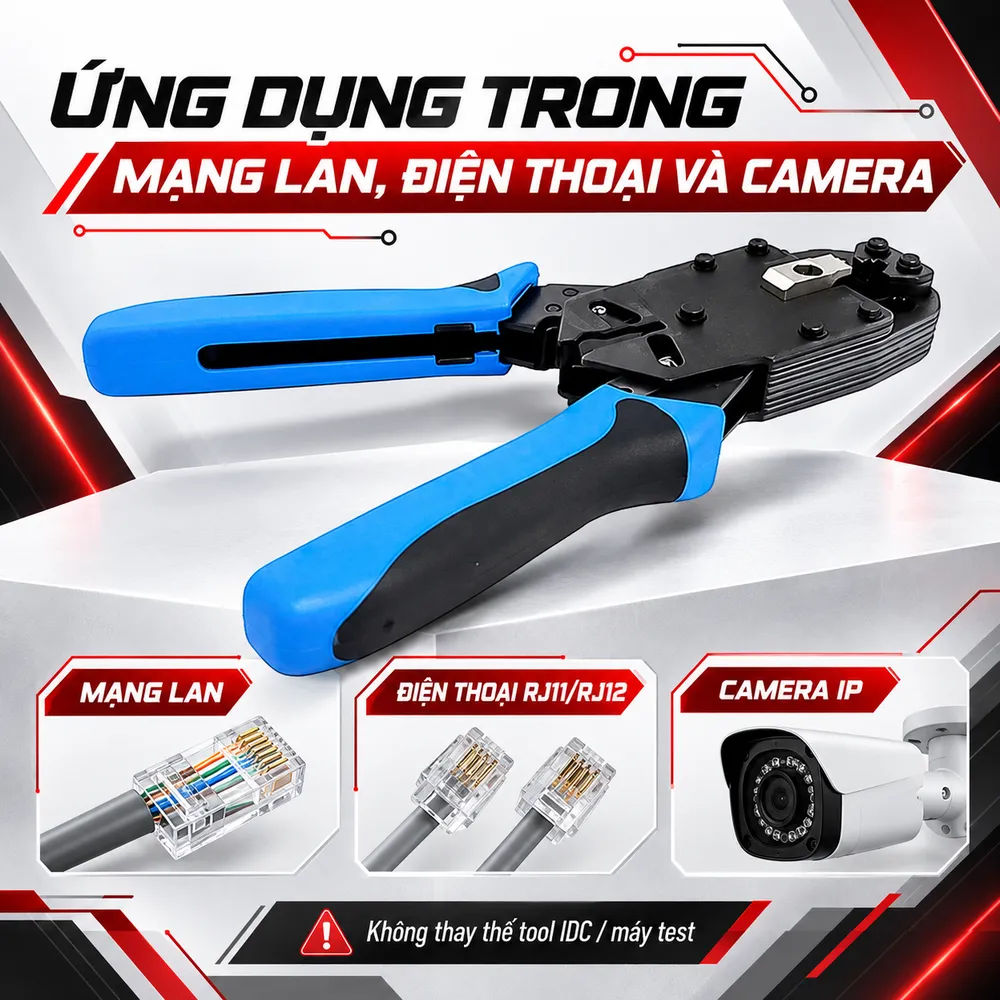

Ứng dụng trong mạng LAN, điện thoại và camera

Trong mạng văn phòng, Talon TL-200A có thể dùng thay đầu RJ45 bị gãy chốt, làm dây kết nối máy tính với switch hoặc sửa đầu cáp sau khi thi công. Với đường thoại, khuôn RJ11/RJ12 hỗ trợ hoàn thiện đầu modular tương thích. Trong hệ thống camera IP, kìm phục vụ lắp đầu Ethernet cho tuyến từ switch tới camera. Cần phân biệt bấm đầu modular với nhấn dây vào nhân mạng Keystone Jack hoặc patch panel. Các đầu IDC phải dùng tool nhấn hoặc dụng cụ được nhà sản xuất đầu nối chỉ định. Talon TL-200A cũng không thay thế máy test, thiết bị đo chứng nhận cáp hay kìm ép đầu BNC cho camera đồng trục. Khi làm việc liên tục, nên vệ sinh vụn vỏ cáp ở lưỡi dao, kiểm tra mép cắt và bảo quản ở nơi khô ráo. Không cắt dây đang mang điện; cán bọc nhựa không phải chứng nhận cách điện an toàn điện lực.

Mua kìm bấm mạng Talon TL-200A cần kiểm tra gì?

Trước khi đặt mua, cần xác nhận mã TL-200A trên thân hoặc bao bì, kiểm tra rãnh RJ45/RJ11/RJ12, dao cắt, vị trí tuốt, tay cầm và cơ cấu khóa nếu có. Với đầu Cat6 hoặc đầu xuyên thấu, nên thử mẫu trước để xác định tương thích. Kiểm tra bảo hành. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn kìm bấm, hạt RJ45, dây cáp và thiết bị test phù hợp. Khi cần tư vấn hoặc báo giá Talon TL-200A, hãy cung cấp loại cáp, kiểu đầu cắm và số lượng đầu cần thi công để đối chiếu đúng dụng cụ.
