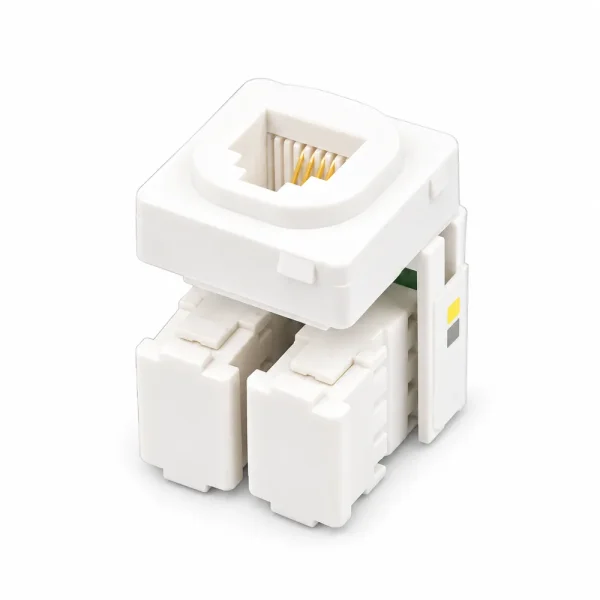

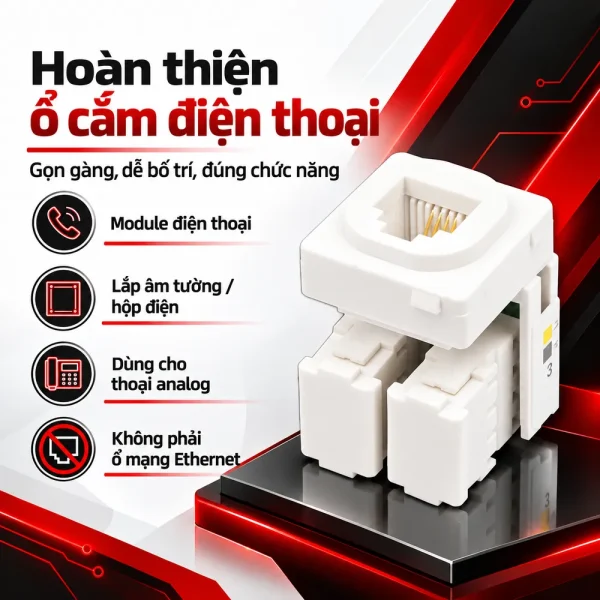

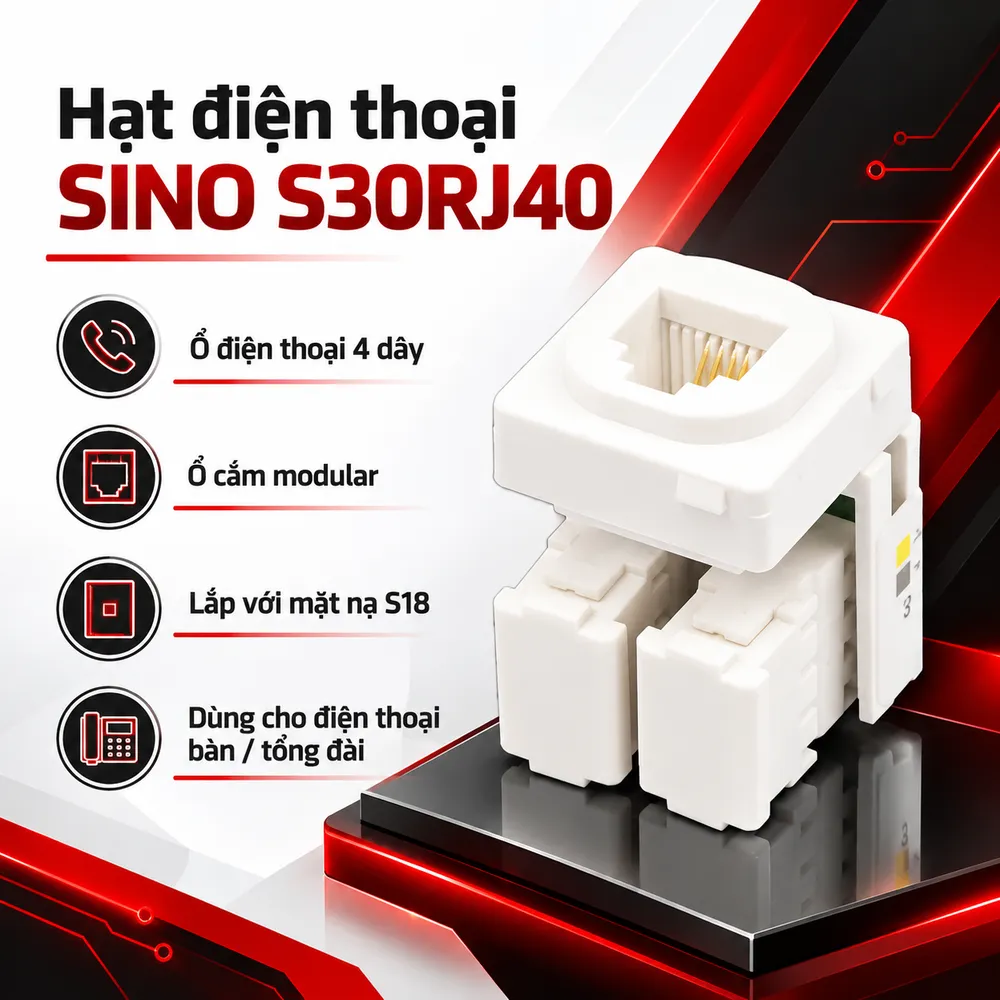

Hạt điện thoại SINO S30RJ40

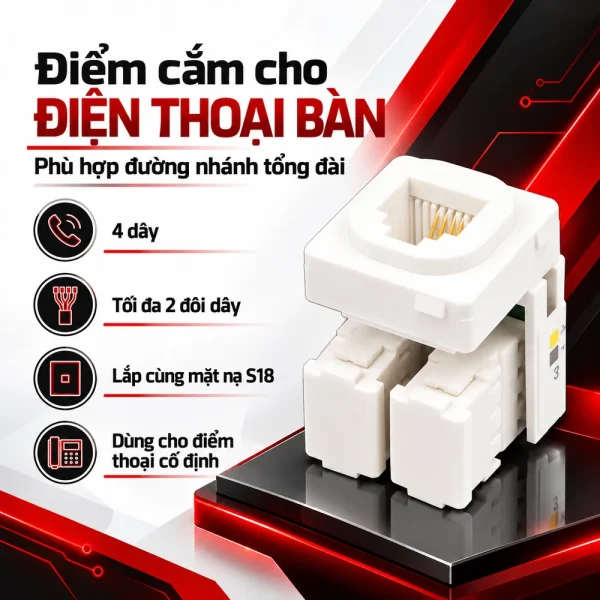

Hạt điện thoại SINO S30RJ40 là ổ cắm modular dùng kết thúc đường dây điện thoại tại hộp điện. SINO xác định sản phẩm thuộc nhóm ổ điện thoại bốn dây, phù hợp những kết nối thoại sử dụng tối đa hai đôi dây theo sơ đồ thiết bị. Hạt được lắp cùng mặt nạ S18 tương thích, giúp tạo điểm cắm cho điện thoại bàn hoặc đường nhánh tổng đài tại nhà ở, văn phòng, khách sạn.

Chọn đúng hạt điện thoại trước khi hoàn thiện ổ cắm

Trong công trình, dây điện thoại thường đi âm tường hoặc trong ống luồn rồi kết thúc tại một vị trí cố định. Hạt S30RJ40 tạo giao diện kết nối giữa cáp trong tường và dây nối thiết bị. Nhờ đó có thể thay dây điện thoại bên ngoài mà không phải tháo đường cáp cố định. Điểm cần nhận biết là tên S30RJ40 biểu thị ổ điện thoại bốn dây, không phải ổ Ethernet tám dây. Nhà sản xuất còn có S30RJ64 thuộc nhóm ổ điện thoại sáu dây và S30RJ88 dành cho kết nối máy tính. Nếu cần nhiều đường thoại hơn hoặc cổng LAN, phải chọn đúng cấu hình.

Kết cấu nhựa và tiếp điểm phục vụ vận hành lâu dài

Theo mô tả phân phối, phần vỏ hạt sử dụng nhựa Polycarbonate, có đặc tính chịu va đập và chịu nhiệt phù hợp trong nhà. Vật liệu cách điện giúp giữ cố định bộ phận tiếp xúc, đồng thời cách điện giữa các chân. Tiếp điểm được giới thiệu làm từ hợp kim đồng có độ đàn hồi, nhằm duy trì lực ép với đầu cắm điện thoại. Khả năng tiếp xúc tốt phụ thuộc cả chân kim loại, bề mặt và phích cắm. Chưa có datasheet riêng xác nhận thành phần hợp kim, lớp mạ hoặc số chu kỳ cắm rút của S30RJ40, nên không nên tự ghi các giá trị này vào hồ sơ nghiệm thu.

Thiết kế phù hợp không gian nội thất

Khi đặt trong mặt nạ S18, phần hạt nằm gọn tại vị trí chờ, hạn chế để lộ dây dẫn và tạo bề mặt hoàn thiện đồng bộ với công tắc hoặc ổ cắm cùng hệ. Thiết kế phù hợp phòng làm việc, phòng ngủ, quầy lễ tân hay hành lang khách sạn. Dù vậy, hạt thoại không phải bộ phận chống nước. Nên tránh vị trí ẩm ướt hoặc nhiều bụi nếu thiếu hộp bảo vệ. SINO cũng khuyến nghị bảo quản sản phẩm ở nơi khô ráo và lắp đặt bởi người có chuyên môn.

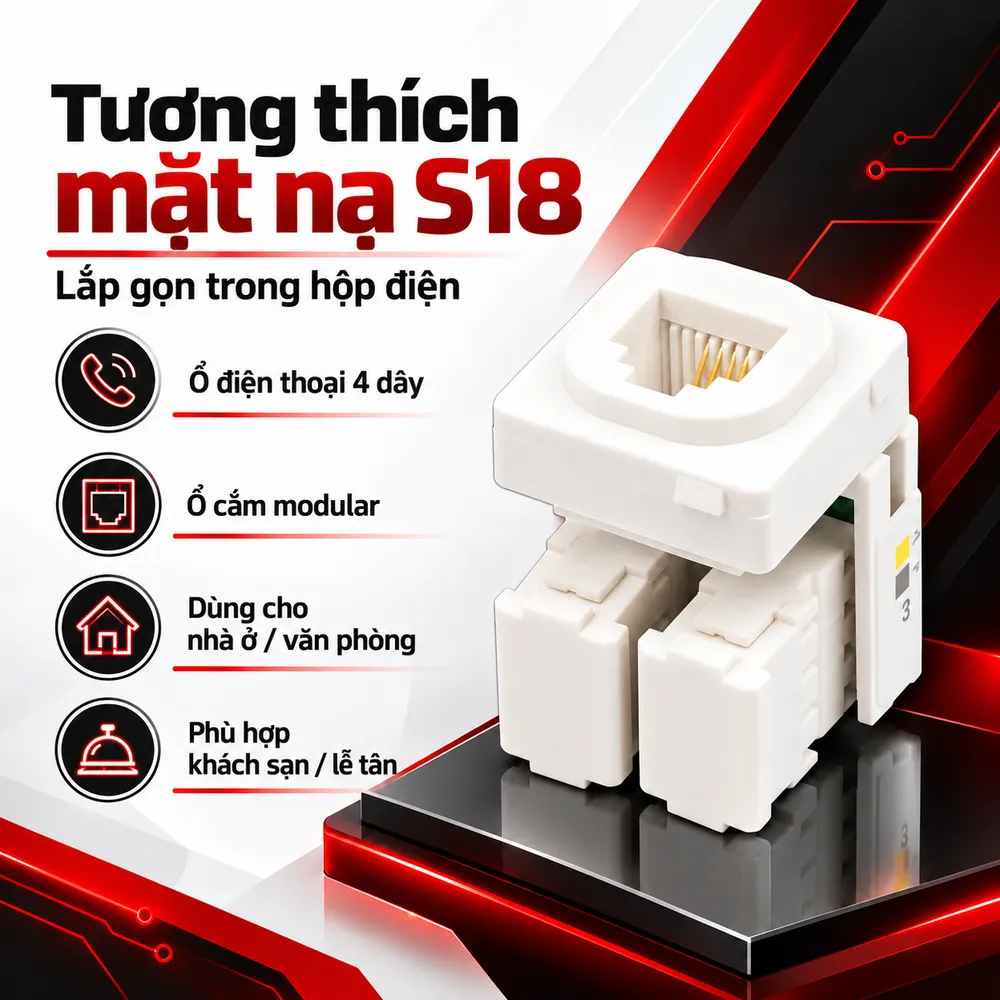

Tương thích mặt nạ S18: chọn số lỗ theo thiết kế

Các mặt nạ SINO S181/X, S182/X, S183/X và S184/X lần lượt có một, hai, ba, bốn vị trí. Nhờ sử dụng dạng module, công trình có thể bố trí một cổng điện thoại riêng hoặc ghép nhiều điểm kết nối trên cùng mặt nạ nếu phù hợp. Mặt nạ và hạt thoại thường được bán riêng. Cần xác nhận đủ số lượng hạt, mặt che và đế lắp. Cũng nên phân biệt S30RJ40 với S30RJ40/W: phiên bản có hậu tố W được SINO giới thiệu là ổ điện thoại bốn dây có dây đấu sẵn, khác cách kết thúc dây. Khi lựa chọn Phụ kiện mạng cho điểm thoại, kiểm tra chuẩn đầu cắm, số đôi dây cần dùng, kiểu mặt nạ và không gian đi dây phía sau để tránh thay vật tư.

Đấu nối và kiểm tra đường dây điện thoại

Trước tiên, xác định sơ đồ chân từ tổng đài hoặc thiết bị đầu cuối. Một đường thoại sử dụng một đôi dây; cấu hình hai đường có thể cần bốn lõi. Tên gọi ổ bốn dây không bảo đảm mọi thiết bị sẽ bố trí hai đường theo cùng sơ đồ, vì vậy không nên đấu dựa hoàn toàn vào màu dây. Sau khi ngắt kết nối đường thoại để thao tác an toàn, kiểm tra lõi cáp và cách đấu phù hợp với cơ cấu kết thúc của sản phẩm thực tế. Không sử dụng dao nhọn thay thế dụng cụ chuyên dụng khi điều đó có thể làm hỏng tiếp điểm. Đặt dây gọn trong hộp âm, tránh bẻ gập sát phía sau ổ cắm.

Những lỗi cần kiểm tra sau lắp đặt

Nếu điện thoại không có tín hiệu, hãy kiểm tra thứ tự chân, thông mạch từng lõi, tiếp xúc lỏng và cổng tổng đài. Trường hợp có tiếng rè, cần kiểm tra cả dây nhảy, đường dây trong tường và thiết bị, không nên kết luận ngay hạt thoại bị lỗi. Khi hoàn thành, gắn mặt nạ chắc chắn, đánh nhãn nếu có nhiều đường và thử gọi thực tế. Đối với hệ thống tổng đài doanh nghiệp, hồ sơ đánh số cổng sẽ giúp bảo trì nhanh hơn khi đổi vị trí hoặc đường nhánh. Đường thoại và mạch điện nguồn cần được phân tuyến cho phù hợp. Không đấu dây điện lưới vào hạt S30RJ40 vì đây là phụ kiện tín hiệu, không phải ổ cắm điện sinh hoạt.

Ứng dụng và lưu ý khi mua tại HulaTech

SINO S30RJ40 thích hợp tạo điểm điện thoại cố định trong căn hộ, văn phòng, khách sạn và khu vực lễ tân có đường thoại tương thích. Sản phẩm không được dùng thay ổ mạng RJ45 tám tiếp điểm, cũng không phải thiết bị chuyển đổi tín hiệu điện thoại sang Ethernet. Khi chuẩn bị đơn hàng, nên cung cấp số điểm thoại, kiểu mặt nạ S18, nhu cầu bốn dây hay sáu dây và yêu cầu đấu sẵn. HulaTech hỗ trợ đối chiếu S30RJ40 với S30RJ40/W, S30RJ64, lựa chọn phụ kiện lắp đặt và báo giá theo số lượng thực tế. Chọn đúng mã từ đầu giúp kiểm soát vật tư và thuận tiện bảo trì về sau.
