Đầu chụp hạt mạng Boot color

Đầu chụp hạt mạng RJ45 Boot Color là phụ kiện mềm lắp phía sau đầu bấm RJ45 để che phần nối giữa đầu cắm và vỏ cáp. Đầu chụp giúp hạn chế va chạm vào lẫy khóa, giảm tác động uốn tại cổ cáp và hỗ trợ nhận diện dây theo màu trong quá trình lắp đặt, quản lý hệ thống LAN.

Vì sao đầu cáp RJ45 cần một lớp bảo vệ bổ sung?

Một dây mạng hoàn chỉnh có đầu RJ45 để tiếp xúc với cổng Ethernet, trong khi phần thân cáp chịu tác động khi kéo, xoay hoặc bố trí trong tủ rack. Chỗ chuyển tiếp từ vỏ dây sang đầu bấm thường bị gập khi người dùng di chuyển thiết bị hoặc sắp xếp nhiều sợi cáp gần nhau. Lẫy nhựa của đầu RJ45 cũng có thể mắc vào dây khác lúc tháo bó cáp. Boot Color bao quanh khu vực này, tạo bề mặt chuyển tiếp mềm hơn và che bớt lẫy khóa tùy thiết kế. Phụ kiện không thay thế cơ cấu kẹp dây nằm trong đầu bấm, nhưng góp phần hạn chế lực uốn tập trung nếu được chọn đúng kích thước.

Kiểu dáng và chất liệu: cần nhìn vào đầu bấm thực tế

Các mẫu Boot Color phổ thông được nhà phân phối mô tả làm từ cao su mềm hoặc nhựa dẻo. Tuy nhiên, tên Boot Color không xác định một thành phần vật liệu duy nhất; không nên mặc định tất cả mẫu đều làm từ cao su tự nhiên, PVC hoặc có cùng độ bền nhiệt. Có loại chụp trơn chỉ che cổ cáp, loại có phần gờ bao quanh lẫy, và loại thiết kế chống mắc lẫy khi rút dây khỏi bó cáp. Hình dạng chụp ảnh hưởng khả năng bấm lẫy bằng tay, vì vậy cần thử trực tiếp với mẫu đầu RJ45 đang dùng. Khả năng truyền dữ liệu vẫn phụ thuộc cáp, đầu bấm và thiết bị mạng, không phụ thuộc màu của đầu chụp.

Sáu màu thông dụng giúp quản lý cáp như thế nào?

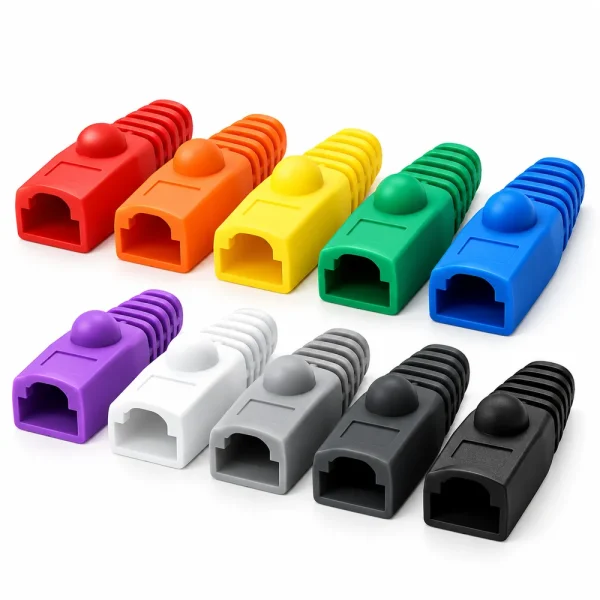

Màu sắc là đặc điểm nhận biết dễ thấy của Boot Color. Các lựa chọn được giới thiệu gồm xám, xanh dương, vàng, đen, đỏ và trắng. Với hệ thống nhiều tuyến, kỹ thuật viên có thể xây dựng quy ước màu để phân biệt nhóm kết nối, chẳng hạn xanh cho mạng văn phòng, vàng cho camera và đỏ cho tuyến cần quản lý riêng. Đây chỉ là ví dụ về quy ước nội bộ, không phải tiêu chuẩn bắt buộc. Khi triển khai thực tế, nên ghi quy ước vào sơ đồ và áp dụng nhất quán tại hai đầu dây. Màu chụp hỗ trợ nhận diện nhanh nhưng không thay thế nhãn số, mã cổng hoặc hồ sơ đấu nối; nhiều đường cáp vẫn có thể cùng màu. Kết hợp màu chụp với vòng đánh số, nhãn cáp và sơ đồ patch panel sẽ hữu ích hơn việc chỉ phân biệt bằng mắt. Đây cũng là lý do đầu chụp nhiều màu thường được chọn khi chuẩn bị Phụ kiện mạng cho công trình có nhiều khu vực hoặc nhóm thiết bị.

Dùng cho Cat5e, Cat6: đừng chỉ nhìn phân hạng cáp

Đầu chụp RJ45 Boot Color được giới thiệu dùng cho cáp mạng Cat5e và Cat6, nhưng khả năng lắp vừa còn phụ thuộc đường kính ngoài của dây, chiều dài thân đầu cắm và hình dạng phần kẹp giữ. Cáp Cat6 thường có cấu trúc và kích thước khác cáp Cat5e; ngay trong cùng một phân hạng, các hãng cũng có nhiều đường kính vỏ. Với dây nhỏ, lỗ chụp quá rộng sẽ không ôm sát cổ cáp. Với dây lớn, chụp quá chật sẽ khó luồn, dễ biến dạng hoặc cản trở thao tác bấm đầu. Đầu RJ45 chống nhiễu có vỏ kim loại và một số đầu bấm ba mảnh cũng cần kiểm tra riêng về hình dạng, không thể mặc định dùng chung mọi loại boot. Trước khi mua số lượng lớn, nên thử mẫu với cáp và đầu bấm thật. Đồng thời kiểm tra chụp có che mất lẫy hay làm đầu RJ45 khó cắm hết vào ổ mạng không.

Thứ tự lắp đặt đúng khi làm dây nhảy mạng

Với loại Boot Color dạng ống kín, kỹ thuật viên phải luồn chụp vào dây trước khi bấm đầu RJ45. Đây là thao tác nhỏ nhưng dễ bị quên, khiến phải cắt đầu đã hoàn thiện để lắp lại phụ kiện. Sau khi luồn đúng chiều, tuốt vỏ cáp, sắp xếp các đôi dây theo sơ đồ T568A hoặc T568B rồi bấm đầu bằng dụng cụ phù hợp. Kiểm tra thông mạch và tình trạng lẫy khóa trước khi kéo chụp về sát đầu cắm. Không nên kéo quá mạnh khiến chụp làm cong cổ dây hoặc tác động lên các tiếp điểm. Khi hoàn tất, thử cắm và rút dây ở cổng mạng thực tế. Nếu lẫy khó nhấn, chụp bị trượt hoặc thân đầu cắm không vào hết cổng, cần đổi sang thiết kế thích hợp. Một số kiểu chụp tách rời có quy trình lắp khác, vì vậy nên làm theo hướng dẫn của từng mẫu.

Ứng dụng và lựa chọn đầu chụp tại HulaTech

Boot Color phù hợp dây nhảy tại bàn làm việc, tủ mạng, phòng kỹ thuật, hệ thống camera IP và các vị trí thường xuyên thay thiết bị. Thông tin phân phối phổ biến ghi quy cách 100 chiếc mỗi túi, nhưng số lượng, màu và kiểu dáng cần xác nhận theo từng lô hàng. Khi đặt mua, nên cung cấp đường kính cáp, loại đầu RJ45 và số lượng mỗi màu. HulaTech hỗ trợ đối chiếu phụ kiện phù hợp, tư vấn quy ước màu và báo giá theo nhu cầu thi công thực tế.
