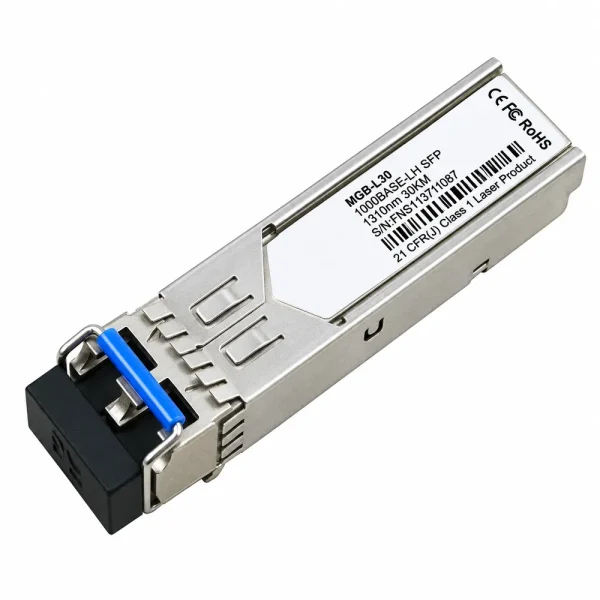

Module quang PLANET 1000Mbps Gigabit Ethernet SFP MGB-L30

Module quang PLANET MGB-L30 là bộ thu phát SFP dành cho kết nối Gigabit Ethernet trên cáp quang Singlemode, sử dụng bước sóng 1310nm và đầu nối LC Duplex. Theo thông số PLANET, sản phẩm đạt khoảng cách truyền dẫn danh định 30km, vận hành ở nhiệt độ 0–60°C và hỗ trợ cắm nóng trên thiết bị có khe SFP tương thích.

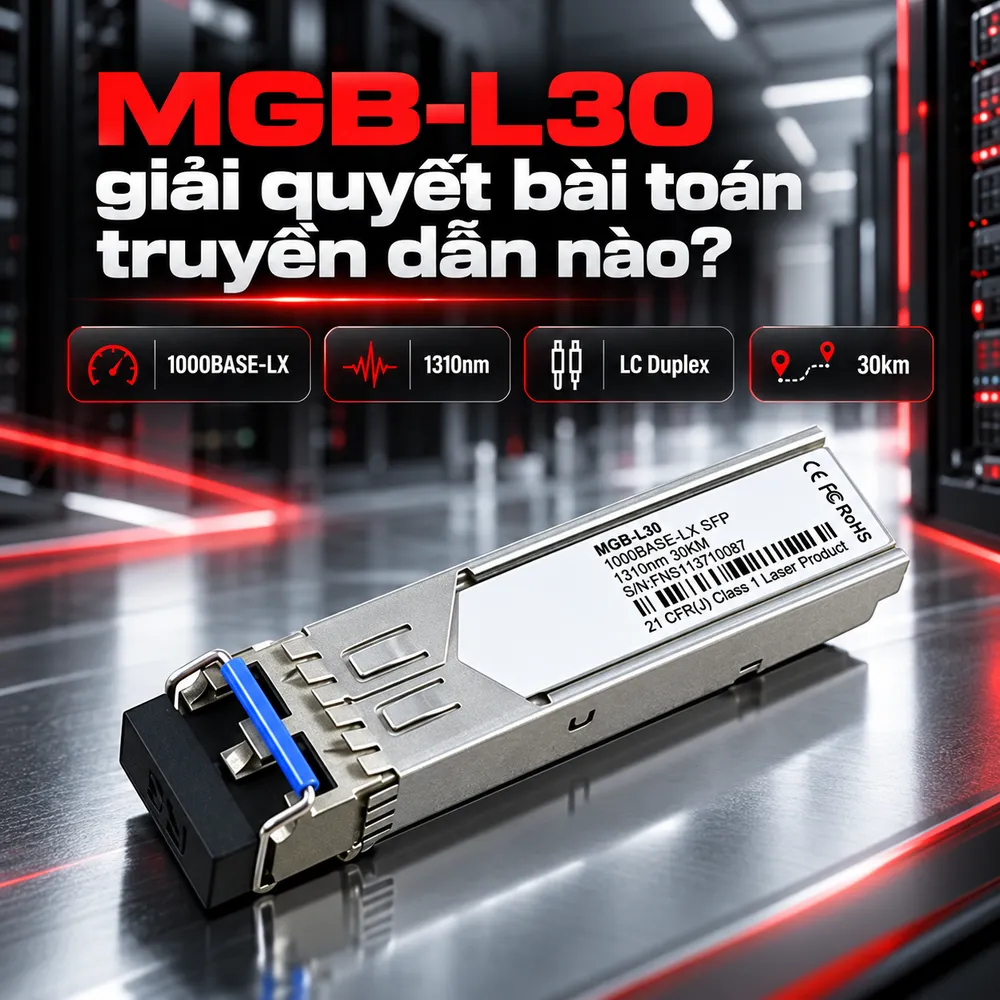

MGB-L30 giải quyết bài toán truyền dẫn nào?

Trong hệ thống mạng doanh nghiệp, khoảng cách giữa switch truy cập và switch tập trung có thể vượt giới hạn của cáp đồng Ethernet. Đặc biệt tại nhà xưởng, trường học hoặc khuôn viên nhiều tòa nhà, việc bổ sung thiết bị trung gian chỉ để kéo dài đường truyền sẽ làm tăng yêu cầu cấp điện và bảo trì. Khi sẵn có tuyến Singlemode, cặp module SFP phù hợp có thể thiết lập kết nối quang điểm tới điểm. MGB-L30 được thiết kế cho chuẩn Gigabit Ethernet 1000BASE-LX. Module chuyển đổi tín hiệu điện từ cổng SFP thành tín hiệu quang để truyền qua sợi, sau đó thực hiện chiều ngược lại tại đầu nhận. Thiết bị không đảm nhiệm chức năng định tuyến, chuyển mạch hay cấp nguồn PoE; những tác vụ này vẫn thuộc về switch hoặc thiết bị chủ. Do đó, khi lựa chọn Module Quang SFP, cần xác định đúng mã MGB-L30, tốc độ cổng, loại cáp và bước sóng, thay vì áp dụng khoảng cách 120km được quảng bá cho toàn bộ dòng sản phẩm.

Ba yếu tố kỹ thuật cần kiểm tra trước khi lắp đặt

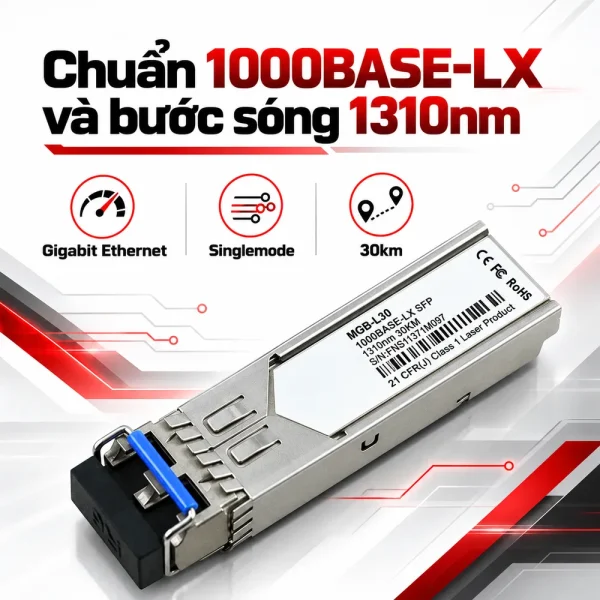

Chuẩn 1000BASE-LX và bước sóng 1310nm

PLANET công bố MGB-L30 theo IEEE 802.3z 1000BASE-LX, phục vụ kết nối Ethernet 1000Mbps. Bước sóng danh định là 1310nm trên cáp Singlemode. MGB-L30 cũng khác module MGB-SX dùng Multimode 850nm và MGB-L50 dùng bước sóng 1550nm. Cổng LC giống nhau không đồng nghĩa các module có thể ghép tùy ý.

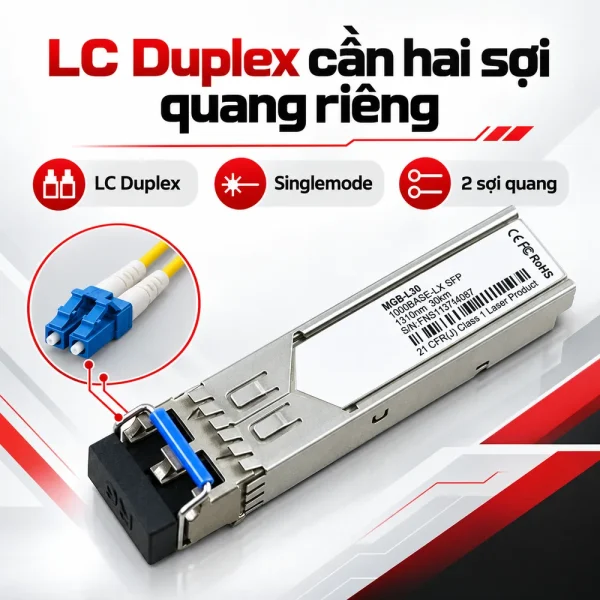

LC Duplex cần hai sợi quang riêng

Theo thiết kế thu phát song công của dòng MGB-Series, MGB-L30 sử dụng đầu LC để kết nối hai sợi Singlemode. Một sợi đảm nhiệm chiều phát Tx của thiết bị thứ nhất tới chiều nhận Rx của thiết bị thứ hai; sợi còn lại hoạt động theo chiều ngược lại. Đây không phải module BiDi truyền hai chiều trên cùng một sợi. Kỹ thuật viên cần chọn dây nhảy, adapter và đầu nối đúng chuẩn của hệ thống phối quang. Bề mặt LC bẩn, đầu connector xước hoặc đấu nhầm Tx/Rx đều có thể khiến trạng thái liên kết không ổn định. Dây nhảy phải được bảo vệ khỏi uốn cong quá mức, đặc biệt gần tủ rack hoặc khay phối quang mật độ cao.

Cự ly 30km phụ thuộc ngân sách suy hao

Giới hạn 30km là mức tối đa theo điều kiện kỹ thuật do PLANET công bố, không có nghĩa mọi tuyến có cùng chiều dài sẽ hoạt động ổn định. Suy hao sợi, đầu nối, mối hàn và các điểm phối quang cần được cộng vào ngân sách đường truyền. Phải đối chiếu công suất phát, độ nhạy thu và mức quá tải thu của module thực tế trước khi nghiệm thu. Tuyến quá ngắn cũng cần kiểm tra công suất thu để tránh vượt ngưỡng đầu vào của thiết bị. Nếu có yêu cầu giám sát quang DDM, nên xác minh trên datasheet và đúng phiên bản sản phẩm thay vì mặc định mọi module SFP đều hỗ trợ.

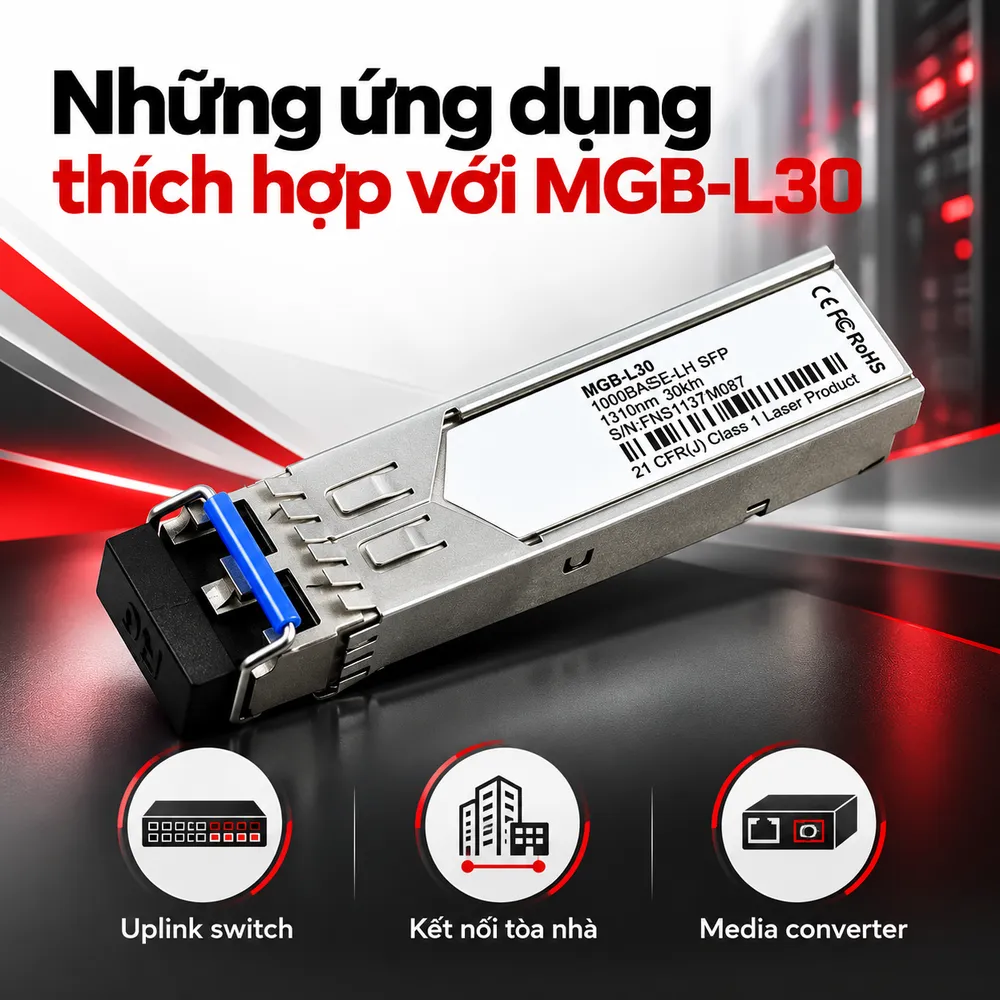

Những ứng dụng thích hợp với MGB-L30

Trong mạng văn phòng hoặc khuôn viên doanh nghiệp, module có thể làm uplink từ switch phân phối tới switch tập trung, miễn là thiết bị chủ tương thích và đường cáp quang đạt yêu cầu. Tại nhà xưởng, giải pháp này giúp kết nối các tủ mạng xa phòng điều hành bằng tuyến Singlemode đã bố trí trước. Với hệ thống camera IP, một liên kết Gigabit có thể truyền lưu lượng từ switch camera về máy chủ ghi hình. Tuy nhiên, số lượng camera không phải thông số cố định của module; cần tính theo bitrate, độ phân giải, chuẩn nén, số luồng đồng thời và mức dự phòng băng thông. Nếu ứng dụng yêu cầu dự phòng đường truyền hoặc băng thông lớn hơn 1Gbps, kiến trúc hệ thống phải được thiết kế ở cấp switch và tuyến kết nối, không chỉ thay module quang.

Kiểm tra tương thích, nghiệm thu và lựa chọn sản phẩm

Trước khi đặt hàng, cần xác định model switch hoặc media converter, phiên bản firmware, chế độ cổng SFP và danh sách transceiver được hỗ trợ. Dù module tuân thủ SFP MSA, việc vừa khe cắm không bảo đảm tất cả thiết bị của hãng khác đều nhận diện và vận hành chính xác. Khi thi công, vệ sinh đầu LC, đấu đúng chiều Tx/Rx và tuân thủ hướng dẫn cắm nóng của thiết bị chủ. Sau khi liên kết hình thành, kiểm tra đèn Link, tốc độ cổng, bộ đếm lỗi và suy hao quang nếu có thiết bị đo. Nếu đường truyền không lên, cần khoanh vùng dây nhảy, phối quang, module đối ứng và cấu hình trước khi kết luận phần cứng hỏng. Một lưu ý về nguồn hàng: PLANET Technology USA hiện đánh dấu MGB-L30 không còn cung cấp và đề xuất model MGB-L40 thay thế. Tình trạng này không xác nhận tồn kho tại Việt Nam, vì vậy nên kiểm tra mã hàng, phiên bản và chính sách bảo hành thực tế trước khi mua. PLANET MGB-L30 phù hợp cho liên kết Gigabit Singlemode 1310nm tối đa 30km khi ngân sách suy hao và thiết bị chủ đáp ứng yêu cầu. Khách hàng có thể liên hệ HulaTech để đối chiếu cấu hình, lựa chọn module, phụ kiện phối quang và nhận báo giá theo hạ tầng triển khai.
