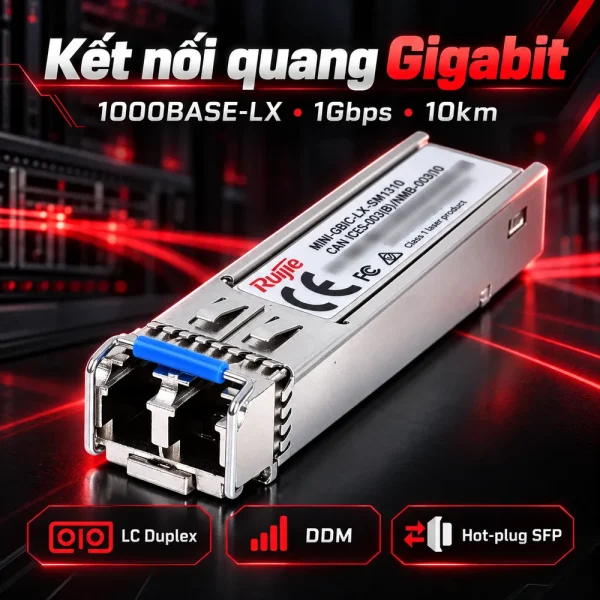

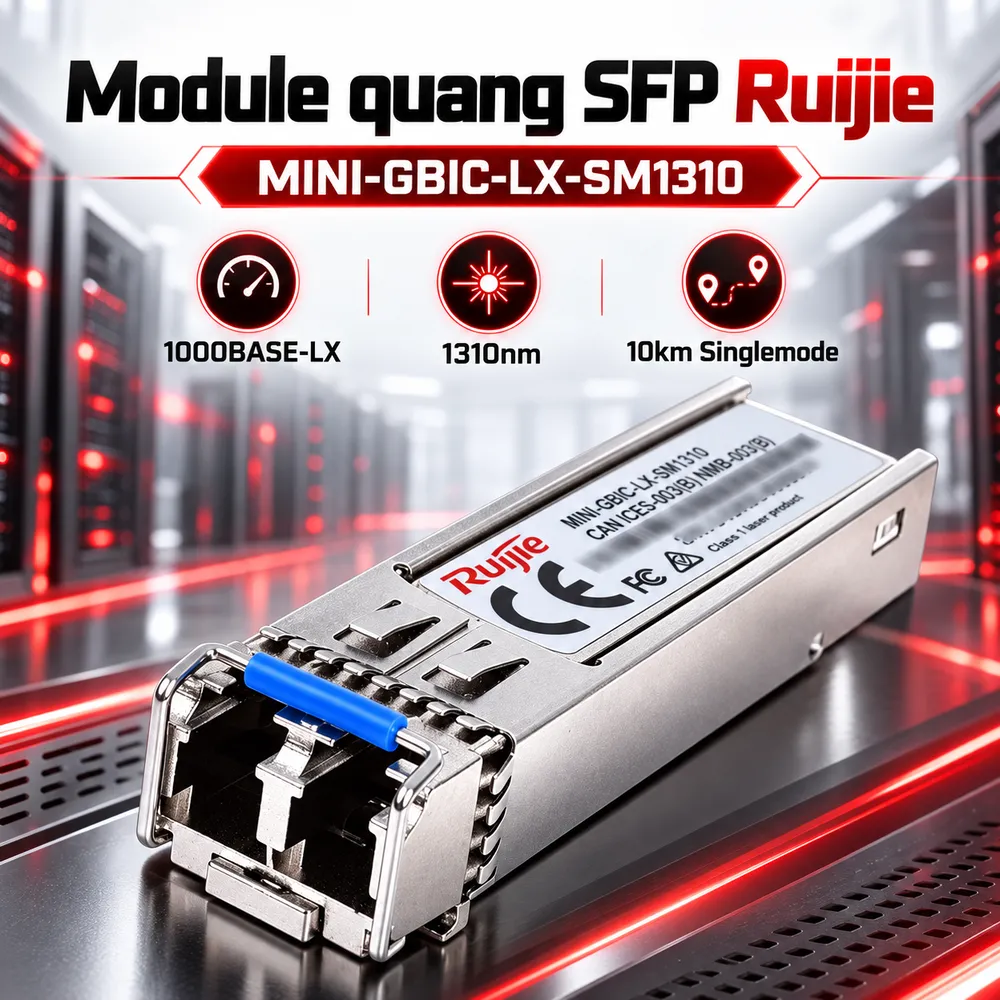

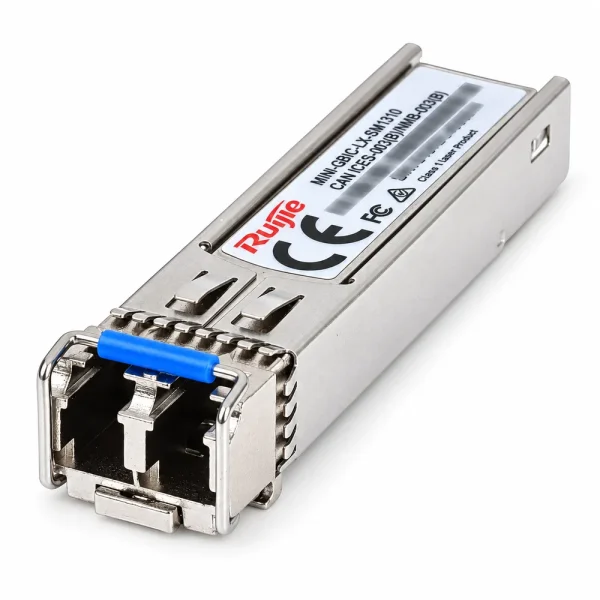

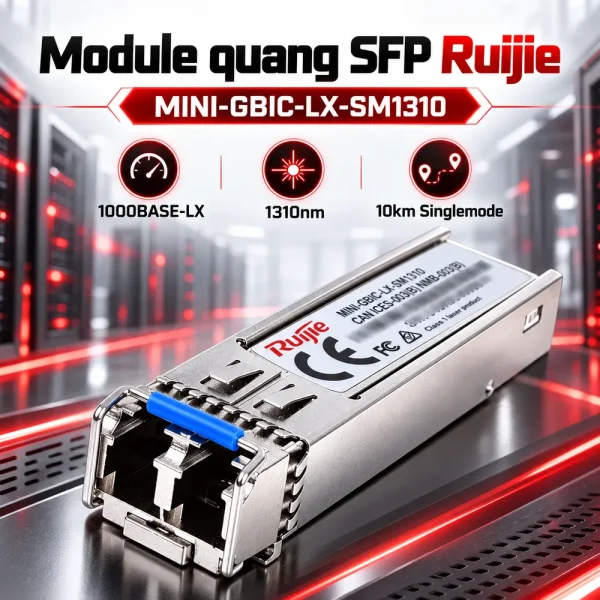

Module quang SFP RUIJIE MINI-GBIC-LX-SM1310

Module quang SFP Ruijie MINI-GBIC-LX-SM1310 là thiết bị thu phát quang chuẩn 1000BASE-LX, hỗ trợ truyền dữ liệu Gigabit Ethernet qua cáp quang Singlemode với khoảng cách tối đa 10km. Sản phẩm sử dụng bước sóng 1310nm, giao diện LC Duplex, hỗ trợ giám sát quang DDM và thiết kế SFP có thể cắm nóng. Module phù hợp kết nối uplink giữa các switch Ruijie tương thích, hệ thống mạng LAN doanh nghiệp và hạ tầng truyền dẫn quang trong tòa nhà, khu công nghiệp.

Tổng quan về module quang SFP Ruijie MINI-GBIC-LX-SM1310

Ruijie MINI-GBIC-LX-SM1310 là module thu phát quang thuộc nhóm thiết bị mạng Gigabit Ethernet do Ruijie Networks phát triển. Sản phẩm có nhiệm vụ chuyển đổi tín hiệu điện từ thiết bị mạng thành tín hiệu quang để truyền dữ liệu qua hệ thống cáp quang Singlemode. Thiết bị sử dụng chuẩn Small Form-factor Pluggable (SFP), còn được gọi là Mini-GBIC. Đây là dạng module có kích thước nhỏ hơn GBIC truyền thống, giúp các nhà sản xuất tích hợp nhiều giao diện quang trên thiết bị chuyển mạch. Theo thông tin kỹ thuật Ruijie, MINI-GBIC-LX-SM1310 hoạt động theo chuẩn 1000BASE-LX, sử dụng bước sóng 1310nm và truyền dữ liệu trên khoảng cách danh định đến 10km. Với thiết kế dạng module rời, sản phẩm có thể lắp vào khe SFP tương thích trên switch hoặc thiết bị mạng khác. Điều này tạo thuận lợi cho việc mở rộng kết nối quang mà không cần thay đổi toàn bộ hệ thống chuyển mạch. Một đặc điểm của Ruijie MINI-GBIC-LX-SM1310 là khả năng hỗ trợ giao tiếp Gigabit Ethernet với tốc độ đường quang danh định 1,25Gbps, tương ứng kết nối Ethernet 1Gbps theo chuẩn 1000BASE-LX. Sản phẩm phù hợp với những hệ thống đã triển khai cáp Singlemode hoặc đang có kế hoạch mở rộng mạng sang các khu vực cách xa phòng thiết bị trung tâm. Khách hàng cần lựa chọn module theo chuẩn giao tiếp, tốc độ và khoảng cách có thể tham khảo danh mục Module Quang SFP tại HulaTech để tìm hiểu những dòng thiết bị phù hợp với hệ thống mạng.

Đặc điểm kỹ thuật và công nghệ truyền dẫn của Ruijie MINI-GBIC-LX-SM1310

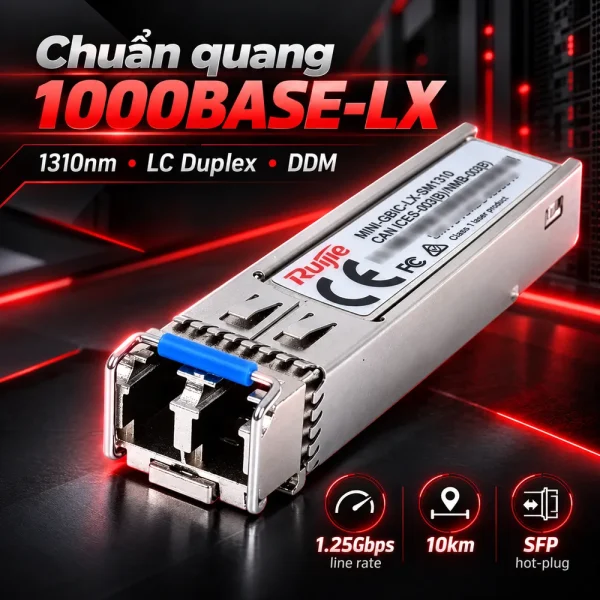

Sử dụng chuẩn truyền dẫn quang 1000BASE-LX Ruijie MINI-GBIC-LX-SM1310 được thiết kế theo chuẩn 1000BASE-LX thuộc hệ thống Gigabit Ethernet IEEE 802.3z. Chuẩn giao tiếp này hỗ trợ truyền dữ liệu qua sợi quang, phù hợp với các tuyến kết nối cần khoảng cách lớn hơn giới hạn thông thường của cáp đồng Ethernet. Tốc độ Gigabit Ethernet đáp ứng nhiều nhu cầu truyền dữ liệu nội bộ, kết nối switch và truyền tín hiệu giữa các khu vực trong doanh nghiệp. Bước sóng 1310nm trên cáp Singlemode Module sử dụng nguồn phát quang DFB hoạt động tại bước sóng danh định 1310nm, phù hợp với môi trường truyền dẫn Singlemode. Theo Ruijie, khoảng cách truyền dẫn tối đa đạt 10km khi tuyến cáp đáp ứng yêu cầu kỹ thuật. Sợi quang Singlemode có kích thước lõi nhỏ, thường sử dụng cấu trúc 9/125µm. Loại cáp này được triển khai trong những hệ thống mạng cần truyền tín hiệu qua khoảng cách xa. Khả năng truyền dẫn thực tế phụ thuộc suy hao cáp quang, chất lượng đầu nối, mối hàn và ngân sách công suất quang. Giao diện kết nối LC Duplex MINI-GBIC-LX-SM1310 sử dụng đầu kết nối LC Duplex với hai đường truyền quang độc lập. Một đường đảm nhiệm phát tín hiệu Tx, đường còn lại tiếp nhận tín hiệu Rx. Khi đấu nối hai module, cần bảo đảm đường phát của thiết bị thứ nhất được kết nối đến đường nhận của thiết bị đối diện. Đầu nối LC có kích thước nhỏ, thuận tiện sử dụng trong hệ thống phối quang và tủ rack mạng. Hỗ trợ giám sát quang DDM/DOM Module hỗ trợ Digital Diagnostic Monitoring, cho phép thiết bị chủ tương thích theo dõi các thông số hoạt động của bộ thu phát quang. Thông tin giám sát giúp kỹ thuật viên kiểm tra trạng thái tín hiệu, đánh giá công suất quang và hỗ trợ xác định nguyên nhân khi đường truyền xuất hiện lỗi.

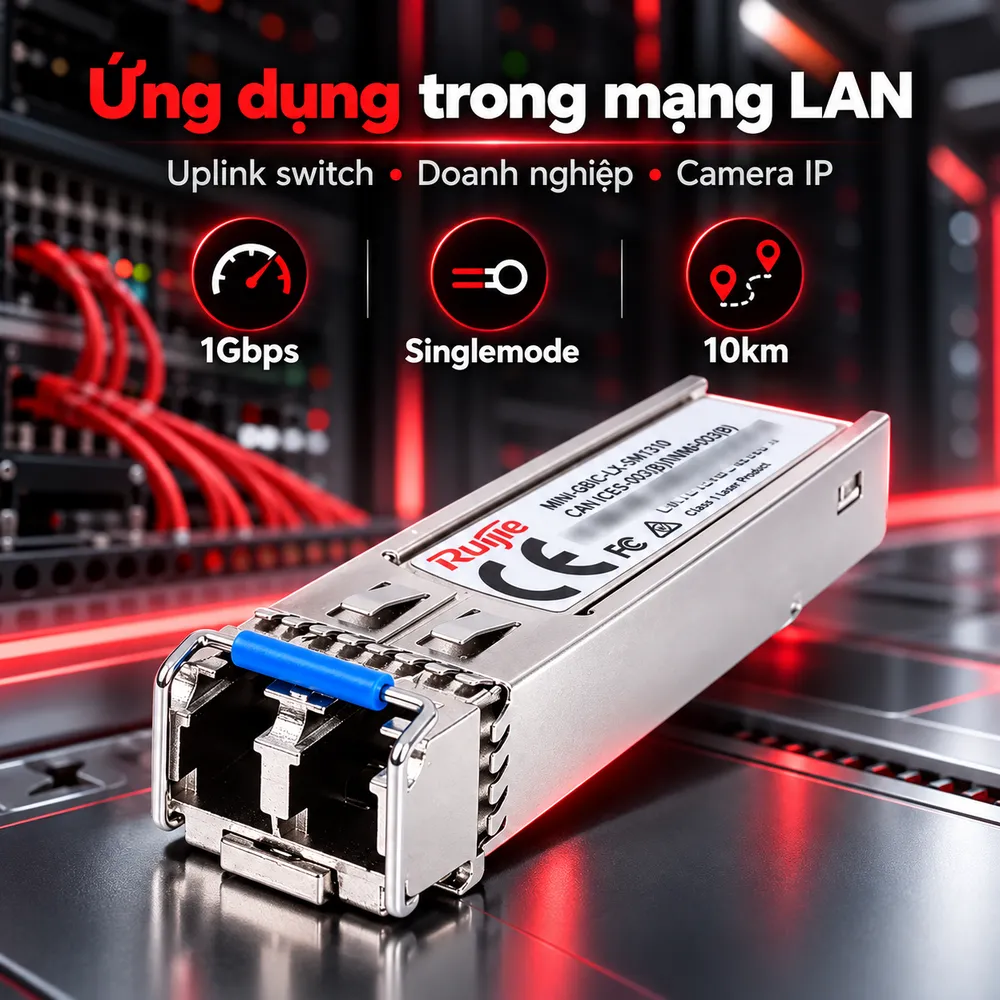

Ứng dụng của module Ruijie MINI-GBIC-LX-SM1310 trong hệ thống mạng

Kết nối uplink giữa các switch Ruijie Ruijie MINI-GBIC-LX-SM1310 có thể được sử dụng làm đường uplink giữa switch truy cập và switch tập trung trong mạng doanh nghiệp. Thông qua hệ thống cáp quang Singlemode, các thiết bị chuyển mạch đặt tại những vị trí cách xa nhau có thể trao đổi dữ liệu bằng giao tiếp Gigabit Ethernet. Việc sử dụng module cần dựa trên khả năng hỗ trợ của từng dòng switch, loại cổng và phiên bản phần mềm thiết bị. Xây dựng mạng LAN trong tòa nhà và khu công nghiệp Đối với công trình có nhiều tầng hoặc nhiều khu vực chức năng, MINI-GBIC-LX-SM1310 có thể kết nối các tủ mạng phân tán với phòng thiết bị trung tâm. Hạ tầng quang Singlemode cho phép triển khai tuyến truyền dẫn đến những khu vực có khoảng cách vượt giới hạn của cáp đồng. Ứng dụng này phù hợp với mạng văn phòng, trường học, nhà xưởng và hệ thống mạng tại nhiều tòa nhà thuộc cùng cơ sở. Truyền dữ liệu cho hệ thống camera IP Trong hệ thống camera giám sát, module có thể kết nối switch tập trung camera với hệ thống quản lý thông qua đường truyền quang. Tốc độ Ethernet 1Gbps cho phép vận chuyển đồng thời nhiều luồng hình ảnh, nhưng số lượng camera thực tế phụ thuộc bitrate, chuẩn nén, độ phân giải và tốc độ khung hình. Khi thiết kế mạng camera, cần tính toán tổng băng thông sử dụng và lưu lượng dự phòng để tránh quá tải đường uplink.

Hướng dẫn lựa chọn và sử dụng Ruijie MINI-GBIC-LX-SM1310

Trong quá trình triển khai, cần lưu ý các yếu tố sau:

• Kiểm tra model switch và khả năng hỗ trợ module SFP Gigabit.
• Sử dụng cáp quang Singlemode và đầu nối LC phù hợp.
• Xác nhận module đối ứng tương thích về tốc độ, bước sóng và công suất quang.
• Đo suy hao tuyến cáp, kiểm tra đầu nối và chất lượng mối hàn.
• Kiểm tra trạng thái liên kết và thông số DDM sau khi lắp đặt.
• Không vượt quá giới hạn khoảng cách và nhiệt độ hoạt động được công bố.

Khoảng cách 10km chỉ đạt được khi tổng suy hao tuyến nằm trong giới hạn cho phép. Với tuyến ngắn, vẫn cần kiểm tra mức công suất thu để tránh vượt ngưỡng đầu vào của thiết bị. Ngoài ra, không nên nhầm MINI-GBIC-LX-SM1310 với MINI-GBIC-SX-MM850. Phiên bản SX sử dụng bước sóng 850nm trên cáp Multimode, trong khi phiên bản LX 1310nm sử dụng cáp Singlemode. Module quang SFP Ruijie MINI-GBIC-LX-SM1310 đáp ứng nhu cầu kết nối Gigabit Ethernet trên tuyến Singlemode có khoảng cách danh định đến 10km. Thiết kế LC Duplex, khả năng cắm nóng và chức năng giám sát DDM hỗ trợ công tác triển khai, bảo trì hệ thống mạng. Khách hàng cần tư vấn lựa chọn, kiểm tra khả năng tương thích hoặc nhận báo giá Ruijie MINI-GBIC-LX-SM1310 có thể liên hệ HulaTech để được hỗ trợ theo cấu hình switch và hạ tầng cáp quang thực tế.
