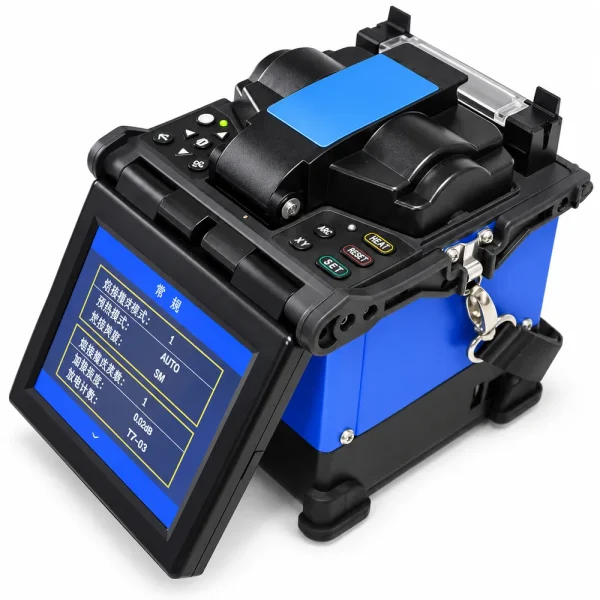

Máy hàn cáp quang Joinwit JW4109

Máy hàn cáp quang Joinwit JW4109 là thiết bị hàn nối sợi quang tự động sử dụng công nghệ căn chỉnh lõi PAS, được sản xuất bởi Shanghai Joinwit Optoelectronic Technology (Trung Quốc). Máy hỗ trợ các loại sợi SM, MM, DS, NZDS, thời gian hàn khoảng 9 giây và gia nhiệt khoảng 30 giây. Thiết bị được thiết kế phục vụ thi công mạng FTTH, hệ thống LAN quang, tuyến truyền dẫn viễn thông và bảo trì cáp quang ngoài hiện trường. Joinwit JW4109 tích hợp màn hình LCD màu 5 inch, hệ thống quan sát sợi quang và nhiều chế độ hàn. Cấu hình này giúp kỹ thuật viên thực hiện các công đoạn căn chỉnh, hàn nối và kiểm tra kết quả trên cùng một thiết bị.

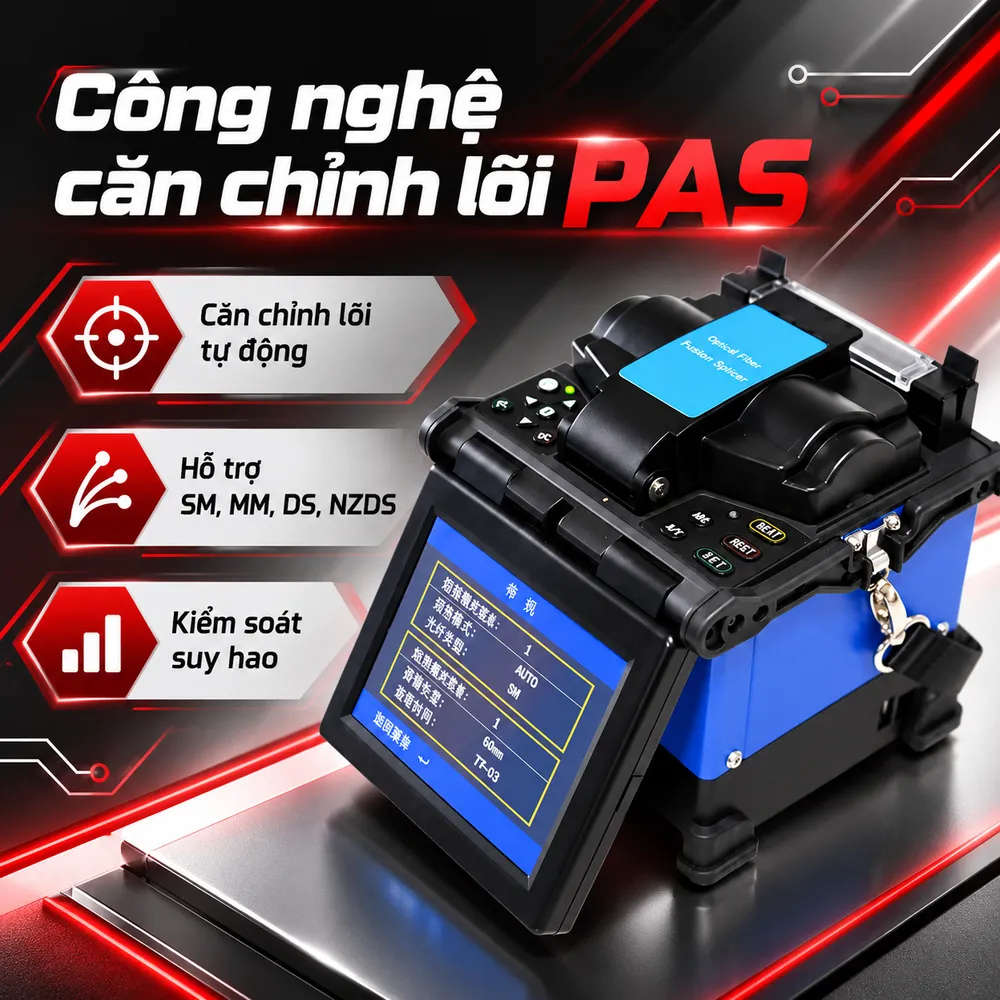

Công nghệ căn chỉnh lõi PAS giúp kiểm soát suy hao mối hàn

Joinwit JW4109 sử dụng công nghệ PAS (Profile Alignment System) để quan sát và căn chỉnh hai đầu sợi quang trước khi thực hiện quá trình phóng hồ quang. Hệ thống hình ảnh giúp xác định vị trí sợi, hỗ trợ điều chỉnh nhằm hạn chế sai lệch giữa hai lõi quang. Công nghệ căn chỉnh lõi đặc biệt hữu ích trong những hệ thống yêu cầu kiểm soát suy hao tại các điểm nối. Theo thông số của Joinwit, suy hao mối hàn điển hình đạt 0,02 dB đối với Single Mode, 0,01 dB đối với Multimode và 0,04 dB với sợi Dispersion Shifted. Máy hỗ trợ nhiều chế độ làm việc gồm tự động, bán tự động và thủ công. Kỹ thuật viên có thể lựa chọn chế độ phù hợp với loại sợi và điều kiện thi công. Khả năng xử lý các loại sợi SM, MM, DS và NZDS cho phép thiết bị phục vụ nhiều hệ thống truyền dẫn quang. Tuy nhiên, cần lựa chọn đúng chương trình hàn và kiểm tra khả năng tương thích của kẹp sợi. Suy hao thực tế phụ thuộc chất lượng sợi, độ sạch bề mặt, góc cắt và điều kiện môi trường. Vì vậy, kết quả ước tính trên máy không thay thế phép đo kiểm suy hao khi nghiệm thu công trình.

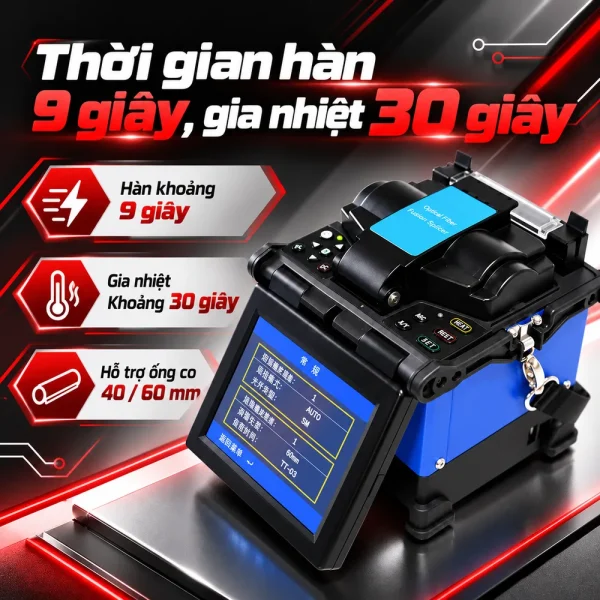

Thời gian hàn 9 giây và gia nhiệt khoảng 30 giây

Joinwit JW4109 có thời gian hàn khoảng 9 giây theo bảng kỹ thuật của nhà sản xuất. Sau khi hoàn tất quá trình hàn, mối nối được chuyển sang bộ gia nhiệt để bảo vệ bằng ống co nhiệt chuyên dụng. Thời gian gia nhiệt tham khảo khoảng 30 giây, tùy chương trình và loại ống bảo vệ. Máy hỗ trợ các loại ống co nhiệt dài 40 mm và 60 mm, phù hợp với những cấu hình bảo vệ mối nối thông dụng trong thi công cáp quang. Bộ gia nhiệt được tích hợp trên thân máy, giúp kỹ thuật viên thực hiện liên tiếp hai công đoạn mà không cần thiết bị gia nhiệt riêng. Một điểm đáng chú ý là Joinwit JW4109 hỗ trợ vận hành bằng nhiều phương thức. Ở chế độ tự động, thiết bị thực hiện quy trình hàn theo chương trình được thiết lập. Chế độ bán tự động hoặc thủ công cho phép người vận hành kiểm soát thêm các bước khi cần. Ngoài tốc độ hàn, chất lượng dao cắt sợi và công tác vệ sinh ảnh hưởng trực tiếp đến kết quả nối. Trước khi hàn, kỹ thuật viên cần tuốt lớp phủ, làm sạch và cắt vuông góc đầu sợi bằng dụng cụ phù hợp. Việc chuẩn bị đúng quy trình giúp hạn chế lỗi căn chỉnh, giảm số lần thực hiện lại và hỗ trợ duy trì chất lượng mối nối.

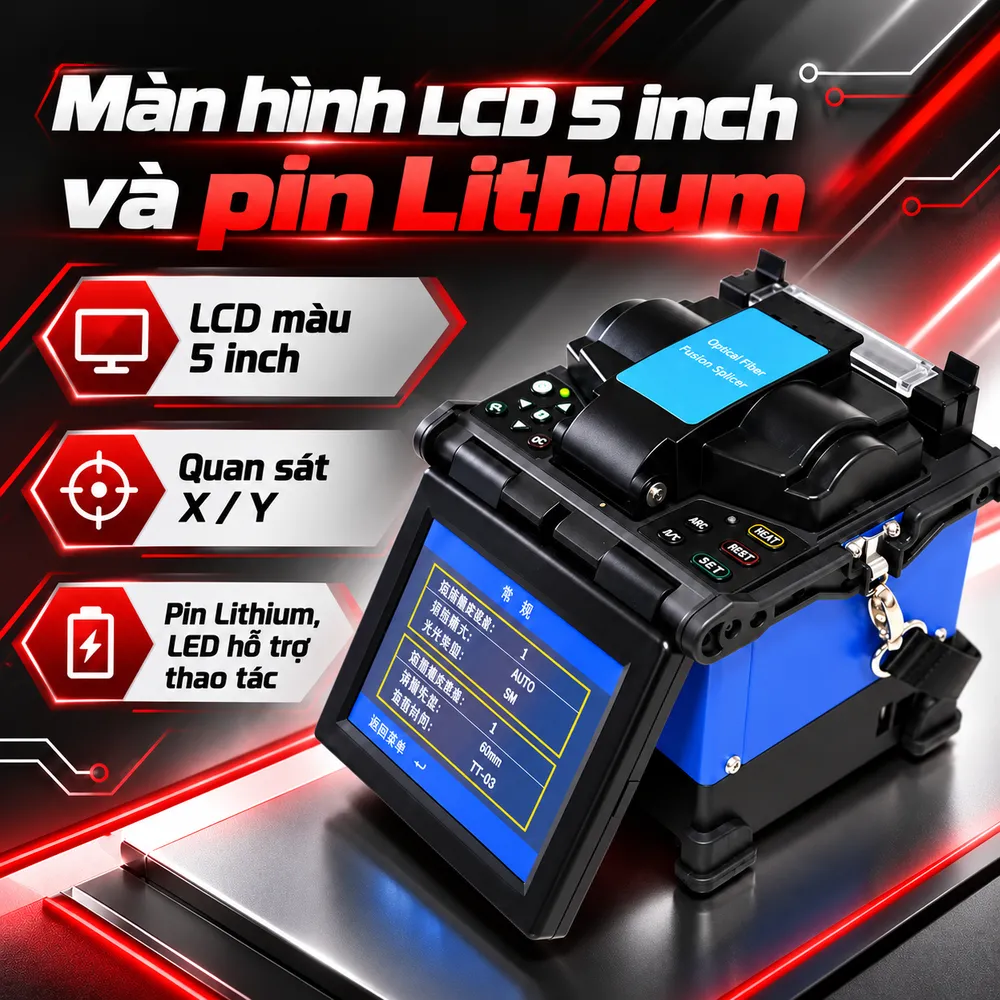

Màn hình LCD 5 inch, pin Lithium và khả năng vận hành ngoài trời

Máy hàn Joinwit JW4109 được trang bị màn hình LCD màu 5 inch, cho phép quan sát hình ảnh sợi quang theo hai trục X và Y. Chế độ phóng đại hỗ trợ kiểm tra vị trí sợi, bề mặt đầu cắt và trạng thái căn chỉnh trước khi phóng hồ quang. Màn hình có kích thước tương đối lớn so với thân máy, giúp kỹ thuật viên theo dõi quá trình làm việc trong những không gian thi công khác nhau. Joinwit JW4109 sử dụng pin Lithium tích hợp, hỗ trợ vận hành khi không có nguồn điện trực tiếp. Tài liệu tiếng Anh của hãng ghi dung lượng 7.200mAh ở mục pin và 6.800mAh tại mục nguồn cấp. Do đó, dung lượng chính xác cần được xác nhận theo cấu hình máy thực tế. Thiết bị có thể kết nối nguồn ngoài và hỗ trợ hàn trong quá trình sạc theo công bố của nhà sản xuất. Tuổi thọ pin tham khảo khoảng 300–500 chu kỳ sạc, không đồng nghĩa với số mối hàn thực hiện trong một lần sạc. Ngoài ra, máy được tích hợp hệ thống chiếu sáng LED, hỗ trợ thao tác khi làm việc tại tủ kỹ thuật hoặc môi trường thiếu sáng. Theo bảng thông số tiếng Anh, thiết bị vận hành trong dải nhiệt độ từ -10°C đến +60°C, độ ẩm 0–95% không ngưng tụ và độ cao tới 5.000 m. Đây là giới hạn môi trường công bố, không có nghĩa máy có thể tiếp xúc trực tiếp với nước hoặc bụi mà không cần biện pháp bảo vệ.

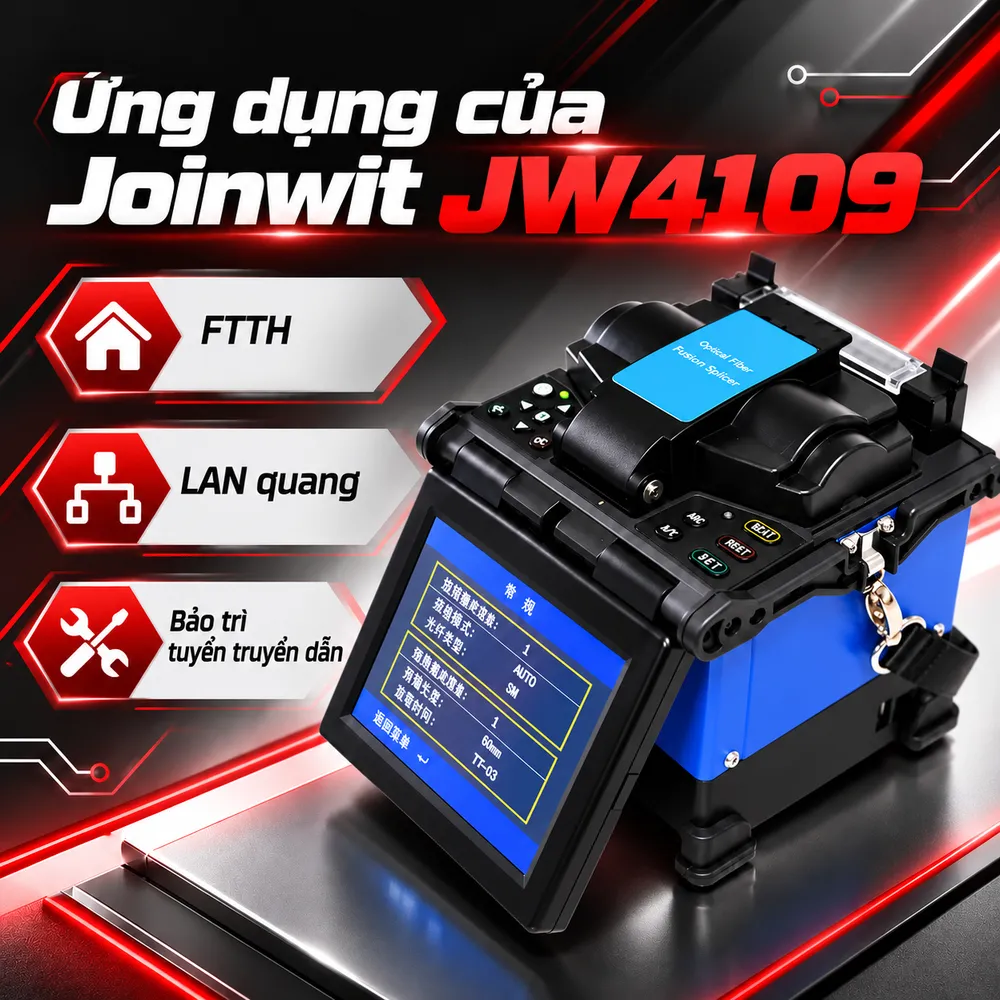

Ứng dụng của Joinwit JW4109 và tư vấn lựa chọn tại HulaTech

Joinwit JW4109 được sử dụng trong thi công, lắp đặt và bảo trì hệ thống truyền dẫn cáp quang. Công nghệ căn chỉnh lõi PAS cùng khả năng hỗ trợ nhiều loại sợi giúp thiết bị đáp ứng những công việc nối quang tại hiện trường. Trong hệ thống FTTH, máy phục vụ hàn nối sợi tại hộp phối quang, măng xông và các điểm phân phối thuê bao. Đối với mạng LAN quang doanh nghiệp, thiết bị hỗ trợ thi công tuyến kết nối giữa tủ mạng, tầng kỹ thuật và các khu vực nhà xưởng. Máy còn được sử dụng trong bảo trì hạ tầng viễn thông, mạng truyền dẫn của ngành điện lực, đường sắt và các hệ thống thông tin chuyên dụng. Khi lựa chọn Joinwit JW4109, cần kiểm tra tình trạng thiết bị, dung lượng pin thực tế, phụ kiện kẹp sợi, dao cắt và điện cực. Với máy đã qua sử dụng, nên thử hàn và gia nhiệt, kiểm tra màn hình, pin và chất lượng mối nối trước khi mua. Máy hàn cáp quang Joinwit JW4109 phù hợp với các đơn vị thi công cần thiết bị căn chỉnh lõi PAS, hỗ trợ nhiều loại sợi và vận hành linh hoạt tại hiện trường. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để tìm hiểu sản phẩm, đối chiếu cấu hình, kiểm tra tình trạng hàng và nhận tư vấn báo giá theo nhu cầu công trình.
