Module quang Upcom cổng đồng RJ45 MWS-GLC-TE

Module quang Upcom MWS-GLC-TE là module SFP cổng đồng RJ45 sử dụng chuẩn 1000BASE-T, hỗ trợ truyền dữ liệu Gigabit Ethernet 1Gbps trên cáp mạng Cat5, Cat5e và Cat6 với khoảng cách tối đa 100m. Thiết bị được thiết kế để bổ sung giao diện Ethernet đồng cho các switch, router và converter có khe SFP tương thích. Sản phẩm sử dụng nguồn 3,3V, hỗ trợ cắm nóng và có vỏ kim loại nhằm hạn chế nhiễu điện từ.

Tổng quan về module quang Upcom MWS-GLC-TE

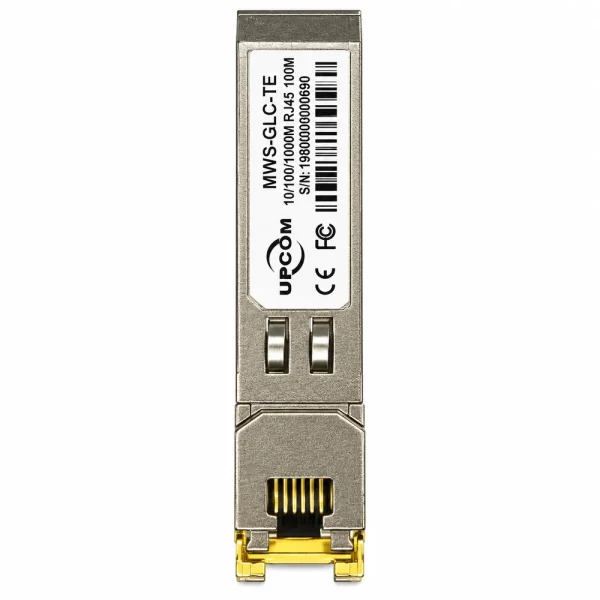

Upcom MWS-GLC-TE là module thu phát Ethernet dạng Small Form-factor Pluggable (SFP), được sản xuất bởi UPCOM Communication. Thiết bị có nhiệm vụ tạo giao diện RJ45 trên cổng SFP của các thiết bị mạng tương thích, giúp kết nối với hệ thống cáp đồng xoắn đôi. Khác với module quang truyền thống sử dụng sợi Singlemode hoặc Multimode, MWS-GLC-TE truyền dữ liệu trực tiếp qua cáp mạng Ethernet. Vì vậy, sản phẩm được phân loại chính xác là module SFP đồng, còn gọi là Copper SFP Transceiver. Theo tài liệu kỹ thuật UPCOM, MWS-GLC-TE tuân thủ chuẩn 1000BASE-T theo IEEE 802.3ab, hỗ trợ liên kết Ethernet 1000Mbps Full Duplex trên khoảng cách tối đa 100m. Thiết kế dạng module nhỏ gọn giúp tận dụng những cổng SFP đang có trên switch mà không cần bổ sung bộ chuyển đổi giao diện bên ngoài. Đây là phương án phù hợp khi hệ thống mạng cần kết nối thiết bị RJ45 nhưng không còn cổng Ethernet đồng trực tiếp. MWS-GLC-TE có cấu trúc vỏ kim loại, góp phần hạn chế ảnh hưởng của nhiễu điện từ đến phần điện tử bên trong. Module cũng hỗ trợ Hot-Pluggable, thuận tiện cho công tác lắp đặt và thay thế trên những thiết bị chủ cho phép. Khách hàng có thể tham khảo thêm danh mục Module Quang SFP tại HulaTech để lựa chọn thiết bị theo tốc độ, giao diện kết nối và yêu cầu truyền dẫn.

Đặc điểm kỹ thuật của module SFP RJ45 Upcom MWS-GLC-TE

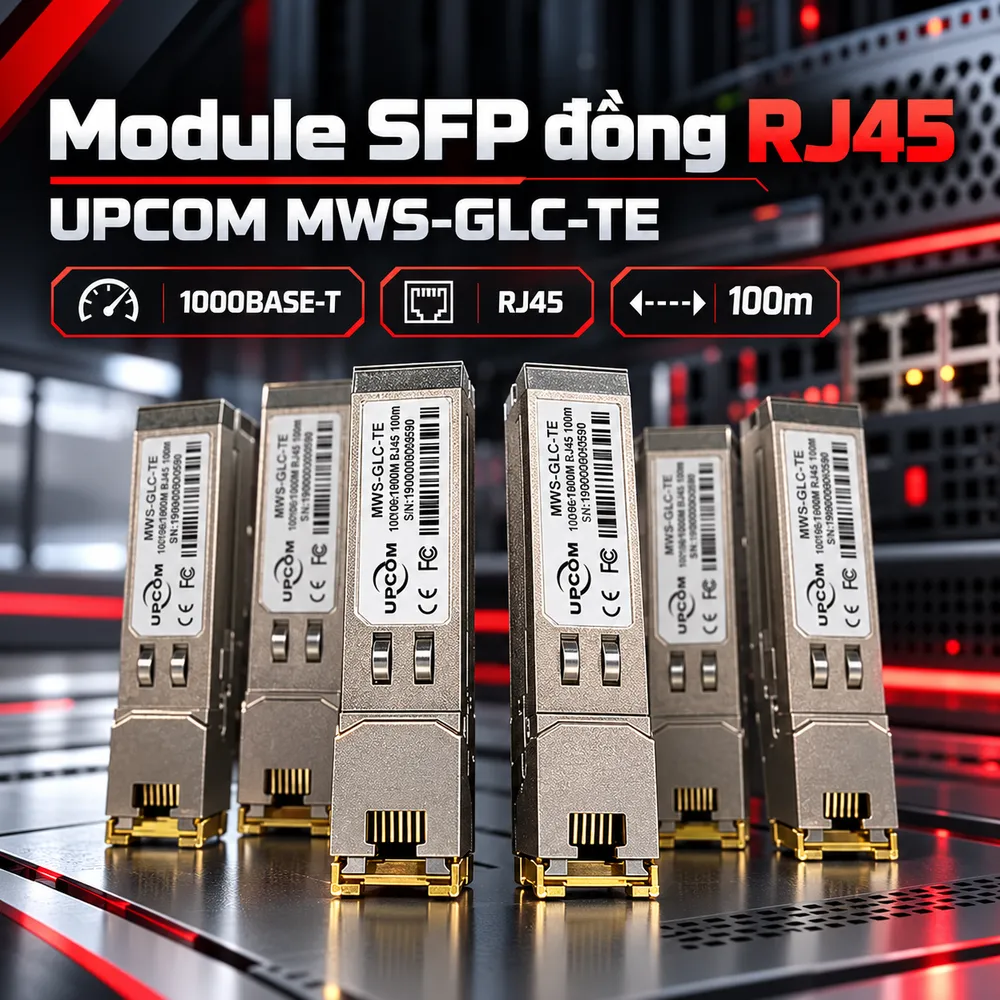

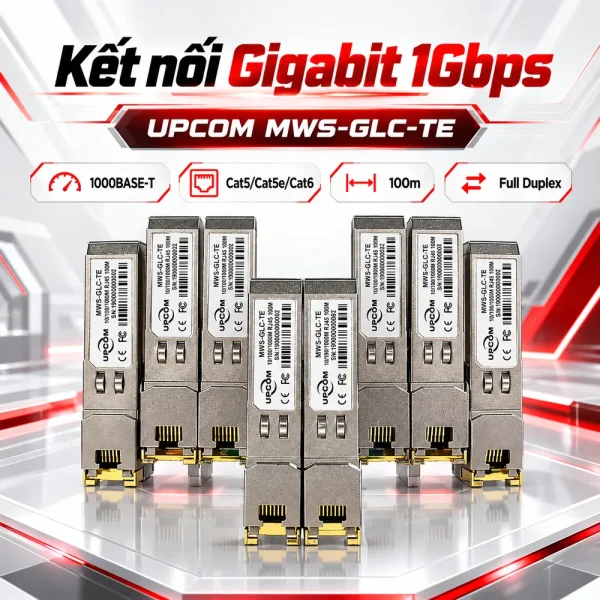

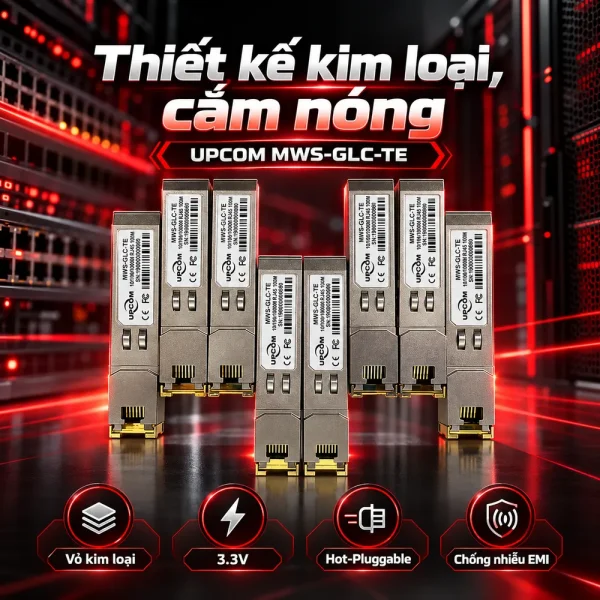

Hỗ trợ chuẩn Gigabit Ethernet 1000BASE-T Module MWS-GLC-TE được thiết kế cho giao tiếp Gigabit Ethernet trên cáp đồng. Thiết bị hỗ trợ tốc độ 1000Mbps Full Duplex, cho phép truyền và nhận dữ liệu đồng thời. Theo datasheet, module sử dụng phương pháp điều chế PAM-5 và cả bốn cặp dây trong cáp Ethernet để truyền dữ liệu theo chuẩn 1000BASE-T. Khả năng hỗ trợ tốc độ 10Mbps và 100Mbps phụ thuộc giao diện SGMII của thiết bị chủ. Với thiết bị sử dụng giao diện SerDes không hỗ trợ SGMII, module hoạt động ở chế độ 1000BASE-T. Giao diện RJ45 và khoảng cách truyền 100m MWS-GLC-TE sử dụng đầu kết nối RJ45, cho phép đấu nối trực tiếp với cáp mạng Cat5 đạt chuẩn. Trong triển khai thực tế, Cat5e hoặc Cat6 là những lựa chọn phù hợp cho hệ thống Gigabit Ethernet. Khoảng cách truyền dẫn tối đa được UPCOM công bố là 100m. Để đạt hiệu quả vận hành, tuyến cáp phải bảo đảm chất lượng lõi dẫn, đầu nối và thông số truyền dẫn theo tiêu chuẩn. Thiết kế cắm nóng và vỏ kim loại Module hỗ trợ cắm nóng theo giao diện SFP, giúp kỹ thuật viên thuận tiện thao tác trong quá trình bảo trì. Vỏ kim loại có chức năng che chắn điện từ, hỗ trợ giảm ảnh hưởng của EMI. Tuy nhiên, khả năng chống nhiễu thực tế vẫn phụ thuộc môi trường lắp đặt và chất lượng hệ thống cáp mạng. Nguồn cấp 3,3V MWS-GLC-TE sử dụng nguồn điện danh định 3,3V từ thiết bị chủ. Người dùng không cần đấu nối nguồn ngoài riêng biệt cho module. Datasheet cũng mô tả bộ nhớ EEPROM chứa thông tin nhận dạng thiết bị theo chuẩn SFP MSA, hỗ trợ quá trình nhận diện module trên nền tảng tương thích.

Ứng dụng module Upcom MWS-GLC-TE trong hệ thống mạng

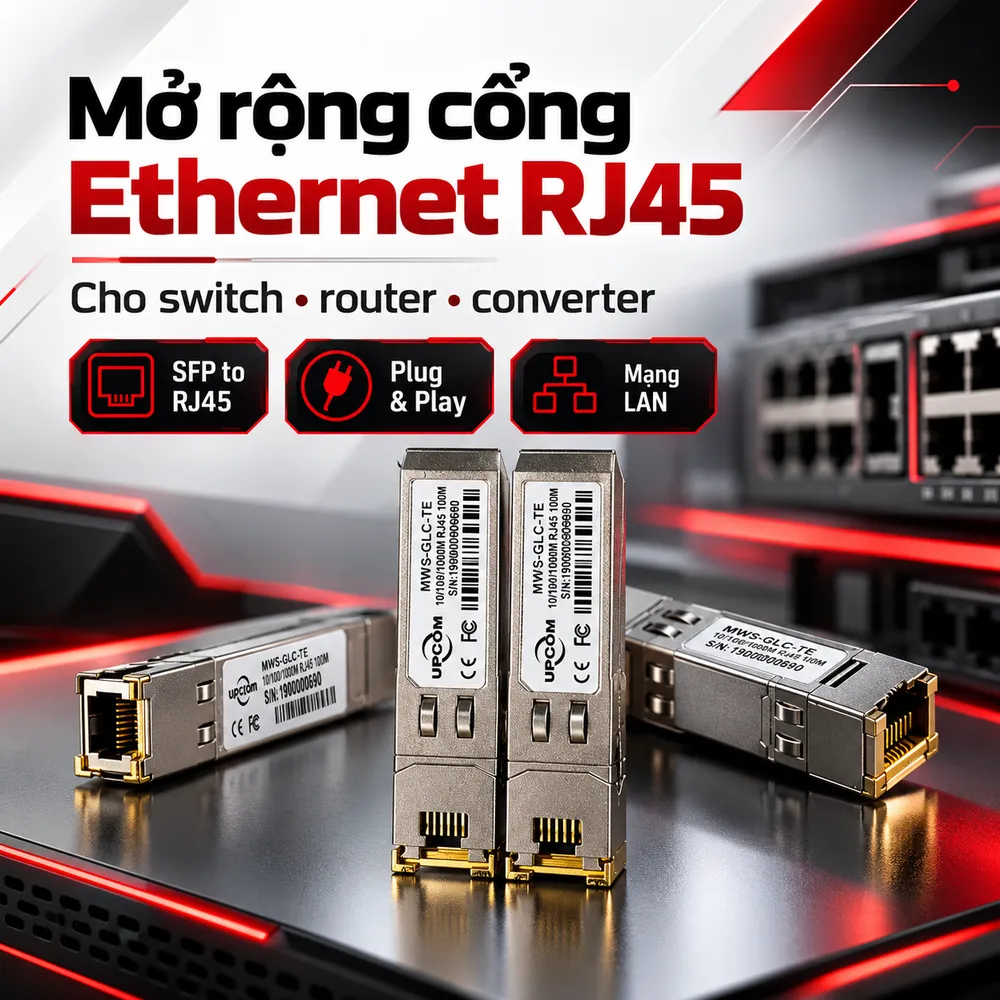

Mở rộng cổng Ethernet RJ45 trên switch Một ứng dụng của MWS-GLC-TE là bổ sung giao diện RJ45 thông qua khe SFP trên switch tương thích. Trong trường hợp các cổng Ethernet đồng đã được sử dụng hết nhưng thiết bị vẫn còn khe SFP, module có thể giúp tận dụng tài nguyên phần cứng hiện có. Việc triển khai cần kiểm tra danh sách module tương thích của switch để bảo đảm khả năng nhận diện và thiết lập liên kết. Kết nối switch và router trong mạng LAN Upcom MWS-GLC-TE có thể sử dụng để kết nối các switch hoặc router thông qua cáp đồng Ethernet với tốc độ Gigabit. Thiết bị phù hợp với hệ thống mạng văn phòng, phòng máy và các tủ mạng nằm trong phạm vi truyền dẫn 100m. Khi liên kết hai switch, người quản trị cần kiểm tra tốc độ cổng, chế độ đàm phán và cấu hình mạng để tránh lỗi kết nối. Kết nối thiết bị có cổng SFP với mạng cáp đồng Trong một số hệ thống sử dụng converter hoặc thiết bị truyền dẫn có khe SFP tương thích, MWS-GLC-TE có thể bổ sung giao diện RJ45 để kết nối Ethernet. Tuy nhiên, module không trực tiếp chuyển đổi tín hiệu quang thành tín hiệu điện. Chức năng chuyển đổi quang điện của toàn hệ thống phụ thuộc thiết bị chủ và các thành phần liên quan. Ứng dụng trong hệ thống camera IP MWS-GLC-TE có thể tham gia kết nối uplink của mạng camera IP thông qua Ethernet Gigabit. Số lượng camera truyền qua liên kết phụ thuộc bitrate, độ phân giải, chuẩn nén và lưu lượng dự phòng. Module cũng không mặc định có khả năng cấp nguồn PoE cho camera.

Hướng dẫn lựa chọn và lắp đặt Upcom MWS-GLC-TE

Trước khi lựa chọn MWS-GLC-TE, người dùng cần kiểm tra loại cổng SFP trên thiết bị mạng. Không phải mọi khe SFP đều hỗ trợ module RJ45, ngay cả khi kích thước vật lý tương thích. Đặc biệt, cần xác nhận khả năng hỗ trợ giao diện Ethernet đồng, tốc độ hoạt động và chế độ SGMII hoặc SerDes của thiết bị chủ. Tiếp theo, nên kiểm tra chất lượng hệ thống cáp mạng. Cáp Cat5e hoặc Cat6 cần được đấu nối đầy đủ bốn cặp dây theo tiêu chuẩn phù hợp. Tổng chiều dài tuyến không được vượt giới hạn 100m. Những đường cáp có nhiều điểm nối, đầu bấm kém chất lượng hoặc đi gần nguồn gây nhiễu có thể ảnh hưởng đến chất lượng liên kết. Khi lắp đặt, kỹ thuật viên cần chú ý:

• Kiểm tra khe SFP và khả năng tương thích module.
• Sử dụng cáp mạng và đầu RJ45 đạt yêu cầu.
• Lắp module đúng chiều theo hướng dẫn thiết bị.
• Kiểm tra trạng thái cổng và tốc độ liên kết.
• Theo dõi lỗi Ethernet trong quá trình vận hành.

Nếu hệ thống không nhận module, cần kiểm tra cấu hình thiết bị, firmware và khả năng hỗ trợ Copper SFP. Theo datasheet, MWS-GLC-TE có phiên bản được công bố với nhiệt độ vỏ hoạt động từ -40°C đến +85°C. Cần đối chiếu tài liệu và tem sản phẩm thực tế để xác nhận điều kiện môi trường phù hợp. Module quang Upcom MWS-GLC-TE đáp ứng nhu cầu bổ sung kết nối RJ45 Gigabit Ethernet trên cổng SFP tương thích, sử dụng cáp đồng với khoảng cách tối đa 100m. Khách hàng cần kiểm tra khả năng tương thích, tư vấn lựa chọn hoặc nhận báo giá Upcom MWS-GLC-TE có thể liên hệ HulaTech để được hỗ trợ theo cấu hình mạng và yêu cầu triển khai thực tế.
