Hộp phối quang ODF 72FO ngoài trời đầy đủ phụ kiện

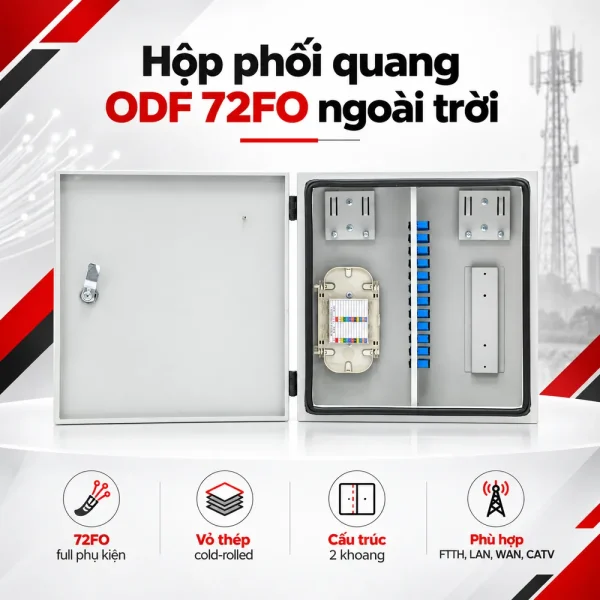

Hộp phối quang ODF 72FO ngoài trời đầy đủ phụ kiện, còn gọi là ODF 72Core full phụ kiện, là thiết bị dùng để quản lý, bảo vệ và tổ chức các điểm đấu nối trong hệ thống cáp quang. Sản phẩm phù hợp với các tuyến truyền dẫn ngoài trời cần tập trung số lượng sợi lớn, đồng thời tạo không gian riêng cho mối hàn, dây hàn quang, adapter, dây nhảy quang và một số thiết bị phụ trợ. Với dung lượng 72FO, vỏ thép cold-rolled, cấu trúc hai khoang và kiểu lắp treo, ODF có thể ứng dụng trong FTTH, LAN, WAN, CATV và nhiều hạ tầng quang khác.

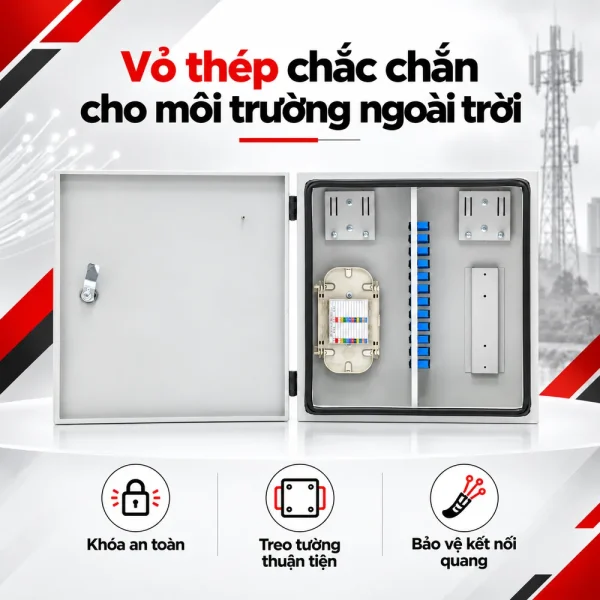

Thiết kế vỏ thép chắc chắn cho môi trường ngoài trời

ODF 72FO sử dụng vật liệu thép cold-rolled, bề mặt được xử lý để phù hợp với điều kiện lắp đặt ngoài trời. Cấu trúc vỏ khép kín giúp hạn chế ảnh hưởng trực tiếp của mưa, bụi, côn trùng và các tác nhân môi trường lên khu vực kết nối quang bên trong. Phần cửa phía trước được trang bị khóa an toàn, giúp bảo vệ khoang làm việc và hạn chế việc mở hộp ngoài ý muốn. Mặt sau của hộp có hai thanh đế với các lỗ cố định, phù hợp cho phương án treo tường hoặc treo tại vị trí kỹ thuật theo thiết kế công trình. Kết cấu gọn giúp thiết bị dễ bố trí tại tòa nhà, khu công nghiệp, nhà xưởng hoặc điểm phân phối quang. Khách hàng có thể tham khảo thêm danh mục Hộp phối quang tại Hulatech để lựa chọn ODF theo dung lượng, kiểu vỏ và phương án lắp đặt.

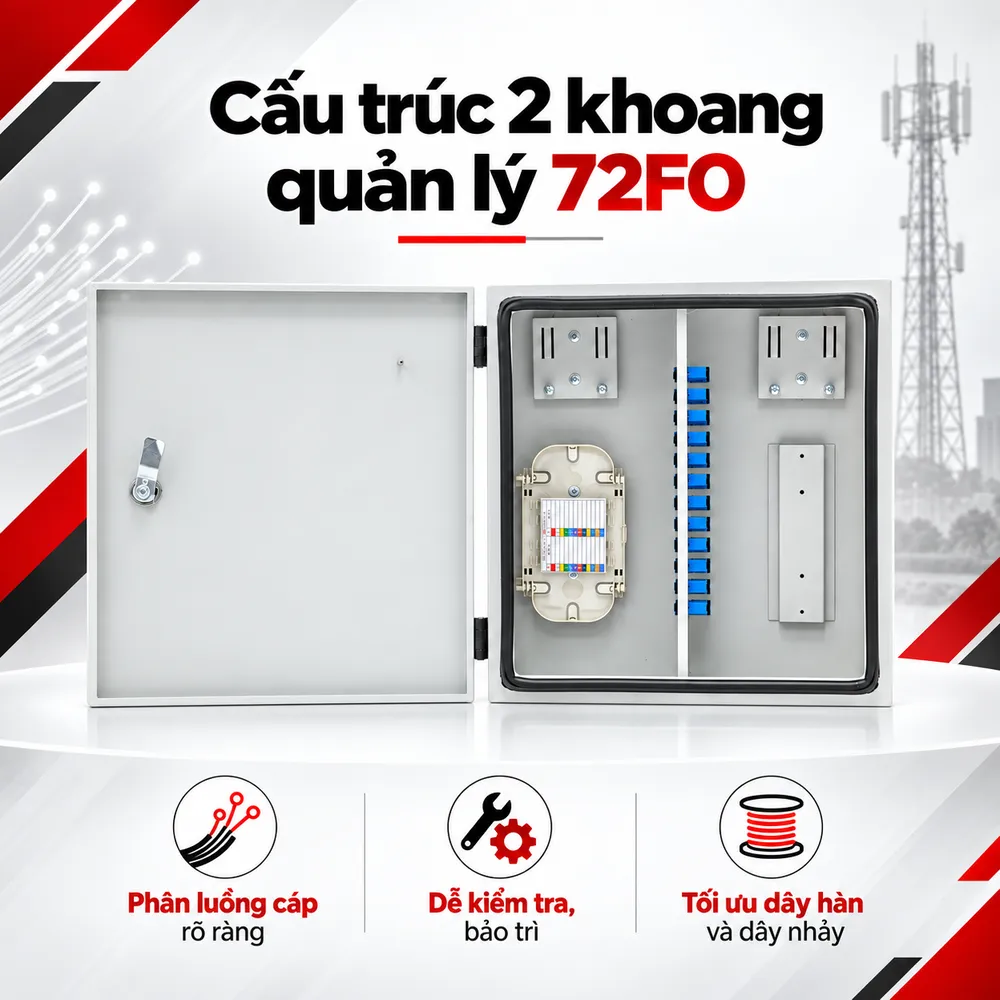

Cấu trúc hai khoang hỗ trợ quản lý 72 sợi quang

Bên trong ODF 72FO được chia thành hai khoang chính nhằm tách biệt các khu vực thao tác. Một khoang dùng để bố trí đường cáp vào, khay quản lý cáp, khay hàn quang, dây nối quang và lô quấn bán nguyệt. Khoang còn lại được sử dụng cho dây nhảy quang và có thể bố trí thêm converter quang hoặc thiết bị phụ trợ khi hệ thống yêu cầu. Cách chia khoang giúp kỹ thuật viên dễ phân biệt khu vực hàn nối với khu vực kết nối thiết bị. Điều này cần thiết đối với ODF dung lượng 72FO vì số lượng sợi bên trong lớn. Nếu dây quang không được phân luồng rõ ràng, việc xác định tuyến khi bảo trì hoặc mở rộng sẽ mất nhiều thời gian hơn. Khoang làm việc rộng hỗ trợ phân bổ cáp vào, cáp ra, dây hàn và dây nhảy theo từng nhóm. Các khay hàn được bố trí để mối nối nằm trong khu vực bảo vệ và giúp người thi công tiếp cận từng tuyến khi cần kiểm tra.

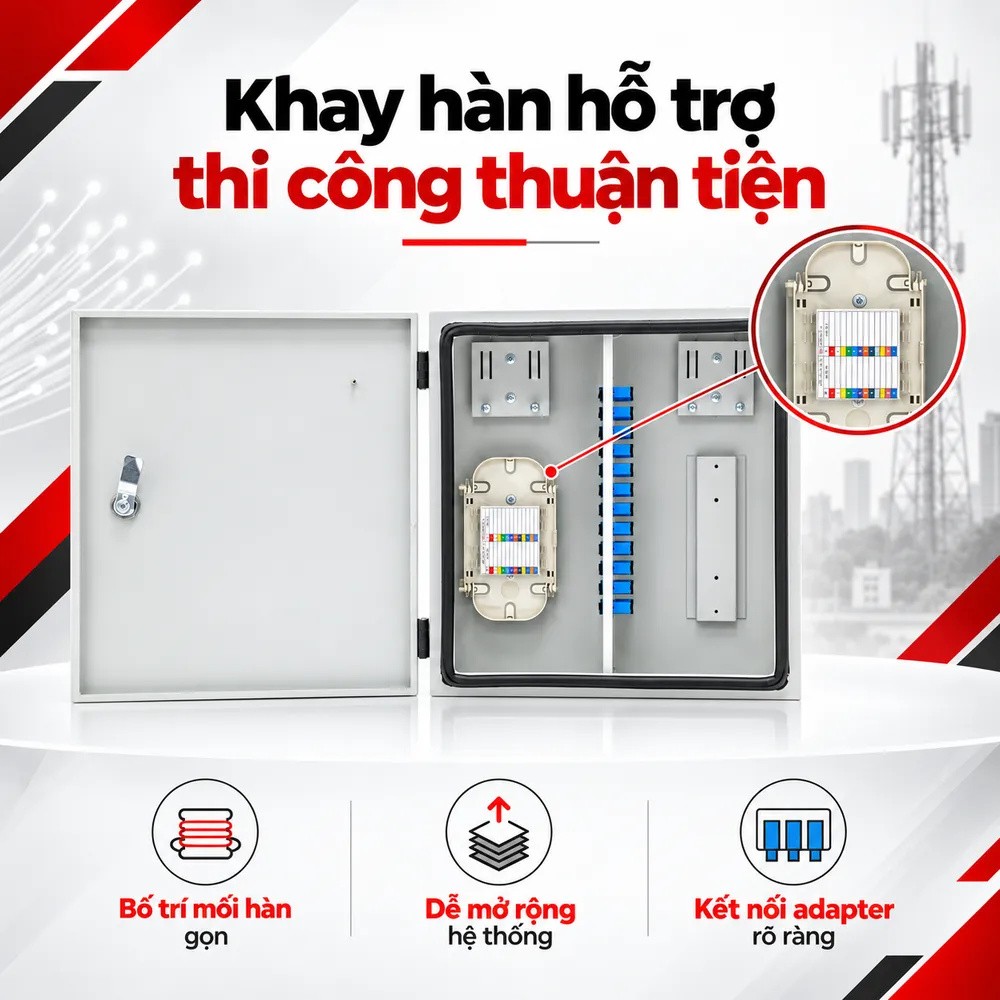

Khay hàn và phụ kiện hỗ trợ thi công thuận tiện

Theo cấu hình sản phẩm, ODF 72FO có hệ thống khay hàn được tích hợp trong thiết kế hộp. Nhờ đó, kỹ thuật viên có sẵn khu vực để bố trí và bảo vệ các mối hàn mà không cần bổ sung khay rời trong quá trình lắp đặt. Dây cáp tuyến sau khi đi vào hộp được cố định trước khi tách sợi. Từng sợi quang được hàn với dây hàn quang, bảo vệ tại vị trí mối nối rồi đưa về adapter tương ứng. Dây nhảy quang phía ngoài sau đó kết nối qua adapter để dẫn tín hiệu đến thiết bị khác.

Ứng dụng của ODF 72FO ngoài trời

ODF 72FO được sử dụng để quản lý và bảo vệ hệ thống cáp quang tại các điểm phân phối có số lượng sợi lớn. Trong mạng Fiber To The Home, thiết bị có thể làm điểm tập trung giữa tuyến cáp chính và các nhánh phân phối tới từng khu vực. Đối với mạng LAN hoặc WAN quang, hộp có thể được lắp tại tòa nhà, nhà máy hoặc điểm trung gian để tập trung các tuyến kết nối. Trong hệ thống CATV, ODF giúp bảo vệ điểm đấu nối và tạo khu vực chuyển tiếp trước khi tín hiệu được đưa tới thiết bị tiếp theo. Sản phẩm cũng phù hợp với hệ thống camera truyền dẫn quang, mạng nội bộ khu công nghiệp hoặc các tuyến kết nối giữa nhiều tòa nhà.

Lưu ý khi lắp đặt và lựa chọn ODF 72FO tại Hulatech

Trước khi thi công, cần xác định số lượng sợi sử dụng, chuẩn adapter, hướng cáp vào ra và vị trí đặt hộp. Cáp quang cần được cố định chắc chắn trước khi tách sợi để hạn chế lực kéo truyền trực tiếp tới mối hàn. Các sợi quang nên được sắp xếp theo bán kính uốn phù hợp, tránh bẻ gập hoặc ép chặt. Mỗi tuyến và cổng kết nối nên được đánh dấu rõ ràng để hỗ trợ kiểm tra, bảo trì và mở rộng sau này. Sau khi hoàn tất, cần kiểm tra khóa cửa, vị trí cố định cáp và cách bố trí dây trong từng khoang. Hộp phối quang ODF 72FO ngoài trời đầy đủ phụ kiện phù hợp cho hệ thống cần quản lý số lượng sợi lớn trong một thiết bị treo ngoài trời. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình, chuẩn đầu nối và phương án lắp đặt phù hợp với hạ tầng thực tế cho từng công trình.
