Hộp phối quang ODF 24 Core trong nhà chuẩn FC

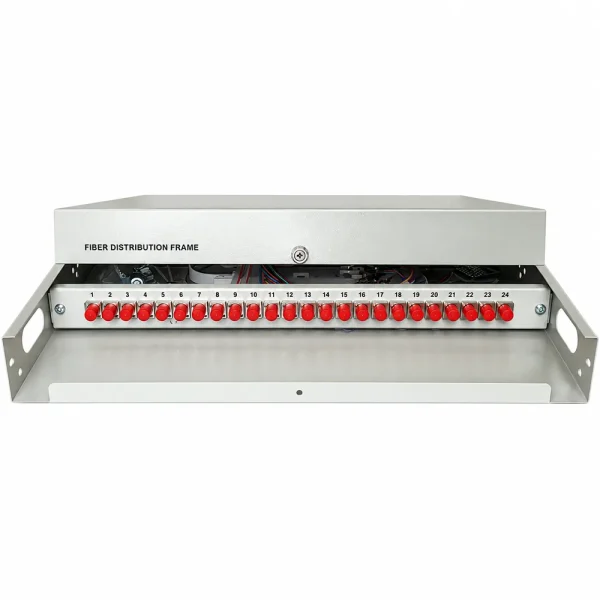

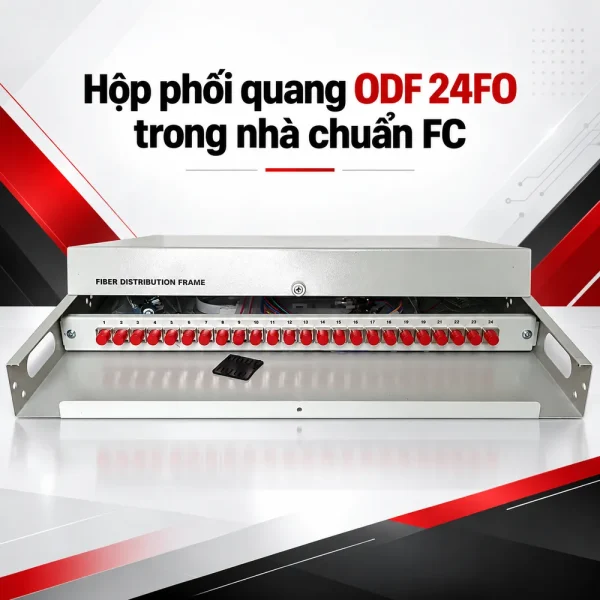

Hộp phối quang ODF 24FO trong nhà chuẩn FC là thiết bị dùng để quản lý, bảo vệ và tổ chức các điểm đấu nối quang trong tủ rack. Sản phẩm có dung lượng 24FO, sử dụng vỏ kim loại sơn tĩnh điện màu xám, thiết kế chuẩn rack 19 inch và mặt trước bố trí 24 vị trí adapter FC. Cấu hình đầy đủ phụ kiện gồm khay hàn quang, 24 adapter FC, 24 dây hàn quang đầu FC và ống co nhiệt, phù hợp cho phòng mạng, phòng kỹ thuật, trung tâm dữ liệu.

ODF 24FO chuẩn FC giải quyết bài toán quản lý cáp trong tủ rack

Trong hệ thống quang trong nhà, việc tập trung mối hàn và các điểm kết nối vào cùng một thiết bị giúp tủ rack gọn hơn. ODF 24FO tạo khu vực riêng cho cáp tuyến, dây hàn quang, adapter và dây nhảy quang. Gom 24 điểm kết nối về mặt ODF giúp đánh số cổng, lập sơ đồ tuyến và kiểm kê kết nối rõ ràng hơn. Đây là lợi ích tại tủ rack có thiết bị, nơi kỹ thuật viên cần nhận diện tuyến trước khi tháo, thay hoặc chuyển dây nhảy quang. Sản phẩm được thiết kế theo chuẩn rack 19 inch và có hai tai bắt vít ở hai bên. Nhờ đó, ODF có thể cố định trực tiếp vào tủ rack, đồng bộ với switch, patch panel, converter quang. Khách hàng có thể tham khảo thêm danh mục Hộp phối quang tại Hulatech để lựa chọn dung lượng và kiểu ODF phù hợp.

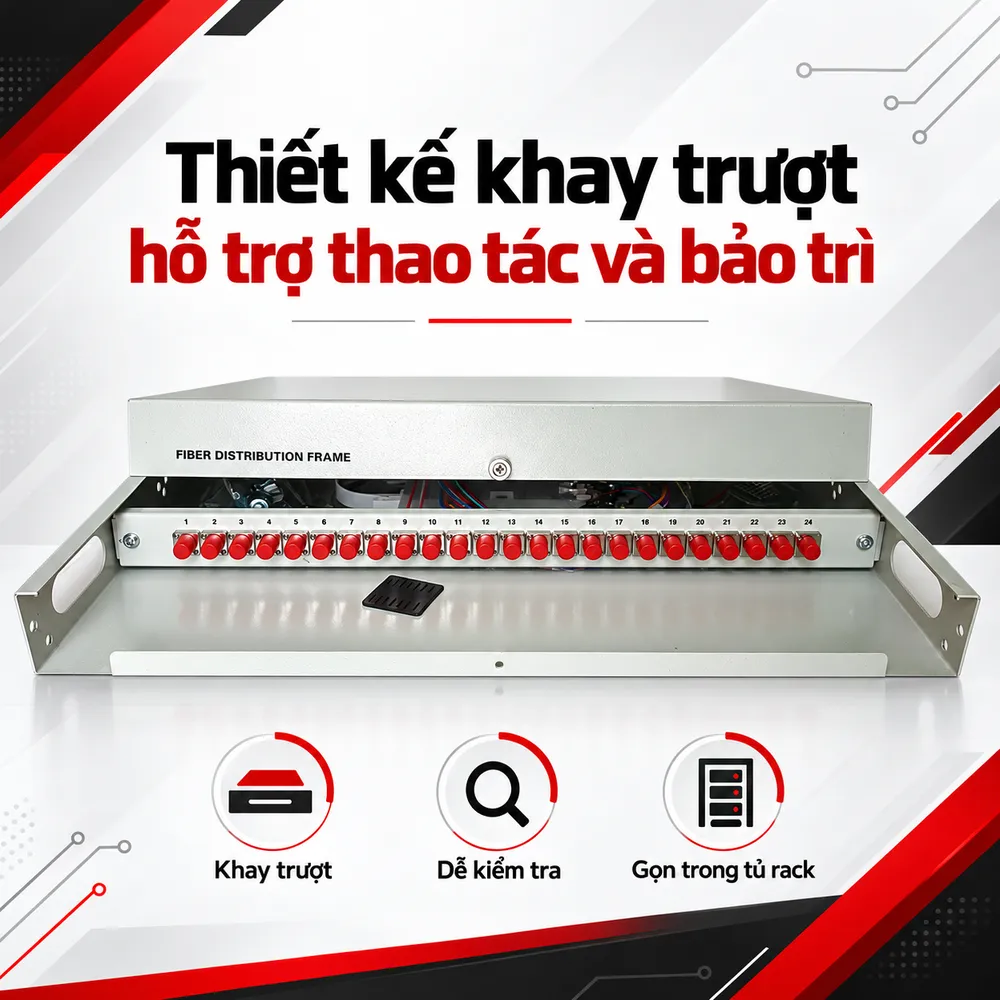

Thiết kế khay trượt hỗ trợ thao tác và bảo trì

Một đặc điểm đáng chú ý của ODF 24FO trong nhà chuẩn FC là cơ cấu khay trượt. Thiết kế này cho phép kỹ thuật viên kéo phần khay làm việc ra khi cần thao tác với mối hàn, sau đó đẩy lại về vị trí ban đầu. So với thiết kế cố định, khay trượt giúp tiếp cận khu vực hàn nối thuận tiện hơn. Phần khóa núm kiểu vặn ở mặt trước hỗ trợ giữ khay ở trạng thái đóng. Vỏ hộp được làm từ kim loại và phủ sơn tĩnh điện màu xám. Mặt trước có 24 vị trí được gia công theo kích thước adapter FC, giúp đầu nối được giữ ổn định.

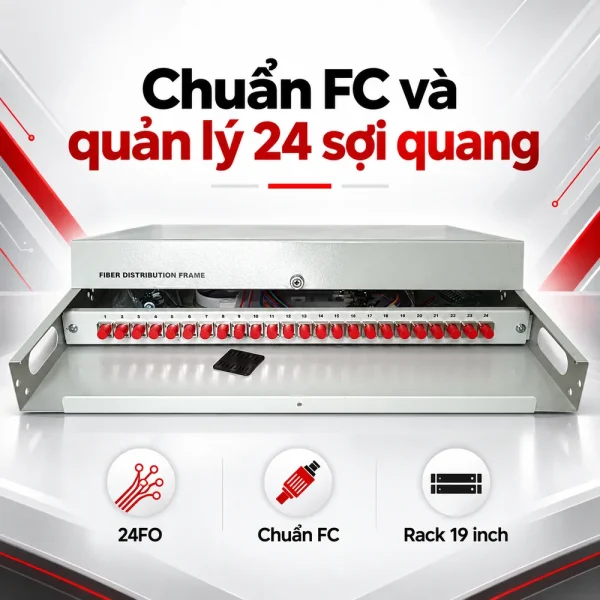

Chuẩn FC và cách tổ chức 24 sợi quang bên trong ODF

Phiên bản này sử dụng adapter chuẩn FC. Đây là loại đầu nối có cơ cấu ren vặn, vì vậy khi lựa chọn cần đồng bộ với dây hàn quang và dây nhảy quang FC trong hệ thống. Mặt trước có 24 vị trí adapter. Bên trong khoang làm việc có vị trí bắt vít để cố định khay hàn quang. Xung quanh khay có các gờ nhựa dùng để định hướng đường đi của sợi quang. Cách bố trí này giúp kỹ thuật viên phân chia dây và giảm tình trạng dây chồng chéo. Khi thi công, cáp quang tuyến được đưa vào ODF và cố định trước khi tách sợi. Từng sợi sau đó được hàn với dây hàn quang đầu FC, mối hàn được bảo vệ bằng ống co nhiệt rồi bố trí trên khay hàn. Đầu FC của dây hàn được kết nối vào adapter ở mặt trước, tạo điểm giao tiếp với dây nhảy quang phía ngoài.

Bộ phụ kiện đầy đủ gồm những thành phần nào?

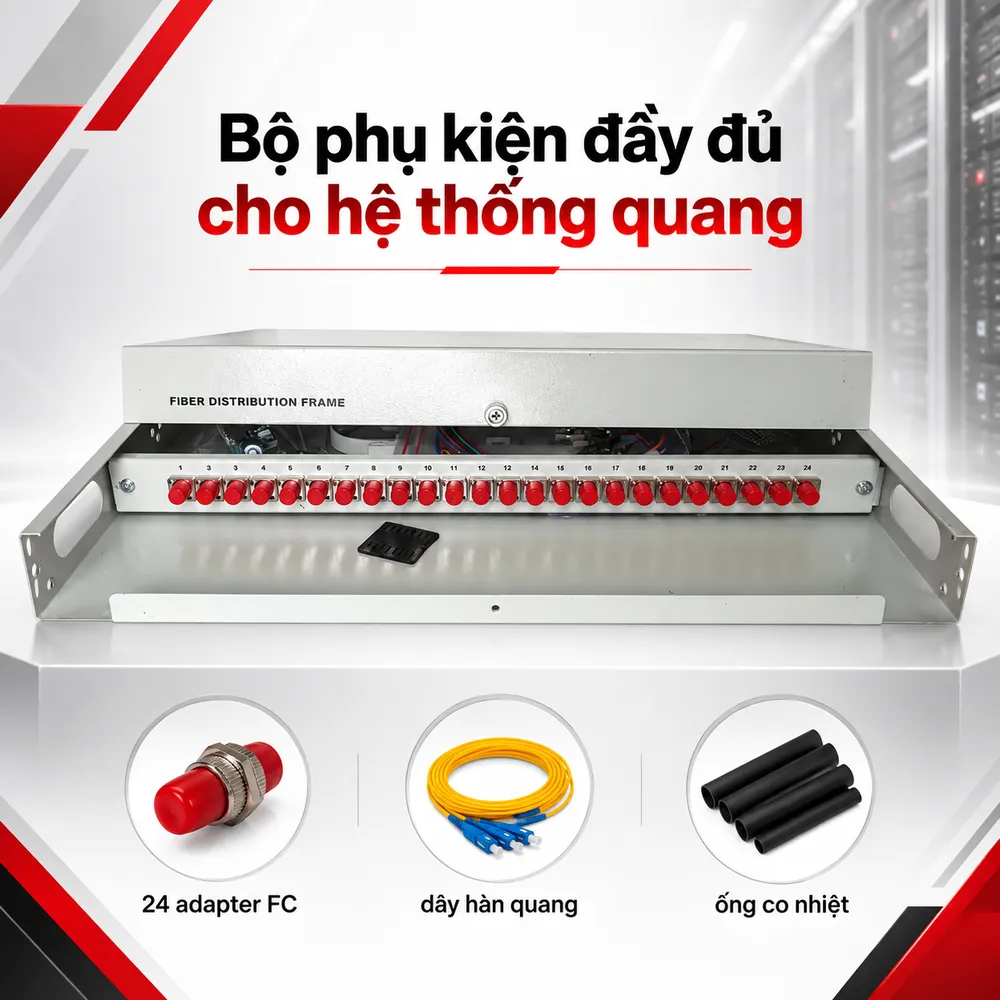

Cấu hình đầy đủ phụ kiện gồm khay hàn quang, 24 adapter FC, 24 dây hàn quang đầu FC và các ống co nhiệt dùng cho mối hàn. Khay hàn tạo khu vực tập trung cho các mối nối. Adapter FC làm điểm kết nối giữa dây hàn và dây nhảy. Dây hàn quang đầu FC kết nối sợi quang tuyến với adapter, còn ống co nhiệt giúp bảo vệ vị trí hàn sau khi hoàn thiện. Khi đặt hàng, người dùng nên xác nhận loại sợi quang, chuẩn đầu nối FC và cấu hình phụ kiện thực tế để đảm bảo đồng bộ với hệ thống đang sử dụng. Không nên chỉ dựa vào dung lượng 24FO mà bỏ qua loại dây hàn hoặc dây nhảy, vì các thành phần cần tương thích về chuẩn kết nối.

Ứng dụng thực tế và lưu ý khi lựa chọn ODF 24FO

ODF 24FO chuẩn FC phù hợp cho phòng mạng doanh nghiệp, phòng kỹ thuật, trung tâm dữ liệu, hệ thống camera quang, mạng LAN/WAN và các tuyến truyền dẫn quang trong nhà. Dung lượng 24FO phù hợp với hệ thống có số lượng kết nối vừa phải và cần bố trí tập trung trong tủ rack. Trước khi lắp đặt, cần xác định số lượng sợi đang sử dụng, số cổng dự phòng và vị trí dành cho ODF trong tủ. Cáp tuyến nên được cố định trước khi tách sợi để hạn chế lực kéo tác động lên mối hàn. Các sợi quang cần được đi theo bán kính uốn phù hợp, không bẻ gập hoặc ép chặt. Từng adapter, mối hàn và tuyến cáp nên được đánh số rõ ràng. Việc này giúp kỹ thuật viên xác định đúng vị trí khi bảo trì hoặc xử lý sự cố. Khi sử dụng khay trượt, cần bảo đảm dây bên trong có đủ khoảng dư để khay có thể kéo ra và đẩy vào mà không gây căng sợi. Hộp phối quang ODF 24FO trong nhà chuẩn FC lắp rack phù hợp cho hệ thống cần quản lý 24 sợi quang theo chuẩn FC trong tủ 19 inch. Hulatech cung cấp nhiều cấu hình ODF theo dung lượng và chuẩn đầu nối. Khách hàng có thể liên hệ để được tư vấn cấu hình phụ kiện, loại dây hàn và phương án lắp đặt phù hợp với hạ tầng thực tế.
