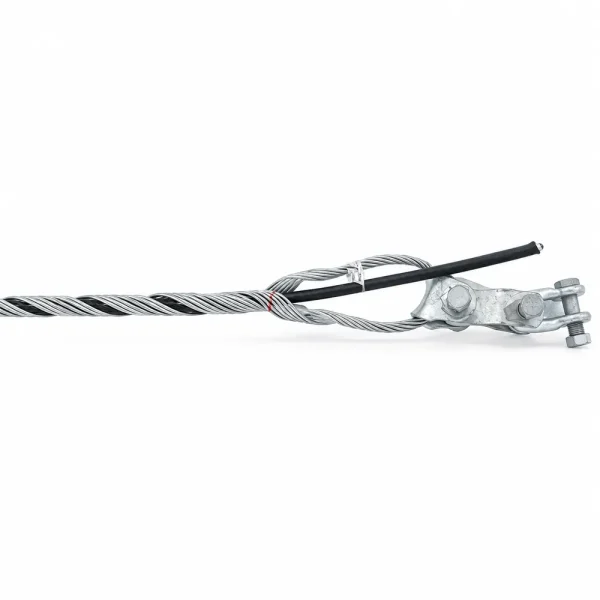

Bộ néo cáp quang ADSS khoảng vượt 100 (Néo ADSS KV100)

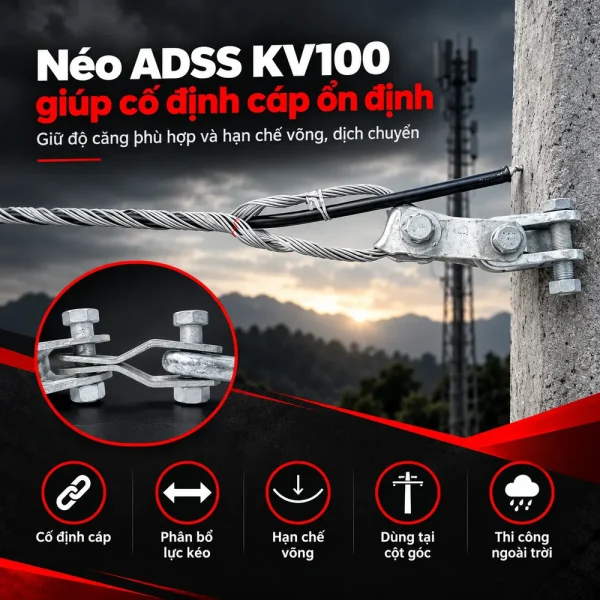

Bộ néo cáp quang ADSS khoảng vượt 100 (Néo ADSS KV100) là bộ phụ kiện chuyên dụng được sử dụng để cố định cáp quang ADSS tại các vị trí chịu lực trên tuyến cáp treo. Sản phẩm giúp giữ cáp ổn định, duy trì độ căng phù hợp và hạn chế tình trạng cáp bị dịch chuyển hoặc võng quá mức trong quá trình thi công cũng như khai thác lâu dài. Néo ADSS KV100 được sử dụng phổ biến tại đầu tuyến, cuối tuyến, cột góc hoặc những vị trí cần thay đổi hướng tuyến cáp. Bộ sản phẩm gồm nhiều chi tiết như móc treo CK9, chuyển hướng CK9, mắt néo, dây néo xoắn bên ngoài, dây xoắn bảo vệ bên trong cùng hệ thống ốc, bulong và chốt liên kết. Các thành phần kim loại sử dụng vật liệu chịu lực và được mạ kẽm nhằm tăng độ bền khi làm việc trong môi trường ngoài trời.

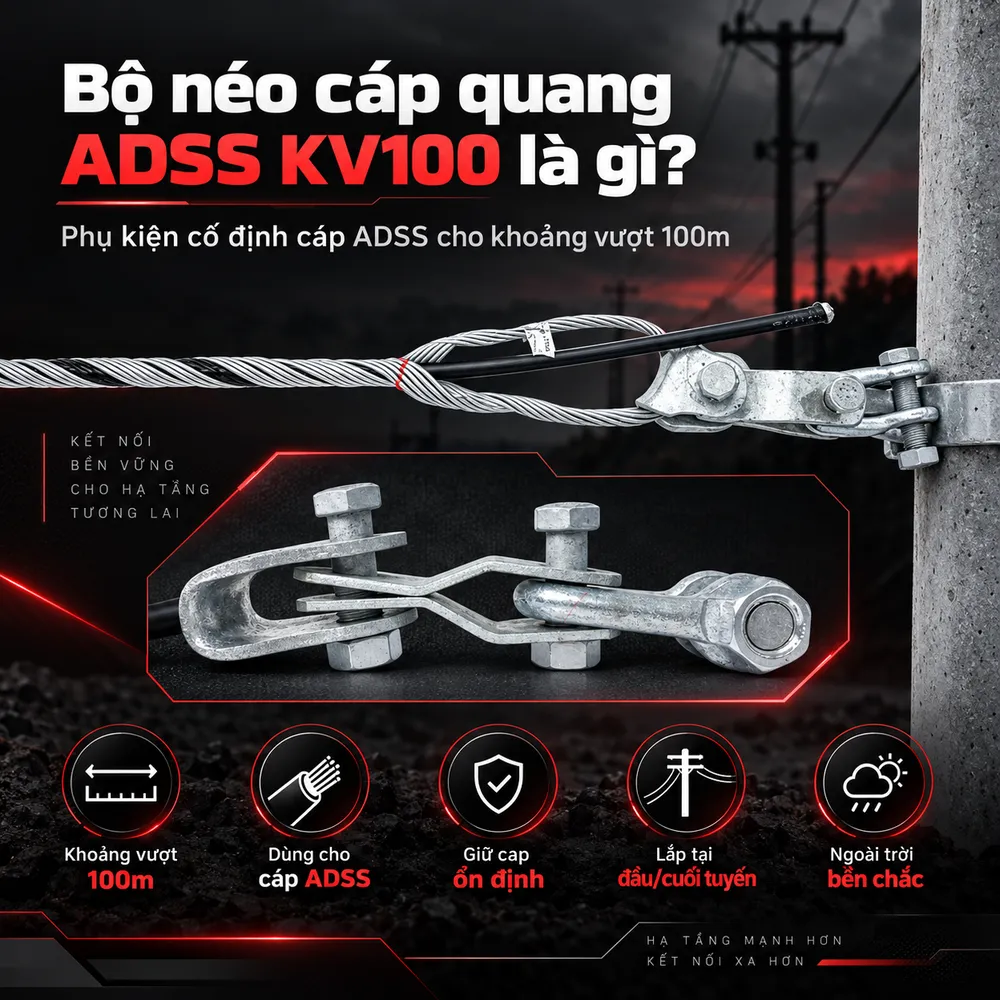

Bộ néo cáp quang ADSS KV100 là gì?

Bộ néo ADSS KV100 là hệ thống phụ kiện cơ khí dùng để tạo điểm cố định cho cáp quang ADSS trên các tuyến có khoảng vượt khoảng 100m. Thay vì để toàn bộ lực kéo tập trung trực tiếp vào một điểm trên thân cáp, hệ thống dây néo xoắn sẽ ôm dọc theo cáp để hỗ trợ phân bổ lực trên một đoạn dài hơn. Điều này đặc biệt quan trọng đối với cáp ADSS bởi cáp được triển khai theo phương pháp treo trên cột và có thể phải chịu tác động thường xuyên của trọng lượng bản thân, sức gió, rung động và lực căng của tuyến. Bộ néo thường được lắp tại các điểm đầu cuối của tuyến hoặc những vị trí thay đổi hướng. Khi được lựa chọn và thi công đúng kỹ thuật, sản phẩm giúp tuyến cáp duy trì trạng thái ổn định và hạn chế sự dịch chuyển tại điểm liên kết với cột. Trong một hệ thống truyền dẫn quang hoàn chỉnh, bộ néo thường được kết hợp với các loại Phụ kiện quang khác như bộ treo cáp, kẹp cáp, giá đỡ và phụ kiện liên kết để tạo thành hệ thống thi công đồng bộ.

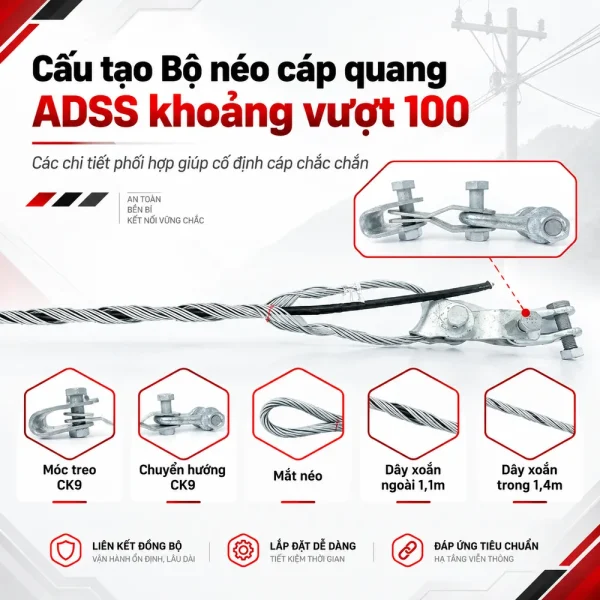

Cấu tạo Bộ néo cáp quang ADSS khoảng vượt 100

Một bộ Néo ADSS KV100 hoàn chỉnh bao gồm nhiều thành phần được thiết kế để phối hợp với nhau trong quá trình cố định cáp.

1. Móc treo cáp CK9

Móc treo cáp CK9 là một trong những bộ phận chính giúp liên kết bộ néo với vị trí cố định trên cột. Móc có kết cấu kim loại chắc chắn, phù hợp với yêu cầu chịu lực trong các hệ thống cáp quang treo ngoài trời. Việc sử dụng móc CK9 giúp tạo điểm kết nối ổn định giữa hệ thống néo và kết cấu cột, đồng thời thuận tiện cho quá trình lắp ráp các thành phần tiếp theo.

2. Chuyển hướng CK9

Chuyển hướng CK9 có nhiệm vụ hỗ trợ định hướng và liên kết hệ thống néo tại những vị trí cần thay đổi hướng của tuyến cáp. Bộ phận này đặc biệt hữu ích tại các cột góc hoặc những đoạn tuyến không đi theo đường thẳng. Kết cấu chịu lực giúp chuyển hướng CK9 phối hợp với móc treo và mắt néo để tạo nên một hệ thống liên kết chắc chắn.

3. Mắt néo

Mắt néo được làm từ thép chịu lực mạ kẽm, độ dày khoảng 0,7mm theo thông tin sản phẩm. Đây là vị trí trung gian dùng để liên kết dây néo với hệ thống móc và các chi tiết cố định trên cột. Lớp mạ kẽm hỗ trợ hạn chế hiện tượng oxy hóa khi sản phẩm thường xuyên phải tiếp xúc với môi trường ngoài trời.

4. Dây néo xoắn bện ngoài dài 1,1m

Dây néo xoắn bện ngoài có chiều dài khoảng 1,1m, được thiết kế theo dạng xoắn để ôm quanh cáp. Cấu trúc này giúp tăng diện tích tiếp xúc giữa bộ néo và thân cáp thay vì tập trung lực vào một điểm nhỏ. Dây xoắn ngoài đóng vai trò quan trọng trong việc truyền lực từ cáp sang hệ thống néo và điểm cố định trên cột.

5. Dây bện xoắn bảo vệ trong dài 1,4m

Lớp dây xoắn bảo vệ bên trong có chiều dài khoảng 1,4m. Bộ phận này được lắp trực tiếp xung quanh cáp trước khi bố trí lớp dây néo phía ngoài. Dây xoắn trong vừa hỗ trợ tăng khả năng giữ cáp vừa giúp phân tán lực tác động trên một đoạn dài hơn của thân cáp, qua đó hạn chế tình trạng lực kéo tập trung cục bộ.

6. Ốc, bulong và chốt liên kết

Bộ sản phẩm còn có các loại ốc, bulong và chốt cần thiết để hoàn thiện hệ thống liên kết. Các chi tiết này giúp cố định các thành phần của bộ néo với nhau và với kết cấu trên cột.

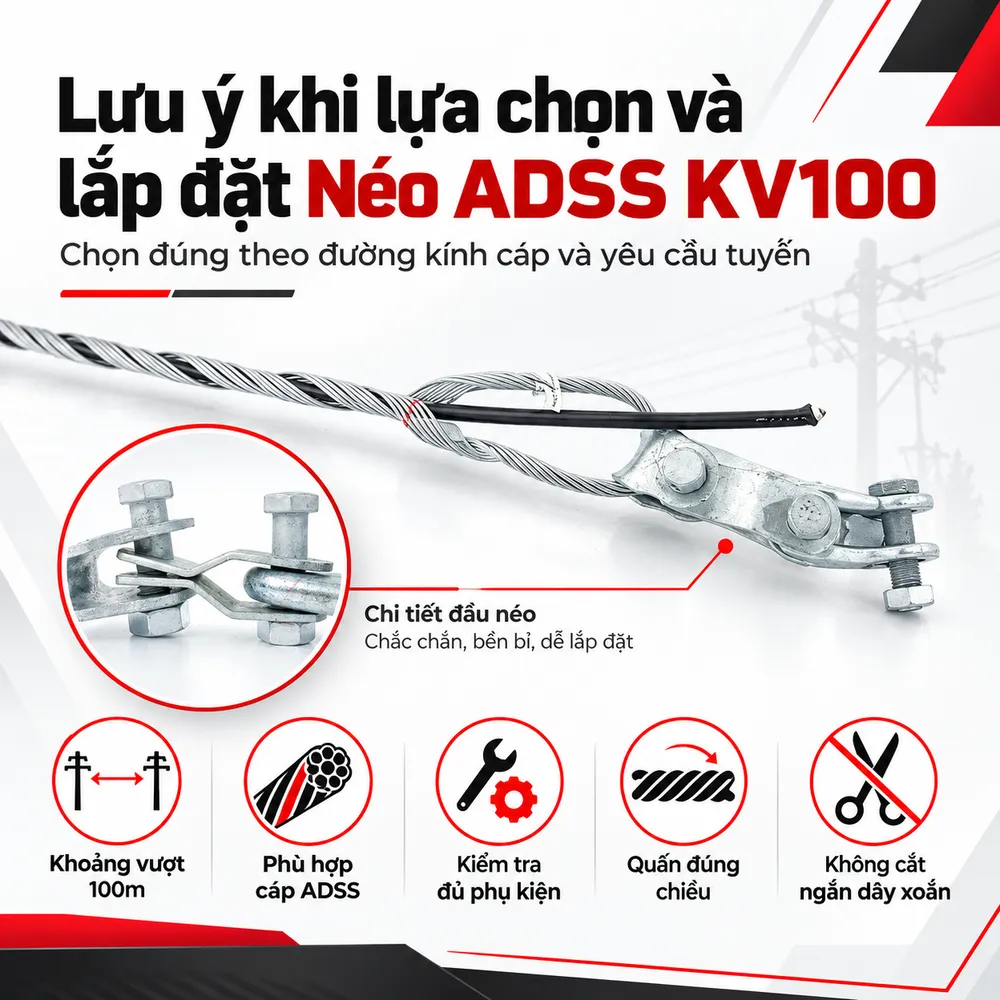

Lưu ý khi lựa chọn và lắp đặt Néo ADSS KV100

Khi lựa chọn bộ néo, ngoài khoảng vượt 100m, cần quan tâm đến đường kính ngoài của cáp ADSS, tải trọng kéo cho phép, điều kiện tuyến và yêu cầu kỹ thuật của dự án. Không nên sử dụng một bộ néo cho mọi loại cáp nếu kích thước dây xoắn không tương thích với đường kính cáp. Trước khi lắp đặt cần kiểm tra đầy đủ các thành phần gồm móc CK9, chuyển hướng, mắt néo, dây xoắn trong, dây xoắn ngoài và hệ thống bulong. Khi quấn dây xoắn, cần thực hiện đúng chiều, đúng vị trí và bảo đảm dây ôm đều quanh thân cáp. Không nên tự ý thay đổi cấu tạo hoặc cắt ngắn dây xoắn nếu không có hướng dẫn kỹ thuật phù hợp. Liên hệ HULATECH: 0973.464.486 – 0925.020.668 để được tư vấn Bộ néo cáp quang ADSS KV100 và các phụ kiện cáp quang phù hợp với từng công trình.
