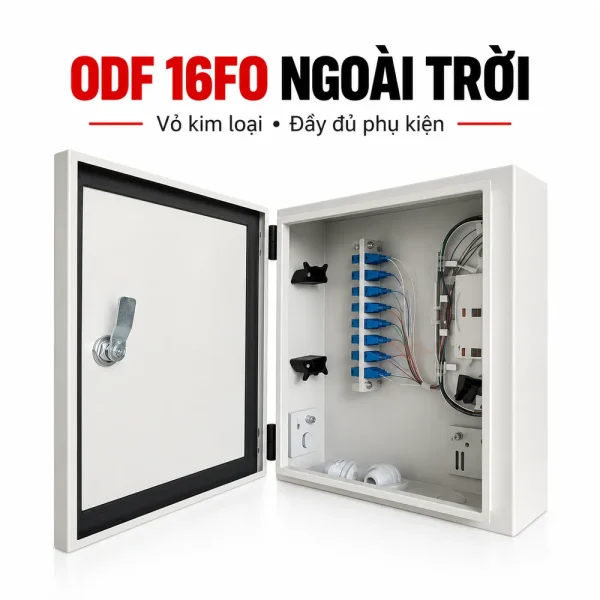

Hộp phối quang ODF 16FO ngoài trời vỏ kim loại

Hộp phối quang ODF 16FO outdoor ngoài trời đầy đủ phụ kiện là thiết bị dùng để quản lý, bảo vệ và tổ chức các điểm đấu nối trong hệ thống cáp quang. Sản phẩm sử dụng vỏ kim loại sơn tĩnh điện màu bạc, thiết kế treo tường và có gioăng cao su tại nắp cùng các vị trí cáp đi qua. Với dung lượng 16FO, ODF phù hợp cho FTTH, LAN, WAN, CATV và camera quang. Phiên bản đầy đủ phụ kiện gồm 16 adapter, 16 dây hàn quang, 16 ống co nhiệt và khay hàn quang.

Vỏ kim loại và khả năng bảo vệ trong môi trường ngoài trời

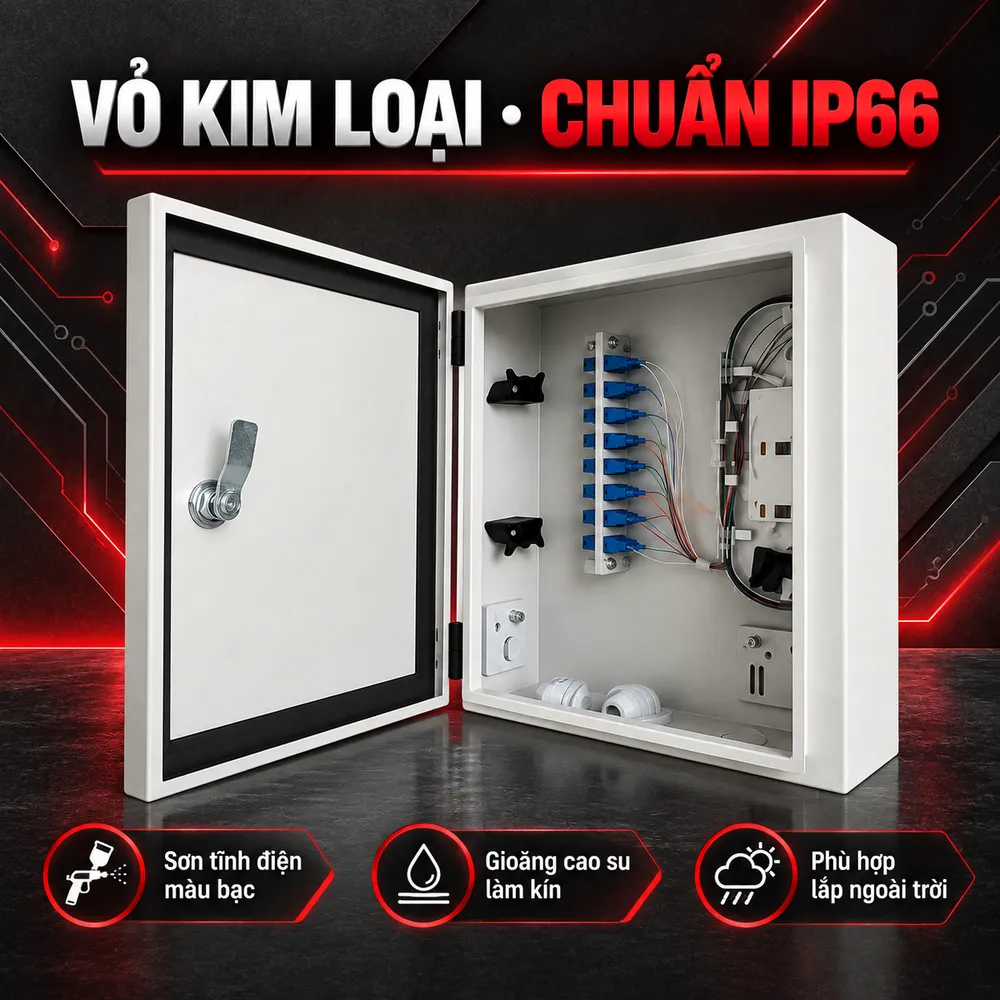

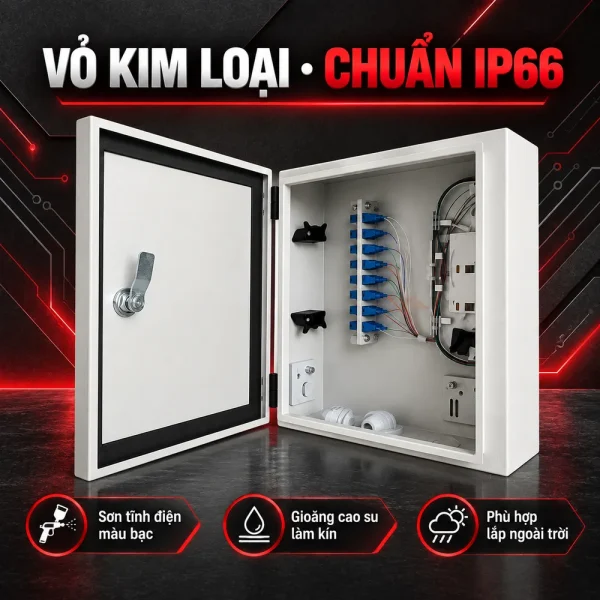

ODF 16FO được làm từ kim loại, bề mặt phủ sơn tĩnh điện màu bạc nhằm hỗ trợ bảo vệ phần vỏ trong quá trình sử dụng. Thiết kế dạng hộp khép kín giúp các mối hàn, dây hàn quang và adapter được đặt trong một khoang riêng thay vì để trực tiếp ngoài môi trường. Phần nắp hộp có gioăng cao su chạy quanh bề mặt tiếp xúc giữa nắp và thân. Ở khu vực đáy hộp, các lỗ luồn cáp cũng được trang bị vòng cao su để giữ cáp ổn định và hạn chế bụi, nước đi theo đường cáp vào bên trong. Theo thông tin sản phẩm, ODF đáp ứng yêu cầu bảo vệ IP66. Thông số này thể hiện khả năng hạn chế bụi và tia nước khi lắp đúng kỹ thuật. Vị trí thi công vẫn cần bảo đảm hộp được cố định chắc chắn, các cổng cáp được siết đúng và nắp được đóng kín. Khách hàng có thể tham khảo thêm danh mục Hộp phối quang tại Hulatech để lựa chọn dung lượng và kiểu vỏ phù hợp với từng công trình.

Cấu trúc hai ngăn giúp quản lý dây và mối hàn rõ ràng

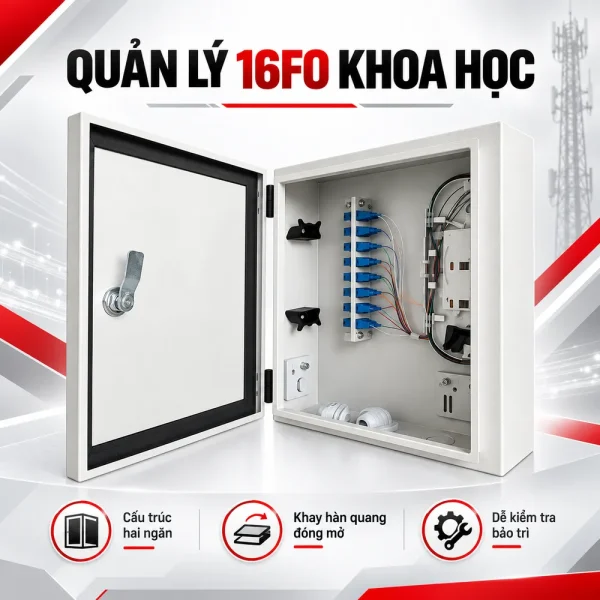

Khoang làm việc của ODF 16FO được chia thành hai khu vực để tách phần hàn nối và phần kết nối adapter. Phía trên khay có khung cố định adapter, tạo vị trí lắp rõ ràng cho từng đầu nối. Khay hàn quang được bắt vít vào thành hộp để giữ các mối hàn ổn định. Bên trong còn có các khung nhỏ dùng để định hướng đường đi của sợi quang, giúp dây không bị chồng chéo trong khoang làm việc. Khay phía trên có thể đóng mở để tiếp cận khu vực mối hàn. Với dung lượng 16FO, việc phân luồng dây ngay từ đầu giúp quá trình bảo trì thuận tiện hơn, nhất là khi hộp được lắp ngoài trời hoặc trên cao.

Bộ phụ kiện đầy đủ và khả năng lựa chọn chuẩn adapter

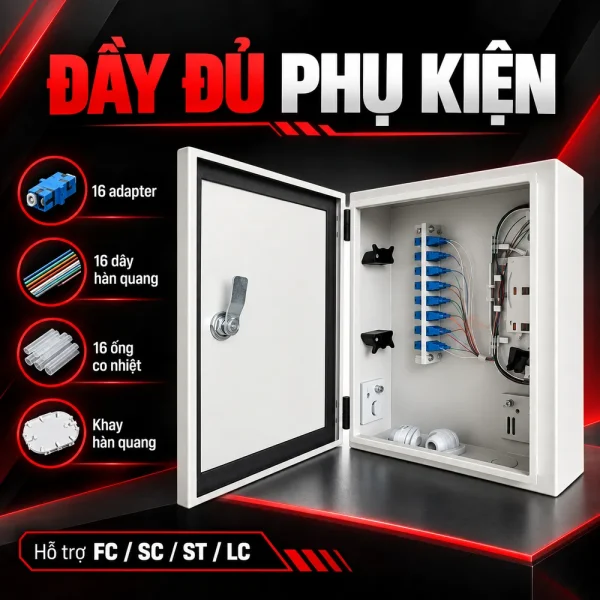

Phiên bản ODF 16FO đầy đủ phụ kiện gồm 16 adapter, 16 dây hàn quang, 16 ống co nhiệt và khay hàn quang. Adapter là điểm giao tiếp giữa dây hàn quang bên trong và dây nhảy quang phía ngoài. Sản phẩm có thể cấu hình theo các chuẩn FC, SC, ST hoặc LC tùy hệ thống. Khi đặt hàng, cần xác định đúng chuẩn đầu nối để đồng bộ với dây hàn, dây nhảy và thiết bị quang đang sử dụng. Dây hàn quang được hàn với sợi quang tuyến, sau đó mối hàn được bảo vệ bằng ống co nhiệt và bố trí trên khay hàn. Với cấu hình full phụ kiện, kỹ thuật viên giảm được lượng vật tư phải chuẩn bị riêng. Trước khi thi công vẫn nên kiểm tra số lượng adapter, dây hàn và ống co nhiệt để bảo đảm đủ cho 16 điểm kết nối.

Ứng dụng của ODF 16FO ngoài trời trong hệ thống cáp quang

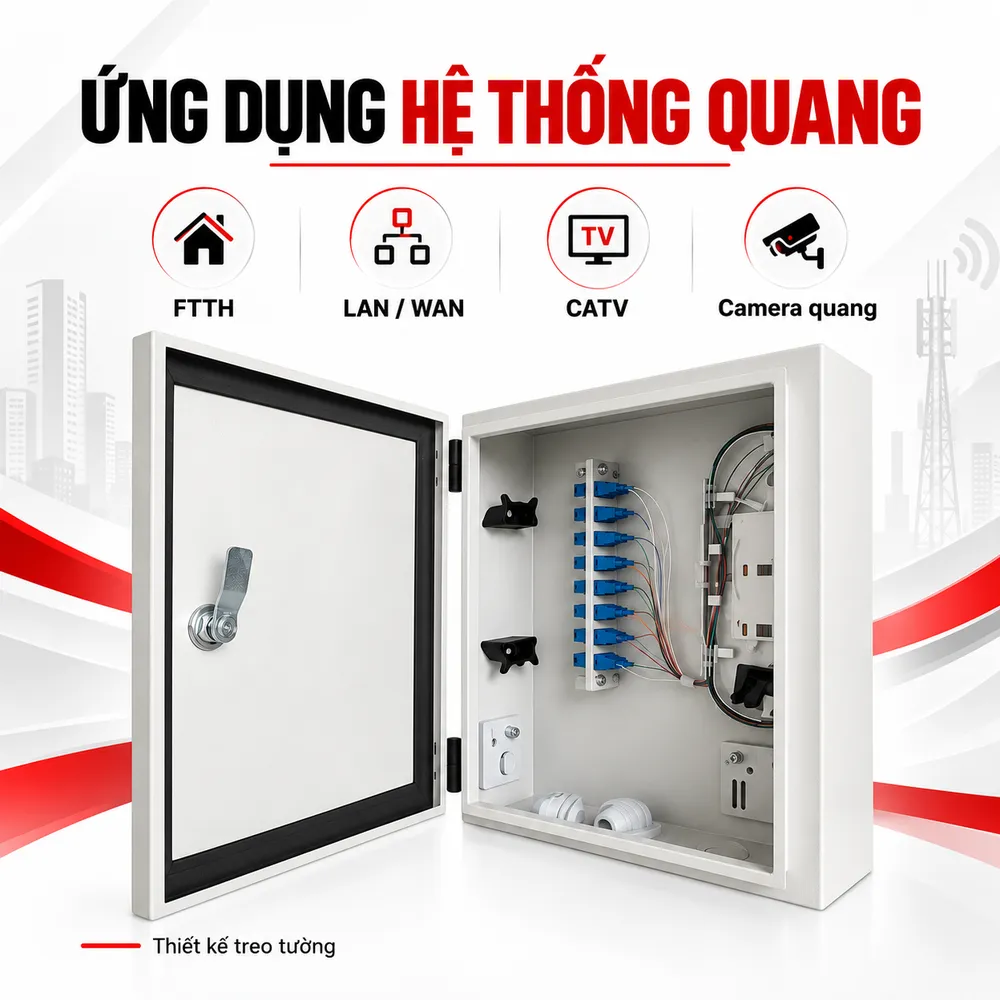

ODF 16FO phù hợp với các điểm đấu nối và phân phối cáp quang có số lượng sợi vừa phải. Trong mạng FTTH, hộp có thể được bố trí tại điểm trung gian giữa cáp trục và các tuyến phân phối đi tới từng khu vực thuê bao. Trong hệ thống LAN hoặc WAN sử dụng truyền dẫn quang, ODF có thể lắp tại tòa nhà, nhà xưởng, khu dân cư hoặc điểm kết nối giữa nhiều khu vực. Với hệ thống CATV và camera quang, thiết bị tạo khu vực bảo vệ cho mối hàn và giúp các tuyến cáp được tập trung vào cùng một vị trí. Ngoài ra, hộp có thể được bố trí tại các điểm trung gian cần thao tác thường xuyên, nơi kỹ thuật viên cần tiếp cận các mối hàn và đầu nối quang. Dung lượng 16FO cũng phù hợp với những hệ thống chưa cần sử dụng hộp dung lượng 24FO, 32FO hoặc lớn hơn.

Lưu ý khi lắp đặt và lựa chọn ODF 16FO tại Hulatech

Trước khi lắp đặt, cần xác định số lượng sợi quang, chuẩn adapter và hướng cáp vào ra. Cáp tuyến nên được cố định tại vị trí luồn cáp trước khi tách sợi để hạn chế lực kéo tác động trực tiếp lên mối hàn. Các sợi quang cần được bố trí theo bán kính uốn phù hợp, không bẻ gập hoặc ép chặt. Từng adapter, dây hàn và tuyến cáp nên được đánh số rõ ràng để kỹ thuật viên xác định nhanh khi bảo trì. Sau khi hoàn thiện, cần kiểm tra gioăng nắp, các vòng cao su tại cổng cáp và khóa hộp để duy trì khả năng bảo vệ. Hộp phối quang ODF 16FO outdoor ngoài trời đầy đủ phụ kiện phù hợp cho các hệ thống cần quản lý 16 sợi quang trong một thiết bị treo tường bằng kim loại. Hulatech cung cấp nhiều dòng ODF với dung lượng và chuẩn đầu nối khác nhau. Khách hàng có thể liên hệ để được tư vấn cấu hình adapter, phụ kiện đi kèm và phương án lắp đặt phù hợp với hạ tầng thực tế.
