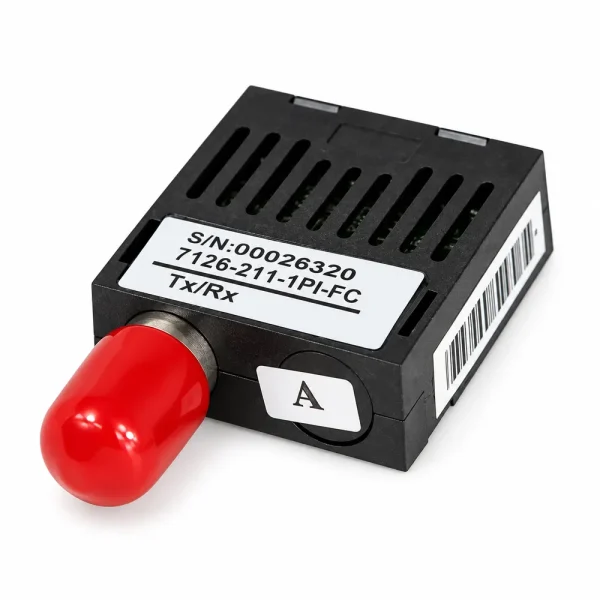

Bộ thu phát quang BIDI 7113-311-1PI-FC/7116-211-1PI-FC

Bộ thu phát quang BiDi Wintop 7113-311-1PI-FC/7116-211-1PI-FC là cặp linh kiện quang dạng 1×9, hỗ trợ truyền dữ liệu 155Mbps trên một sợi single-mode với khoảng cách thiết kế 20km. Sản phẩm sử dụng đầu nối FC, nguồn danh định 3,3V và hai bước sóng 1310/1550nm theo chiều phát, thu đối ứng. Linh kiện dùng trên bo mạch tương thích, không cắm vào khe SFP.

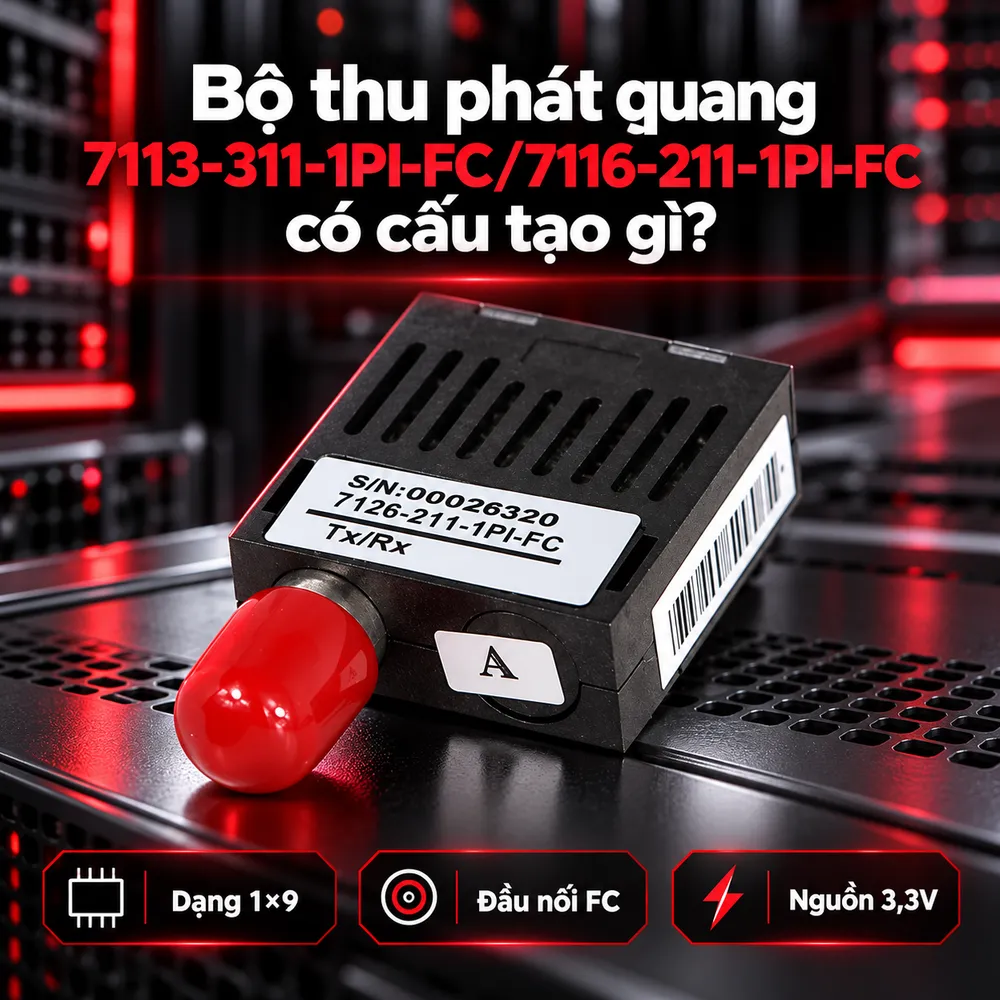

Bộ thu phát quang 7113-311-1PI-FC/7116-211-1PI-FC có cấu tạo gì?

Cặp sản phẩm được Wintop thiết kế theo dạng đóng gói 1×9, nghĩa là mỗi linh kiện có chín chân điện kết nối trực tiếp với mạch chủ. Phía quang trang bị đầu FC, giúp kết nối dây dẫn sử dụng chuẩn đầu tương ứng. Kiểu này khác SFP về cơ khí và chân nối. Trong mỗi bộ thu phát, mạch phát biến tín hiệu điện thành ánh sáng, còn mạch thu chuyển tín hiệu quang thành dữ liệu điện. Hãng sử dụng laser FP cho phía phát 1310nm, laser DFB cho phía phát 1550nm; phần nhận sử dụng điốt PIN kết hợp bộ khuếch đại TIA. Bước sóng từng đầu được xác định cố định. Các chân đảm nhiệm nguồn, mass, dữ liệu vi sai và phát hiện tín hiệu. Kỹ thuật viên cần đọc sơ đồ chân trước khi lắp hoặc thay linh kiện trên bo mạch, đặc biệt khi dùng sản phẩm thay thế từ một nhà sản xuất khác.

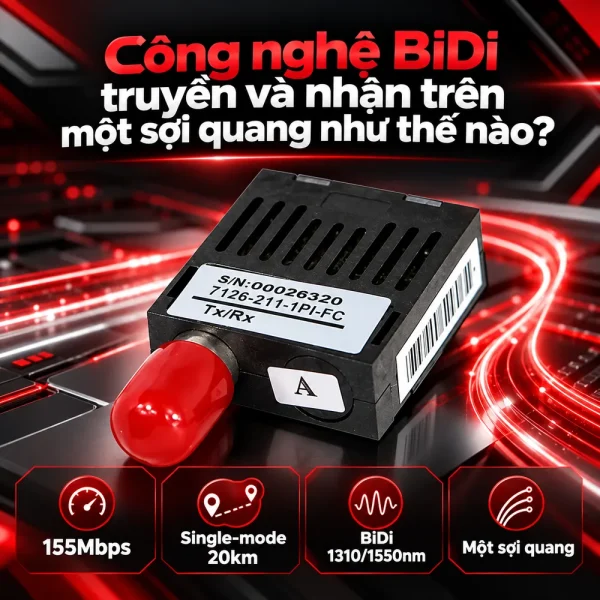

Công nghệ BiDi truyền và nhận trên một sợi quang như thế nào?

BiDi là phương thức sử dụng hai bước sóng khác nhau để truyền tín hiệu theo hai chiều trên cùng lõi quang. Với cặp mã này, 7113-311-1PI-FC phát 1310nm và nhận 1550nm; 7116-211-1PI-FC phát 1550nm và nhận 1310nm. Vì vậy, mỗi đầu tuyến phải chọn đúng mã đối ứng để tín hiệu phát ở một phía khớp với đầu thu phía còn lại. Một sợi single-mode giúp tiết kiệm lõi trên tuyến thiếu sợi dự phòng. Tuy nhiên, BiDi không làm tăng số sợi vật lý và cũng không biến module 155Mbps thành thiết bị Gigabit. Tốc độ phải phù hợp thiết bị chủ. Wintop công bố tốc độ truyền 155Mb/s và khoảng cách tối đa 20km. Khoảng cách phụ thuộc điều kiện quang thực tế. Cáp suy hao cao, đầu nối bẩn hoặc nhiều mối hàn có thể làm mức tín hiệu thu giảm quá giới hạn.

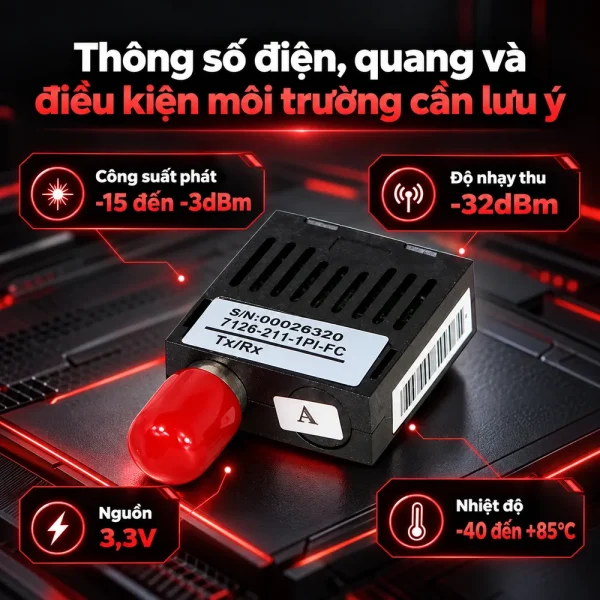

Thông số điện, quang và điều kiện môi trường cần lưu ý

Theo datasheet, công suất phát quang trung bình từ -15 đến -3dBm ở cả hai cấu hình bước sóng. Độ nhạy thu đạt -32dBm, trong khi ngưỡng quá tải đầu thu là -3dBm. Các giá trị giúp tính suy hao tuyến và dự phòng. Với đường truyền rất ngắn, cũng cần bảo đảm tín hiệu không vượt ngưỡng quá tải. Chẳng hạn, công suất phát thấp nhất -15dBm so với độ nhạy thu -32dBm tạo chênh lệch lý thuyết 17dB. Đây chưa phải ngân sách suy hao bảo đảm cho mọi tuyến, vì vẫn cần xem mức dự phòng, điều kiện đo và giới hạn của thiết bị chủ. Nguồn cấp danh định là 3,3V DC, dải điện áp vận hành 3,15–3,45V. Giao diện dữ liệu đầu vào và đầu ra tương thích PECL, trở kháng vi sai danh định 100Ω. Cần đối chiếu sơ đồ chân và đặc tính điện. Nhiệt độ môi trường hoạt động được hãng công bố từ -40°C đến +85°C, độ ẩm tương đối 5–95%. Dải nhiệt rộng không đồng nghĩa linh kiện tự chống nước hoặc bụi. Vỏ thiết bị, cấp bảo vệ và phương án tản nhiệt phải được thiết kế độc lập. Hãng đồng thời nêu đặc tính nhiễu điện từ thấp, bảo vệ tĩnh điện ESD, tuân thủ RoHS và tiêu chuẩn an toàn laser IEC 60825.

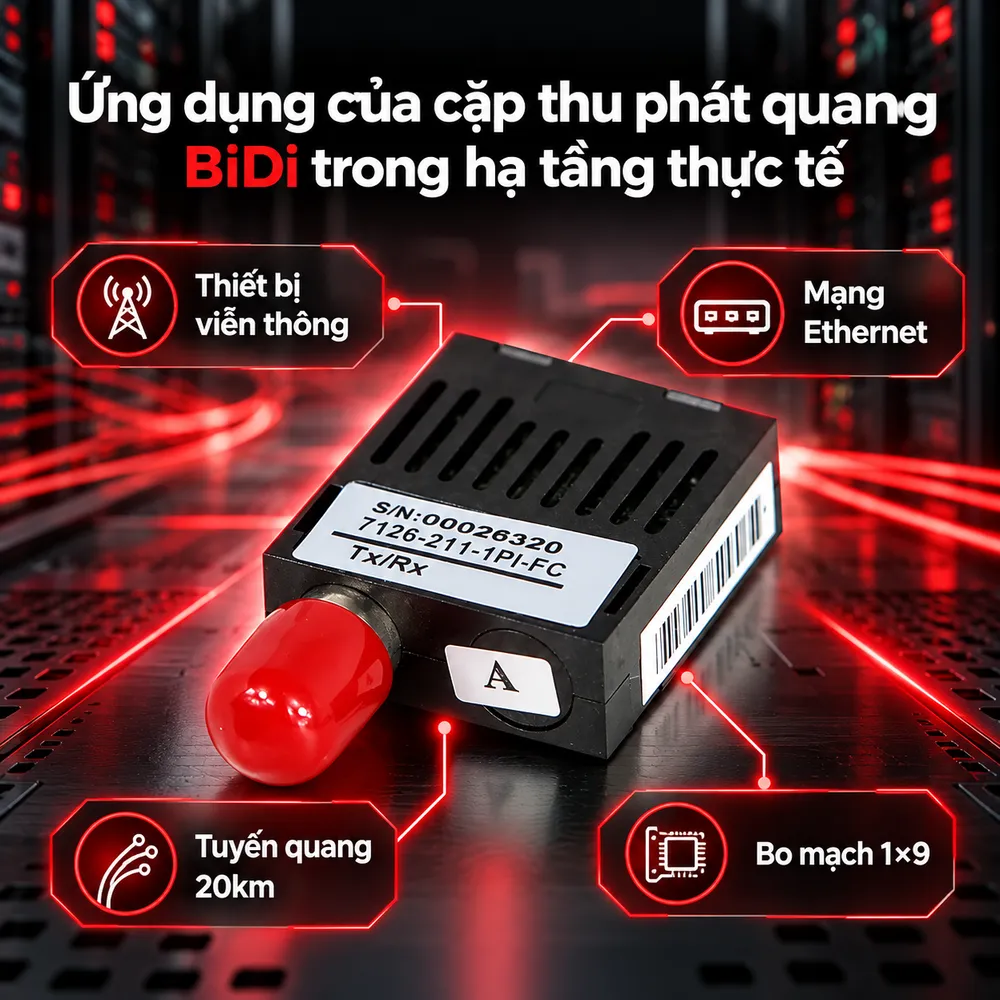

Ứng dụng của cặp thu phát quang BiDi trong hạ tầng thực tế

Wintop xác định Ethernet và viễn thông là những ứng dụng của dòng bộ thu phát này. Khi được tích hợp trong thiết bị truyền dẫn có mạch 1×9 tương thích, cặp 7113/7116 tạo đường quang hai chiều giữa các vị trí dùng một lõi single-mode. Hữu ích khi bảo trì thiết bị hoặc khai thác tuyến sẵn có. Trong hệ thống mạng công nghiệp, linh kiện có thể nằm bên trong bộ chuyển đổi hoặc bo mạch truyền dẫn chuyên dụng, miễn là nguồn điện, giao diện PECL và điều kiện nhiệt đáp ứng thiết kế. Module không có RJ45 nên camera IP cần thiết bị trung gian thích hợp. Với thiết bị sử dụng khe tháo lắp, Module Quang SFP sẽ là nhóm linh kiện phù hợp hơn nếu cổng chủ hỗ trợ. SFP và 1×9 không thể hoán đổi trực tiếp.

Hướng dẫn chọn đúng mã, lắp đặt và nghiệm thu

Trước khi mua, cần ghi rõ cả hai mã 7113-311-1PI-FC và 7116-211-1PI-FC, đầu quang FC, tốc độ 155Mbps, nguồn 3,3V và chiều Tx/Rx. Khi thay thế, đối chiếu datasheet và kích thước cơ khí. Nhãn đầu nối tương tự không bảo đảm khả năng thay thế trực tiếp. Khi thi công, ngắt nguồn thiết bị chủ, thực hiện chống tĩnh điện và bảo đảm các đầu FC được vệ sinh. Việc kiểm tra hai chiều là cần thiết vì một đầu phát bình thường không chứng minh chiều nhận còn lại đạt thông số. Đấu đúng chiều phát nhận, đo suy hao tuyến và công suất thu ở cả hai phía. Sau cấp nguồn, kiểm tra trạng thái liên kết và lỗi dữ liệu. Không áp dụng quy trình tháo lắp nóng của module SFP cho linh kiện 1×9. Wintop 7113-311-1PI-FC/7116-211-1PI-FC đáp ứng nhu cầu truyền quang BiDi 155Mbps đến 20km trong thiết bị tương thích. HulaTech hỗ trợ đối chiếu cặp mã, thông số điện quang, yêu cầu bo mạch và tư vấn báo giá theo số lượng triển khai thực tế.
