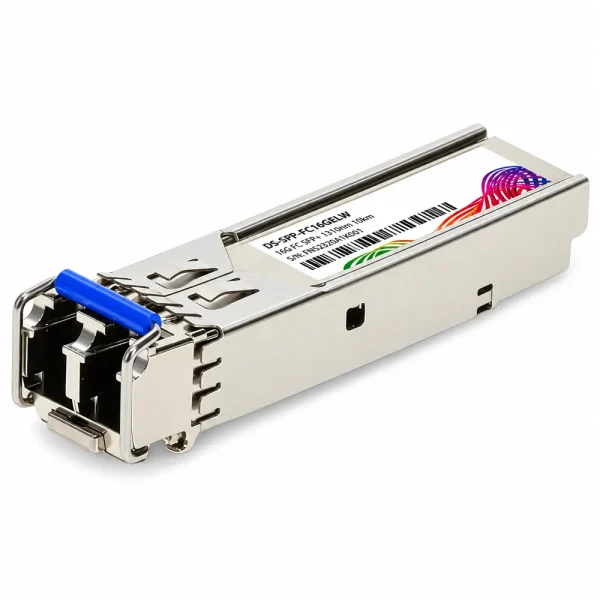

Module quang SFP+ Cisco 16 Gbps DS-SFP-FC16GELW

Cisco DS-SFP-FC16GELW là module quang SFP+ Fibre Channel hỗ trợ ba mức tốc độ 4/8/16Gbps, sử dụng bước sóng 1310nm và sợi quang single-mode OS2. Phiên bản Extended Long Wavelength (ELW) có khoảng cách truyền dẫn tối đa 25km, phù hợp liên kết SAN giữa các cơ sở. Thiết bị sử dụng đầu nối LC Duplex trên các cổng Cisco MDS tương thích.

1. DS-SFP-FC16GELW đảm nhiệm chức năng gì trong mạng SAN?

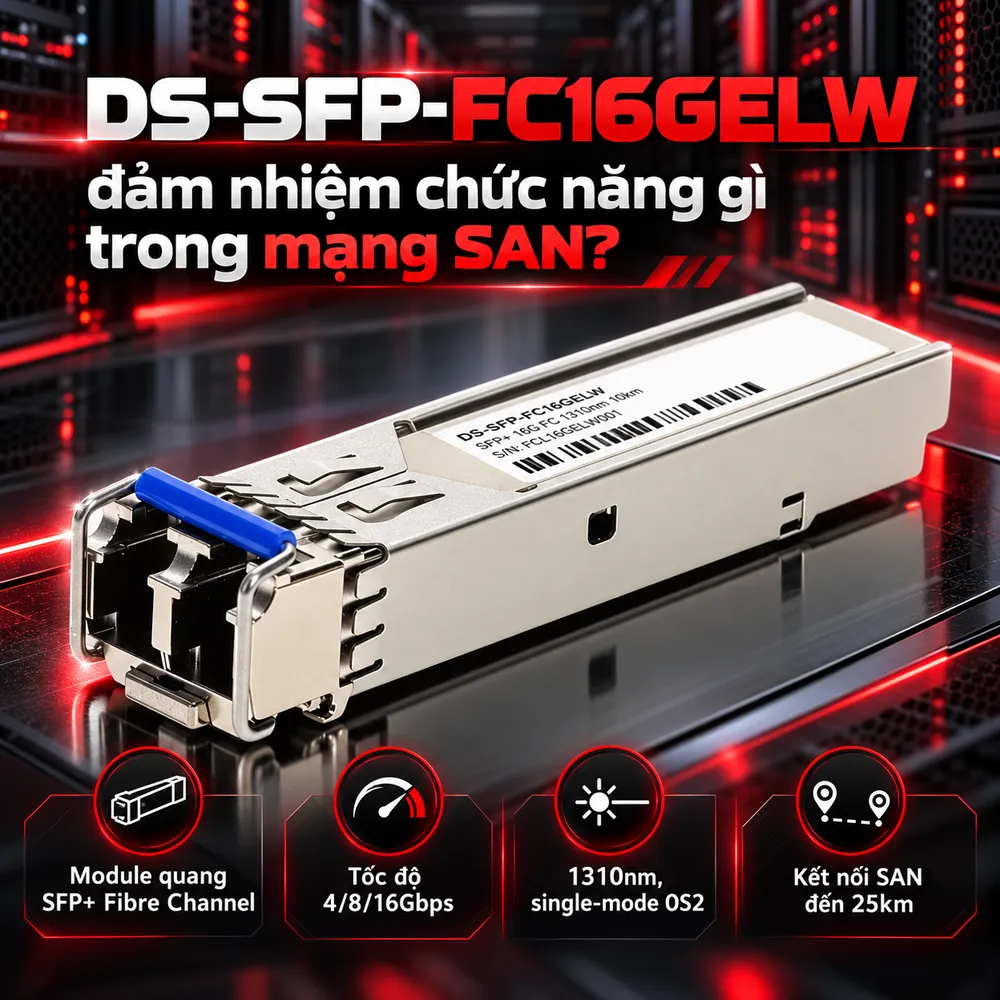

Mạng SAN kết nối máy chủ, switch Fibre Channel và hệ thống lưu trữ. Module DS-SFP-FC16GELW chuyển đổi tín hiệu điện từ cổng FC thành tín hiệu quang để truyền qua sợi single-mode và nhận tín hiệu quang chiều ngược lại. Sản phẩm thuộc dòng SFP+ Fibre Channel 16G của Cisco. ELW chỉ biến thể truyền xa, khác SW dùng multimode và LW truyền 10km. Đây không phải module Ethernet 16Gbps, nên không thay thế module Ethernet cùng hình dạng. Mã chính thức Cisco sử dụng là DS-SFP-FC16GELW; ký hiệu DS-SFP-FC16GELW= xuất hiện trong danh sách mã hàng thay thế. Khi mua cần đối chiếu nhãn, model thiết bị và danh sách hỗ trợ.

2. Những thông số ảnh hưởng trực tiếp đến chất lượng truyền dẫn

Ba mức Fibre Channel 4/8/16Gbps

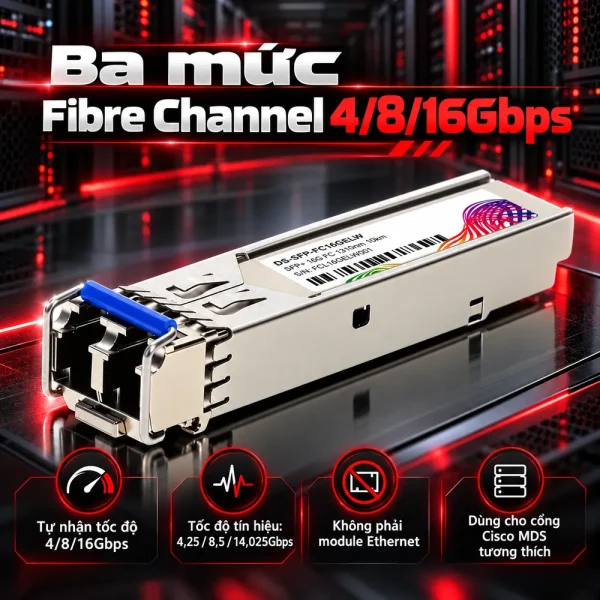

Cisco công bố DS-SFP-FC16GELW hỗ trợ tự nhận tốc độ Fibre Channel 4, 8 và 16Gbps. Tốc độ tín hiệu vật lý tương ứng là 4,25; 8,5 và 14,025Gbps. Mức 14,025Gbps là tốc độ tín hiệu 16G FC, không phải thông lượng ứng dụng. Thông lượng còn phụ thuộc switch, HBA, lưu trữ và tải. Tính năng tự nhận tốc độ cũng không có nghĩa mọi cổng Cisco đều hỗ trợ đủ cả ba mức.

Sợi single-mode 1310nm và khoảng cách 25km

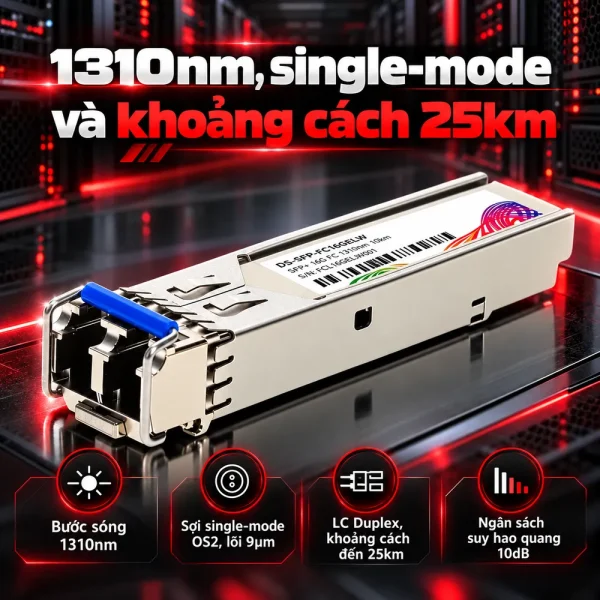

Module sử dụng bước sóng danh định 1310nm, sợi single-mode lõi 9µm và chuẩn cáp ISO/IEC OS2. Đầu LC Duplex gồm một đường phát Tx và một đường nhận Rx. Khoảng cách tối thiểu theo Cisco là 2m; giới hạn tối đa 25km được công bố cho cấu hình ELW. Khoảng cách công bố phải được xem cùng ngân sách suy hao. Cisco quy định ngân sách suy hao quang 10dB tại tốc độ 16Gbps. Tuyến nhiều mối hàn hoặc suy hao lớn có thể không đạt dù ngắn hơn 25km. Kỹ thuật viên cần đo tuyến thực tế trước nghiệm thu.

Công suất phát, độ nhạy thu và nhiệt độ

Theo datasheet, công suất phát trung bình của DS-SFP-FC16GELW từ -2 đến +5dBm; công suất thu cho phép từ -14 đến +2dBm. Ở tuyến ngắn, công suất thu vượt ngưỡng có thể gây lỗi. Nhiệt độ vận hành được công bố từ 0 đến 70°C, còn nhiệt độ lưu trữ từ -40 đến 85°C. Kích thước module khoảng 8,5 × 13,55 × 56,5mm, thích hợp lắp trên cổng quang mật độ cao của phần cứng tương thích. Đây không phải thiết bị chống nước dùng trực tiếp ngoài trời.

3. Lợi ích triển khai và các ứng dụng phù hợp

Điểm hữu ích của phiên bản ELW là mở rộng khoảng cách giữa những thành phần SAN mà không phải chuyển sang đường Ethernet. Doanh nghiệp có thể sử dụng tuyến sợi OS2 giữa hai phòng máy, tòa nhà hoặc vị trí lưu trữ phân tán khi kiến trúc Fibre Channel và ngân sách quang đáp ứng thiết kế. Trong môi trường trung tâm dữ liệu, module có thể phục vụ kết nối giữa các switch Cisco MDS tương thích hoặc các điểm trong fabric SAN được thiết kế đúng chuẩn. Trường hợp sao chép dữ liệu giữa hai địa điểm còn cần đánh giá độ trễ, cơ chế dự phòng, khả năng xử lý của lưu trữ và chính sách khôi phục sự cố. Thiết kế SFP+ hỗ trợ tháo lắp module mà không phải tắt toàn bộ chassis, nếu nền tảng cho phép. Tuy nhiên, rút module đang hoạt động sẽ ngắt chính liên kết đó. Đối với hệ thống cần duy trì dịch vụ, kỹ thuật viên phải xác nhận đường dự phòng và trạng thái chuyển tuyến trước khi bảo trì. Các thông số chẩn đoán như nhiệt độ, điện áp, dòng laser, công suất Tx và Rx có thể được xem trên thiết bị Cisco MDS khi phần cứng, module và phiên bản phần mềm hỗ trợ. Đây là chức năng giám sát thông qua switch, không phải giao diện quản trị độc lập trên module.

4. Kiểm tra tương thích và lưu ý trước khi mua

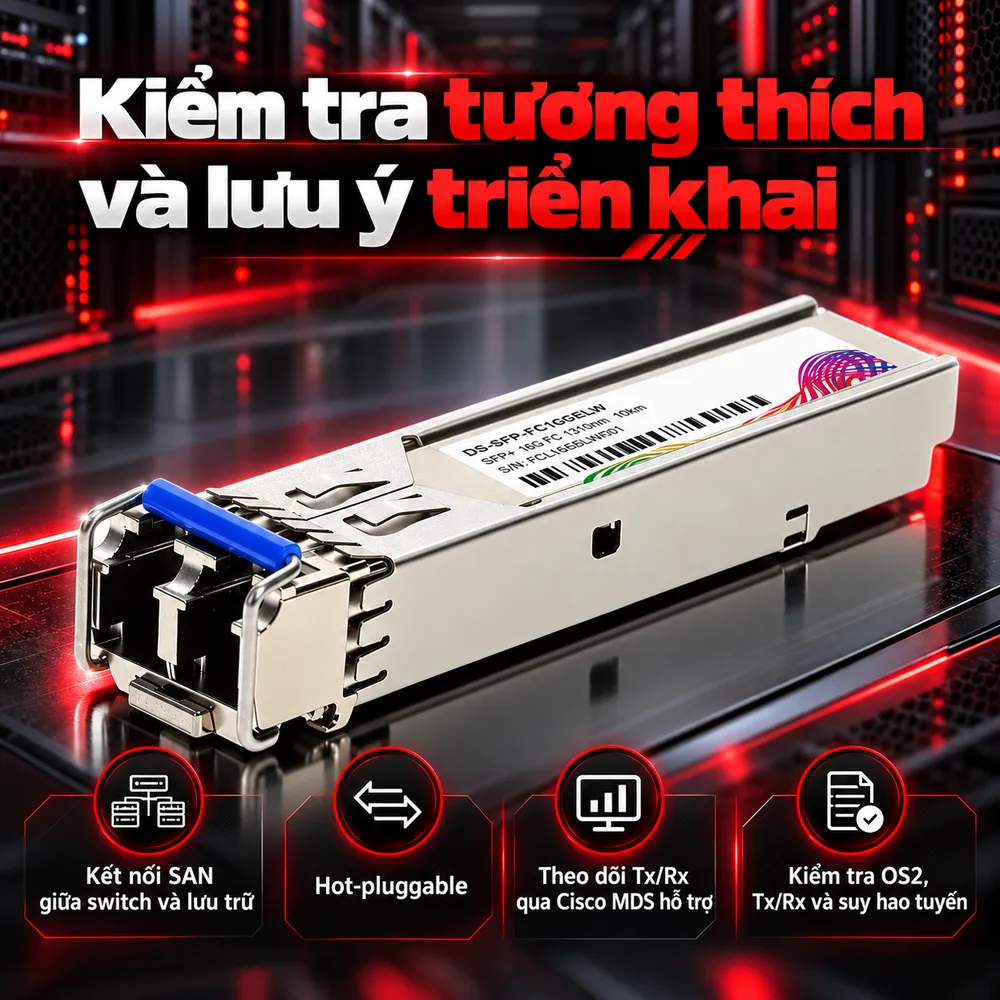

Trước tiên, đối chiếu model switch, loại cổng Fibre Channel, phiên bản NX-OS và danh sách transceiver được Cisco chấp thuận. Khẳng định tương thích với mọi thiết bị Cisco là không chính xác: khả năng sử dụng phụ thuộc từng nền tảng và cấu hình cổng. Khi lựa chọn Module Quang SFP cho dự án, cần so sánh chuẩn giao tiếp, tốc độ, bước sóng, kiểu sợi và khoảng cách. Với tuyến ngắn, phiên bản LW hoặc SW có thể thích hợp hơn tùy hạ tầng cáp; không nên mặc định bản ELW luôn cần thiết. Trước khi lắp, hãy vệ sinh đầu LC, kiểm tra chiều Tx/Rx, xác định loại sợi OS2 và đo suy hao tuyến. Sau khi cắm module, kiểm tra trạng thái cổng, công suất thu, cảnh báo và lỗi truyền dẫn. Đối với tuyến có công suất nhận quá cao, cần đánh giá phương án suy hao bổ sung theo khuyến nghị kỹ thuật. Nên ghi ngày đo, chiều dài tuyến, suy hao, cấu hình cổng và cảnh báo để tiện bảo trì. Cisco DS-SFP-FC16GELW đáp ứng nhu cầu kết nối Fibre Channel 4/8/16Gbps trên sợi single-mode trong phạm vi công bố 25km. HulaTech hỗ trợ đối chiếu mã sản phẩm, thông số tuyến quang và khả năng tương thích thiết bị để lựa chọn cấu hình phù hợp, đồng thời tư vấn và báo giá theo nhu cầu triển khai thực tế.
