Máy test mạng NF-868 Noyafa

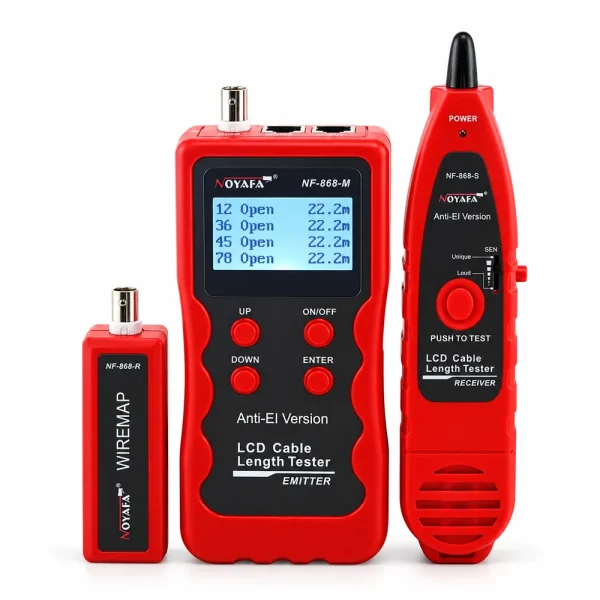

Máy test mạng NOYAFA NF-868 là thiết bị kiểm tra cáp đồng, hỗ trợ xác định sơ đồ đấu nối, đo chiều dài, dò tuyến và khoanh vùng lỗi. Bộ tiêu chuẩn gồm máy chính NF-868-M, đầu dò NF-868-S và remote NF-868-R. Màn hình LCD hiển thị kết quả, phù hợp thi công mạng LAN, điện thoại và camera dùng cáp đồng.

NF-868 kiểm tra được những loại cáp nào?

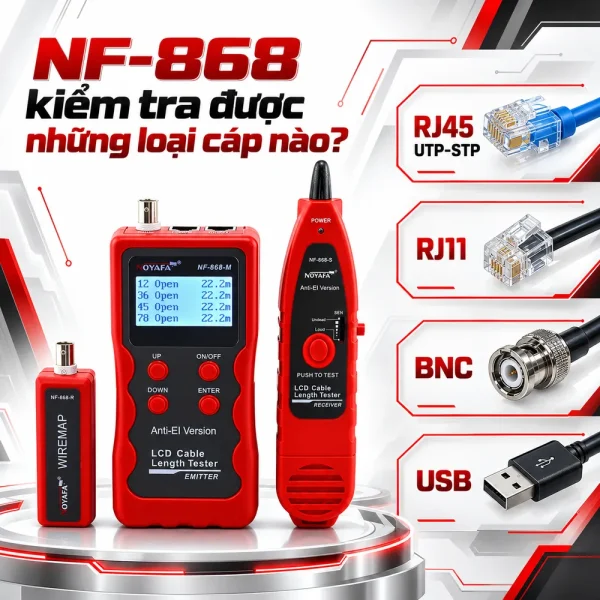

NOYAFA thiết kế NF-868 cho cáp Ethernet xoắn đôi UTP/STP, dây điện thoại, cáp đồng trục và một số cáp USB. Máy chính có các giao diện RJ45, RJ11, BNC và USB để lựa chọn phép thử tương ứng. Cần xác định đúng đầu cắm và cổng đo. Bộ sản phẩm có ba thành phần có chức năng riêng. Máy chính phát tín hiệu và hiển thị kết quả; đầu dò hỗ trợ nhận dạng tuyến trong bó cáp; remote đặt ở đầu xa để kiểm tra dây. Cổng RJ45 MAIN dùng đo chiều dài, còn SCAN dùng dò dây. Cần phân biệt NF-868 và NF-868W. Theo hướng dẫn NOYAFA, tám remote đánh số ID1–ID8 là trang bị của phiên bản NF-868W; bản NF-868 tiêu chuẩn không mặc nhiên có tám đầu nhận diện.

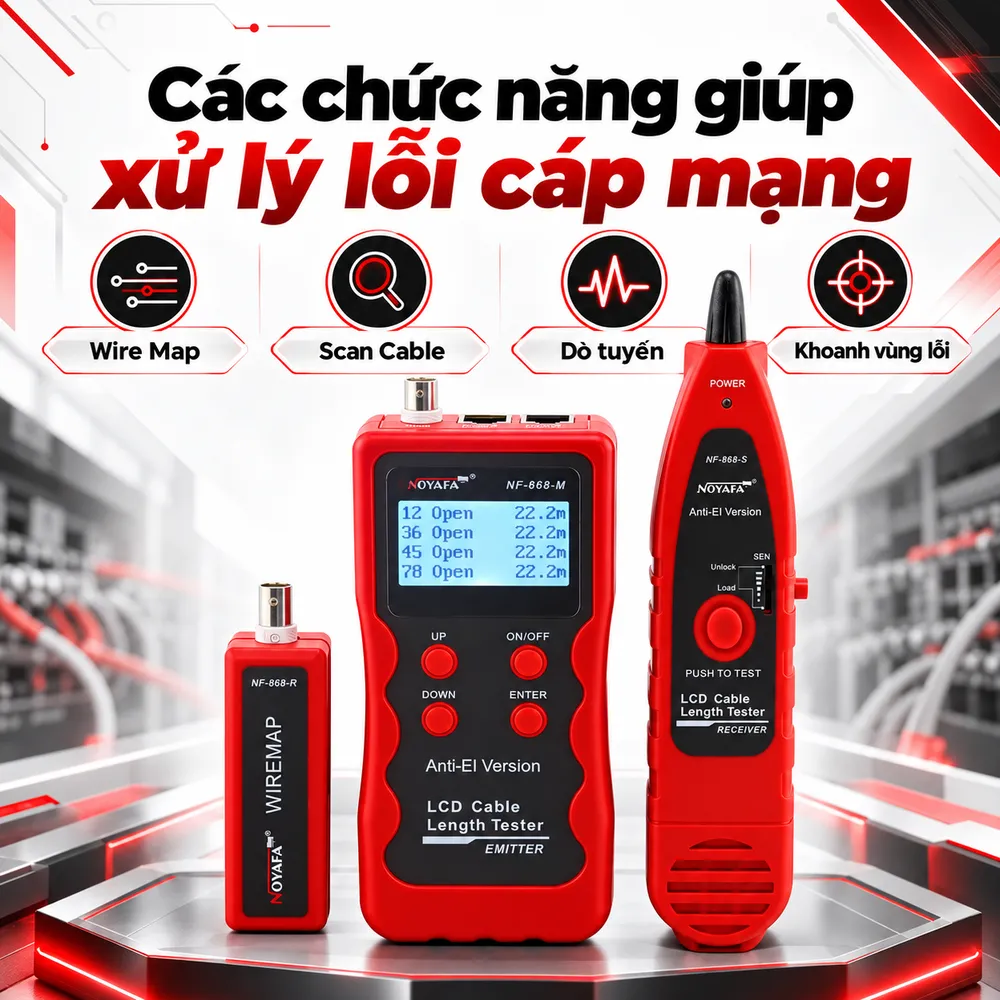

Các chức năng giúp xử lý lỗi cáp mạng

Kiểm tra sơ đồ chân và thông mạch

Chế độ Wire Mapping đối chiếu đường đi của các lõi tại hai đầu cáp. Máy có thể hiển thị lỗi hở mạch, ngắn mạch, đảo dây hoặc kết nối chéo. Khi dây RJ45 lỗi, chức năng này giúp xác định chân cần kiểm tra.

Dò tuyến bằng đầu thu tín hiệu

Chế độ Scan Cable phát tín hiệu để đầu dò nhận diện dây trong tủ rack, bó cáp hoặc hộp kỹ thuật. Người dùng đưa đầu dò gần các tuyến nghi vấn, nghe âm báo và quan sát tín hiệu để xác định dây đích. Kết quả phụ thuộc nhiễu và cách đi dây; không bảo đảm định vị mọi điểm đứt.

Nhận biết lỗi cặp dây và nhiễu xuyên âm

NF-868 có chế độ hiển thị dấu hiệu lỗi cặp dây, bao gồm tình huống các lõi bị ghép sai cặp dù thứ tự kết nối nhìn qua có vẻ đúng. Tính năng cảnh báo crosstalk hỗ trợ khoanh vùng nguyên nhân kết nối kém. Tuy nhiên, đây không phải phép đo chứng nhận chỉ tiêu NEXT, suy hao hay toàn bộ hiệu năng Cat6.

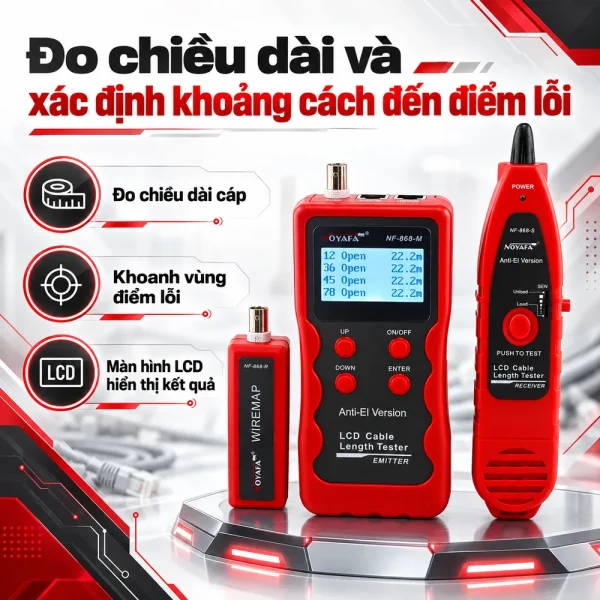

Đo chiều dài và xác định khoảng cách đến điểm lỗi

Tài liệu hướng dẫn dòng NF-868 công bố dải đo chiều dài 1–2.000 m trên loại cáp và điều kiện phù hợp. Độ chính xác được mô tả theo điều kiện hiệu chuẩn, với sai số đo tham khảo khoảng 3% ở tài liệu phiên bản này. Không nên dùng trị số công bố làm bảo đảm cho mọi tuyến, đặc biệt dây có mối nối hoặc vật liệu dẫn khác nhau. Người dùng chọn loại cáp trong menu, kết nối dây vào cổng quy định và chọn Cable Length. Máy hỗ trợ hiển thị chiều dài theo mét hoặc đơn vị khác. Khi gặp lỗi hở hay chập, kết quả khoảng cách giúp khoanh vùng đoạn cần kiểm tra thay vì tháo toàn bộ đường dây. Nên hiệu chuẩn bằng đoạn cáp mẫu dài hơn 10 m theo hướng dẫn. Máy cho phép lưu hệ số hiệu chuẩn để dùng lại với loại cáp tương ứng. Chiều dài đo được là thông số phục vụ chẩn đoán, không có nghĩa liên kết Ethernet có thể truyền dữ liệu ổn định ở khoảng cách 2.000 m.

Hướng dẫn kiểm tra cáp bằng NOYAFA NF-868

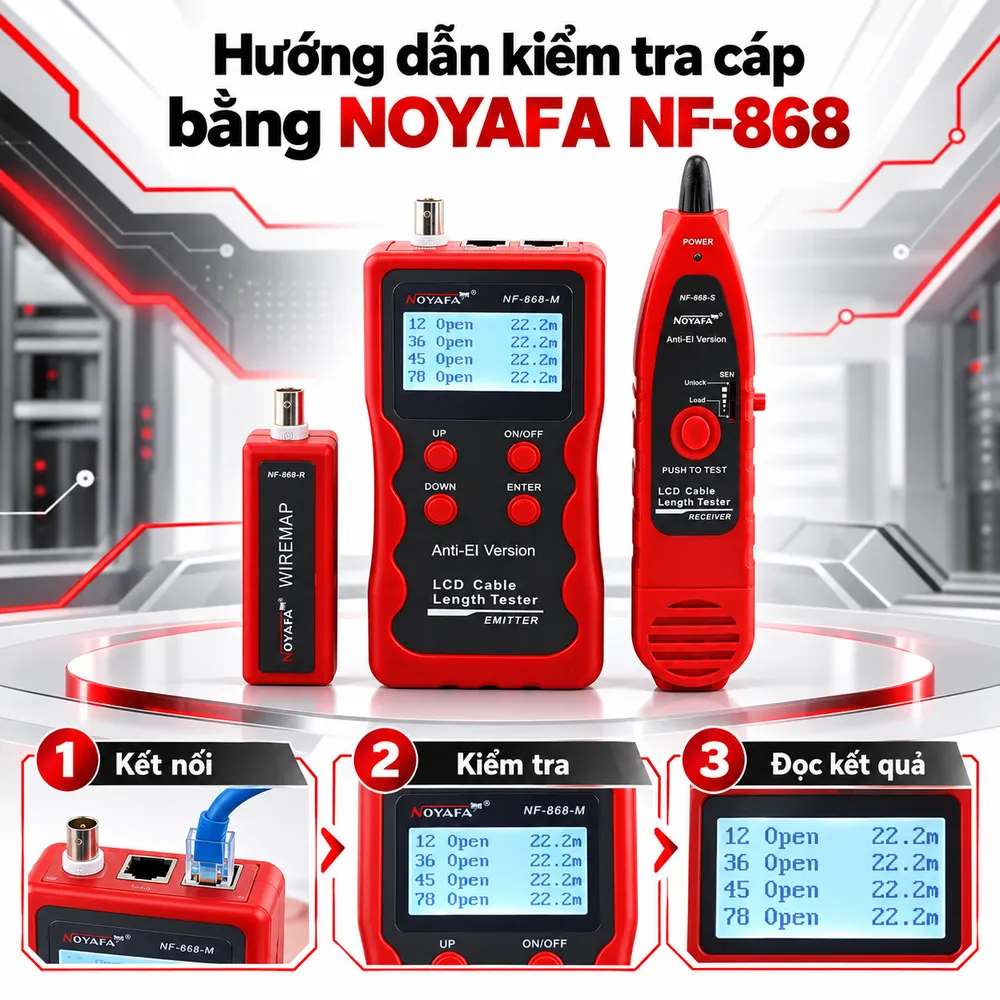

Trước tiên, kiểm tra pin 9V của máy chính và đầu dò, sau đó xác định tuyến cáp đã được tách khỏi nguồn điện không phù hợp. Chọn đúng chế độ Pair, Tel, USB hoặc BNC trên màn hình, không cắm đầu nối vào cổng sai mục đích. Với dây RJ45, kết nối một đầu vào cổng MAIN và đầu còn lại với remote theo tài liệu. Chạy Wire Mapping, quan sát thứ tự chân, các dấu hiệu chập hoặc đứt. Tiếp tục đo chiều dài nếu cần khoanh vùng lỗi. Khi tìm dây chưa đánh nhãn, chuyển sang SCAN và thao tác bằng đầu dò tại điểm tập trung cáp. Trước mỗi phép thử, nên ghi lại kết quả đo để đối chiếu sau sửa chữa. Nếu kết quả không ổn định, kiểm tra đầu cắm, mức pin, tiếp xúc tại cổng và cấu hình hiệu chuẩn. Sau khi xử lý, đo lại rồi kiểm tra kết nối bằng thiết bị mạng thực tế. Không dùng máy để thử dây nguồn 220V hoặc thi công trên đường dây ngoài trời khi có giông sét.

Ứng dụng thực tế, giới hạn và lựa chọn tại HulaTech

Trong văn phòng, NF-868 hỗ trợ tìm dây tại tủ rack, kiểm tra sau khi bấm RJ45 và khoanh vùng lỗi tuyến cáp nối máy tính. Với điện thoại, máy kiểm tra RJ11 và khoanh vùng hư hỏng. Cổng BNC hoặc USB mở rộng phạm vi kiểm tra với loại dây tương thích, theo đúng hướng dẫn kết nối. NF-868 chủ yếu phục vụ chẩn đoán vật lý đường cáp. Máy không thay thế thiết bị chứng nhận Cat5e/Cat6, máy đo tải PoE hoặc công cụ phân tích giao thức. Người mua nên kiểm tra đủ máy chính, đầu dò, remote, phụ kiện và tình trạng nguồn; đồng thời phân biệt NF-868 với những phiên bản có thêm remote. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn máy test và vật tư liên quan. Khi cần tư vấn hoặc báo giá NOYAFA NF-868, hãy cung cấp loại cáp, chiều dài tuyến dự kiến và yêu cầu kiểm tra để được đối chiếu đúng chức năng thiết bị.
