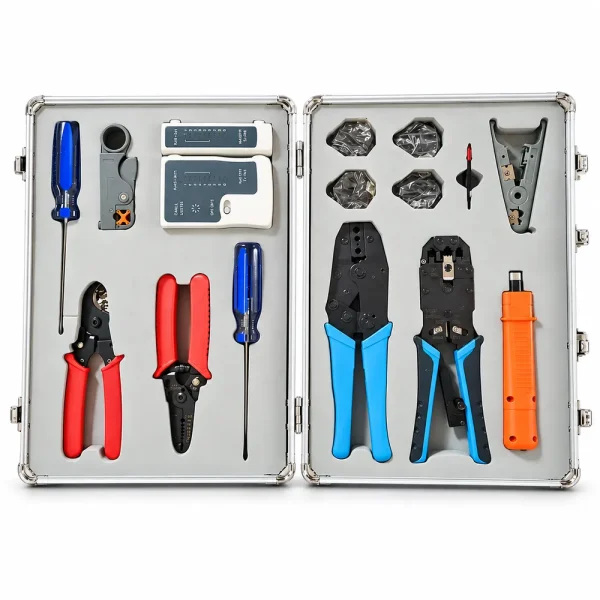

Bộ dụng cụ làm mạng Talon TL-K4015

Bộ dụng cụ làm mạng Talon TL-K4015 tập hợp các công cụ bấm đầu RJ45, RJ11, kiểm tra cáp, cắt tuốt dây và xử lý đầu nối BNC trong một vali đựng. Sản phẩm phục vụ thi công mạng LAN, điện thoại và camera đồng trục. Cần kiểm tra cấu hình và khả năng tương thích trước khi mua.

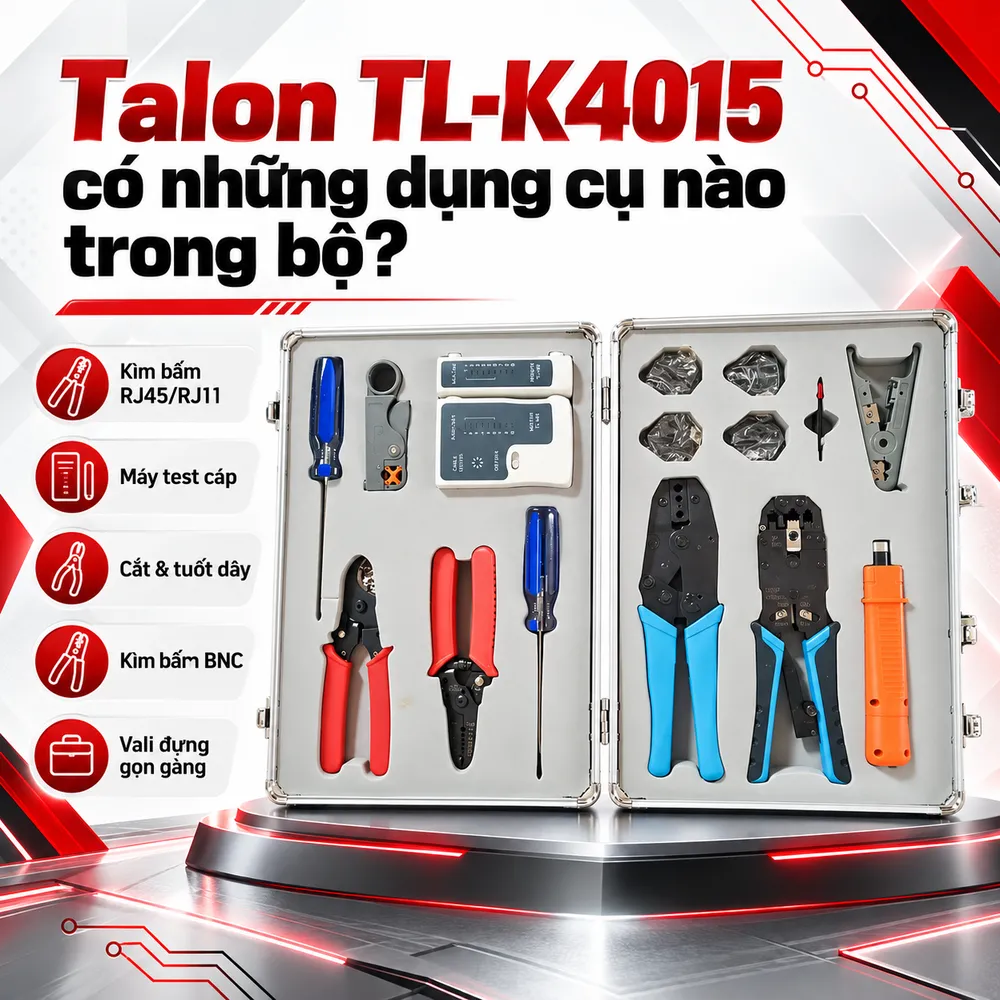

Talon TL-K4015 có những dụng cụ nào trong bộ?

Theo danh mục các nhà phân phối, TL-K4015 gồm tám nhóm dụng cụ: kìm bấm mạng, hộp test RJ45/RJ11, tua vít dẹp, tua vít chữ thập, kìm cắt, kìm tuốt dây, dao cắt vỏ cáp mạng và kìm bấm đầu BNC. Vali màu bạc giúp sắp xếp, mang theo khi thi công. Kìm bấm mạng hỗ trợ RJ45 và RJ11. Máy test kiểm tra thứ tự chân và thông mạch. Dụng cụ cắt, tuốt chuẩn bị dây; tua vít tháo lắp phụ kiện. Kìm BNC phục vụ công việc với cáp đồng trục. Các nhà bán hàng công bố số lượng khác nhau. Chưa có danh mục đóng gói chính hãng; nên yêu cầu ảnh và kiểm kê trước khi nhận.

Ba nhóm dụng cụ hỗ trợ thi công mạng và camera

Kìm bấm RJ45, RJ11 và các dụng cụ cắt tuốt

Kìm bấm ép chân tiếp xúc của đầu modular xuống lõi dẫn. RJ45 thường có tám vị trí; RJ11 dùng cho điện thoại. Khả năng bấm cáp Cat5 hay Cat6 phụ thuộc đầu cắm, cấu trúc lõi và khuôn; không nên mặc định kìm tương thích mọi đầu Cat6 xuyên thấu hoặc có màn chắn. Kìm cắt và dao cắt vỏ giúp tạo đầu dây phẳng, bóc lớp áo cáp trước khi sắp xếp lõi. Kìm tuốt hỗ trợ xử lý dây phù hợp với kích thước lưỡi. Tránh làm xước lõi, tháo xoắn quá dài hoặc cắt dây đang mang điện.

Máy test RJ45/RJ11 kiểm tra lỗi đấu nối

Hộp test trong bộ được giới thiệu dùng cho dây mạng Cat5/Cat6 và dây điện thoại RJ11. Với loại test LED thông mạch, kỹ thuật viên có thể đối chiếu thứ tự chân, nhận biết dây hở, một số lỗi chập hoặc đấu chéo. Chưa xác nhận máy có đo chiều dài, định vị đứt hay kiểm tra PoE. Đèn báo thông mạch đúng không đồng nghĩa đường cáp đạt chứng nhận Cat6. Nếu hợp đồng yêu cầu đo suy hao, xuyên âm hoặc nghiệm thu cấp cáp, phải bổ sung thiết bị đo chuyên dụng.

Kìm BNC và tua vít phục vụ công việc cơ khí

Kìm BNC được nhà phân phối giới thiệu sử dụng với cáp đồng trục RG59, RG6 và RG11. Đây là ký hiệu loại cáp, không phải bảo đảm một khuôn ép phù hợp mọi đầu BNC. Cần kiểm tra kiểu đầu nối, kích thước ống ép và bộ khuôn đi kèm trước khi thao tác. Tua vít dẹp và chữ thập giúp tháo lắp chi tiết tại thiết bị hoặc hộp kỹ thuật. Đầu tua vít chữ thập được giới thiệu có nam châm, thuận tiện giữ vít nhỏ trong không gian hẹp. Không coi tua vít là dụng cụ cách điện nếu thiếu chứng nhận.

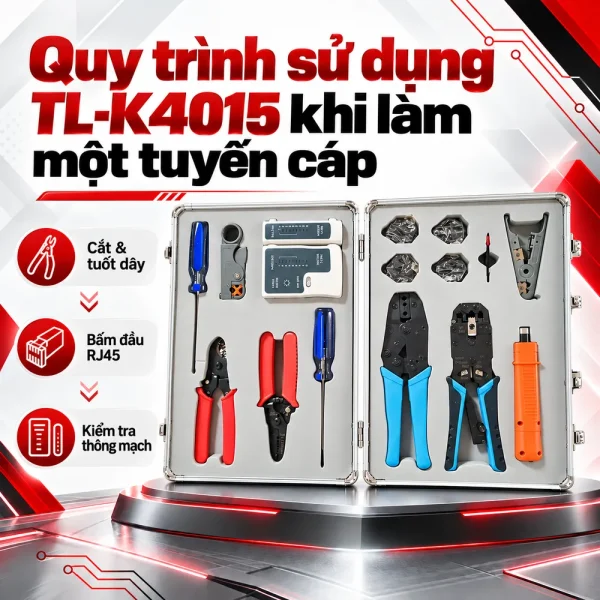

Quy trình sử dụng TL-K4015 khi làm một tuyến cáp

Trước tiên, xác định cáp và phương án đấu nối. Với Ethernet, chọn T568A hoặc T568B theo thiết kế; chuẩn bị đầu RJ45 tương thích với lõi đặc hoặc lõi mềm. Cắt cáp, tuốt vỏ vừa đủ, giữ các cặp xoắn gần đầu cắm rồi sắp xếp tám lõi theo đúng thứ tự. Tiếp theo, đưa lõi vào hết vị trí tiếp điểm, đặt đầu RJ45 vào khuôn kìm và bóp đủ hành trình. Quan sát phần giữ vỏ, chân tiếp xúc và chốt khóa. Ngắt điện rồi dùng máy test kiểm tra thứ tự chân. Nếu lỗi, cần xử lý lại đầu cắm trước khi thay toàn tuyến. Với cáp đồng trục, hãy dùng dao tuốt thích hợp, chọn đúng đầu BNC và khuôn ép tương ứng. Sau khi ép cần kiểm tra độ giữ cơ khí, sau đó thử kết nối trên hệ thống thực tế. Không dùng kìm RJ45 để bấm đầu BNC.

Ứng dụng và giới hạn kỹ thuật của bộ Talon TL-K4015

Trong văn phòng, bộ dụng cụ hỗ trợ thay đầu mạng hỏng, xử lý dây nối switch và kiểm tra đường điện thoại. Với hệ thống camera analog sử dụng cáp đồng trục, kìm BNC hỗ trợ hoàn thiện đầu nối phù hợp. Với camera IP, kìm RJ45 giúp chuẩn bị cáp Ethernet nhưng không thay thế máy đo tải PoE. Mỗi dụng cụ đảm nhiệm một công đoạn. Người dùng cần bổ sung tool nhấn IDC nếu đấu nhân mạng, patch panel hoặc phiến điện thoại; không mặc định món này đã có trong TL-K4015. Máy test thông mạch cũng không đánh giá chất lượng tín hiệu hình ảnh hoặc băng thông Ethernet. Với tuyến cấp nguồn PoE, cần chọn đầu mạng và dây dẫn phù hợp công suất thiết bị. Máy test LED không xác nhận dòng tải hay độ sụt áp khi vận hành.

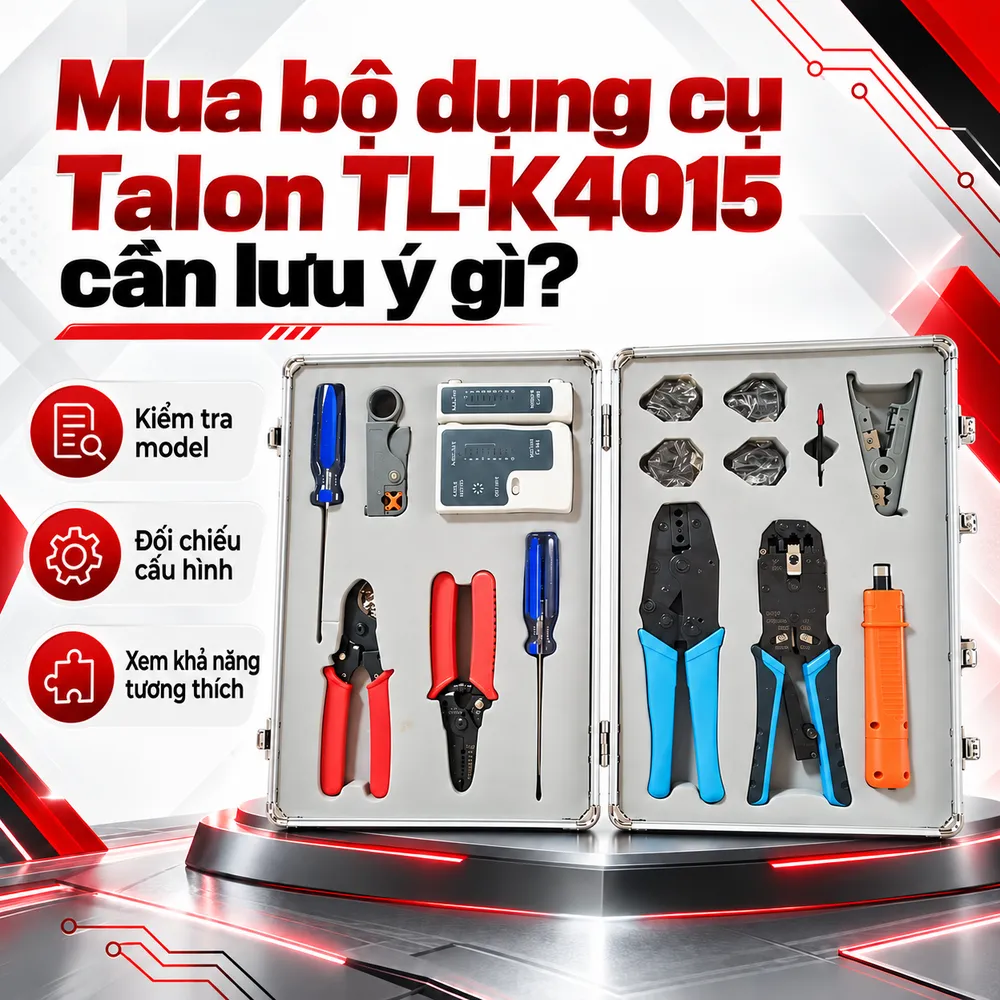

Mua bộ dụng cụ Talon TL-K4015 cần lưu ý gì?

Trước khi đặt mua, nên kiểm tra model trên vali, danh sách từng món, khuôn kìm BNC, loại đầu RJ45 hỗ trợ và chức năng thực tế của máy test. Cần đối chiếu chất liệu, chống gỉ và bảo hành theo chứng từ. Không lựa chọn chỉ dựa vào lời quảng cáo giá thấp hoặc bấm được mọi loại cáp. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để chọn đầu RJ45, đầu BNC, máy test và vật tư đi kèm. Khi cần tư vấn hoặc báo giá TL-K4015, hãy cung cấp loại cáp, kiểu đầu nối và số lượng tuyến dự kiến để được hỗ trợ đối chiếu cấu hình phù hợp.
