Bộ dụng cụ thi công mạng NOYAFA NF-12

Bộ dụng cụ thi công mạng NOYAFA NF-1206 phục vụ cắt, tuốt vỏ, bấm đầu RJ45, RJ11 và kiểm tra thông mạch. Bộ sản phẩm có kìm bấm đa năng, dụng cụ tuốt dây, máy test cáp và phụ kiện đi kèm, phục vụ lắp đặt mạng LAN và điện thoại bàn.

NF-1206 hỗ trợ những công đoạn nào khi thi công mạng?

Thi công cáp đồng bắt đầu từ đo chiều dài, cắt cáp, bóc vỏ, sắp xếp lõi và lắp đầu nối. Sau khi bấm hoặc đấu vào ổ mạng, kỹ thuật viên cần kiểm tra sơ đồ dây trước khi kết nối thiết bị. NF-1206 gom các dụng cụ cho những thao tác cơ bản này vào một túi mang theo. Bộ dụng cụ hữu ích khi làm dây nhảy, thay đầu mạng hỏng và kiểm tra dây điện thoại. Tuy nhiên, các món trong bộ không thay thế máy đo chứng nhận cáp, thiết bị dò tuyến chuyên dụng hay dụng cụ thi công cáp quang. Phạm vi sử dụng tùy hệ thống.

Thành phần trong bộ NOYAFA NF-1206 theo công bố của hãng

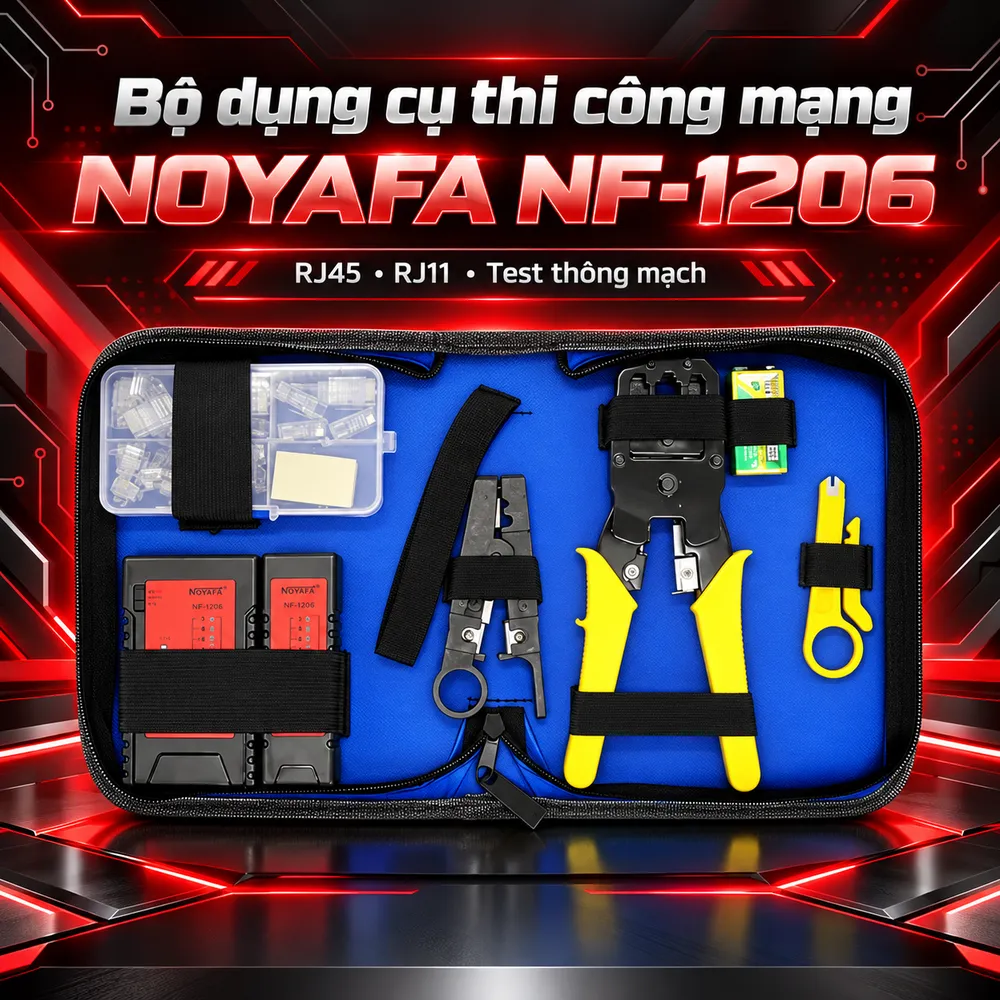

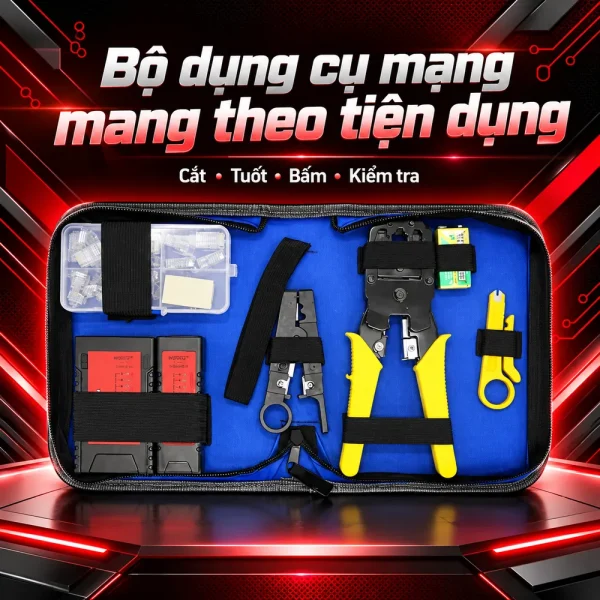

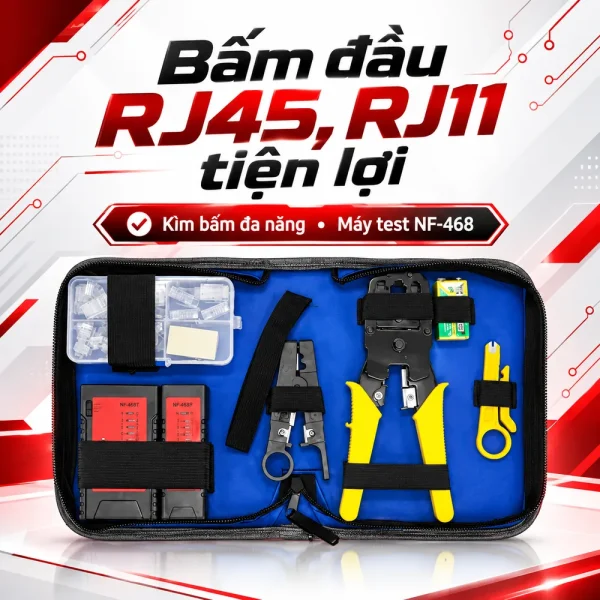

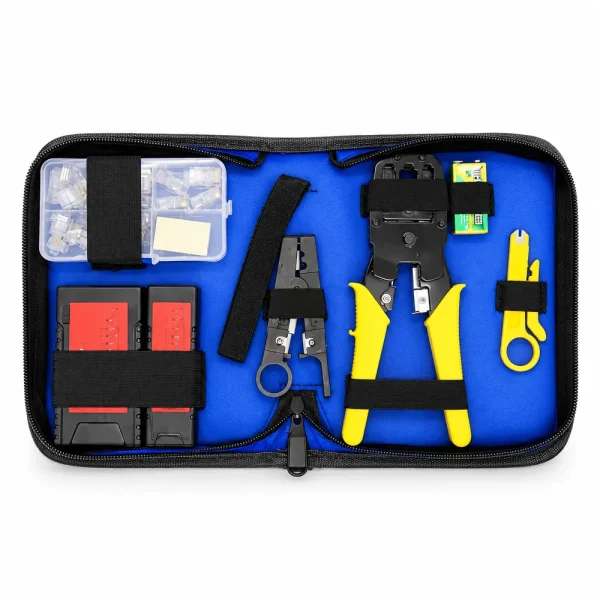

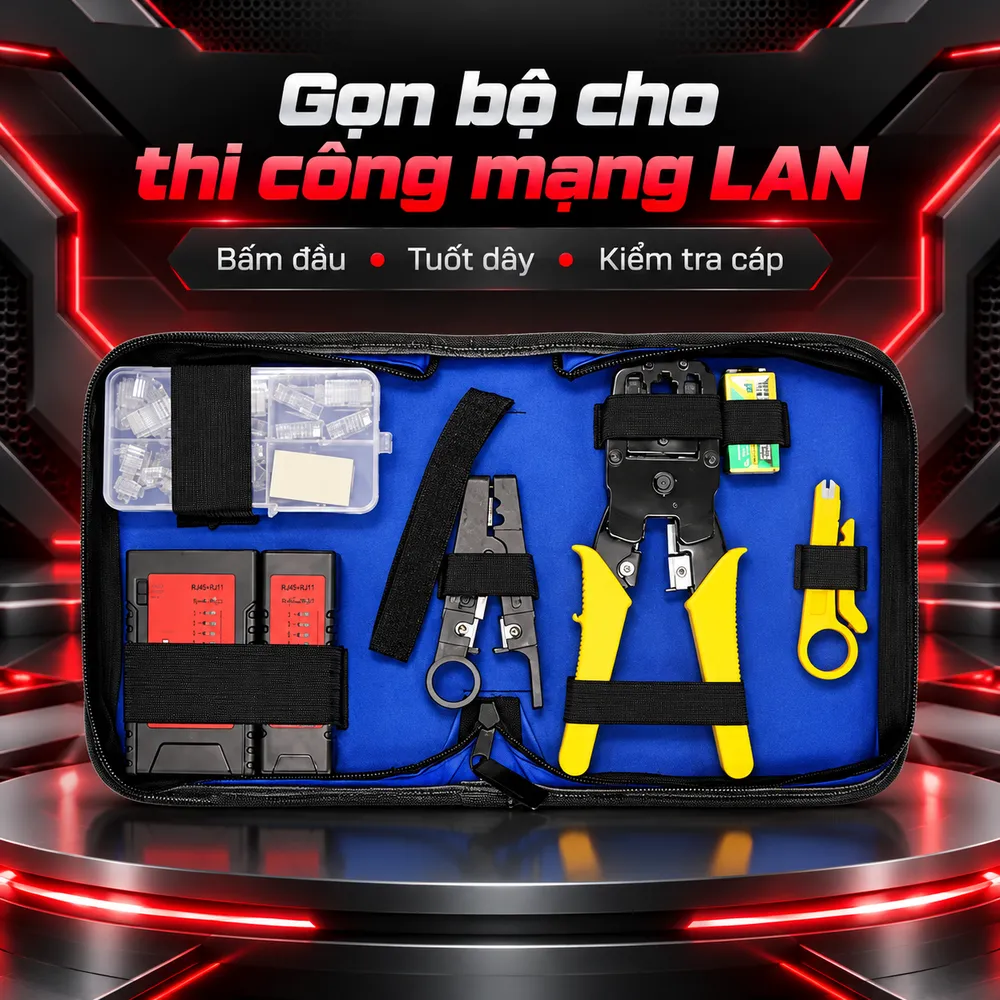

Trên trang sản phẩm chính thức, NOYAFA liệt kê một kìm bấm mạng ba chức năng, một máy test NF-468, hai dụng cụ tuốt dây, bộ chuyển tiếp 8P, hộp phụ kiện nhỏ và túi đựng. Bộ còn có mười lăm đầu cắm modular RJ11 loại 6P6C, mười lăm đầu cắm Cat5e và tài liệu hướng dẫn. Đây là cấu hình hãng công bố. Kìm bấm có các khuôn cho đầu modular và tích hợp cắt, tuốt dây. NOYAFA giới thiệu vật liệu thép S45C và tay cầm chống trượt. Cần đối chiếu khuôn bấm với hạt xuyên thấu hoặc đầu Cat6 có cấu tạo riêng. Không nên mặc định mọi kiểu hạt RJ45 đều phù hợp. Dụng cụ tuốt dây tách vỏ trước khi xử lý lõi. Một số dao tuốt có cấu hình dành cho cáp đồng trục, nhưng khả năng phù hợp còn tùy đường kính và cấu tạo cáp. Túi đựng hạn chế thất lạc đầu nối. Một số nội dung bán hàng tại Việt Nam mô tả máy test NF-468B, đầu nối số lượng khác hoặc có thêm dụng cụ nhấn 110, Krone. Danh mục hãng ghi NF-468 và không liệt kê những món đó. Vì vậy, khách hàng nên yêu cầu ảnh bộ hàng, danh sách linh kiện và xác nhận phiên bản trước khi mua.

Máy test NF-468 kiểm tra được lỗi gì?

Máy test NF-468 đi kèm gồm bộ phát chính và bộ thu ở đầu xa. Máy dùng pin 9V, đèn báo từng chân và hai tốc độ kiểm tra. Người dùng cắm hai đầu cáp vào máy, bật chế độ kiểm tra rồi đối chiếu thứ tự đèn giữa hai bộ phận. Với cáp RJ45 đấu thẳng đúng sơ đồ, các đèn từ 1 đến 8 sẽ chạy theo thứ tự tương ứng. Nếu thiếu đèn, sáng sai thứ tự hoặc xuất hiện dấu hiệu bất thường, cần kiểm tra lại đầu cắm, tiếp điểm và đường dây. Máy hỗ trợ nhận diện lỗi hở mạch, ngắn mạch và đấu sai; kết quả phụ thuộc cách đọc đèn báo. NF-468 kiểm tra cáp mạng RJ45 và dây điện thoại RJ11, RJ12 theo tài liệu dòng sản phẩm. Riêng khả năng kiểm tra BNC thuộc các phiên bản NF-468B hoặc NF-468BL có cổng, phụ kiện phù hợp; không nên gán tính năng đó cho NF-468 tiêu chuẩn. Máy cũng không đo chiều dài, suy hao, tốc độ Gigabit hay công suất PoE. Máy chỉ kiểm tra thông mạch, không chứng nhận đường truyền.

Quy trình bấm đầu RJ45 và kiểm tra bằng NF-1206

Trước tiên, xác định loại cáp, đầu cắm phù hợp với lõi đặc hoặc lõi mềm và sơ đồ cần đấu. Cắt đầu dây phẳng, tuốt vỏ vừa đủ rồi giữ các cặp dây xoắn gần vị trí đầu cắm. Sắp xếp lõi theo T568A hoặc T568B, theo đúng thiết kế. Tiếp theo, đưa tám lõi vào đúng rãnh của đầu RJ45. Kiểm tra các lõi chạm tới vị trí tiếp điểm và phần vỏ ngoài nằm trong vùng giữ cáp. Đặt đầu cắm vào đúng khuôn, bóp hết hành trình rồi rút ra quan sát. Không ép đầu nối không vừa khuôn. Cuối cùng, gắn hai đầu dây vào máy chính và bộ thu, kiểm tra đủ tám chân theo trình tự. Nếu phát hiện lỗi, cần tháo bỏ đầu bấm không đạt và xử lý lại thay vì tiếp tục sử dụng. Sau khi thông mạch đạt, kết nối thiết bị mạng để kiểm tra hoạt động; một kết quả test đúng chân chưa bảo đảm hiệu năng truyền dẫn.

Ứng dụng, giới hạn sử dụng và tư vấn mua tại HulaTech

NF-1206 phù hợp kỹ thuật viên lắp đặt mạng văn phòng nhỏ, nhân viên IT bảo trì hệ thống LAN và người dùng cần sửa dây mạng tại nhà. Bộ dụng cụ có thể hỗ trợ thay đầu RJ11, làm dây RJ45 và phát hiện lỗi đấu nối cơ bản khi không có sẵn nhiều công cụ riêng lẻ. Trước khi mua, cần xác nhận phiên bản máy test, số lượng đầu cắm, phụ kiện kèm theo và loại dụng cụ nhấn nếu công việc yêu cầu kết nối IDC. Tuyến Cat6, Cat6A hoặc PoE cần lựa chọn đầu nối và thiết bị đo phù hợp yêu cầu nghiệm thu. Không sử dụng máy test trên đường dây đang cấp điện ngoài giới hạn hãng cho phép. Khách hàng có thể tham khảo nhóm Phụ kiện mạng tại HulaTech để chọn dụng cụ thi công, đầu RJ45 và vật tư liên quan. Khi cần báo giá NOYAFA NF-1206, hãy cung cấp loại cáp, đầu nối dự kiến và số lượng bộ cần mua để được kiểm tra cấu hình phù hợp.
