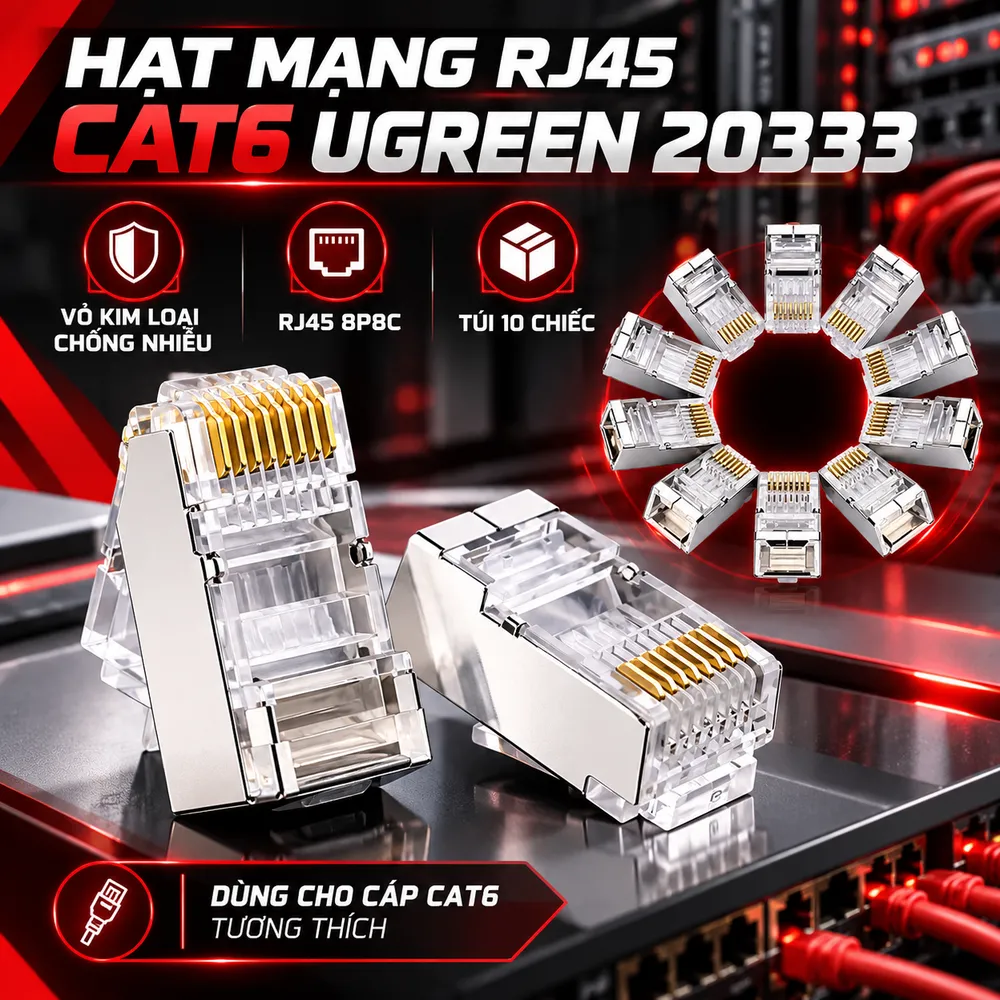

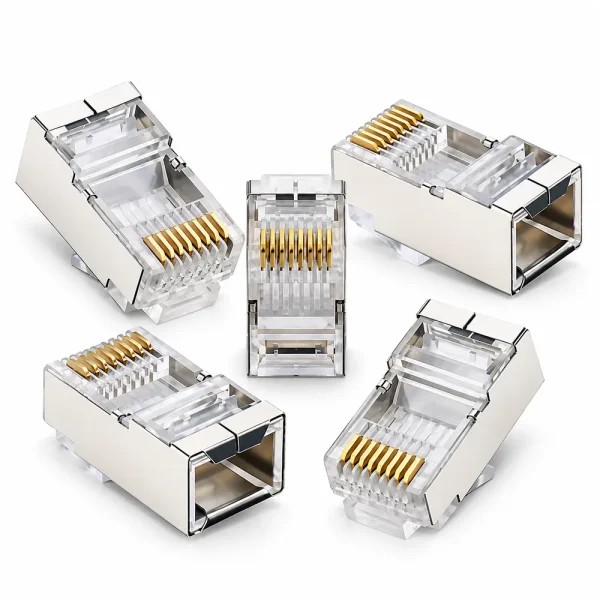

Hạt mạng RJ45 Cat6 Ugreen 20333 bọc kim loại (túi 10 hạt)

Hạt mạng RJ45 Cat6 Ugreen 20333 là đầu bấm mạng có vỏ kim loại chống nhiễu, dùng để hoàn thiện đầu cáp Ethernet với giao diện RJ45 8P8C. Thuộc dòng NW111, sản phẩm đóng túi 10 chiếc, dành cho cáp Cat6 tương thích. Khi thi công đúng, vỏ kim hỗ trợ duy trì màn chắn cáp. Tính năng này có ý nghĩa khi tuyến dây phải đi gần máng điện hoặc khu vực thiết bị.

Vì sao cần đầu RJ45 bọc kim khi sử dụng cáp Cat6?

Trong hệ thống LAN, mỗi điểm đấu nối là nơi tám lõi dây tiếp xúc với thiết bị mạng. Đầu RJ45 có nhiệm vụ giữ dây, định vị tiếp điểm và tạo liên kết điện với cổng trên switch, router, máy tính hoặc camera IP. Đầu cắm sai kích thước có thể gây tiếp xúc chập chờn. Đầu bấm Ugreen 20333 có lớp kim loại bao quanh thân, khác với đầu UTP chỉ dùng vỏ nhựa. Vỏ này hỗ trợ tiếp xúc với phần màn chắn của cáp FTP hoặc cáp có che chắn tương thích, góp phần duy trì tính liên tục của lớp chống nhiễu. Đặc điểm này hữu ích tại tủ điện hoặc gần nguồn nhiễu điện từ. Đầu bấm không tự khắc phục mọi vấn đề EMI: hiệu quả phụ thuộc màn chắn, kỹ thuật kết thúc cáp, thiết bị và tiếp địa. Vỏ kim loại cũng không phải bộ chống sét lan truyền.

Nhận diện mã 20333 và các đặc điểm cấu tạo

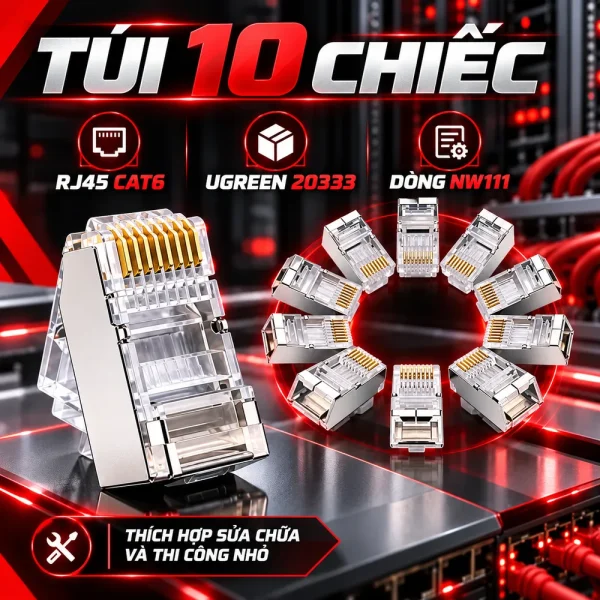

Ugreen giới thiệu NW111 với ba mã đóng gói: 20333 gồm 10 chiếc, 50247 gồm 50 chiếc và 50248 gồm 100 chiếc. Cần đối chiếu mã trên nhãn để tránh nhầm số lượng. “Túi 10 hạt” chỉ quy cách đóng gói.

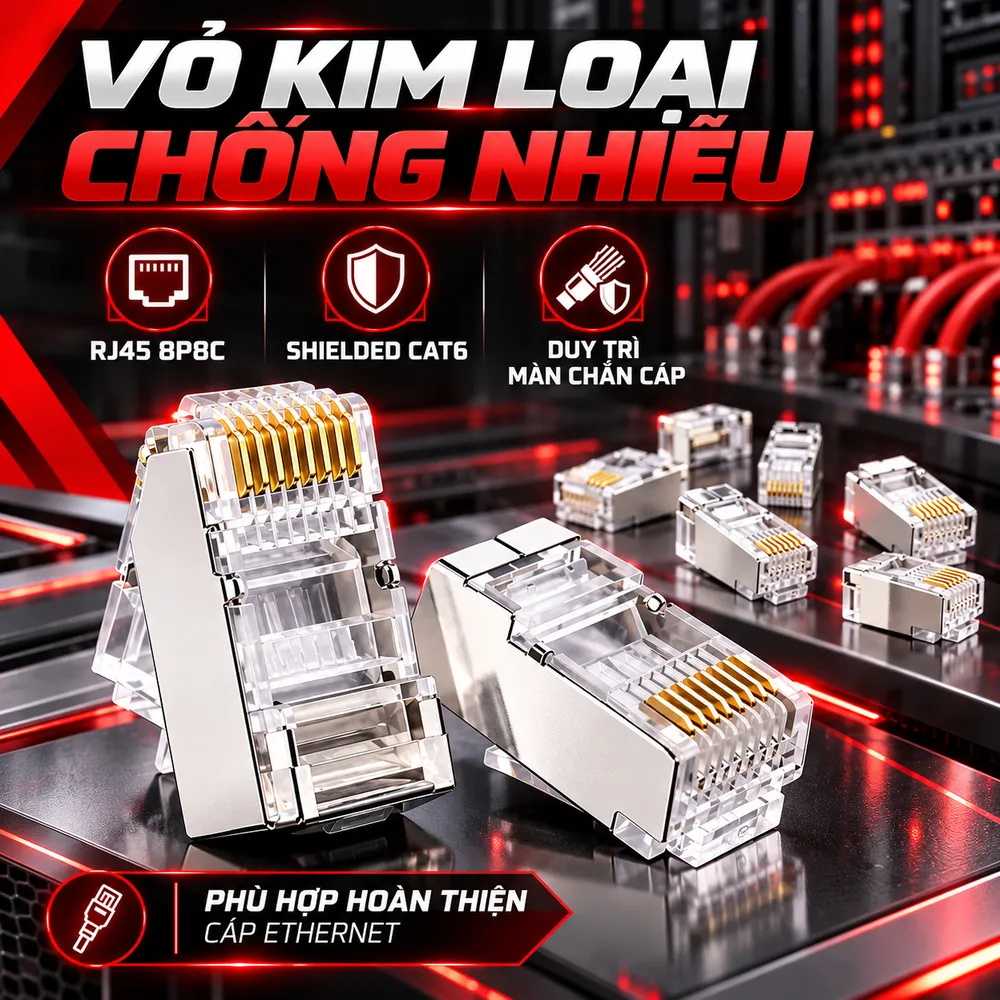

Vỏ kim loại và phần thân cách điện

Vỏ kim loại che chắn đầu RJ45 và có thể tiếp xúc màn chắn cáp. Một số đơn vị phân phối gọi vỏ là inox, nơi khác ghi nhôm hoặc hợp kim. Nếu cần xác định vật liệu, phải đối chiếu tài liệu của đúng phiên bản. Bên dưới lớp bọc là thân cách điện giữ vị trí tám lõi và các tiếp điểm. Nên kiểm tra lẫy khóa, phần kẹp cáp và độ lắp vừa trước khi thi công hàng loạt. Vỏ kim không bảo đảm chịu mọi lực kéo hoặc va đập.

Chân tiếp xúc và chất lượng đường truyền

Nhà phân phối giới thiệu chân tiếp xúc bằng đồng, bề mặt mạ vàng. Lớp mạ có thể hỗ trợ hạn chế oxy hóa tại vùng tiếp xúc. Tuy nhiên, chưa có datasheet thống nhất về độ tinh khiết đồng, tuổi vàng và độ dày mạ. Trên đường Ethernet, hiệu suất không chỉ đến từ vật liệu chân. Thứ tự tám lõi, lực bấm, độ tiếp xúc và đặc tính truyền dẫn của toàn tuyến đều ảnh hưởng chất lượng kết nối.

Chọn cáp và dụng cụ trước khi bấm đầu

Thông tin bán hàng nêu đầu 20333 phù hợp cáp có đường kính khoảng 0,25–0,4 inch. Tương đương khoảng 6,35–10,16mm, đây là dải khá rộng; nên xác minh kích thước và thử cáp, không mặc định mọi dây Cat6 đều lắp vừa. Cáp Cat6 có thể sử dụng ruột dẫn Solid hoặc Stranded, đường kính cách điện và kiểu màn chắn khác nhau. Chọn đầu bấm theo nhãn Cat6 thôi chưa đủ. Phải kiểm tra rãnh dây, phần kẹp vỏ và kiểu tiếp điểm. Nếu đường kính dây vượt giới hạn lắp ghép, không nên cố ép vì dễ làm biến dạng đầu cắm. Khi chuẩn bị Phụ kiện mạng cho hệ thống có cáp chống nhiễu, nên đồng bộ đầu RJ45 Shielded, chụp bảo vệ tương thích, kìm bấm và máy kiểm tra cáp. Không phải kìm RJ45 nào cũng phù hợp đầu bọc kim.

Thi công, kiểm tra và nghiệm thu kết nối

Trước tiên, xác định sơ đồ T568A hoặc T568B. Dây Ethernet thẳng thông thường sử dụng cùng một sơ đồ ở hai đầu. Tuốt vỏ cáp vừa đủ, giữ các đôi dây xoắn gần vị trí kết thúc và sắp xếp tám lõi đúng thứ tự. Phần màn chắn phải được xử lý theo kiểu đầu bấm để tiếp xúc với vỏ kim loại mà không làm chập lõi dẫn. Đưa dây đúng vị trí, dùng kìm phù hợp ép tiếp điểm và giữ vỏ cáp. Kiểm tra lẫy, phần giữ dây và vỏ kim loại. Phần màn chắn cần được kết thúc gọn, không để sợi kim loại rời chạm vào chân dẫn điện gây chập. Sau đó dùng thiết bị kiểm tra để phát hiện đứt, chập, đảo dây hoặc lỗi tách đôi. Nếu cần chứng nhận Cat6, đơn vị thi công phải đo toàn tuyến bằng máy kiểm tra hiệu suất phù hợp. Dòng chữ Cat6 trên túi hạt mạng không thay thế phép đo suy hao, nhiễu xuyên âm và các chỉ tiêu liên quan. Liên kết Gigabit yêu cầu đủ bốn đôi dây; tốc độ thực tế còn phụ thuộc cáp, thiết bị hai đầu và điều kiện lắp đặt.

Ứng dụng thực tế và cách đặt mua tại HulaTech

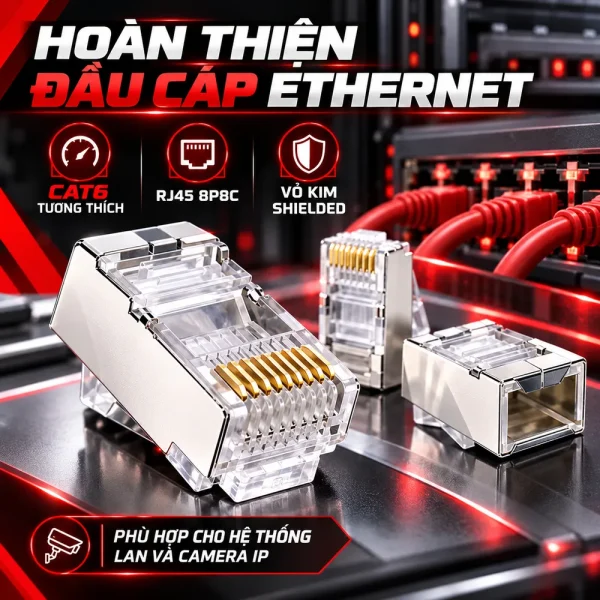

Ugreen 20333 phù hợp hoàn thiện dây nối Ethernet cho văn phòng, mạng gia đình, tủ rack, camera IP và những vị trí có yêu cầu duy trì màn chắn cáp. Túi 10 chiếc phù hợp sửa chữa hoặc thi công thử. Công trình lớn nên dự trù đầu dự phòng. Hạt mạng RJ45 Cat6 Ugreen 20333 bọc kim loại là lựa chọn cho đường cáp Cat6 có màn chắn khi kích thước và dụng cụ bấm tương thích. HulaTech hỗ trợ đối chiếu cáp, phụ kiện và báo giá theo số lượng đặt hàng. Trước khi nghiệm thu, luôn kiểm tra mối nối thay vì suy đoán hiệu năng từ mô tả “chống nhiễu” trên bao bì.
