Kìm bấm mạng Golden Konek N568

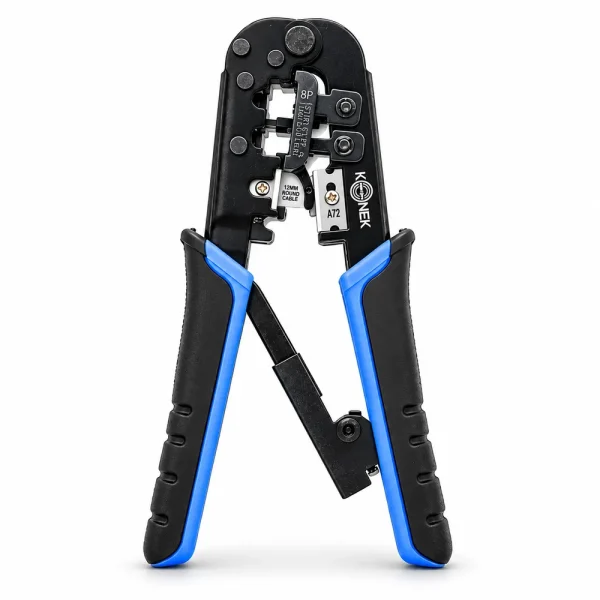

Kìm bấm mạng Golden Konek N568R là dụng cụ cầm tay hỗ trợ bấm đầu RJ45 và RJ12, đồng thời có bộ phận cắt, tuốt dây để chuẩn bị cáp trước khi đấu nối. Với thân thép, tay cầm bọc vật liệu tổng hợp và kích thước khoảng 20 × 8 cm theo thông tin phân phối, sản phẩm phục vụ công việc lắp đặt, sửa chữa mạng LAN và đường điện thoại tương thích.

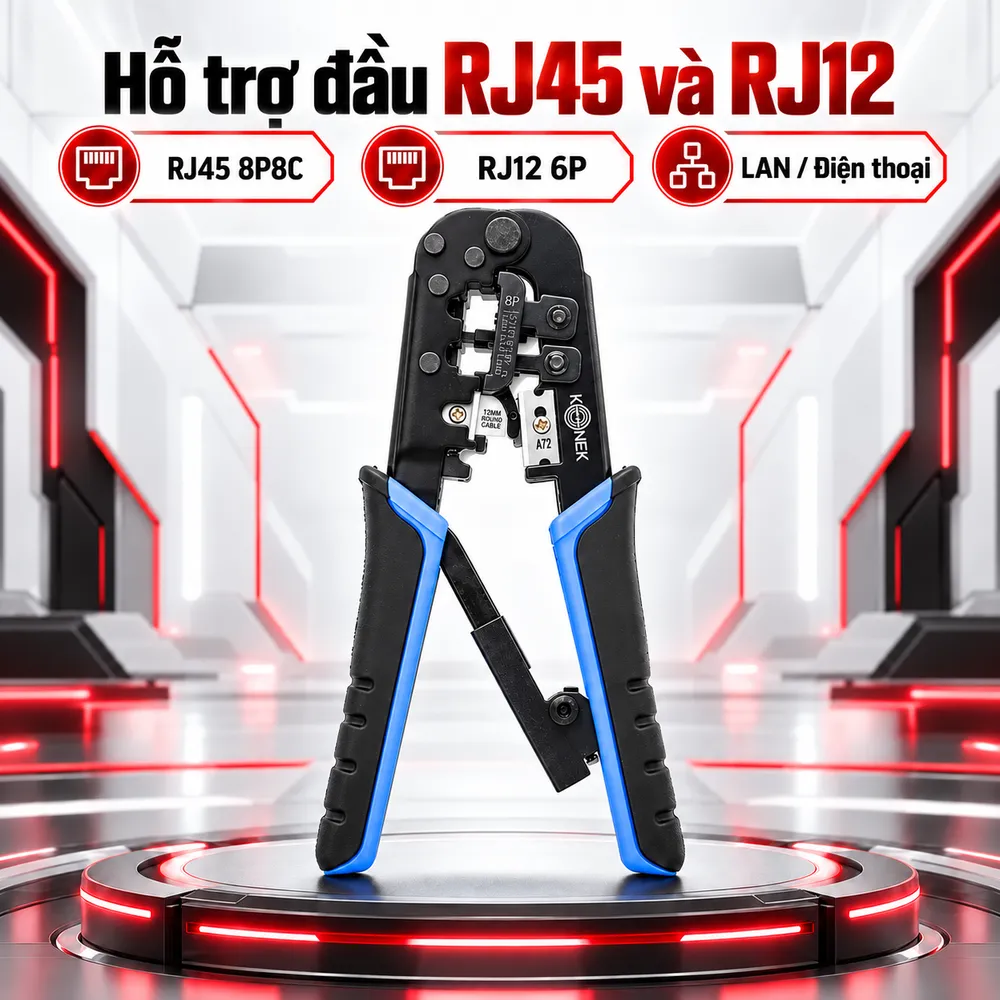

Golden Konek N568R dùng để bấm những đầu nối nào?

Đầu RJ45 thường được dùng để chỉ đầu modular 8P8C trên cáp Ethernet. Đây là dạng đầu cắm xuất hiện tại máy tính, switch, bộ định tuyến, camera IP và thiết bị khác. Golden Konek N568R được giới thiệu hỗ trợ bấm RJ45, giúp kỹ thuật viên hoàn thiện đầu dây khi triển khai hoặc thay thế tuyến cáp đồng. Kìm còn có khuôn dành cho RJ12, loại đầu modular sáu vị trí thường gặp trong một số hệ thống điện thoại, tổng đài và thiết bị truyền thông. Trước khi thao tác, cần xác định sơ đồ chân mà thiết bị yêu cầu; đầu nối có hình dạng tương tự chưa chắc có cách đấu dây giống nhau. Một số mẫu kìm mang mã gần giống N568R được các nhà bán hàng quảng cáo hỗ trợ thêm RJ11. Tuy nhiên, với phiên bản Golden Konek này, thông tin có căn cứ trực tiếp là RJ45 và RJ12. Người mua nên kiểm tra ký hiệu trên khuôn và tem sản phẩm khi chọn.

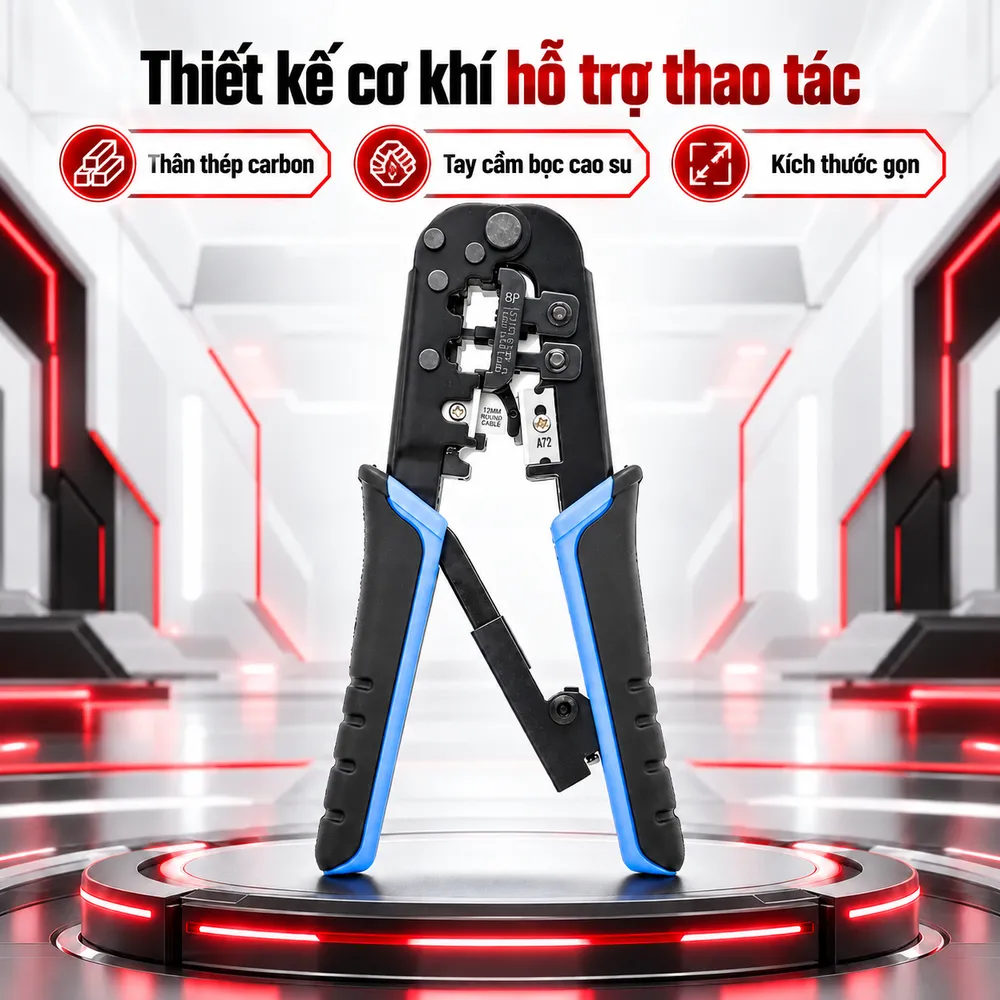

Thiết kế cơ khí hỗ trợ thao tác tại công trình

Theo mô tả của đơn vị phân phối, N568R có thân thép carbon, lưỡi cắt kim loại và tay cầm bọc cao su tổng hợp. Thân kìm chịu lực bóp khi ép đầu mạng, còn lớp bọc tay cầm giúp tăng độ bám khi thao tác. Kích thước công bố khoảng 20 × 8 cm thuận tiện sắp xếp trong túi đựng đồ nghề. Thanh hãm trên tay cầm là chi tiết được nhà bán hàng đề cập, nhưng cách sử dụng cụ thể cần kiểm tra với phiên bản thực tế. Trước khi bấm, nên thử đóng mở kìm đánh giá hành trình khuôn, độ rơ của khớp nối và tình trạng lưỡi cắt. Nếu đầu cắm không nằm đúng khuôn, không cố bóp vì có thể làm hỏng cả đầu nối lẫn dụng cụ. Thép carbon không đồng nghĩa với khả năng chống gỉ trong mọi môi trường. Sau khi làm việc, người dùng nên loại bỏ vụn vỏ cáp, lau khô các bề mặt kim loại và bảo quản nơi thoáng. Tránh dùng kìm để cắt vật liệu cứng không thuộc chức năng thiết kế.

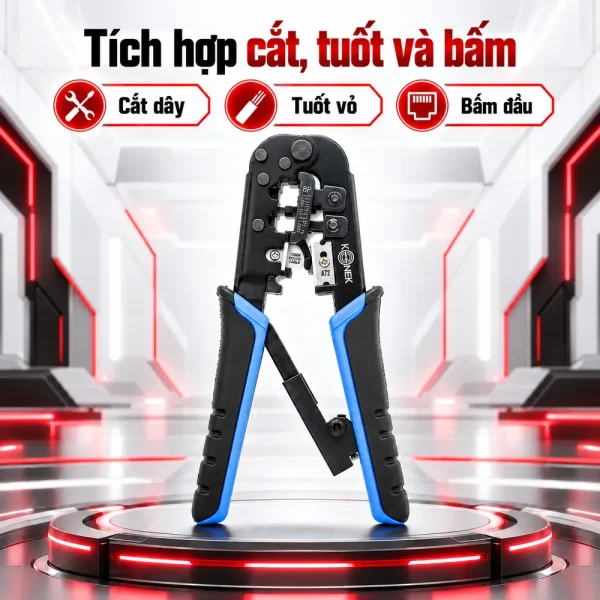

Ba công đoạn có thể thực hiện với một chiếc kìm

Bước cắt dùng để tạo đầu dây phẳng hoặc loại bỏ phần cáp hỏng. Dao cắt tích hợp giảm nhu cầu mang thêm dụng cụ cho thao tác cơ bản. Khi cắt, cần đưa dây vào đúng vị trí lưỡi, không dùng phần khuôn bấm để kẹp hoặc bẻ dây. Bước tuốt vỏ giúp bộc lộ các lõi dẫn bên trong cáp. Cần điều chỉnh lực phù hợp để chỉ tách áo cáp, tránh làm xước cách điện từng lõi. Đối với cáp mạng xoắn đôi, không nên tháo xoắn quá dài vì điều đó có thể ảnh hưởng đặc tính truyền dẫn của tuyến. Bước bấm dùng khuôn ép các chân tiếp xúc của đầu RJ45 hoặc RJ12 xuống dây dẫn. Độ ổn định của mối nối phụ thuộc loại đầu cắm, đường kính lõi, chiều sâu đưa dây vào và lực bấm. Kìm có chức năng bấm RJ45 không có nghĩa tương thích với mọi hạt Cat6, đầu xuyên thấu hoặc đầu bọc kim loại; cần đối chiếu cấu tạo đầu nối trước khi sử dụng.

Cách bấm đầu mạng RJ45 và kiểm tra sau thi công

Trước tiên, chọn đầu RJ45 phù hợp với loại cáp và xác định sơ đồ đấu T568A hoặc T568B theo thiết kế. Cắt đầu cáp, tuốt vỏ vừa đủ rồi sắp xếp tám lõi theo thứ tự màu. Giữ phần xoắn đôi gần đầu nối, tránh làm biến dạng hoặc trầy xước lõi dây. Tiếp theo, luồn dây vào đầu RJ45 sao cho các lõi đến vị trí tiếp điểm và phần vỏ ngoài nằm trong vùng giữ cáp. Đặt đầu cắm vào khuôn, kiểm tra hướng đặt rồi bóp kìm hết hành trình. Sau khi rút ra, quan sát chân tiếp xúc và phần kẹp vỏ để phát hiện đầu bấm lệch hoặc chưa hoàn thiện. Cuối cùng, dùng máy test mạng để kiểm tra thông mạch và thứ tự chân ở hai đầu. Nếu máy báo hở mạch, đảo dây hoặc ngắn mạch, cần kiểm tra lại đầu nối và thực hiện lại khi cần. Kết quả thông mạch đúng chưa chứng minh tuyến cáp đáp ứng các chỉ tiêu suy hao, xuyên âm hoặc tốc độ truyền dẫn yêu cầu.

Ứng dụng thực tế và lưu ý khi chọn mua N568R

Golden Konek N568R phù hợp với việc làm dây mạng tại văn phòng, thay đầu RJ45 bị hỏng, sửa tuyến cáp đến máy tính hoặc camera IP và xử lý các đầu RJ12 tương thích trong hệ thống điện thoại. Đây là dụng cụ đấu nối cơ khí, không thay thế máy kiểm tra cáp hay tool nhấn IDC dành cho nhân mạng và patch panel. Trước khi mua, nên xác nhận đúng thương hiệu, mã N568R, loại đầu cắm dự kiến và tình trạng khuôn bấm. Khách hàng có thể tham khảo thêm Phụ kiện mạng tại HulaTech để lựa chọn hạt RJ45, máy test và vật tư lắp đặt. Khi cần báo giá, hãy cung cấp loại cáp, kiểu đầu nối và số lượng sử dụng để được tư vấn cấu hình phù hợp.
