Hạt mạng Cat6A Commscope FTP 5-1933433-3

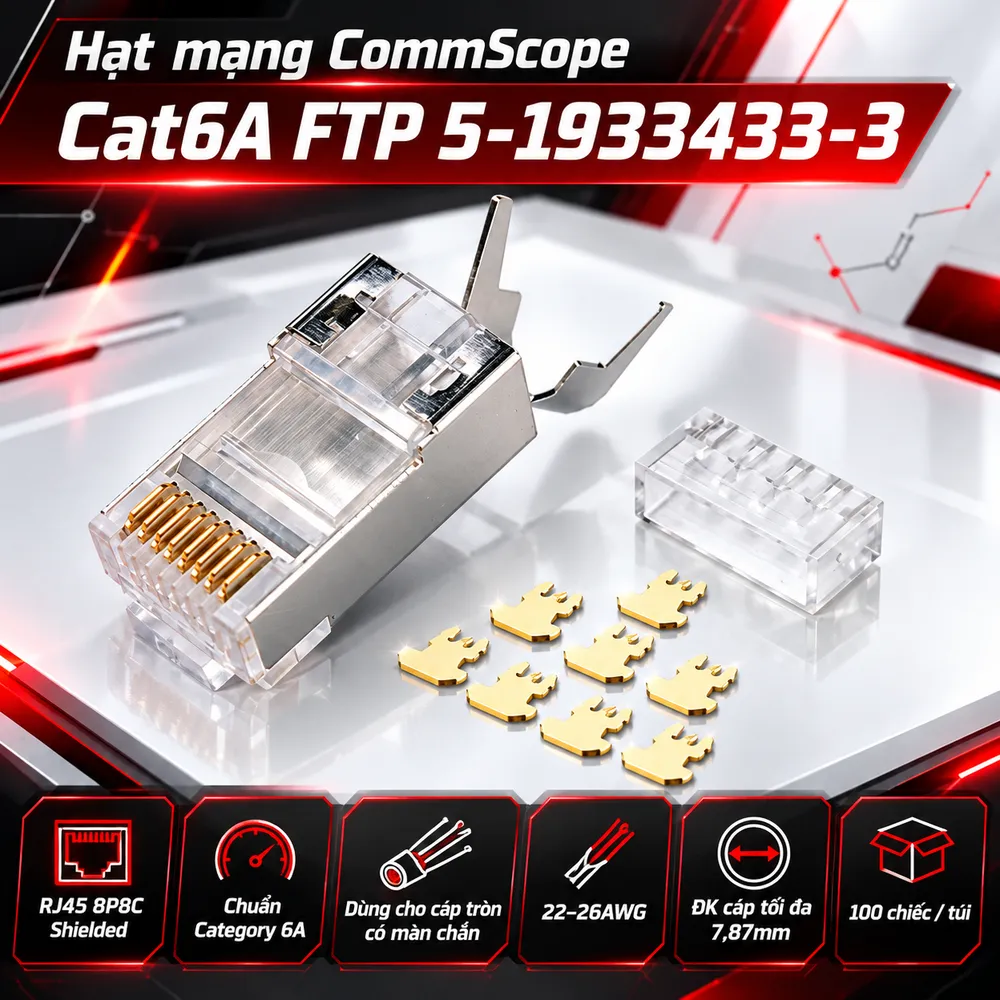

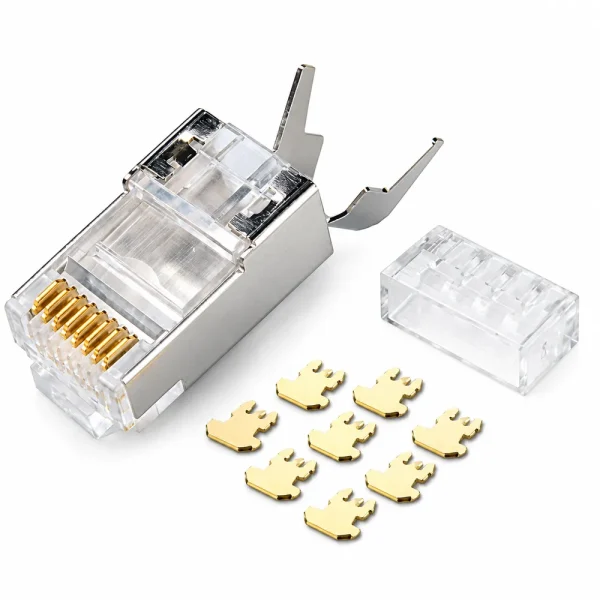

Hạt mạng CommScope Cat6A FTP 5-1933433-3 là bộ đầu bấm RJ45 có cấu trúc 8P8C, dành cho cáp mạng tròn có màn chắn. CommScope công bố sản phẩm đáp ứng ANSI/TIA Category 6A, hỗ trợ dây dẫn lõi cứng và lõi mềm 22–26AWG, đường kính vỏ cáp tối đa 7,87mm. Đầu cắm có vỏ kim loại chống nhiễu, tiếp điểm mạ vàng và được đóng gói 100 chiếc mỗi túi, phù hợp hoàn thiện các kết nối Ethernet yêu cầu kiểm soát chất lượng đấu nối.

Nhận diện đúng mã đầu bấm CommScope 5-1933433-3

Trong hệ thống cáp cấu trúc, đầu RJ45 nối tám lõi đồng của cáp mạng với cổng Ethernet trên switch, router hoặc thiết bị đầu cuối. Khi lõi dây bị lỏng, sắp xếp sai thứ tự hoặc vỏ cáp không được giữ chắc, đường truyền có thể giảm tốc độ, mất liên kết. Mã 5-1933433-3 thuộc dòng Modular Plug Kit Category 6A Shielded. Đây không phải đầu UTP bằng nhựa trần. Sản phẩm được thiết kế cho cáp tròn có lớp màn chắn, với phương thức tạo tiếp xúc IDC. CommScope có nhiều mã Cat6A; cần đối chiếu số hiệu trên nhãn. Một số bài bán hàng dùng ảnh của mã 6A-664720-1. Cách trình bày đó dễ gây nhầm mã hàng; nên sử dụng hình ảnh của chính mã 5-1933433-3 khi đăng sản phẩm.

Vỏ Shielded giữ liên tục lớp chống nhiễu như thế nào?

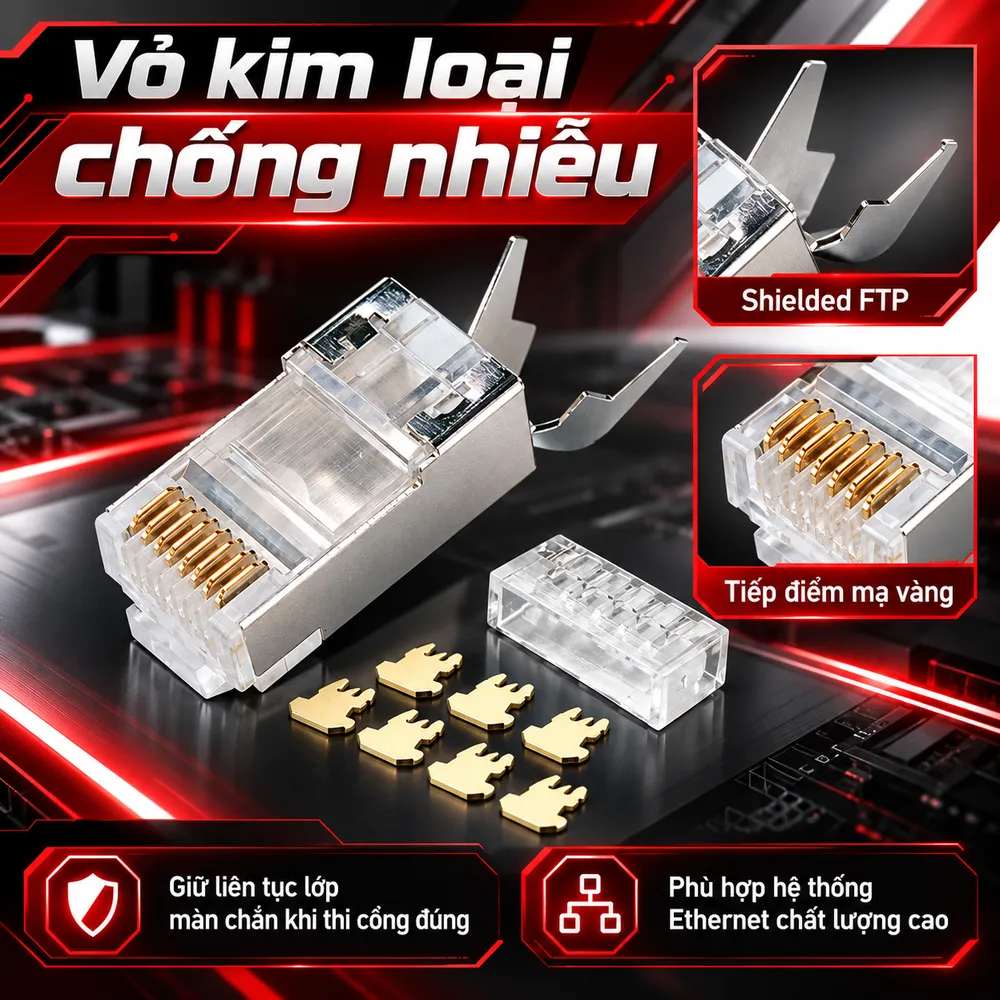

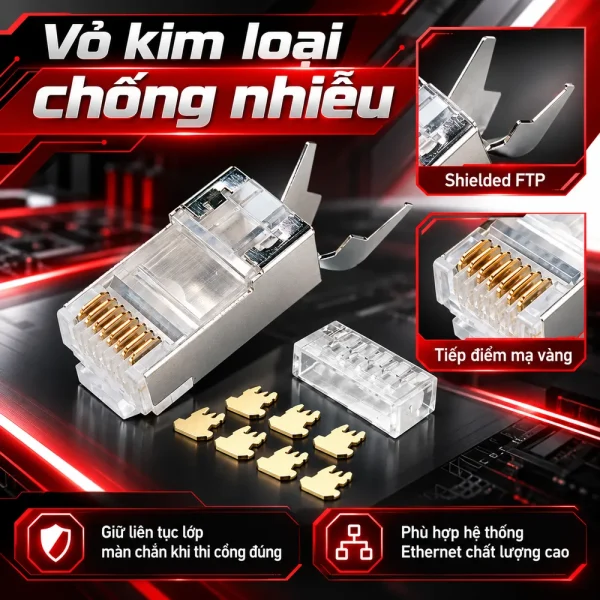

Phần che chắn của đầu cắm sử dụng đồng thau mạ thiếc, theo thông số của CommScope. Khi kết thúc cáp có màn chắn đúng hướng dẫn, lớp vỏ kim loại hỗ trợ tiếp xúc với phần che chắn, hạn chế gián đoạn cấu trúc chống nhiễu tại điểm nối. Thiết kế này phù hợp những đường cáp chạy gần tủ điều khiển, thiết bị điện hoặc nơi có nhiễu điện từ. Tuy nhiên, đầu cắm Shielded không tự triệt tiêu nhiễu. Hiệu quả còn phụ thuộc chất lượng màn chắn của dây, cách kết thúc cáp, ổ cắm mạng tương ứng và thiết kế tiếp địa. Đặc biệt, vỏ kim loại không thay thế thiết bị chống sét lan truyền. Các tuyên bố đạt IEC 61000-4-6 hoặc IEC 60332-1-2 cần tài liệu kiểm nghiệm áp dụng cho đúng sản phẩm; không nên suy ra từ việc đầu nối có vỏ kim loại.

Kích thước dây quyết định khả năng lắp đúng

Kiểm tra vỏ cáp và lớp cách điện

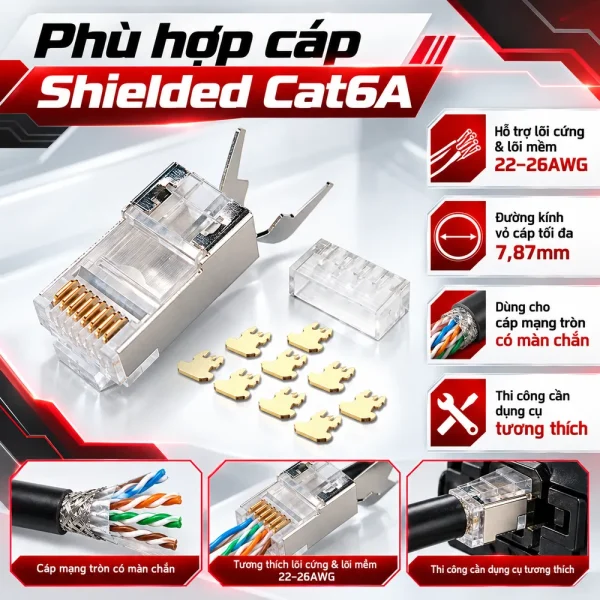

CommScope quy định đường kính ngoài cáp tối đa 7,87mm, đồng thời đường kính phần cách điện của từng lõi phải nằm trong khoảng 1,12–1,22mm. Đây là hai điều kiện khác nhau. Cáp có vỏ vừa đầu nhưng lớp cách điện quá nhỏ hoặc quá lớn vẫn có thể khó tạo tiếp xúc chính xác. Đầu cắm hỗ trợ dây Solid và Stranded từ 22 đến 26AWG. Khi chọn, cần kiểm tra cả loại ruột dẫn, độ tròn của cáp và cấu trúc màn chắn. Không nên mặc định mọi cáp Cat6A hoặc Cat7 đều phù hợp chỉ vì cùng dùng giao diện RJ45. Những loại cáp Cat7 có lớp màn chắn và kích thước đặc thù cần được đối chiếu riêng.

Vật liệu tiếp điểm và độ bền

Các chân tiếp xúc được làm bằng đồng phốt pho, phủ vàng trên niken với độ dày lớp mạ công bố 1,27µm. Thân cách điện dùng Polycarbonate. Theo hãng, điện trở cách điện tối thiểu đạt 500MΩ, độ bền tối thiểu 1.000 chu kỳ cắm rút và nhiệt độ làm việc từ -40°C đến +85°C. Những thông số này là đặc tính của linh kiện, không có nghĩa toàn bộ dây mạng sẽ chịu được cùng điều kiện nếu cáp hoặc chụp bảo vệ có giới hạn khác.

Thi công Cat6A cần kiểm soát điều gì?

Trước khi bấm, xác nhận mã đầu cắm, đường kính cáp, kích thước lõi và dụng cụ tương thích. CommScope giới thiệu bộ kìm 760249003 cho đầu Shielded Cat6/Cat6A cỡ tương ứng. Không nên dùng một bộ khuôn bất kỳ chỉ vì cùng ghi RJ45. Tuốt vỏ cáp vừa đủ, giữ độ xoắn của bốn đôi dây gần điểm tiếp xúc. Sắp xếp tám lõi theo T568A hoặc T568B thống nhất với đầu còn lại, sau đó lắp theo đúng hướng dẫn của bộ đầu nối. Xử lý màn chắn để tiếp xúc với vỏ kim loại nhưng không để sợi kim loại chạm vào chân dẫn điện. Sau khi bấm, kiểm tra lẫy khóa, cơ cấu giữ vỏ và vị trí các chân. Dùng máy kiểm tra để phát hiện đứt, chập, đảo đôi hoặc split pair. Nếu công trình cần nghiệm thu Category 6A, phải đo chứng nhận toàn tuyến; máy kiểm tra thông mạch thông thường không đánh giá đầy đủ suy hao và nhiễu xuyên âm.

Ứng dụng, hiệu năng và lựa chọn tại HulaTech

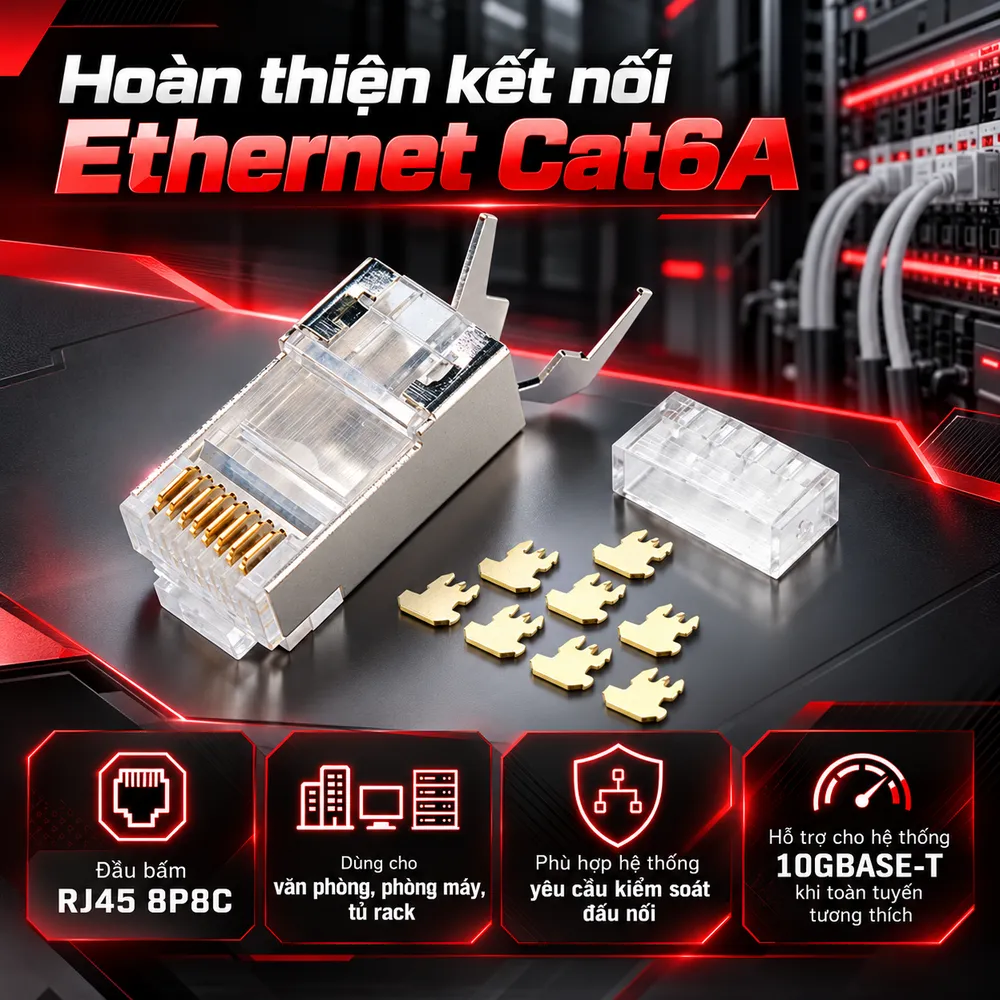

Trong hệ thống được thiết kế đúng Category 6A, cáp và đầu nối tương thích có thể phục vụ 10GBASE-T ở khoảng cách kênh lên tới 100m theo tiêu chuẩn áp dụng. Tuy nhiên, bản thân một đầu RJ45 không bảo đảm tốc độ 10Gbps hoặc tần số 500MHz cho mọi tuyến. Cần kiểm tra cả cáp, dây nhảy, đầu nối còn lại và thiết bị Ethernet. Sản phẩm phù hợp hoàn thiện dây nối mạng cho văn phòng, phòng máy, tủ rack hoặc tuyến cần duy trì màn chắn. Khi chọn Phụ kiện mạng, nên đối chiếu đầu cắm với loại cáp và dụng cụ hiện có để tránh chi phí bấm lại. Hạt mạng CommScope Cat6A FTP 5-1933433-3 được hãng công bố quy cách 100 chiếc mỗi túi, tuân thủ RoHS và tiêu chuẩn an toàn UL 1863. HulaTech hỗ trợ kiểm tra mã sản phẩm, tư vấn phụ kiện thi công, xác nhận tình trạng hàng và báo giá theo số lượng cần sử dụng tại công trình.
