Máy test mạng cho switch PoE Noyafa NF468PT

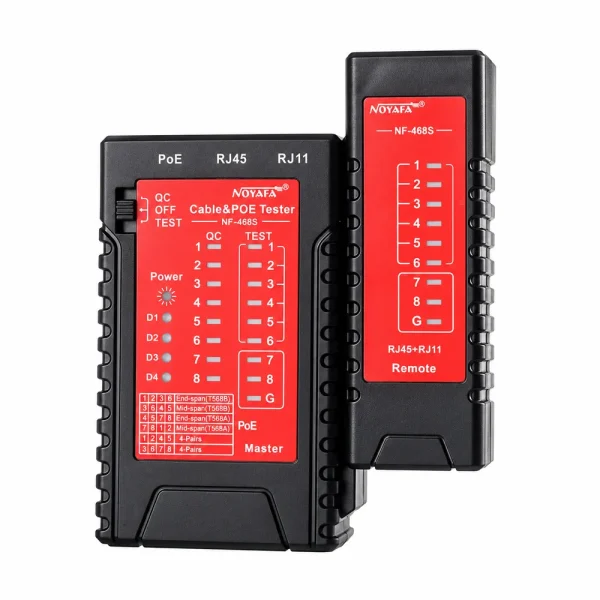

Máy test mạng NOYAFA NF-468PT là thiết bị kiểm tra cáp Ethernet RJ45, dây điện thoại RJ11 và phát hiện nguồn PoE trên đường mạng. Máy sử dụng đèn LED để hiển thị thứ tự chân, trạng thái thông mạch và chế độ cấp nguồn theo IEEE 802.3af/at. Thiết kế có bộ thu tách rời, phù hợp kiểm tra dây trong văn phòng, tủ rack và hệ thống camera IP tại công trình.

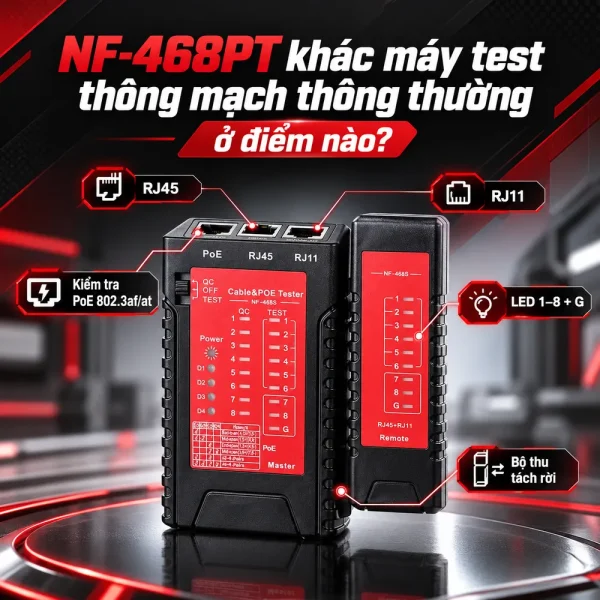

NF-468PT khác máy test thông mạch thông thường ở điểm nào?

Máy test thông mạch cơ bản chủ yếu kiểm tra các lõi dây có nối đúng giữa hai đầu hay không. NF-468PT kết hợp phép thử này với chế độ phát hiện PoE, giúp kỹ thuật viên xác định đường Ethernet đang được cấp nguồn từ thiết bị PSE. Đây là nhu cầu khi lắp camera IP, điện thoại VoIP hoặc điểm phát Wi-Fi. Theo thông tin sản phẩm, máy kiểm tra RJ45, RJ11 và cáp mạng có lớp chắn như S/FTP. Đèn G hỗ trợ kiểm tra đường nối màn chắn khi cáp và đầu cắm có cấu trúc phù hợp. Tuy nhiên, đèn G sáng không chứng minh tuyến đạt chất lượng chống nhiễu hay hiệu năng Cat6. NF-468PT không có chức năng đo chiều dài, tốc độ truyền dữ liệu hoặc chứng nhận chất lượng cáp. Khả năng phát hiện nguồn PoE cũng không tương đương đo công suất thực tế tại thiết bị đầu cuối.

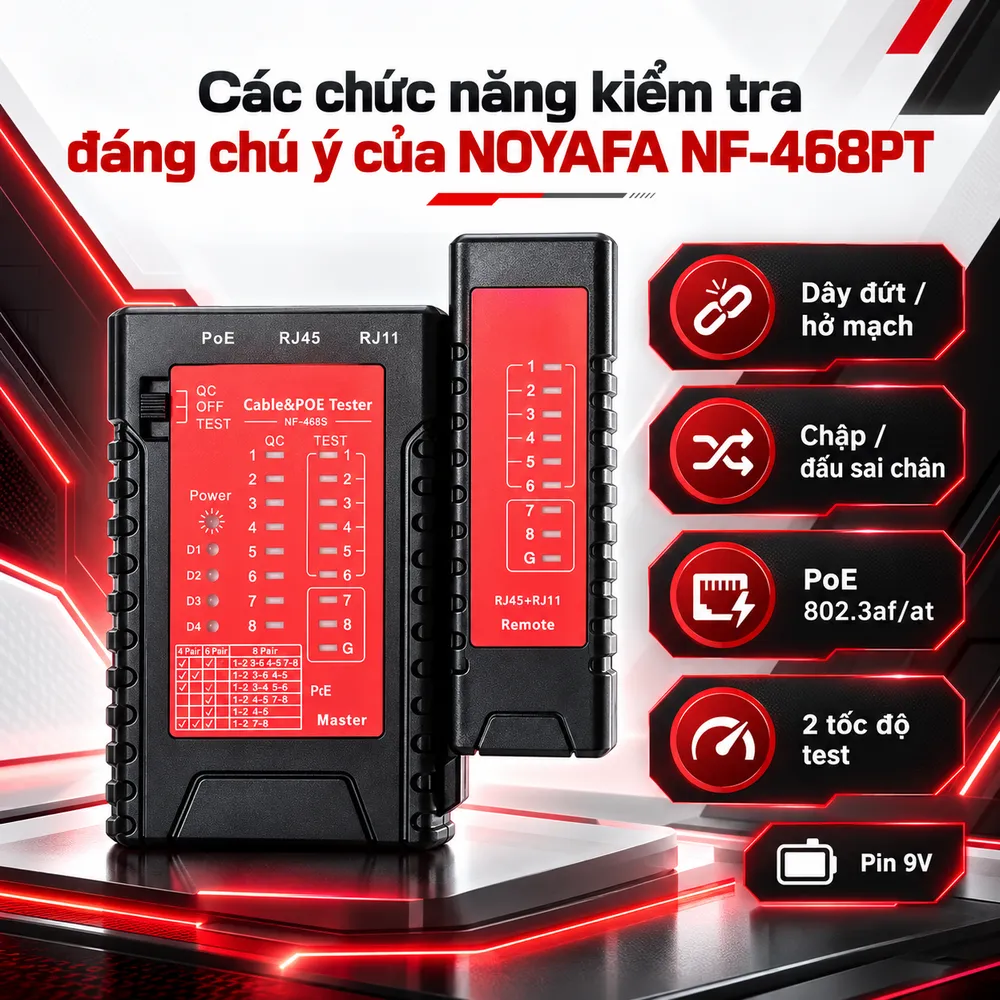

Các chức năng kiểm tra đáng chú ý của NOYAFA NF-468PT

Kiểm tra dây đứt, chập và đấu sai chân

Máy chính và bộ thu dùng hệ thống đèn LED từ 1 đến 8, kèm đèn G. Khi nối hai đầu cáp và bật máy, người dùng theo dõi thứ tự đèn để nhận biết đường dây thông mạch, hở mạch, chập hoặc đấu chéo. Kết quả cần so với sơ đồ đấu dây dự kiến, không chỉ nhìn việc đèn có sáng.

Nhận diện nguồn PoE theo IEEE 802.3af/at

Trong chế độ kiểm tra PoE, bốn đèn báo giúp xác định nguồn cấp đang xuất hiện trên các cặp dây và phân biệt kiểu cấp nguồn được thiết bị nhận diện theo 802.3af hoặc 802.3at. Các ký hiệu Endspan và Midspan thể hiện nhóm chân cấp điện, không tự xác định chính xác thương hiệu hoặc model switch. Máy không đóng vai trò tải đo công suất và không xác nhận ngân sách PoE còn lại.

Chọn tốc độ quét nhanh hoặc chậm

Hai chế độ kiểm tra cho phép kỹ thuật viên điều chỉnh tốc độ chạy đèn. Chế độ chậm thuận tiện khi cần quan sát từng chân, còn chế độ nhanh phù hợp rà soát nhiều dây đã bấm. Máy dùng pin vuông 9V; nên kiểm tra pin trước mỗi ca bảo trì.

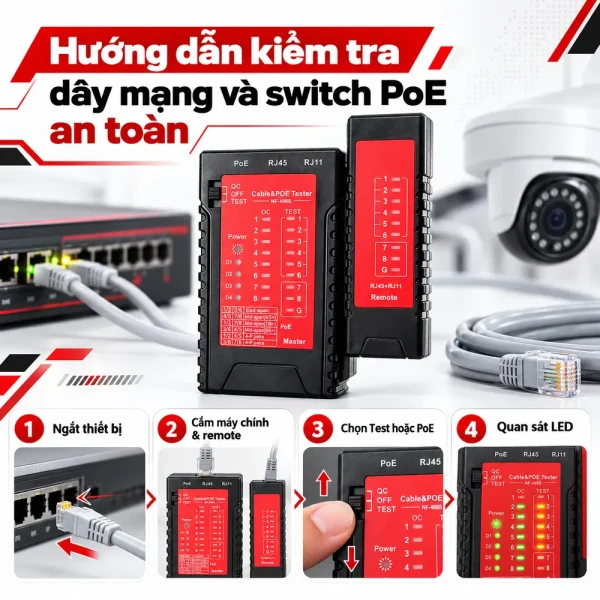

Hướng dẫn kiểm tra dây mạng và switch PoE an toàn

Trước tiên, xác định mục đích kiểm tra: thông mạch hay nguồn PoE. Đây là hai phép thử khác nhau, cần cắm đúng cổng theo hướng dẫn. Không kết nối máy vào điện lưới hoặc đường dây có điện áp ngoài giới hạn cho phép. Để kiểm tra thông mạch, ngắt tuyến cáp khỏi switch, bộ cấp PoE và các thiết bị hoạt động. Cắm hai đầu dây vào máy chính và bộ thu. Chọn chế độ nhanh hoặc chậm, rồi đối chiếu trình tự LED với sơ đồ T568A hoặc T568B của tuyến. Với dây đấu thẳng, các chân tương ứng phải xuất hiện đúng thứ tự. Nếu đèn thiếu hoặc chạy lệch, kiểm tra hạt RJ45, tiếp điểm và đoạn dây trước khi thay cáp. Khi kiểm tra PoE, kết nối theo cổng dành riêng cho phép thử PoE và chỉ sử dụng với thiết bị cấp nguồn tương thích. Bật nguồn PSE rồi quan sát bốn đèn báo để nhận biết nhóm chân và chuẩn cấp nguồn được chỉ thị. Tuyệt đối không dùng cách đấu kiểm tra thông mạch trên đường dây đang cấp PoE. Sau khi xử lý lỗi, cần kiểm tra lại dây, sau đó thử vận hành camera hoặc điểm phát Wi-Fi. Nếu thiết bị vẫn không hoạt động, tiếp tục kiểm tra cấu hình switch, bộ nguồn và nhu cầu công suất của thiết bị nhận điện.

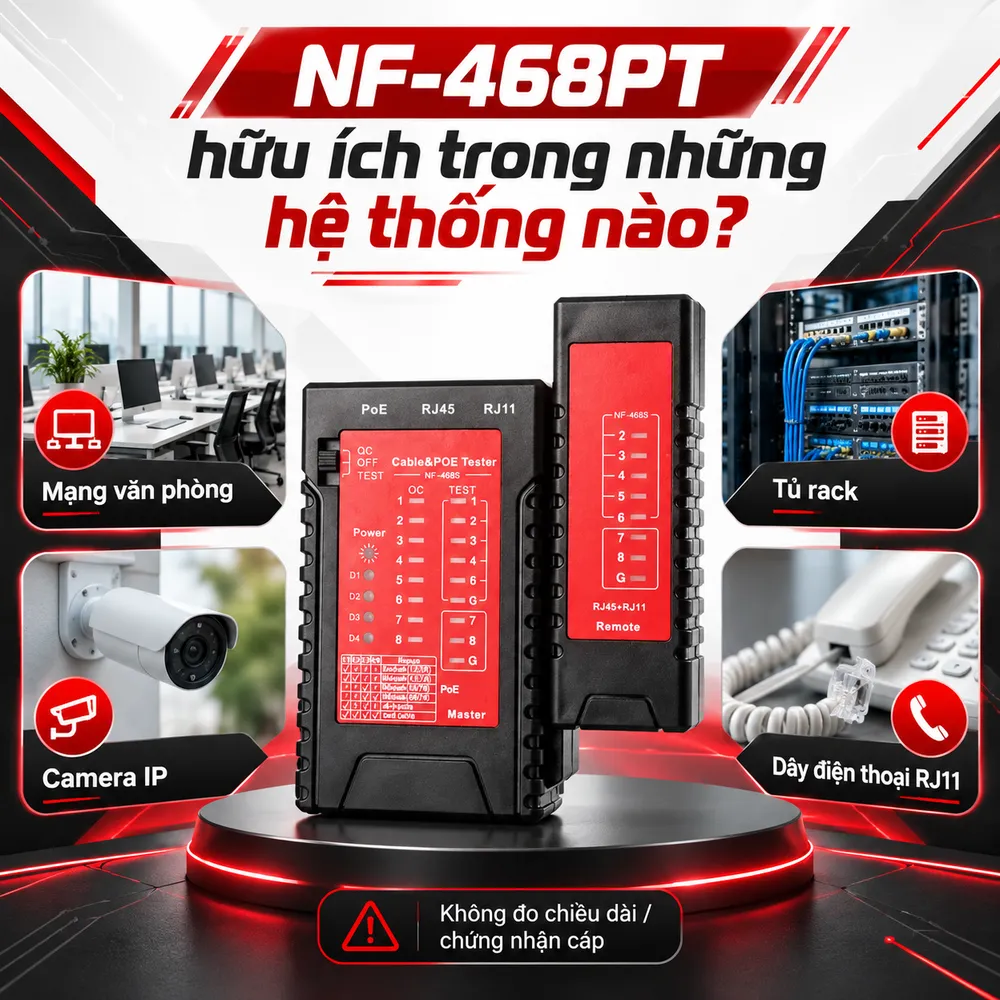

NF-468PT hữu ích trong những hệ thống nào?

Với camera IP, NF-468PT hỗ trợ phân biệt tình huống lỗi đấu dây với tình huống không phát hiện nguồn từ cổng PoE. Trong mạng văn phòng, thiết bị phù hợp rà soát dây nhảy, kiểm tra đầu RJ45 sau khi bấm và đối chiếu thứ tự lõi. Với dây RJ11, máy hỗ trợ kiểm tra kết nối thoại khi sử dụng đúng cổng. Tại tủ rack, bộ thu tháo rời cho phép kiểm tra hai đầu tuyến ở các vị trí khác nhau. Tuy vậy, máy không thay thế đầu dò âm thanh để tìm dây trong bó cáp, thiết bị đo chứng nhận Cat5e/Cat6 hoặc máy phân tích mạng. Cáp S/FTP vẫn cần được kiểm tra bằng phương pháp phù hợp nếu dự án yêu cầu xác minh đặc tính chống nhiễu.

Cần lưu ý gì khi chọn mua NF-468PT?

Theo một nhà phân phối tại Việt Nam, mã NF-468PT đã ngừng kinh doanh theo nguồn hàng của họ và được chuyển sang NF-468S. Vì vậy, trước khi đặt mua cần xác nhận tình trạng sản phẩm, phụ kiện, pin, chính sách bảo hành và đúng mã trên nhãn. Không nên nhầm NF-468PT với NF-468 thông thường vì chức năng kiểm tra PoE khác nhau. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn máy test, kìm bấm RJ45 và vật tư liên quan. Khi cần tư vấn hoặc báo giá, hãy cung cấp loại cáp, chuẩn PoE đang sử dụng và yêu cầu đo kiểm để được đối chiếu đúng tính năng thiết bị.
