Patch panel 16 port Cat6 Commscope

Patch panel 16 port Cat6 COMMSCOPE là thiết bị đấu nối và quản lý cáp mạng dành cho các hệ thống LAN cần số lượng cổng vừa phải như văn phòng nhỏ, phòng kỹ thuật, hệ thống camera và tủ mạng doanh nghiệp. Sản phẩm được thiết kế với 16 cổng RJ45 Cat6, chia thành các module 8 cổng có thể thay thế, hỗ trợ hai chuẩn đấu dây T568A và T568B. Kiểu dáng SL cùng kích thước 1U chuẩn rack 19 inch giúp thiết bị dễ dàng tích hợp vào hệ thống tủ mạng. Sản phẩm COMMSCOPE phù hợp cho các dự án ưu tiên thiết bị có nguồn gốc rõ ràng, khả năng quản lý cáp khoa học và thuận tiện khi cần kiểm tra, bảo trì.

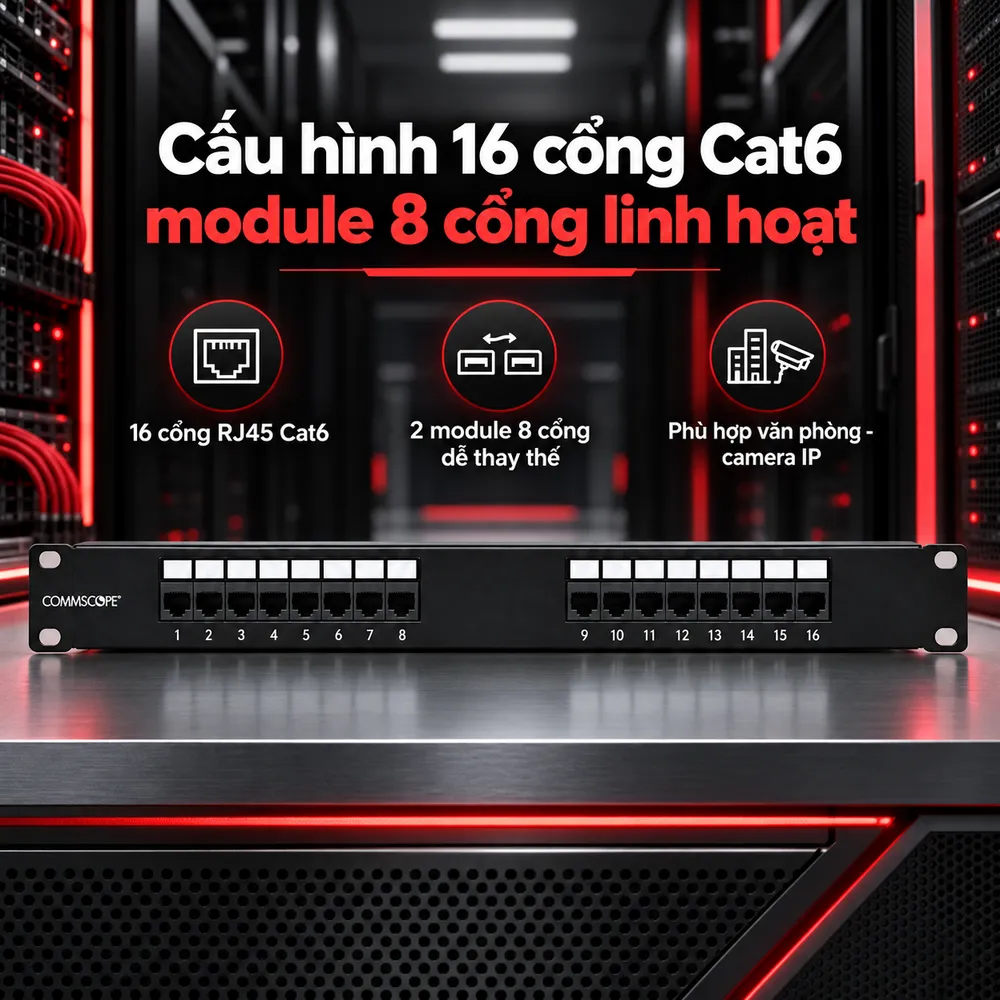

Cấu hình 16 cổng Cat6 và thiết kế module 8 cổng

Patch panel COMMSCOPE được trang bị tổng cộng 16 cổng RJ45 Cat6. Đây là cấu hình phù hợp với những hệ thống không cần đến 24 hoặc 48 điểm mạng nhưng vẫn muốn xây dựng tủ rack theo phương án chuyên nghiệp. Điểm đáng chú ý là 16 cổng được chia thành các module 8 cổng. Thiết kế này giúp việc quản lý và bảo trì thuận tiện hơn so với cấu trúc toàn bộ cổng cố định thành một khối. Kỹ thuật viên có thể phân chia hai module cho hai nhóm thiết bị hoặc hai khu vực khác nhau. Khi một module cần kiểm tra hoặc thay thế, việc thao tác cũng tập trung hơn và hạn chế tác động đến nhóm cổng còn lại. Mỗi cổng có thể được sử dụng để quản lý một đường mạng riêng từ máy tính, camera IP, access point, điện thoại IP hoặc thiết bị khác trong hệ thống LAN.

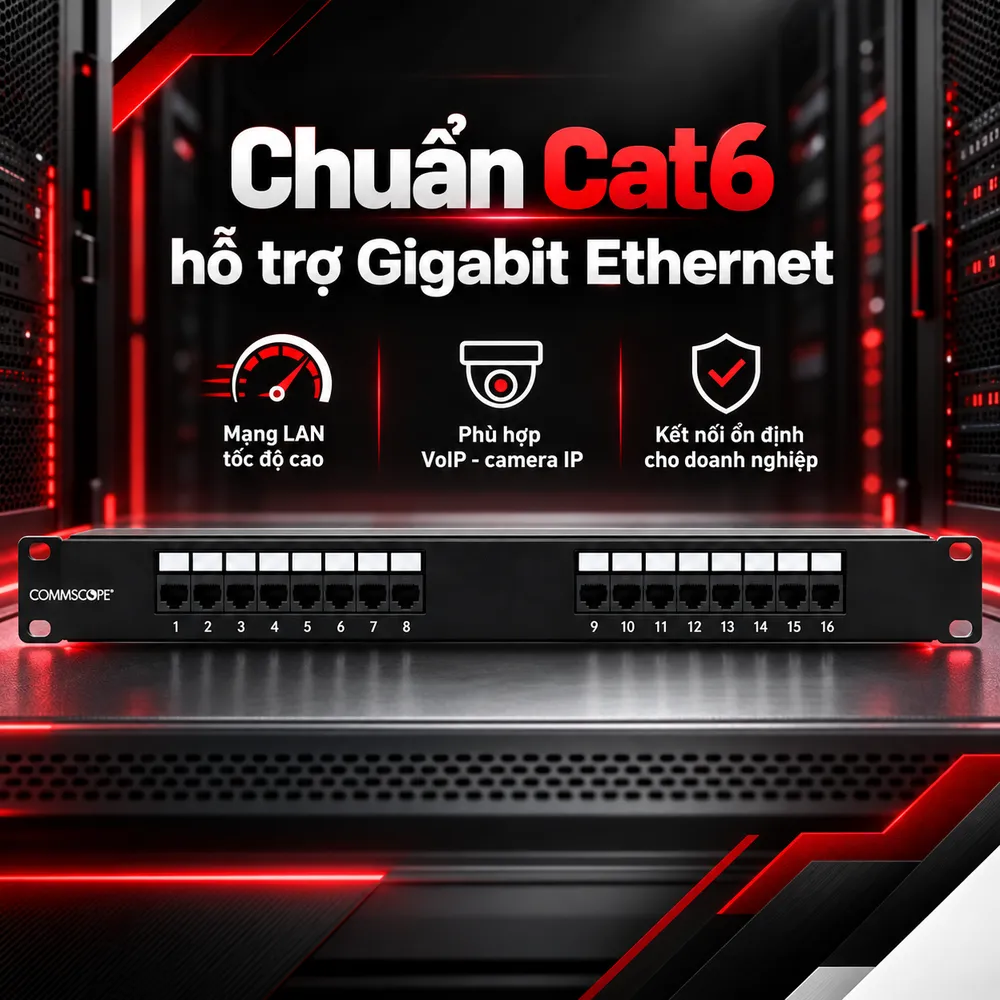

Chuẩn Cat6 đáp ứng mạng Gigabit Ethernet

Patch panel 16 port Cat6 COMMSCOPE được thiết kế cho hệ thống sử dụng hạ tầng Cat6. Theo thông tin sản phẩm, thiết bị đáp ứng các yêu cầu hiệu suất liên quan đến Category 6 và hỗ trợ nhiều ứng dụng mạng như 10/100BASE-TX, Gigabit Ethernet, ATM, ISDN, VoIP và các ứng dụng truyền dữ liệu tương thích. Khi triển khai đồng bộ với cáp mạng Cat6, dây nhảy Cat6, nhân mạng và switch phù hợp, patch panel giúp tạo thành hệ thống mạng có cấu trúc rõ ràng và đáp ứng nhu cầu truyền dữ liệu tại văn phòng hoặc doanh nghiệp. Hiệu suất thực tế của toàn tuyến phụ thuộc đồng thời vào chất lượng cáp, dây nhảy, đầu nối, chiều dài tuyến và kỹ thuật thi công. Vì vậy, lựa chọn các thành phần cùng chuẩn là yếu tố quan trọng khi xây dựng mạng Cat6.

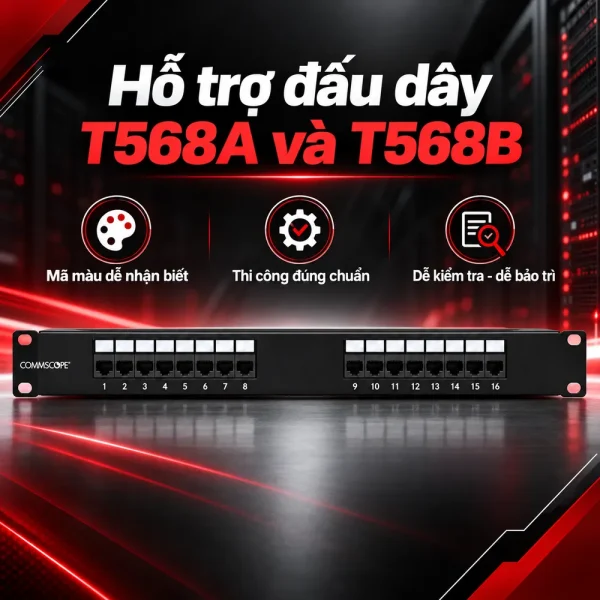

Hỗ trợ đấu dây T568A và T568B

Patch panel COMMSCOPE 16 cổng Cat6 có hệ thống nhãn màu hỗ trợ cả hai chuẩn đấu dây T568A và T568B. Các ký hiệu màu giúp kỹ thuật viên nhận biết chính xác vị trí từng cặp dây xoắn trong quá trình đấu nối. Điều này giúp hạn chế nhầm thứ tự dây và tạo sự đồng nhất giữa các điểm mạng trong cùng công trình. Khi dự án đang sử dụng T568A hoặc T568B, kỹ thuật viên có thể dựa trực tiếp vào mã màu trên thiết bị để thực hiện đấu nối theo đúng phương án đã lựa chọn. Đây là một tiêu chí quan trọng khi lựa chọn Phụ kiện mạng cho hệ thống cần thi công đồng bộ, dễ kiểm tra và thuận tiện trong quá trình nghiệm thu.

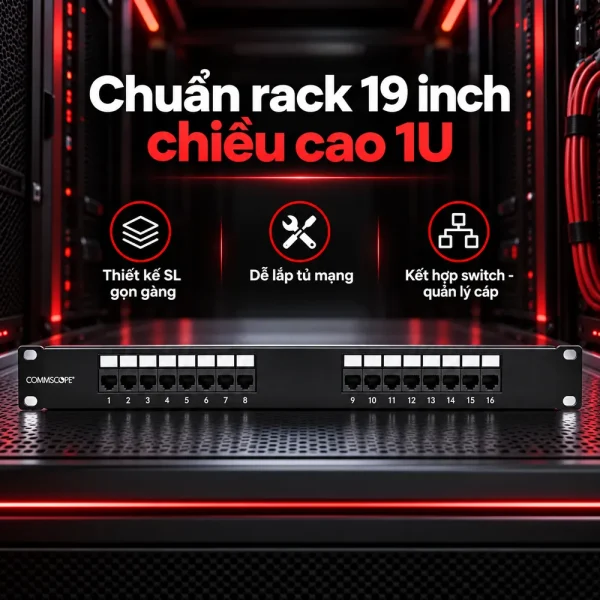

Chuẩn rack 19 inch, chiều cao 1U

Patch panel 16 port Cat6 COMMSCOPE có thiết kế chuẩn rack 19 inch với chiều cao 1U. Kích thước này giúp sản phẩm dễ dàng lắp cùng switch, router, thanh quản lý cáp, PDU và các thiết bị khác trong tủ rack tiêu chuẩn. Với chỉ 16 cổng, sản phẩm phù hợp với những tủ mạng có số lượng đường kết nối vừa phải nhưng vẫn muốn tiết kiệm không gian. Thay vì sử dụng panel 24 hoặc 48 cổng còn thừa nhiều vị trí, cấu hình 16 cổng giúp hệ thống được bố trí sát với nhu cầu thực tế hơn. Khi đặt patch panel gần switch và sử dụng dây nhảy có chiều dài phù hợp, mặt trước tủ rack cũng trở nên gọn gàng hơn.

Đấu nối với công cụ COMMSCOPE SL Series Termination

Các modular jack trên Patch panel COMMSCOPE 16 port Cat6 được thiết kế để sử dụng với công cụ COMMSCOPE SL Series Termination tương thích. Công cụ này hỗ trợ kỹ thuật viên thực hiện thao tác đấu nối dây vào jack nhanh và đồng đều hơn. Theo cấu tạo được cung cấp, jack có cơ chế hỗ trợ cắt phần dây thừa trong quá trình hoàn thiện đầu nối. Đối với hệ thống cần đấu đồng thời nhiều cổng, việc sử dụng công cụ phù hợp giúp giảm các thao tác thủ công và tạo độ nhất quán giữa các điểm đấu. Sau khi hoàn thành, kỹ thuật viên có thể kiểm tra từng cổng trước khi kết nối patch panel với switch và đưa hệ thống vào vận hành.

Ứng dụng phù hợp của Patch panel 16 port Cat6 COMMSCOPE

Cấu hình 16 cổng phù hợp với các văn phòng nhỏ và vừa, phòng kỹ thuật, tủ mạng từng tầng, hệ thống camera IP, cửa hàng, trường học hoặc khu vực chỉ cần quản lý số lượng điểm mạng giới hạn. Sản phẩm cũng có thể được sử dụng trong những hệ thống cần tách riêng một nhóm đường mạng khỏi panel chính, chẳng hạn nhóm camera, access point hoặc hệ thống điện thoại IP. Theo thông tin được cung cấp, dòng patch panel COMMSCOPE 16 cổng Cat6 hiện thuộc nhóm sản phẩm cũ và đã được thay thế trong danh mục bằng các cấu hình 24 cổng hoặc 48 cổng. Vì vậy, khi lựa chọn cho dự án mới, người dùng nên kiểm tra tình trạng hàng thực tế và phương án thay thế phù hợp. Hulatech cung cấp các dòng patch panel COMMSCOPE cùng cáp mạng, dây nhảy, nhân mạng, thanh quản lý cáp và tủ rack phục vụ triển khai hệ thống mạng. Khách hàng có nhu cầu sử dụng mẫu 16 cổng hoặc cần lựa chọn phương án thay thế bằng patch panel 24/48 cổng có thể liên hệ Hulatech để được tư vấn cấu hình phù hợp với số lượng điểm mạng và yêu cầu thực tế của dự án.
