Patch panel COMMSCOPE/AMP 24 port Cat5e

Patch panel COMMSCOPE/AMP 24 port Cat5e là thiết bị đấu nối và quản lý cáp mạng dành cho hệ thống LAN văn phòng, doanh nghiệp, tòa nhà và phòng máy. Sản phẩm có 24 cổng RJ45 Cat5e, thiết kế chuẩn rack 19 inch cao 1U, hỗ trợ đấu dây theo T568A và T568B. Cấu trúc chia thành các module 6 cổng giúp việc đánh nhãn, kiểm tra và thay thế thuận tiện hơn. Khi được triển khai đồng bộ với cáp mạng, dây nhảy và thiết bị phù hợp, patch panel giúp hệ thống mạng được tổ chức rõ ràng, hạn chế dây rối và đơn giản hóa quá trình vận hành, bảo trì.

Thông số và thiết kế Patch panel COMMSCOPE/AMP 24 port Cat5e

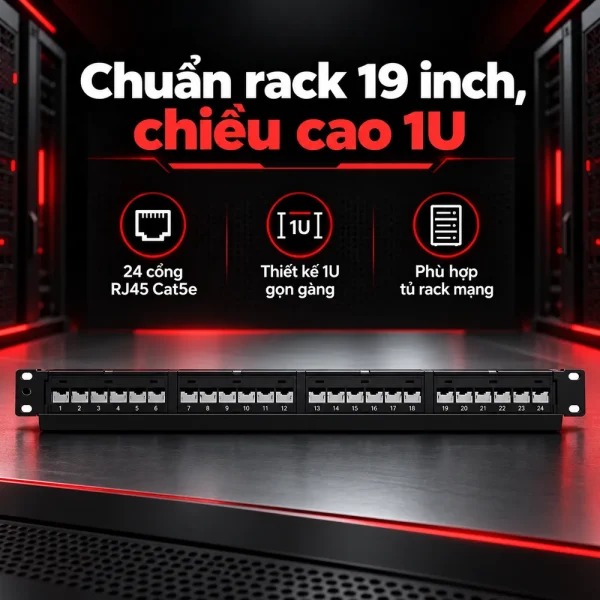

Patch panel COMMSCOPE/AMP được thiết kế với tổng cộng 24 cổng RJ45 Cat5e, phù hợp cho những hệ thống cần tập trung nhiều đường mạng về cùng một tủ rack. Thiết bị sử dụng chuẩn rack 19 inch và chiều cao 1U, giúp dễ dàng lắp đặt trong các loại tủ mạng và tủ server phổ biến. Thiết kế 1U giúp tiết kiệm không gian, cho phép bố trí thêm switch, router, thanh quản lý cáp, PDU và các thiết bị khác trong cùng một tủ. 24 cổng được chia theo từng module 6 cổng. Cách bố trí này giúp kỹ thuật viên dễ phân chia các nhóm kết nối theo phòng ban, tầng, khu vực hoặc mục đích sử dụng. Các cổng RJ45 Cat5e phù hợp cho nhiều hệ thống mạng LAN đang sử dụng cáp xoắn đôi UTP Cat5e.

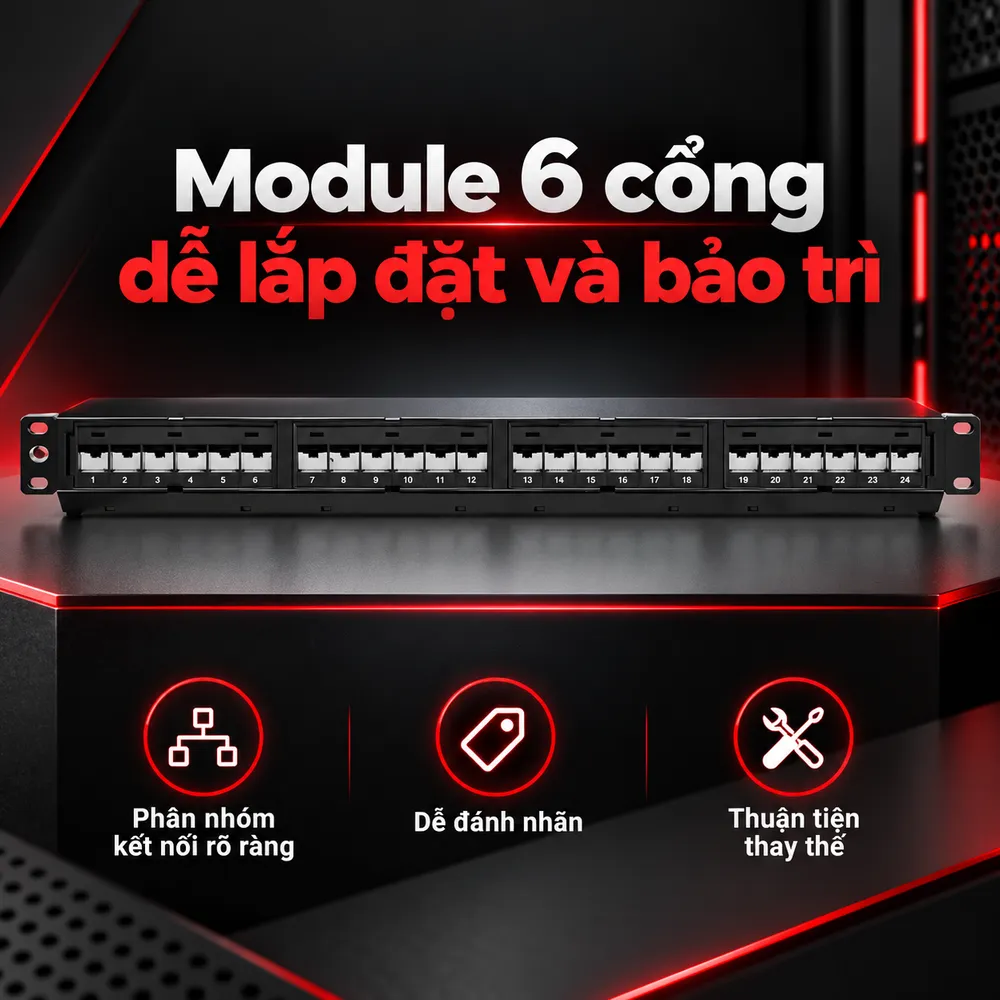

Module 6 cổng giúp lắp đặt và bảo trì thuận tiện

Điểm đáng chú ý của Patch panel COMMSCOPE/AMP 24 port Cat5e là thiết kế theo module 6 cổng thay vì bố trí toàn bộ 24 cổng thành một cụm cố định. Với cấu trúc này, kỹ thuật viên có thể quản lý từng nhóm kết nối rõ ràng hơn. Ví dụ, một module 6 cổng có thể dành cho phòng kế toán, module khác dành cho bộ phận kỹ thuật hoặc hệ thống camera. Khi một module gặp vấn đề, việc kiểm tra và thay thế cũng thuận tiện hơn vì không cần tác động tới toàn bộ 24 cổng. Thiết kế này đặc biệt hữu ích đối với hệ thống mạng doanh nghiệp thường xuyên có sự thay đổi về vị trí làm việc, thiết bị hoặc cấu hình kết nối. Patch panel cũng hỗ trợ nhãn nhận diện tại từng khu vực cổng. Việc đánh số và ghi chú đầy đủ giúp kỹ thuật viên nhanh chóng xác định đường dây cần kiểm tra khi phát sinh sự cố.

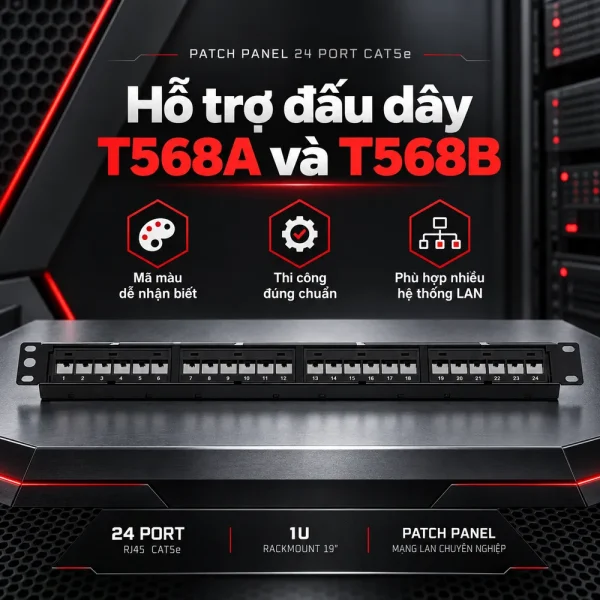

Hỗ trợ đấu dây T568A và T568B

Patch panel được trang bị hệ thống mã màu hỗ trợ cả hai chuẩn đấu dây T568A và T568B. Đây là hai sơ đồ đấu dây Ethernet phổ biến, giúp kỹ thuật viên dễ dàng triển khai sản phẩm trong nhiều hệ thống mạng khác nhau. Mã màu được thể hiện tại vị trí đấu nối giúp xác định chính xác từng cặp dây, hạn chế nhầm lẫn trong quá trình thi công. Khi một công trình sử dụng đồng nhất T568A hoặc T568B, kỹ thuật viên có thể căn cứ trực tiếp vào ký hiệu trên thiết bị để đảm bảo các đầu mạng được đấu đúng chuẩn. Khả năng hỗ trợ cả hai phương án giúp patch panel linh hoạt hơn khi lắp mới hoặc bổ sung vào hệ thống mạng đang hoạt động. Đây cũng là yếu tố quan trọng khi lựa chọn Phụ kiện mạng cho các dự án cần tiêu chuẩn đấu nối rõ ràng và dễ nghiệm thu.

Đấu nối nhanh với công cụ COMMSCOPE SL

Các jack trên Patch panel COMMSCOPE/AMP 24 port Cat5e được thiết kế để hỗ trợ đấu nối bằng công cụ COMMSCOPE SL Series Termination phù hợp. Theo cấu trúc sản phẩm, jack có cơ chế hỗ trợ xử lý phần dây thừa trong quá trình bấm đầu. Điều này giúp thao tác đấu nối gọn hơn và giảm số bước thủ công khi triển khai nhiều cổng. Đối với một patch panel 24 cổng, việc tối ưu thời gian cho từng điểm đấu nối có thể giúp rút ngắn đáng kể tổng thời gian thi công. Kỹ thuật viên cũng dễ dàng kiểm tra trực quan từng điểm đấu sau khi hoàn thiện, từ đó hạn chế sai sót trước khi đưa hệ thống vào sử dụng.

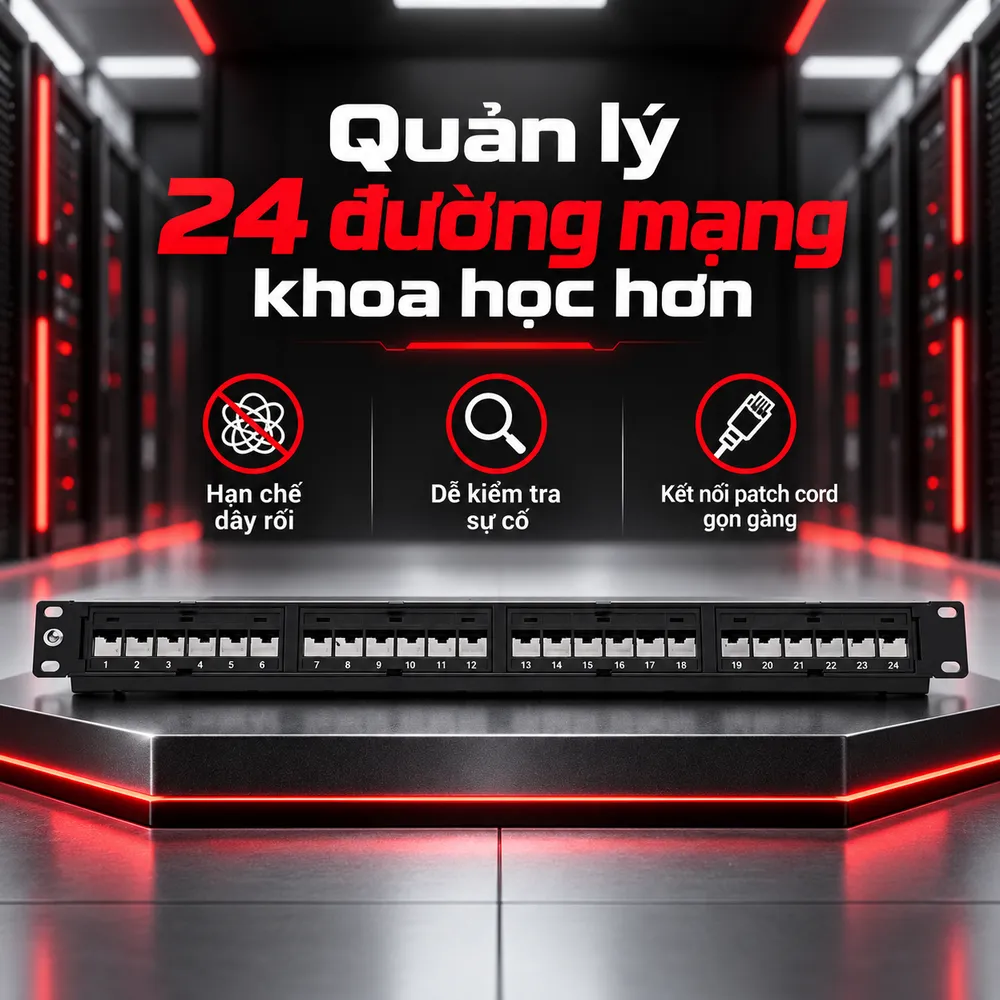

Quản lý 24 đường mạng khoa học hơn

Chức năng chính của patch panel là tập trung các tuyến cáp cố định về một vị trí quản lý rõ ràng. Các dây mạng từ bàn làm việc, camera, access point, điện thoại IP hoặc thiết bị khác được đấu vào mặt sau patch panel. Tại mặt trước, dây nhảy được sử dụng để kết nối từ patch panel sang switch. Cách triển khai này giúp hạn chế việc dây cáp cố định phải cắm trực tiếp vào switch và thường xuyên bị tháo lắp. Khi cần chuyển một điểm mạng sang cổng switch khác, kỹ thuật viên chỉ cần thao tác với dây nhảy phía trước. Hệ thống cáp cố định phía sau vẫn được giữ nguyên. Đây là lợi ích quan trọng đối với văn phòng hoặc phòng máy có nhiều thay đổi về người dùng và thiết bị.

Ứng dụng thực tế của Patch panel COMMSCOPE/AMP Cat5e

Với 24 cổng và kích thước 1U, sản phẩm phù hợp cho nhiều hệ thống như:

• Mạng LAN văn phòng và doanh nghiệp.
• Tủ mạng tại tòa nhà, trường học và khách sạn.
• Hệ thống camera IP.
• Phòng server và phòng kỹ thuật.
• Hệ thống điện thoại IP.
• Các dự án hạ tầng mạng sử dụng Cat5e.

Sản phẩm đặc biệt phù hợp khi cần quản lý khoảng 24 đường mạng trên một không gian rack nhỏ gọn. Hulatech hỗ trợ tư vấn cấu hình, lựa chọn thiết bị phù hợp với số lượng điểm mạng và cung cấp báo giá theo nhu cầu dự án.
