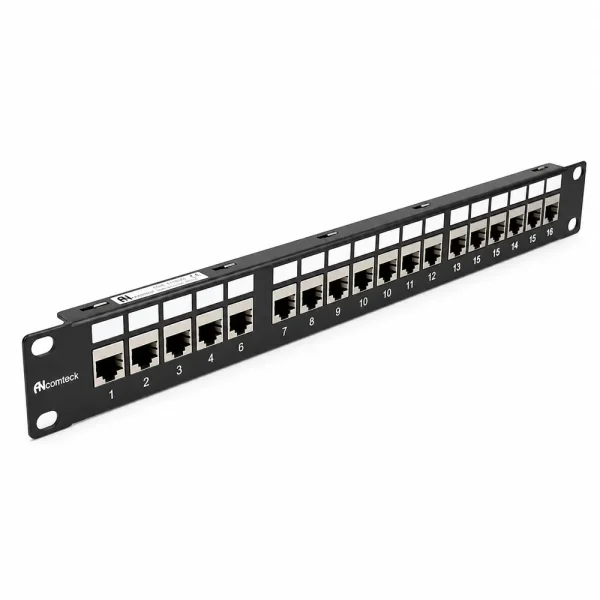

Patch panel Cat6A UTP ANCOMTECK 16 cổng ACT-16S1U

Patch panel Cat6A UTP ANCOMTECK 16 cổng ACT-16S1U là khung quản lý kết nối mạng dành cho tủ rack, phù hợp với doanh nghiệp, văn phòng, phòng máy và camera IP. Sản phẩm có 16 vị trí RJ45, chuẩn rack 19 inch cao 1U, vỏ thép chắc chắn và dạng panel rỗng để lựa chọn Keystone Cat5, Cat5e, Cat6 hoặc Cat6A UTP. Cấu trúc modular giúp từng cổng được lắp, thay hoặc nâng cấp độc lập, thuận tiện bảo trì. Khi sử dụng đúng Keystone Cat6A cùng cáp, dây nhảy và thiết bị tương thích, hệ thống có thể đáp ứng tốc độ đến 10Gbps.

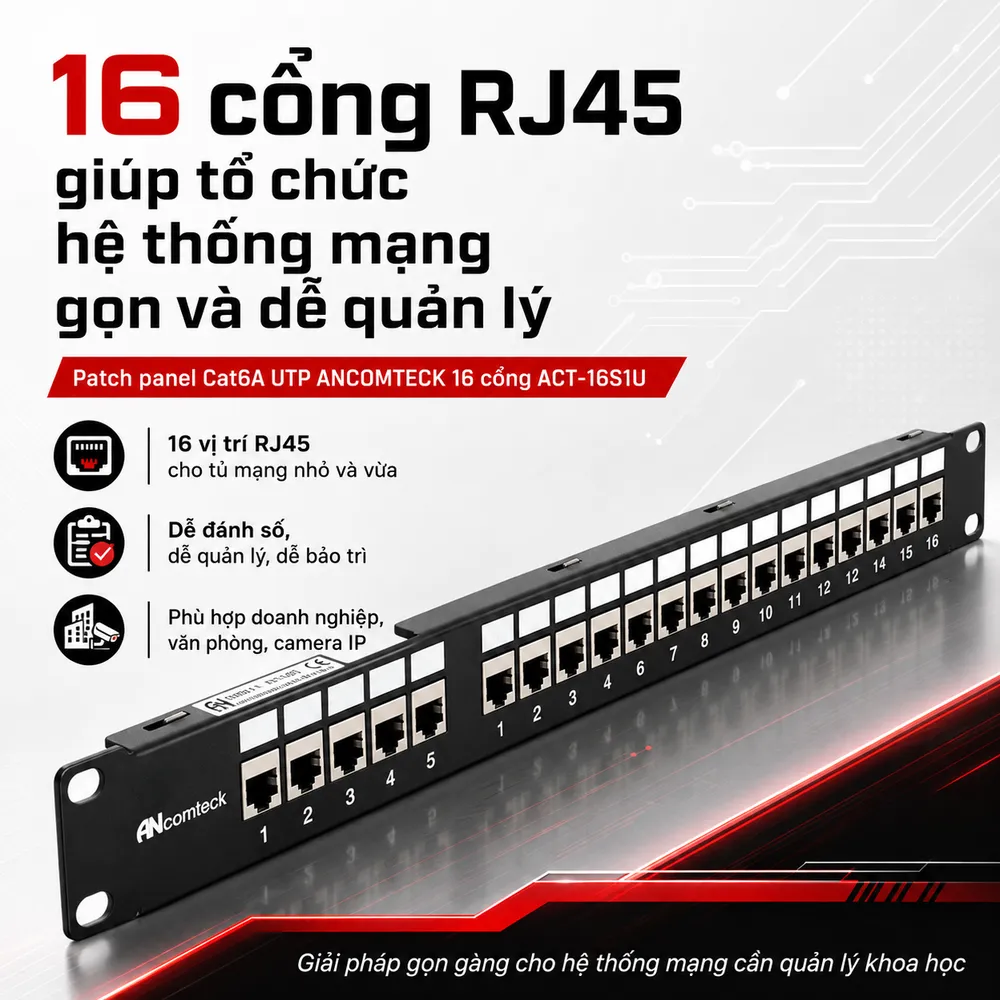

16 cổng RJ45 giúp tổ chức hệ thống mạng gọn và dễ quản lý

ACT-16S1U cung cấp 16 vị trí lắp Keystone RJ45, phù hợp với những tủ mạng có quy mô nhỏ đến trung bình hoặc các chi nhánh cần quản lý số lượng đường cáp vừa phải. Thay vì đưa từng tuyến cáp cố định trực tiếp vào switch, người dùng có thể tập trung các đường mạng về patch panel, sau đó sử dụng dây nhảy để kết nối sang switch theo nhu cầu. Cách tổ chức này giúp tủ rack rõ ràng hơn, thuận tiện đánh số từng cổng và xác định nhanh tuyến cáp khi xảy ra sự cố. Khi cần chuyển một máy tính, camera hoặc access point sang cổng switch khác, kỹ thuật viên chỉ cần thay dây patch cord ở phía trước thay vì tác động vào hệ thống cáp ngang đã đi âm tường hoặc trên máng. Khi lựa chọn phụ kiện mạng cho hệ thống, nên đồng bộ Keystone, dây nhảy, cáp và thiết bị đầu cuối theo cùng chuẩn kỹ thuật để hạn chế điểm nghẽn và đơn giản hóa việc nghiệm thu.

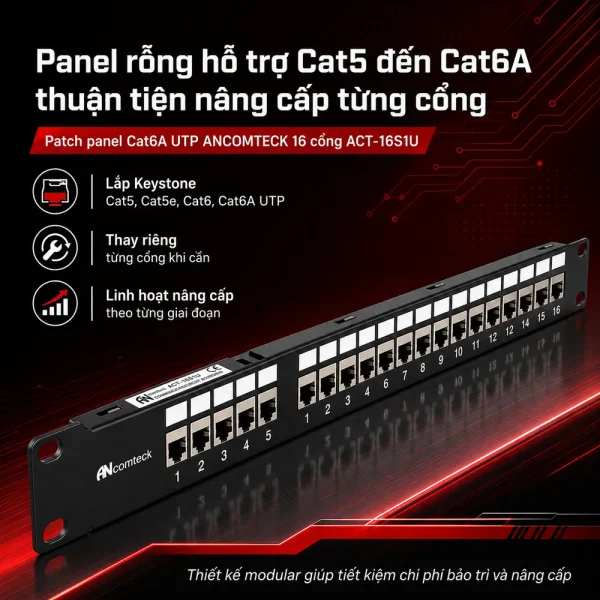

Panel rỗng hỗ trợ Cat5 đến Cat6A, thuận tiện nâng cấp từng cổng

Điểm nổi bật của ACT-16S1U là thiết kế panel rỗng, tức phần khung không cố định sẵn một loại Keystone duy nhất. Người dùng có thể lựa chọn nhân mạng Cat5, Cat5e, Cat6 hoặc Cat6A UTP tùy yêu cầu của từng dự án. Cấu trúc này mang lại tính linh hoạt cao khi hệ thống cần nâng cấp. Ví dụ, doanh nghiệp đang sử dụng Cat6 có thể giữ nguyên khung patch panel và thay các Keystone cần thiết sang Cat6A khi triển khai thiết bị 10 Gigabit Ethernet. Nếu một nhân bị lỗi, kỹ thuật viên chỉ cần thay riêng cổng đó thay vì thay toàn bộ panel. Tuy nhiên, khả năng lắp Keystone Cat6A không có nghĩa mọi cấu hình trên ACT-16S1U đều tự động đạt 10Gbps. Tốc độ thực tế phụ thuộc vào loại Keystone, cáp mạng, dây patch cord, chiều dài tuyến, switch và card mạng. Muốn đạt 10Gbps ổn định, toàn bộ các thành phần trên đường truyền phải đáp ứng yêu cầu tương ứng.

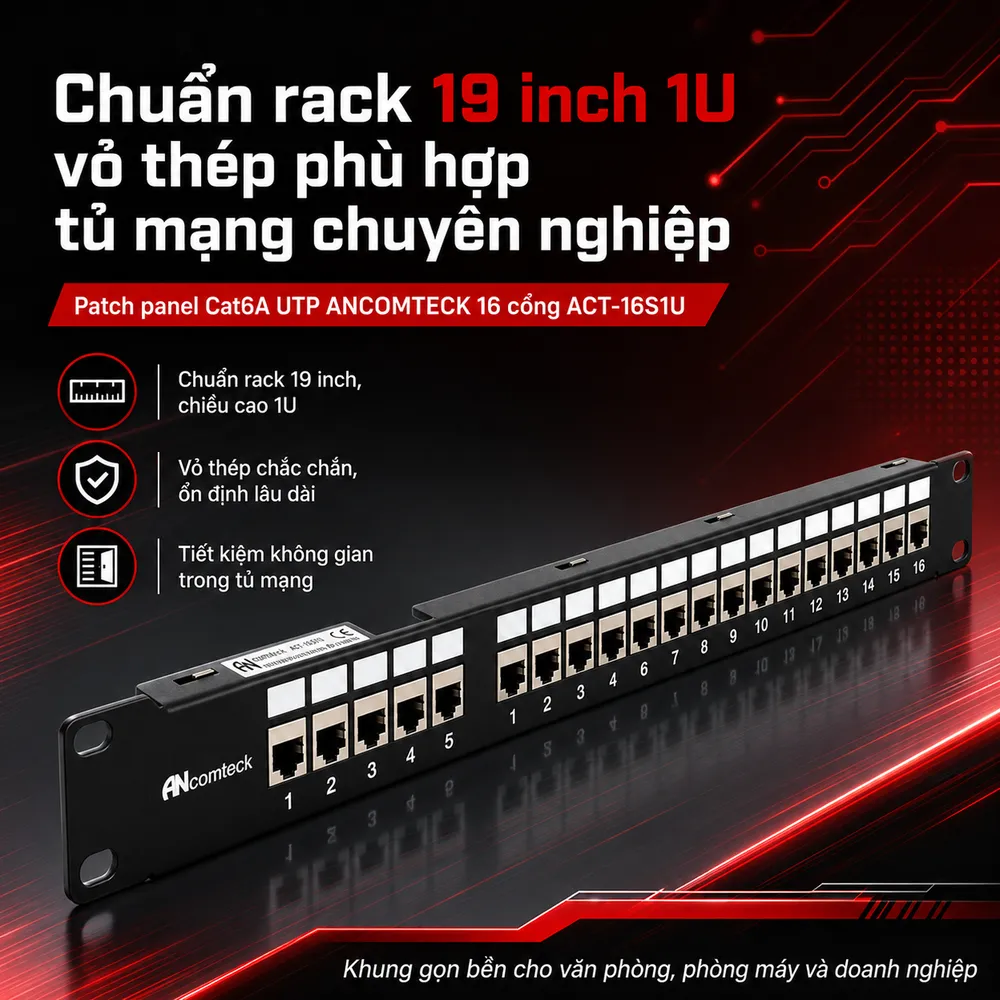

Chuẩn rack 19 inch 1U và vỏ thép phù hợp tủ mạng chuyên nghiệp

ACT-16S1U được thiết kế theo chuẩn rack 19 inch và chiều cao 1U, tương thích với phần lớn tủ rack mạng và tủ server phổ biến. Kích thước này giúp 16 cổng chỉ chiếm một đơn vị rack, tạo thêm không gian cho switch, UPS, thanh quản lý cáp hoặc các thiết bị khác. Phần vỏ thép tạo độ cứng cơ học cần thiết khi phía sau patch panel tập trung nhiều tuyến cáp. Với môi trường vận hành liên tục như phòng server hoặc tủ mạng doanh nghiệp, kết cấu chắc chắn giúp thiết bị giữ ổn định trong quá trình lắp đặt, kiểm tra và bảo trì. Khi lắp patch panel, nên cố định chắc hai bên tai rack và bố trí thanh quản lý cáp để dây patch cord không che cổng hoặc tạo lực kéo lên Keystone. Cáp phía sau cần được dẫn gọn và tránh bẻ gập gần đầu kết nối.

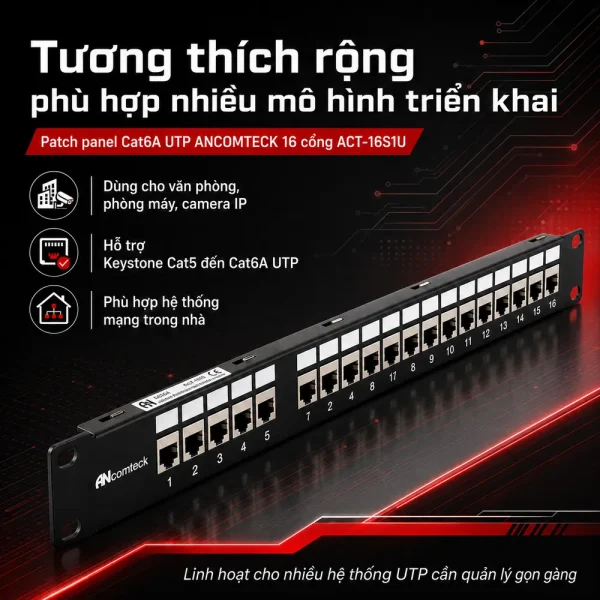

Khả năng tương thích rộng phù hợp nhiều mô hình triển khai

ACT-16S1U phù hợp với hệ thống UTP sử dụng Cat5, Cat5e, Cat6 và Cat6A tùy Keystone được lắp. Điều này hữu ích với những dự án có nhiều khu vực sử dụng chuẩn mạng khác nhau hoặc cần nâng cấp theo từng giai đoạn. Trong mạng văn phòng, panel có thể tập trung dây từ bàn làm việc, máy in, access point và điện thoại IP. Với camera IP, 16 cổng giúp tổ chức các tuyến về tủ mạng rõ ràng trước khi kết nối sang switch PoE. Vì là cấu hình UTP, sản phẩm phù hợp nhất với môi trường trong nhà có mức nhiễu điện từ thông thường. Nếu dây phải đi gần biến tần, động cơ hoặc cáp nguồn công suất lớn, người thiết kế nên cân nhắc hệ thống STP hoặc FTP đồng bộ để tăng khả năng chống nhiễu.

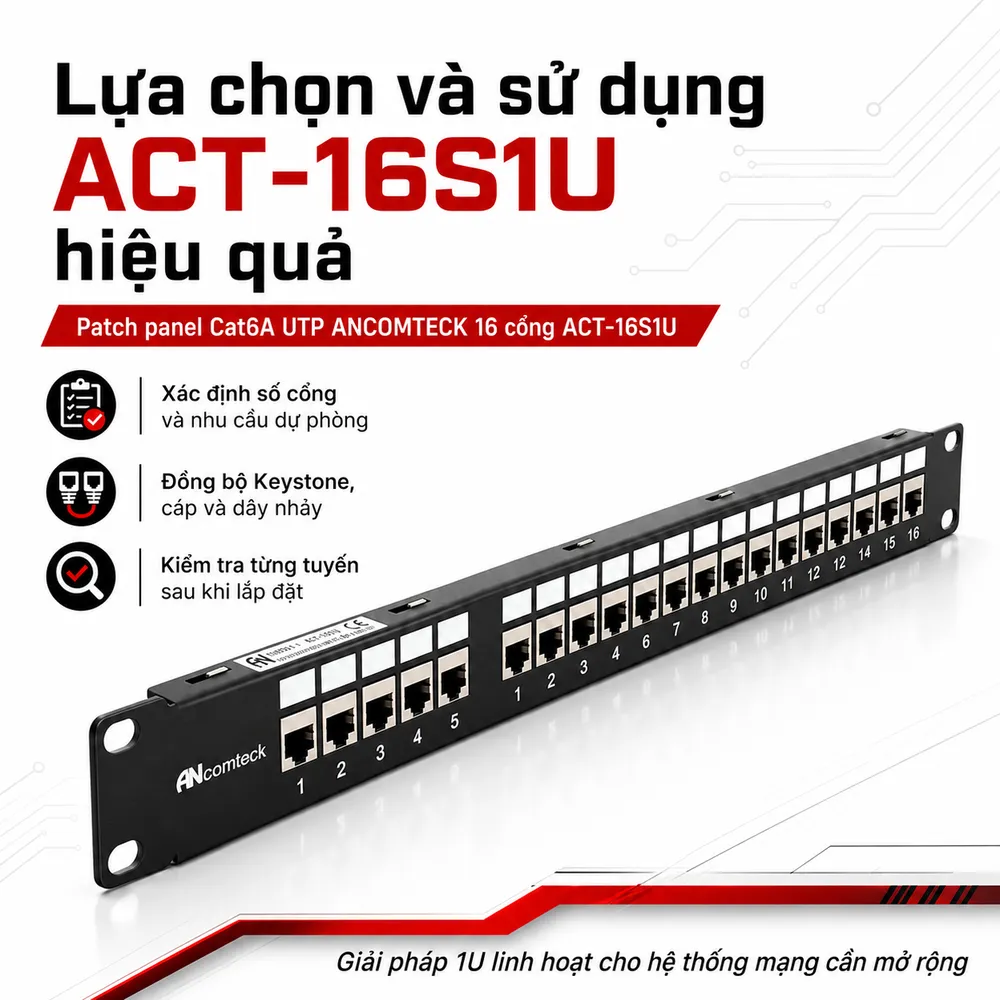

Lựa chọn và sử dụng ACT-16S1U hiệu quả

Trước khi mua, khách hàng nên xác định số lượng cổng đang sử dụng, số cổng dự phòng và chuẩn mạng cần triển khai. Nếu hệ thống hiện tại dùng Cat6 nhưng dự kiến nâng lên 10Gbps, có thể lựa chọn Keystone Cat6A cho các tuyến quan trọng ngay từ đầu. Khi lắp đặt, cần đánh số từng cổng, cố định cáp phía sau và kiểm tra mỗi tuyến bằng máy test mạng. Với Cat6A 10Gbps, nên kiểm tra thêm Link Speed sau khi hoàn thiện để xác nhận kết nối. Patch panel Cat6A UTP ANCOMTECK 16 cổng ACT-16S1U phù hợp cho hệ thống cần khung 1U gọn, chắc chắn và linh hoạt. Thiết kế panel rỗng giúp dễ bảo trì, thay từng nhân mạng và mở rộng mà không cần đổi toàn bộ khung. Liên hệ Hulatech để tư vấn ACT-16S1U, Keystone Cat6A UTP, cáp mạng, dây nhảy và phụ kiện phù hợp với quy mô, tốc độ của hệ thống.
