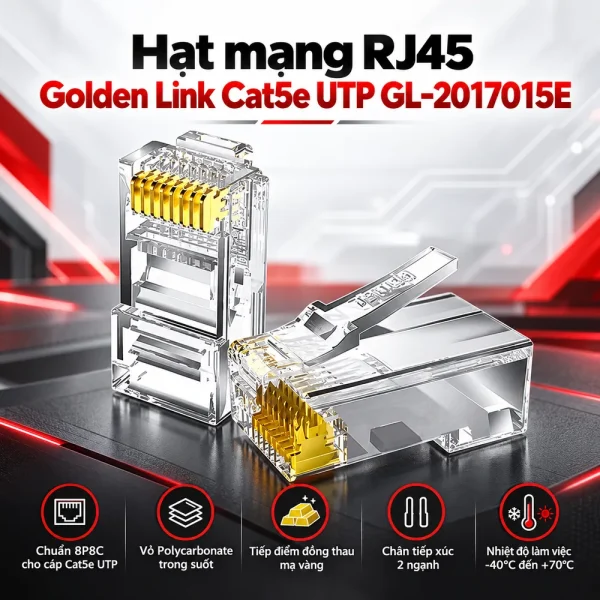

Hạt mạng RJ45 Golden link CAT5E UTP P/N GL-2017015E

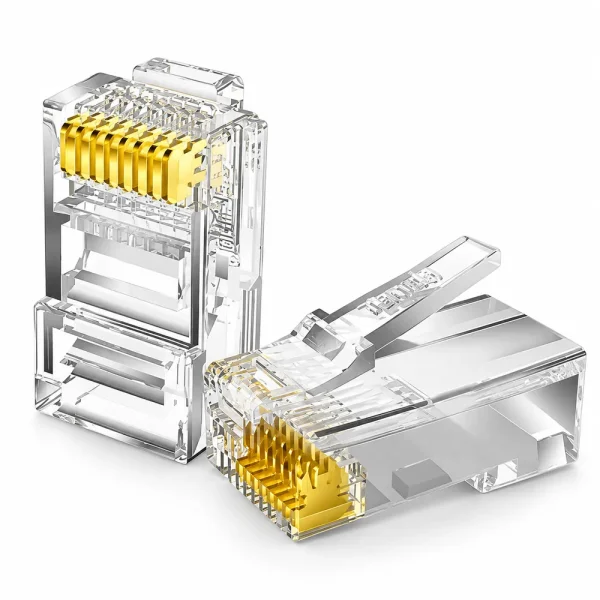

Hạt mạng RJ45 Golden Link Cat5e UTP GL-2017015E là đầu nối modular 8P8C dùng để hoàn thiện cáp Ethernet Cat5e không chống nhiễu. Sản phẩm có vỏ Polycarbonate trong suốt, tám tiếp điểm đồng thau mạ vàng và cấu trúc chân tiếp xúc hai ngạnh. Theo catalogue Golden Link, đầu cắm được sản xuất tại Đài Loan, sử dụng trong dải nhiệt độ -40°C đến +70°C, phù hợp thi công nhiều kết nối mạng LAN khi lựa chọn đúng loại cáp và dụng cụ bấm.

GL-2017015E đáp ứng nhu cầu kết nối nào?

Trong đường truyền Ethernet, đầu RJ45 tạo điểm giao tiếp giữa các lõi đồng của cáp mạng và cổng trên thiết bị. Đầu bấm phải giữ dây và tạo tiếp xúc điện giữa tám chân. Nếu bấm lệch, gãy lẫy hoặc thiếu tiếp xúc, đường truyền có thể mất liên kết hoặc giảm tốc độ. Golden Link GL-2017015E dành cho cáp xoắn đôi không có màn chắn kim loại, sử dụng làm dây nhảy kết nối máy tính, switch, router hoặc camera IP. Thân trong suốt giúp quan sát vị trí lõi dây trước khi bấm. Khi chuẩn bị vật tư cho công trình, việc lựa chọn Phụ kiện mạng theo chuẩn cáp, kích thước dây và phương pháp thi công giúp hạn chế tình trạng đầu cắm không vừa hoặc phải làm lại nhiều lần.

Ba chi tiết cấu tạo ảnh hưởng trực tiếp đến chất lượng đầu bấm

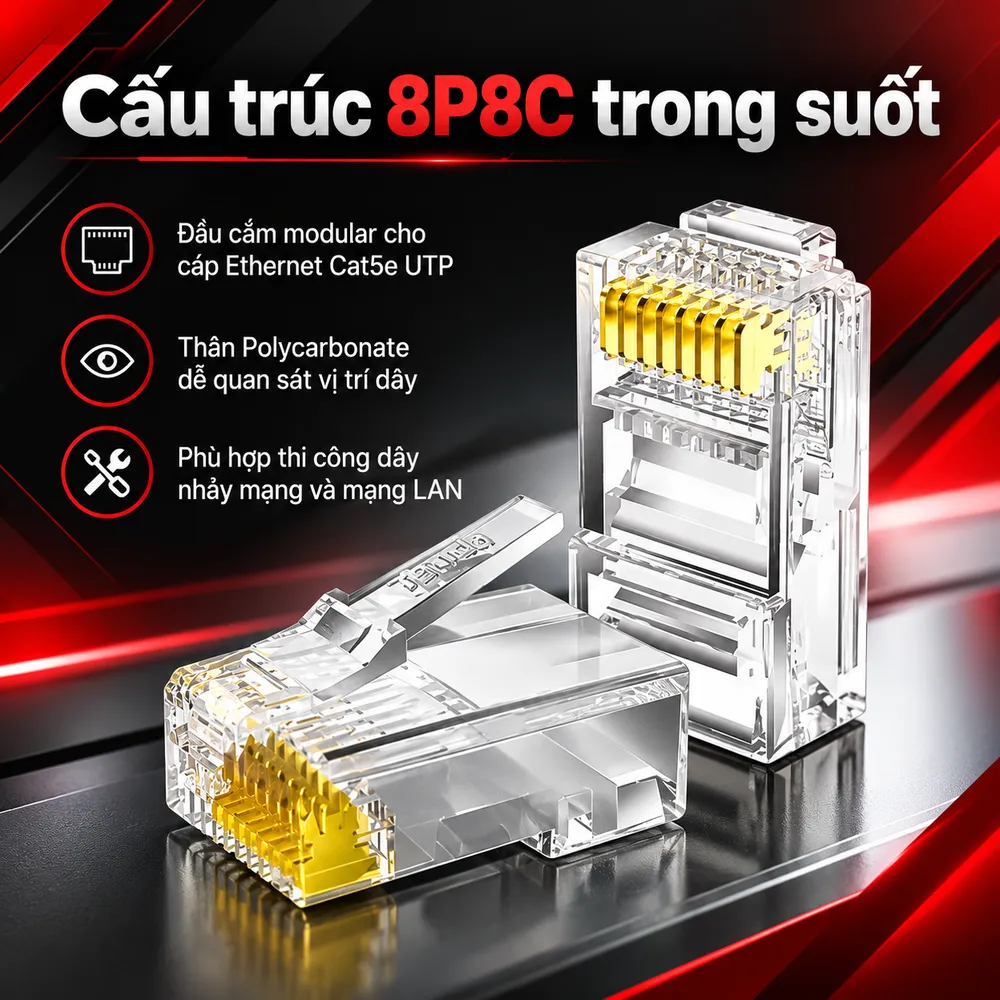

Vỏ Polycarbonate trong suốt

Catalogue ghi vật liệu thân là Polycarbonate, phân loại cháy UL 94-V2. Nhựa trong suốt giúp kiểm tra vị trí dây; lẫy khóa cố định đầu vào ổ RJ45, phần kẹp giữ vỏ cáp. UL 94-V2 là phân loại đặc tính cháy của vật liệu trong điều kiện thử nghiệm, không phải chứng nhận chống cháy cho toàn bộ hệ thống cáp.

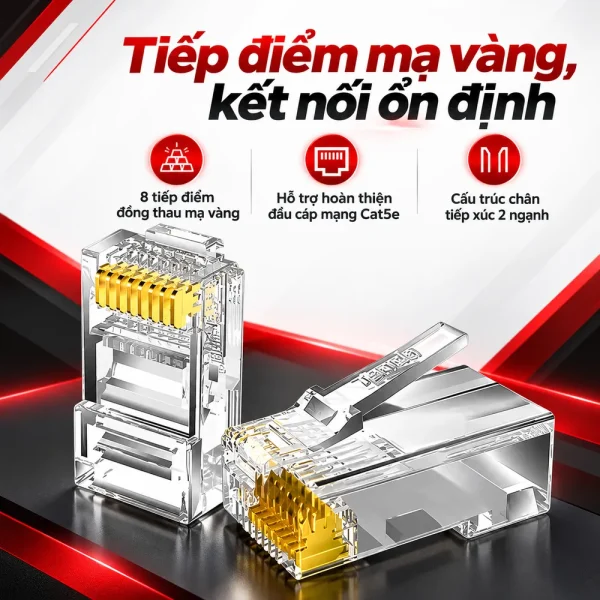

Tám chân đồng thau mạ vàng

Các tiếp điểm được ghi là Brass, Gold Plated, tức đồng thau có bề mặt mạ vàng. Lớp mạ hỗ trợ giảm oxy hóa tại vùng tiếp xúc, còn chân kim loại thực hiện kết nối với từng lõi dẫn. Catalogue mô tả kiểu Two Prong Pin, tức chân tiếp xúc hai ngạnh. Lá đồng dày 0,3mm không phải độ dày lớp vàng. Catalogue không xác nhận thông tin quảng cáo vàng 18K.

Giao diện RJ45 8P8C không chống nhiễu

Tám vị trí và tám chân tiếp xúc đáp ứng giao diện Ethernet thông dụng. Vì thuộc loại UTP, đầu cắm không có lớp vỏ kim loại để nối màn chắn của cáp FTP hoặc S/FTP. Nếu công trình sử dụng dây có chống nhiễu và cần duy trì liên tục màn chắn, cần chọn đầu Shielded phù hợp thay vì thay thế bằng GL-2017015E.

Các thông số cần hiểu đúng khi chọn sản phẩm

Catalogue công bố nhiệt độ làm việc từ -40°C đến +70°C, màu vỏ trong suốt, số hồ sơ UL Recognized E205572 cho connector và trạng thái RoHS là YES. Các thông tin này hữu ích khi đối chiếu yêu cầu vật tư, nhưng hồ sơ công trình vẫn cần kiểm tra chứng từ áp dụng cho đúng lô hàng nếu được yêu cầu. Phân hạng Cat5e có thể phục vụ mạng Gigabit Ethernet 1000BASE-T trên tuyến được thiết kế và thi công phù hợp. Tuy nhiên, đầu RJ45 không tự quyết định tốc độ mạng. Khả năng đạt 1Gbps còn phụ thuộc đủ bốn đôi dây, chất lượng cáp, chiều dài tuyến, thiết bị hai đầu và kết quả đo kiểm. Một điểm cần xác minh trước khi đặt mua là đường kính vỏ cáp, đường kính cách điện của lõi, tiết diện AWG và kiểu ruột dẫn Solid hoặc Stranded. Catalogue được tìm thấy không nêu giới hạn chi tiết cho các kích thước này. Không nên mặc định mọi cáp ghi Cat5e đều sử dụng được cùng một đầu bấm.

Thi công GL-2017015E để hạn chế lỗi kết nối

Trước tiên, kiểm tra loại cáp đang sử dụng và chuẩn bị kìm bấm RJ45, dụng cụ tuốt dây cùng máy kiểm tra đường truyền. Tuốt vỏ cáp vừa đủ, tránh làm xước lớp cách điện của từng lõi. Sau đó xếp tám dây theo T568A hoặc T568B; đối với dây thẳng thông thường, hai đầu nên dùng cùng sơ đồ. Cần giữ phần tháo xoắn của các đôi dây ngắn nhất có thể theo hướng dẫn thi công. Cắt đều tám lõi, đưa vào đầu cắm và quan sát qua thân nhựa để chắc chắn các dây đi đúng vị trí. Vỏ cáp cần được kẹp chắc để lực kéo không dồn lên lõi. Sau khi ép bằng kìm phù hợp, kiểm tra lẫy khóa và thử bằng máy test cáp. Thiết bị kiểm tra thông mạch cơ bản có thể phát hiện đứt, chập hoặc đảo dây; muốn chứng nhận hiệu suất Cat5e cần máy đo chuyên dụng. Nếu chỉ có liên kết 100Mbps thay vì Gigabit, hãy kiểm tra đủ tám lõi trước khi quy lỗi cho switch hoặc đường Internet.

Ứng dụng thực tế và lựa chọn tại HulaTech

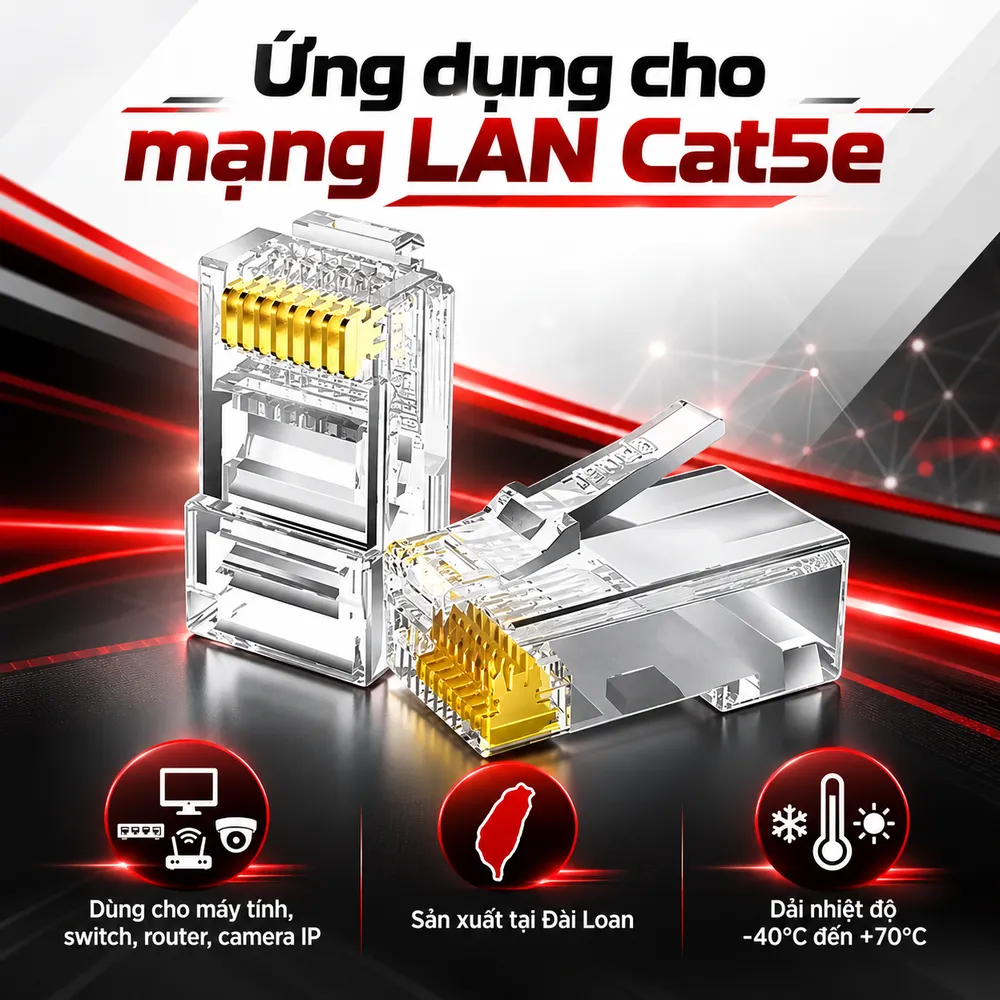

Golden Link GL-2017015E được sử dụng trong lắp đặt mạng văn phòng, cửa hàng, lớp học, hệ thống camera IP và bảo trì dây nhảy Ethernet. Nhà phân phối ghi quy cách 100 hạt mỗi túi, thuận tiện cho đội thi công cần xử lý nhiều vị trí kết nối. Tuy nhiên, phải xác nhận quy cách hàng thực tế khi đặt mua vì có nơi niêm yết theo chiếc hoặc theo hộp. Hạt mạng RJ45 Golden Link Cat5e UTP P/N GL-2017015E là phương án hoàn thiện đầu cáp không chống nhiễu với vỏ Polycarbonate, chân đồng thau mạ vàng và cấu trúc 8P8C. HulaTech hỗ trợ đối chiếu đầu cắm với loại dây, tư vấn dụng cụ bấm và cung cấp báo giá theo số lượng sử dụng tại công trình.
