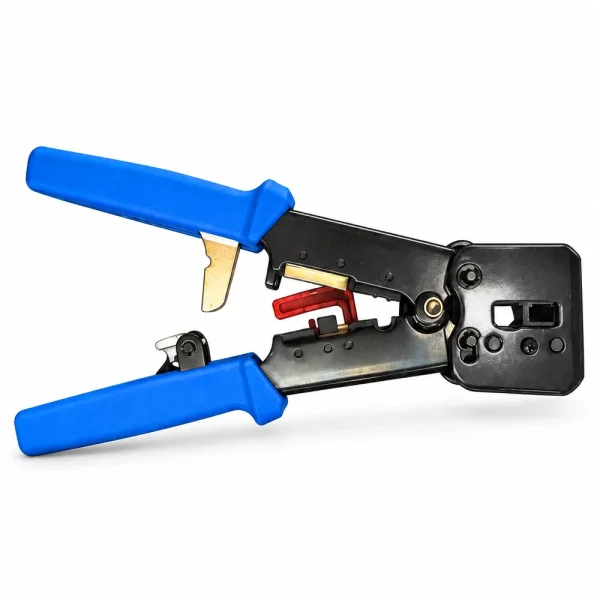

Kìm bấm mạng Dintek 6102-01002CH

Kìm bấm mạng Dintek 6102-01002CH là dụng cụ cầm tay dùng để bấm đầu RJ45 cho mạng LAN và đầu RJ11, RJ12 cho đường điện thoại. Theo datasheet Dintek, kìm có khung thép carbon xử lý nhiệt, phủ oxide đen và tay cầm thiết kế để giảm mỏi khi thao tác. Đây là dụng cụ đấu nối, không phải máy đo tín hiệu.

Kìm Dintek 6102-01002CH bấm được những loại đầu nối nào?

Dintek trang bị hai rãnh bấm cho đầu modular sáu vị trí và tám vị trí. Rãnh tám vị trí dùng cho đầu RJ45 trên dây Ethernet. Rãnh sáu vị trí dành cho RJ11, RJ12 trong hệ thống thoại. Khi lựa chọn đầu modular, cần phân biệt số vị trí và số tiếp điểm thực tế. Đầu cắm cùng hình dạng vẫn có thể khác số lõi. Hãng công bố hỗ trợ lõi đặc và lõi bện, nhưng đầu cắm phải phù hợp cấu trúc lõi. Không nên suy luận rằng một loại đầu RJ45 sẽ dùng chung cho mọi loại cáp hoặc mọi kiểu lõi. Với cáp Cat5, Cat5e hay Cat6, khả năng sử dụng phụ thuộc kích thước vỏ cáp, đường kính lõi, cấu trúc đầu nối và khuôn bấm. Hãng không xác nhận khả năng bấm mọi đầu xuyên thấu, chống nhiễu hoặc Cat6A. Độ ổn định kết nối không chỉ phụ thuộc kìm mà còn ở đầu cắm, loại cáp và quy trình thi công.

Cấu tạo và tính năng của kìm bấm mạng Dintek

Khung thép carbon xử lý nhiệt và lớp phủ oxide

Theo datasheet, phần khung được chế tạo từ thép carbon xử lý nhiệt và phủ oxide đen nhằm tăng khả năng chịu mài mòn trong quá trình sử dụng. Hãng không nêu trọng lượng hoặc cấp thép cụ thể.

Cơ cấu cóc và tay cầm hỗ trợ thao tác

Bộ truyền động dạng cóc giúp kiểm soát hành trình đóng khuôn khi bấm đầu nối. Cán bọc vật liệu tăng độ bám, góp phần hạn chế khó chịu khi phải thao tác nhiều đầu cáp. Cơ cấu cóc không khắc phục được việc chọn sai đầu cắm. Cần kiểm tra răng cóc vận hành trơn, hàm ép đóng đều. Nếu cơ cấu kẹt hoặc biến dạng, không nên cố tăng lực bóp.

Lưỡi cắt, tuốt dây và bộ phận che bảo vệ

Hãng còn công bố bộ phận che bảo vệ lưỡi dao, giúp hạn chế tiếp xúc vô ý tại vị trí cắt. Datasheet không xác nhận lưỡi thép không gỉ, cán ABS hoặc khóa tự động. Khi tuốt, hãy thử trên cáp mẫu để tránh làm xước lõi.

Hướng dẫn bấm đầu RJ45 bằng Dintek 6102-01002CH

Trước tiên, xác định cáp và chọn đầu RJ45 tương thích. Nếu thi công dây Ethernet thông thường, sử dụng sơ đồ T568A hoặc T568B theo thiết kế. Kiểm tra lưỡi cắt, khuôn bấm và cơ cấu cóc trước khi bắt đầu. Tiếp theo, dùng lưỡi cắt làm phẳng đầu cáp rồi tuốt lớp vỏ ngoài với chiều dài vừa đủ. Tránh phạm vào lớp cách điện từng lõi hoặc tháo xoắn quá xa vị trí tiếp điểm. Sắp xếp tám lõi theo đúng thứ tự màu, cắt bằng nhau và đưa vào đầu RJ45 cho đến khi chạm cuối rãnh. Áo cáp phải nằm trong vùng kẹp giữ. Đặt đầu RJ45 vào rãnh tám vị trí, bóp kìm đến khi hoàn thành hành trình cóc và lấy đầu đã bấm ra. Với RJ11 hoặc RJ12, chọn rãnh sáu vị trí và tuân thủ sơ đồ chân của hệ thống thoại; không dùng thứ tự màu Ethernet để suy ra thứ tự dây điện thoại. Cuối cùng, sử dụng máy test để kiểm tra thông mạch, thứ tự chân, dây đứt hoặc chập. Nếu lỗi, nên thay đầu nối và bấm lại đúng quy trình. Máy test thông mạch không chứng nhận hiệu năng Cat6 hoặc PoE dưới tải. Với dây đấu thẳng, hai đầu thường sử dụng cùng chuẩn màu T568A hoặc cùng T568B. Đọc kết quả theo sơ đồ thay vì chỉ đếm đèn sáng.

Ứng dụng và giới hạn khi thi công mạng LAN, điện thoại

Dintek 6102-01002CH phù hợp cho kỹ thuật viên lắp đầu cáp Ethernet tại văn phòng, thay đầu dây nhảy hỏng và sửa chữa dây kết nối thiết bị mạng. Trong hệ thống điện thoại, rãnh sáu vị trí hỗ trợ hoàn thiện đầu RJ11 hoặc RJ12 tương thích. Với camera IP, kìm giúp hoàn thiện RJ45 trước khi đo kiểm. Không nên sử dụng kìm để nhấn dây vào nhân mạng Keystone Jack hoặc patch panel sử dụng tiếp điểm IDC; công việc đó cần tool nhấn hoặc dụng cụ được hãng đầu nối chỉ định. Kìm không thay thế máy test hoặc thiết bị chứng nhận cáp. Sau ca làm việc, vệ sinh mảnh vỏ cáp, kiểm tra lưỡi và bảo quản ở nơi khô ráo để hạn chế kẹt cơ cấu. Không cắt dây đang mang điện hoặc dùng công cụ này thay dụng cụ điện được chứng nhận cách điện.

Lưu ý khi chọn mua kìm Dintek 6102-01002CH

Khi mua, cần đối chiếu chính xác mã 6102-01002CH trên sản phẩm và bao bì. Kiểm tra rãnh 6P/8P, cơ cấu cóc, lưỡi cắt và phần che. Đầu RJ45 xuyên thấu, chống nhiễu hoặc Cat6 đặc biệt cần kiểm tra tương thích. Dintek công bố số lượng đóng gói năm chiếc mỗi hộp và ba mươi chiếc mỗi thùng; đó là quy cách bán sỉ, không phải số kìm trong một đơn vị sản phẩm. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để chọn kìm bấm, đầu RJ45 và vật tư liên quan. Để nhận báo giá Dintek 6102-01002CH, hãy cung cấp loại cáp, đầu nối và khối lượng thi công.
