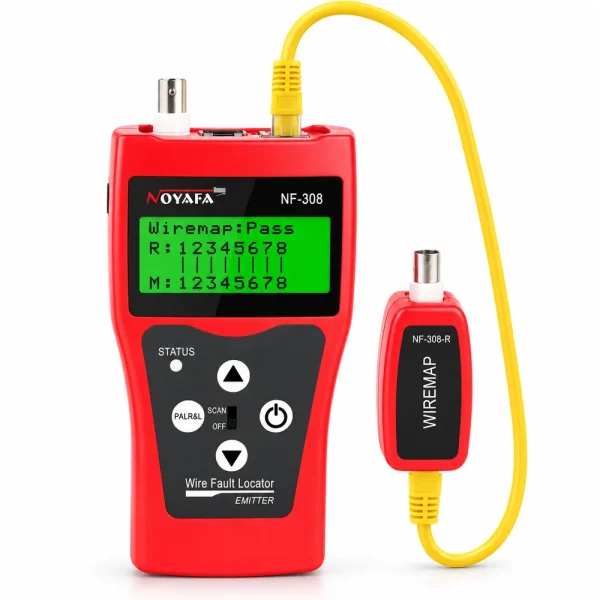

Máy test mạng Noyafa NF308

Máy test mạng NOYAFA NF-308 là thiết bị đo kiểm cáp dành cho kỹ thuật viên thi công mạng LAN, điện thoại và hệ thống điện nhẹ. Máy kết hợp kiểm tra sơ đồ chân RJ45, đo chiều dài cáp xoắn đôi, dò dây bằng âm thanh và kiểm tra thông mạch cáp đồng trục qua đầu chuyển.

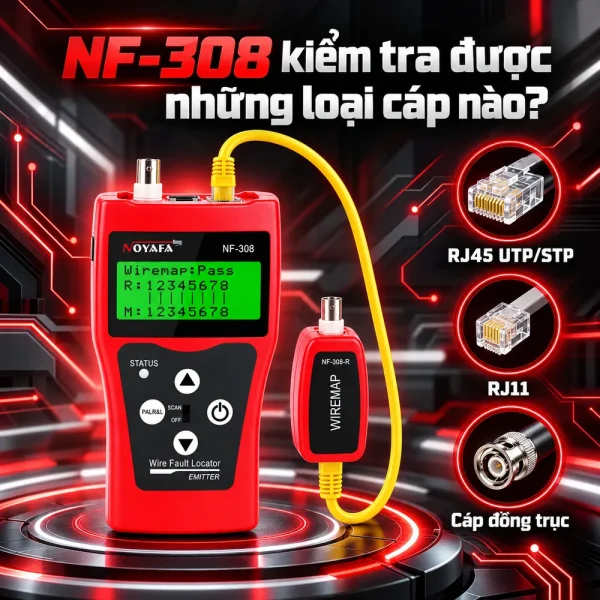

NF-308 kiểm tra được những loại cáp nào?

NF-308 hỗ trợ cáp xoắn đôi UTP, STP sử dụng đầu RJ45, thường gặp trong hệ thống Ethernet Cat5e và Cat6. Chế độ WireMap giúp xác định chân dây có được nối đúng giữa hai đầu hay không, đồng thời hỗ trợ nhận diện các lỗi đứt, chập và đấu nhầm. Với dây điện thoại RJ11 hoặc cáp đồng trục dùng BNC, máy có chế độ Coax/Tel để kiểm tra thông mạch thông qua bộ chuyển đổi tương ứng. Bộ dò âm thanh còn giúp tìm dây điện thoại, cáp USB hoặc dây dẫn kim loại trong một số điều kiện phù hợp. Tuy nhiên, chức năng đo chiều dài chỉ áp dụng cho cáp xoắn đôi, không phải mọi loại cáp có thể dò được.

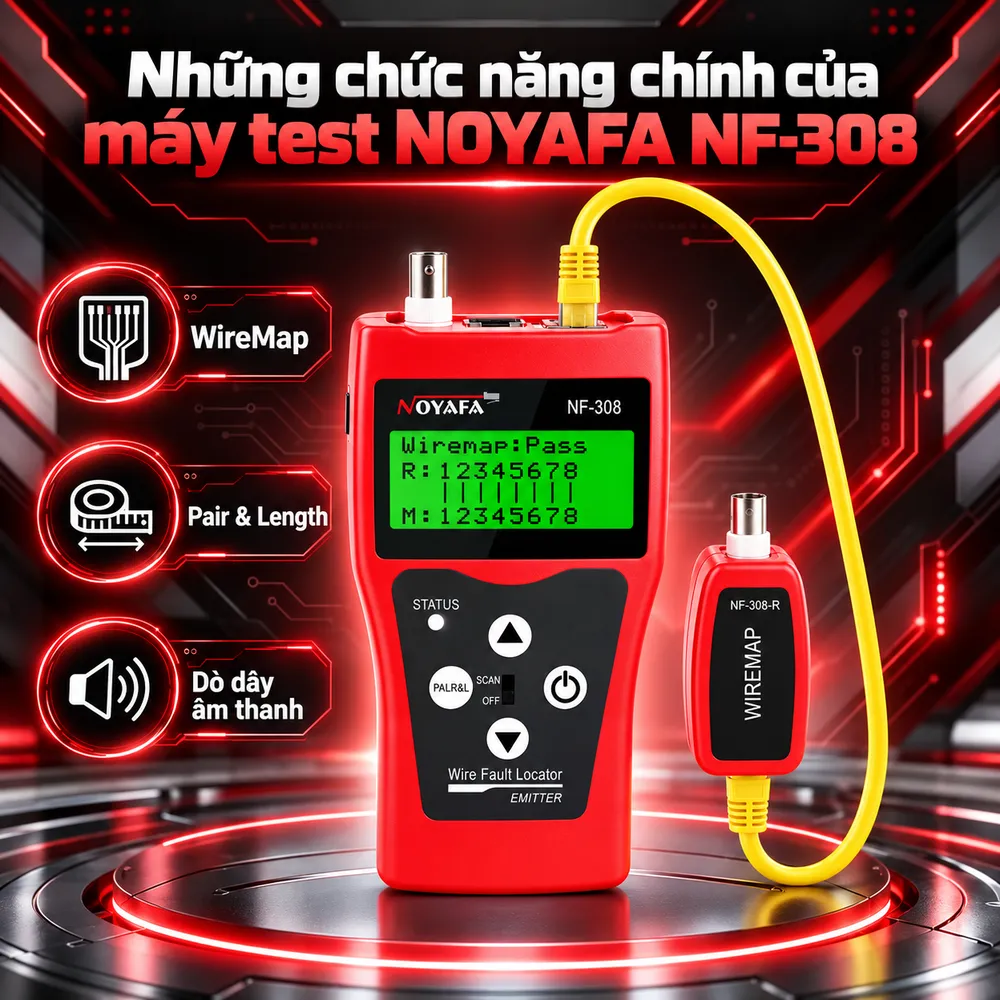

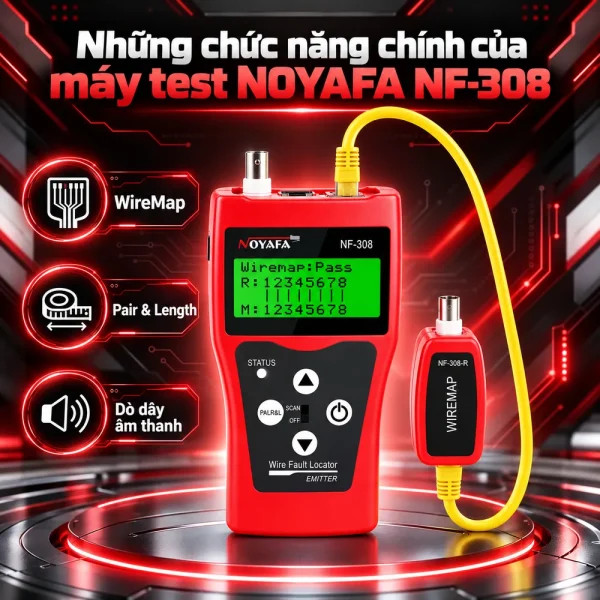

Những chức năng chính của máy test NOYAFA NF-308

Kiểm tra sơ đồ dây bằng WireMap

Khi nối máy chính với đầu nhận ở xa, WireMap hiển thị quan hệ giữa các chân cáp RJ45. Kỹ thuật viên có thể so sánh kết quả với sơ đồ T568A hoặc T568B để xác định lỗi hở, ngắn mạch, đảo chân và đấu chéo. Phải xử lý chập.

Đo chiều dài và hiệu chuẩn theo loại cáp

Chế độ Pair & Length cho biết chiều dài của từng cặp dây, hỗ trợ ước lượng khoảng cách tới điểm hở mạch. Máy có thể hiển thị bằng mét hoặc feet. Khi cần tăng độ tin cậy, người dùng hiệu chuẩn bằng đoạn cáp mẫu cùng loại đã biết chiều dài và dài hơn 5 m. Sai số vẫn phụ thuộc cấu trúc dây, đầu nối và điều kiện đo.

Dò dây bằng đầu nhận âm thanh

Bộ phát trên máy chính đưa tín hiệu vào cáp; đầu dò nhận tín hiệu và phát tiếng báo khi tiến gần tuyến cần tìm. Chức năng này phù hợp tìm dây trong tủ rack, bó cáp hoặc hộp kỹ thuật chưa đánh nhãn.

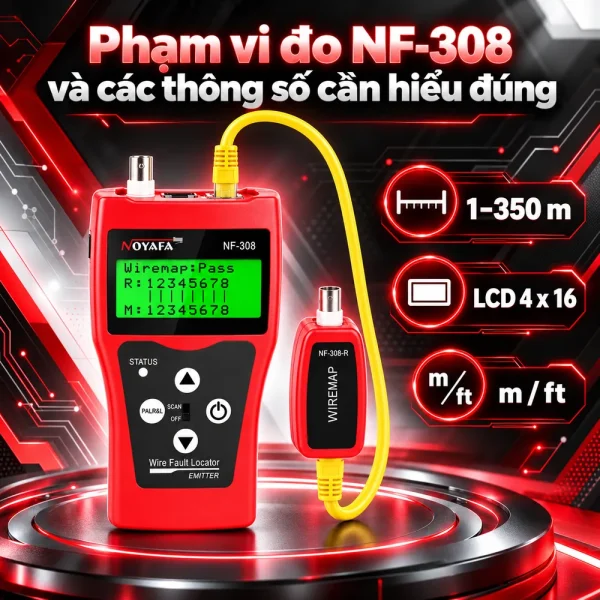

Phạm vi đo NF-308 và các thông số cần hiểu đúng

Theo hướng dẫn sử dụng Rev1.0, NF-308 có phạm vi đo chiều dài cáp xoắn đôi 1–350 m, không phải 1.350 m như một số thông tin bán hàng. Độ chính xác được công bố khoảng ±3% sau hiệu chuẩn theo điều kiện hướng dẫn, trong khi sai số xuất xưởng khoảng ±5% đối với loại cáp tham chiếu. Màn hình LCD dạng 4 dòng, mỗi dòng 16 ký tự, có vùng nhìn 61,6 × 25,2 mm. Máy chính kích thước 185 × 105 × 50 mm. Thiết bị sử dụng hai pin 9V cho máy chính và bộ dò theo tài liệu, không phải bốn pin AA. Giới hạn 350 m là phạm vi phép đo của dụng cụ, không có nghĩa một kênh Ethernet dài 350 m sẽ đạt tiêu chuẩn truyền dữ liệu. Tương tự, thông báo liên quan nhiễu chéo trong chế độ kiểm tra dây không thay thế phép đo xuyên âm, suy hao hoặc chứng nhận Cat6. NF-308 không phải máy kiểm tra công suất PoE hoặc đo tốc độ mạng.

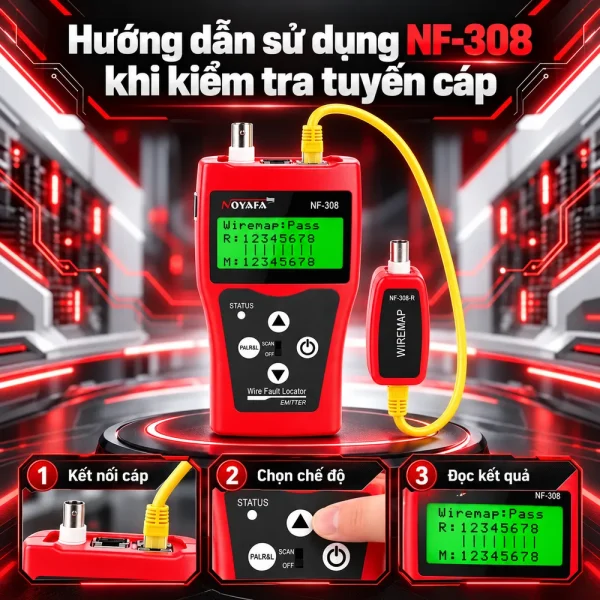

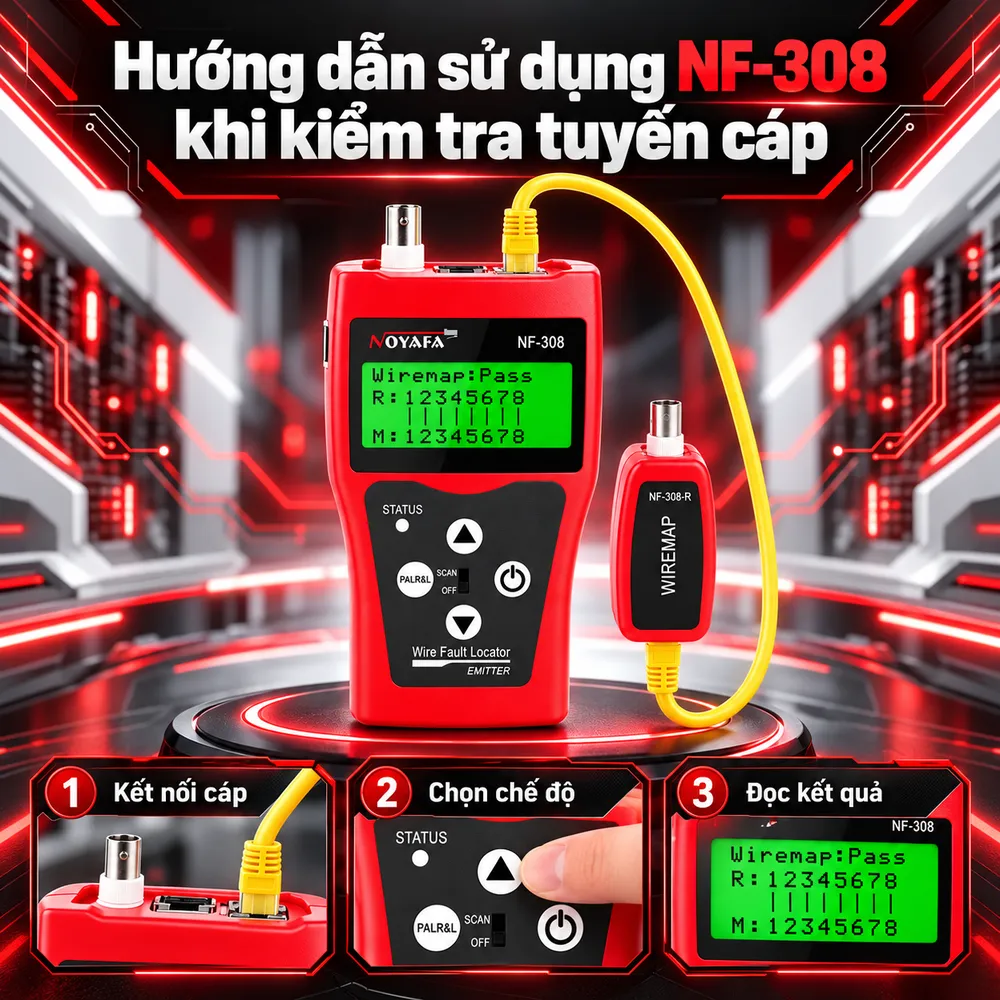

Hướng dẫn sử dụng NF-308 khi kiểm tra tuyến cáp

Trước tiên, ngắt tuyến dây khỏi switch, bộ cấp PoE và các thiết bị đang hoạt động. Kiểm tra pin, đầu RJ45 và bộ nhận trước khi cắm cáp. Không sử dụng máy để thử dây điện lực đang mang điện; tránh thao tác đường dây ngoài trời khi có giông sét. Để kiểm tra đầu nối, cắm một đầu cáp vào cổng Master, đầu còn lại vào đầu nhận ở xa hoặc cổng Loopback theo cách đo. Chọn WireMap, đọc thứ tự chân và đối chiếu sơ đồ đấu nối. Khi màn hình báo lỗi, cần kiểm tra hạt RJ45, vị trí nhấn IDC hoặc đoạn cáp bị tác động cơ học. Để đo chiều dài, chọn Pair & Length rồi ghi nhận chiều dài từng cặp. Nếu cần đo nhiều cuộn cáp cùng loại, hãy hiệu chuẩn trước bằng cáp mẫu dài hơn 5 m. Khi có điểm đứt, sử dụng khoảng cách hiển thị để khoanh vùng; đây là giá trị ước lượng, cần kiểm tra thực tế trước khi cắt hoặc thay dây. Muốn dò dây, chuyển sang chế độ phát tín hiệu và đưa đầu dò dọc bó cáp. So sánh âm báo, xác nhận hai đầu rồi đánh nhãn. Khi đã hoàn tất, kiểm tra lại thông mạch và kết nối thiết bị để thử vận hành thực tế.

Ứng dụng và lưu ý khi chọn mua NOYAFA NF-308

NF-308 phù hợp kiểm tra dây nhảy, tuyến cáp âm tường, đường điện thoại hoặc cáp đồng trục trong hệ thống camera analog. Tuy vậy, nếu công trình yêu cầu chứng nhận đường truyền hoặc đánh giá chất lượng cấp nguồn PoE, phải sử dụng thiết bị chuyên dụng khác. Trước khi mua, nên đối chiếu đúng mã NF-308, kiểm tra máy chính, đầu dò, đầu nhận ở xa, adapter RJ11/BNC, nguồn pin và chính sách bảo hành. NF-308 khác NF-308S hoặc NF-388 về một số tính năng và bộ phụ kiện; không nên mặc định các phiên bản có cấu hình giống nhau. Khách hàng có thể tham khảo danh mục Phụ kiện mạng tại HulaTech để lựa chọn máy test, kìm bấm RJ45 và dụng cụ thi công. Khi cần tư vấn hoặc báo giá NOYAFA NF-308, hãy cung cấp loại cáp, chiều dài tuyến và mục đích kiểm tra để được hỗ trợ lựa chọn thiết bị phù hợp.
