Hạt mạng Cat6 UTP RJ45 NORDEN 128-31CL

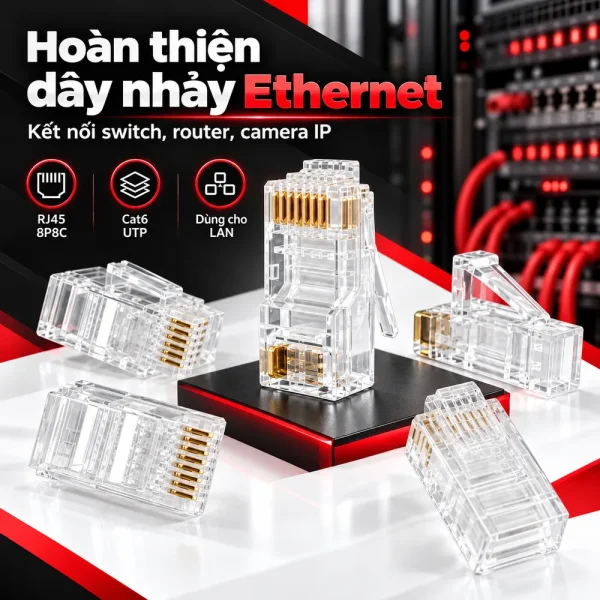

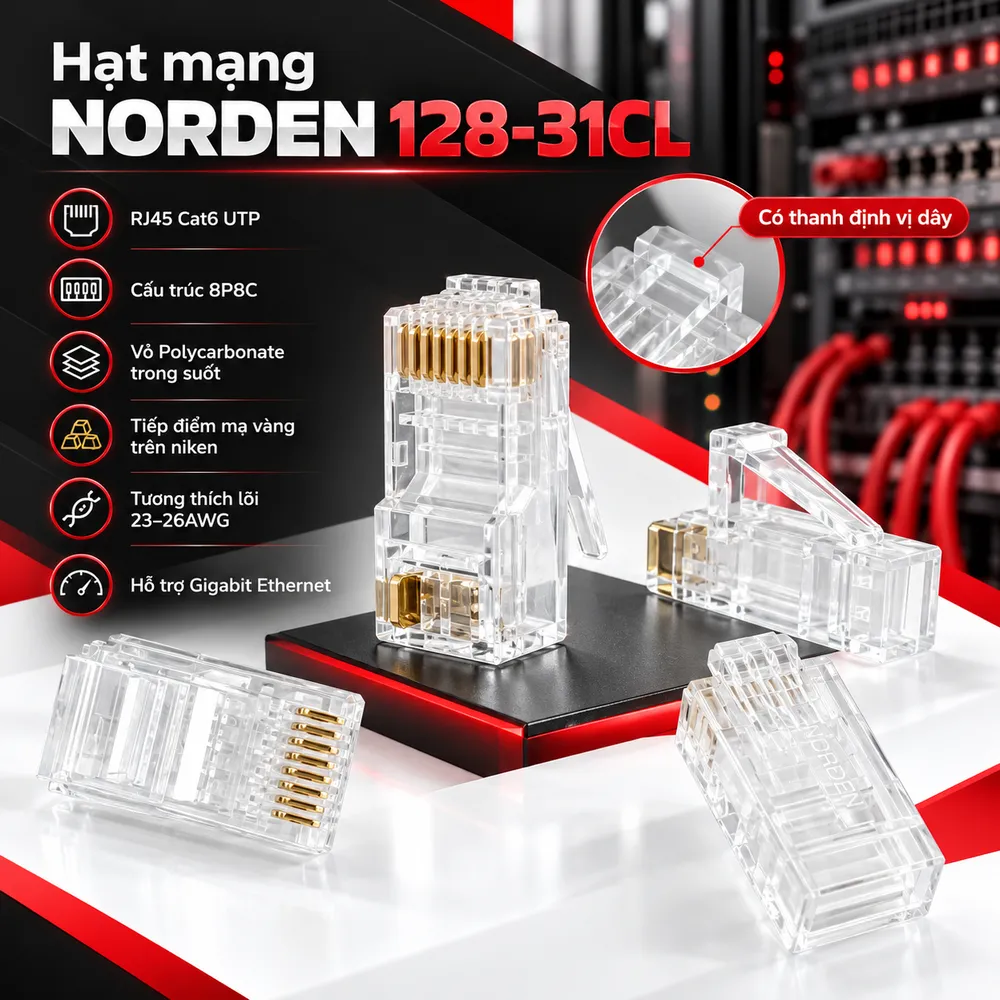

Hạt mạng NORDEN 128-31CL là đầu nối RJ45 Cat6 UTP dùng để hoàn thiện dây nhảy Ethernet và kết nối thiết bị mạng. Sản phẩm có cấu trúc 8P8C, vỏ Polycarbonate trong suốt, tiếp điểm mạ vàng trên niken và thanh định vị dây. Hãng công bố tương thích lõi cứng hoặc mềm 23–26AWG, hỗ trợ Gigabit Ethernet khi thi công phù hợp.

Nhận diện mã 128-31CL trước khi chọn đầu bấm

Trong hệ thống mạng LAN, đầu RJ45 tiếp xúc với tám lõi dẫn của cáp và kết nối tới cổng Ethernet trên máy tính, switch, router hoặc camera IP. Đầu cắm định vị lõi dây, tạo tiếp xúc điện và giữ cáp. Bấm sai có thể gây mất kết nối hoặc giảm tốc độ. NORDEN sử dụng mã 128-31X cho nhóm đầu Cat6 UTP và 128-32X cho nhóm FTP/STP có chống nhiễu. Hậu tố CL thể hiện màu trong suốt. 128-31CL không có vỏ kim loại chống nhiễu, dù một số catalogue đề cập khả năng chống nhiễu chung của cả dòng. Nếu tuyến cáp yêu cầu kết nối liên tục lớp màn chắn, cần chọn đúng mã Shielded thay vì thay thế bằng đầu UTP.

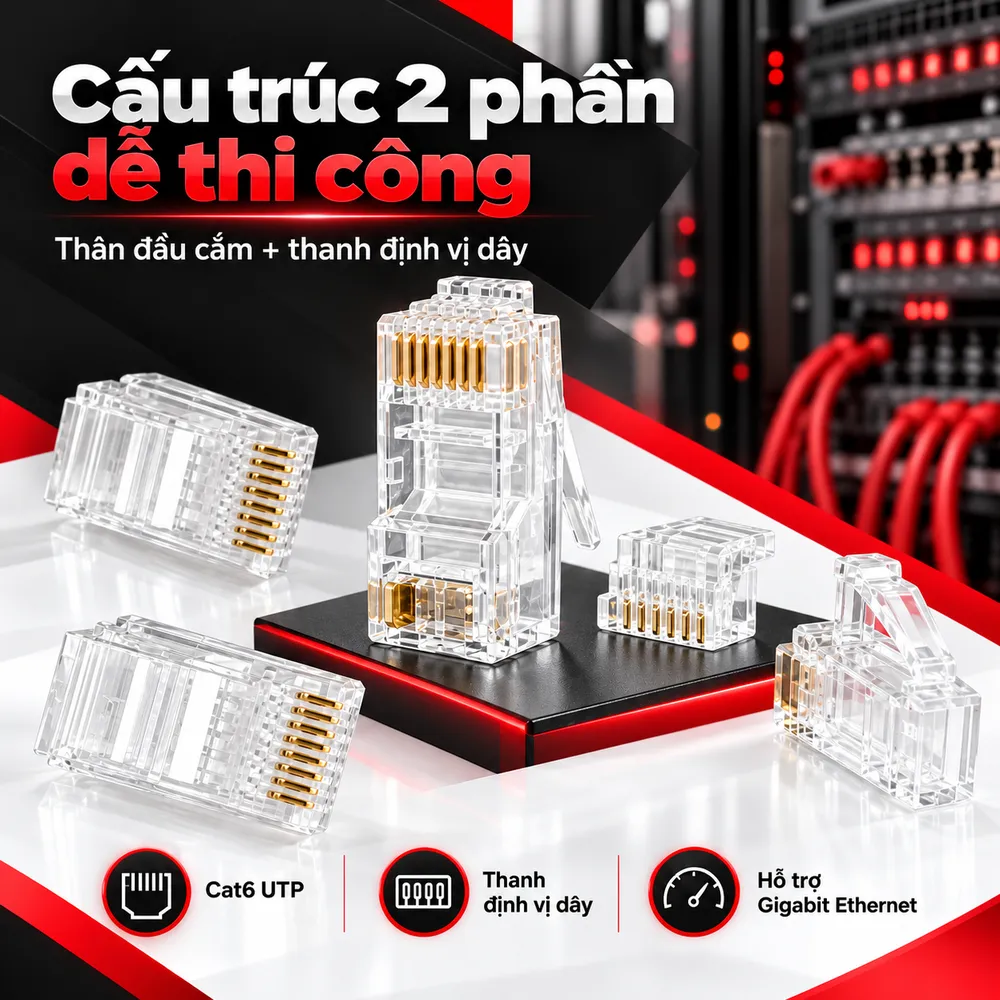

Cấu trúc hai phần hỗ trợ sắp xếp lõi dây

Thanh định vị dây có tác dụng gì?

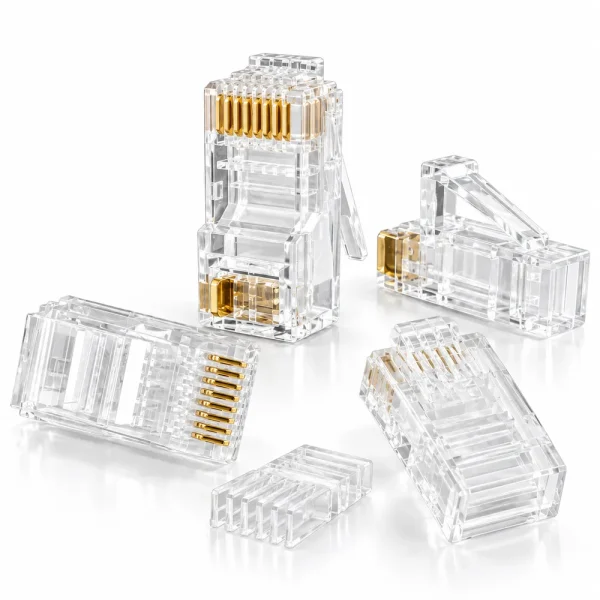

Đầu bấm 128-31CL gồm thân RJ45 và thanh định vị dây, thường được gọi là loading bar. Khi thao tác, kỹ thuật viên xếp các lõi theo thứ tự màu rồi đưa chúng qua thanh định vị trước khi lắp vào thân đầu cắm. Bộ phận này giúp định vị tám sợi, hạn chế nhầm rãnh. Thiết kế hai phần không có nghĩa đầu cắm tự động đạt hiệu suất Cat6. Cần giữ độ tháo xoắn ngắn, lắp đúng thứ tự và sử dụng kìm bấm có khuôn tương thích. Vỏ cáp phải được kẹp chắc để tránh lực kéo tác động lên tiếp điểm.

Vật liệu, lớp mạ và giới hạn kỹ thuật

Theo tài liệu NORDEN Copper System 1.2, thân đầu cắm sử dụng Polycarbonate, có phân loại cháy vật liệu UL 94 V-0. Lưỡi tiếp xúc làm từ hợp kim đồng, bề mặt phủ vàng trên niken. Catalogue nêu dải mạ vàng 3–50 microinch, không bảo đảm mọi chiếc đều đạt mức cao nhất. Tài liệu này công bố điện trở tiếp xúc tối đa 20mΩ, điện trở cách điện 500MΩ và khả năng chịu điện áp thử 1.000VAC trong 60 giây. Độ bền cắm rút ghi 1.200 chu kỳ. Nhiệt độ hoạt động từ -40°C đến +70°C trong điều kiện độ ẩm 0–90% không ngưng tụ. Cần đối chiếu phiên bản datasheet của lô hàng.

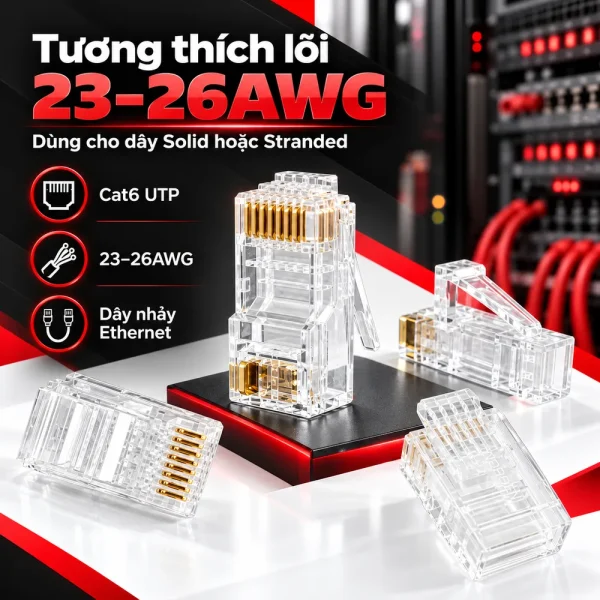

Cáp nào phù hợp với đầu NORDEN Cat6 128-31CL?

Nhà sản xuất công bố dải 23–26AWG cho dây dẫn Solid và Stranded. Tuy nhiên, kích thước AWG mới phản ánh cỡ ruột dẫn, chưa mô tả đầy đủ đường kính lớp cách điện hoặc độ dày vỏ cáp. Nên thử lắp mẫu trước khi đặt số lượng lớn. Đầu cắm không chống nhiễu thích hợp cáp Cat6 UTP có cấu trúc phù hợp. Nếu sử dụng cáp có lá nhôm hoặc lưới kim loại và muốn duy trì màn chắn đến cổng thiết bị, nên chọn đầu RJ45 Shielded. Không thể cải thiện khả năng chống nhiễu chỉ bằng việc đổi màu thân đầu cắm hoặc dùng dây có phân hạng cao hơn. Phân hạng Cat6 được đánh giá với dải tần đến 250MHz, nhưng thông số này không có nghĩa riêng hạt mạng bảo đảm truyền dữ liệu trên quãng đường 100m. Hiệu suất phụ thuộc toàn bộ kênh truyền, gồm cáp, đầu nối và thiết bị. Cần đo kiểm khi dự án yêu cầu chứng nhận. Khi chuẩn bị Phụ kiện mạng cho công trình, cần kiểm tra đồng thời loại cáp, đầu bấm, chụp bảo vệ và dụng cụ thi công. Lựa chọn đồng bộ giúp hạn chế lỗi bấm lại.

Cách thi công dây nhảy và kiểm tra chất lượng

Trước tiên, chọn sơ đồ T568A hoặc T568B theo thiết kế. Đối với dây Ethernet thẳng thông thường, hai đầu sử dụng cùng sơ đồ. Tuốt vỏ vừa đủ để giữ các đôi dây xoắn gần vị trí kết thúc, sau đó xếp tám lõi theo màu. Đưa lõi qua thanh định vị và cắt đều theo yêu cầu lắp ráp. Tiếp theo, lắp thanh định vị vào thân đầu cắm, kiểm tra từng lõi đã tới vị trí tiếp xúc và phần vỏ được giữ chắc. Dùng kìm bấm RJ45 tương thích để ép chân, rồi thử thao tác cắm rút và kiểm tra lẫy khóa. Tránh kéo mạnh vào đầu cắm. Máy kiểm tra dây cơ bản có thể phát hiện đứt, chập, đảo thứ tự hoặc lỗi tách đôi. Với công trình phải nghiệm thu Category 6, cần máy đo chứng nhận để đánh giá suy hao, nhiễu xuyên âm và các thông số đường truyền. Khả năng truyền Gigabit 1000BASE-T đòi hỏi đủ bốn đôi dây; một đầu bấm đạt phân hạng Cat6 không tự đảm bảo tốc độ trên mọi tuyến.

Ứng dụng, đóng gói và lựa chọn tại HulaTech

NORDEN 128-31CL phục vụ thi công dây nhảy giữa máy tính và switch, kết nối router, thiết bị Wi-Fi, camera IP hoặc các cổng Ethernet tương thích. Tài liệu sản phẩm đề cập IEEE 802.3af và IEEE 802.3at cho ứng dụng PoE, nhưng khả năng cấp nguồn thực tế còn phụ thuộc cáp, chất lượng kết thúc và thiết bị hai đầu. Catalogue thể hiện cấu hình đóng thùng của nhóm 128-31X; quy cách bán lẻ cần xác nhận với nhà cung cấp. HulaTech hỗ trợ đối chiếu mã 128-31CL, lựa chọn đầu UTP hoặc Shielded, kiểm tra cáp tương thích và báo giá theo số lượng cần thi công. Chọn đúng đầu cắm giúp hạn chế lỗi sau thi công.
