Bộ test mạng NOYAFA NF-8601W: Đo chiều dài, dò dây và kiểm tra PoE

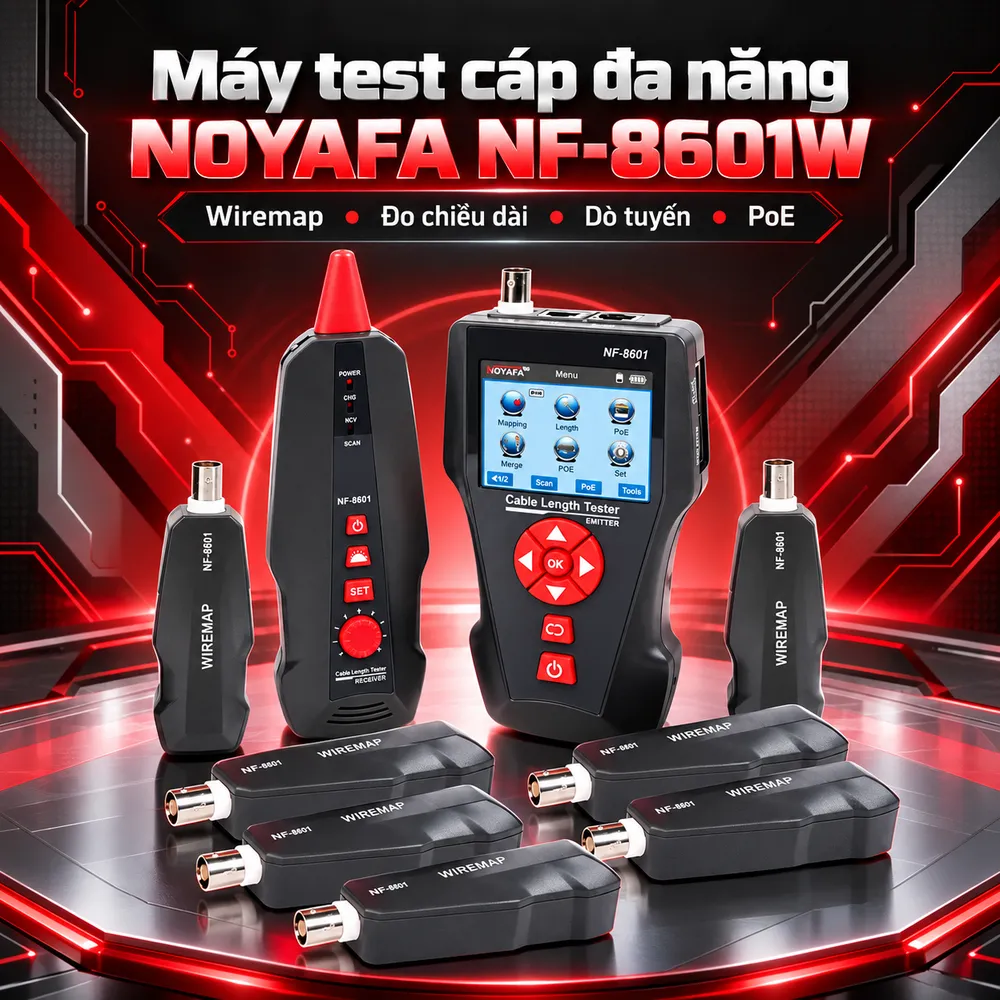

NOYAFA NF-8601W là thiết bị kiểm tra cáp mạng đa chức năng, tích hợp kiểm tra sơ đồ dây, đo chiều dài, dò tuyến, phát hiện lỗi đấu nối và kiểm tra nguồn PoE. Máy có màn hình LCD đèn nền, đầu dò tín hiệu và tám bộ remote đánh số, phù hợp với công việc lắp đặt, nghiệm thu thông mạch và bảo trì mạng LAN.

NOYAFA NF-8601W có cấu tạo và chức năng gì?

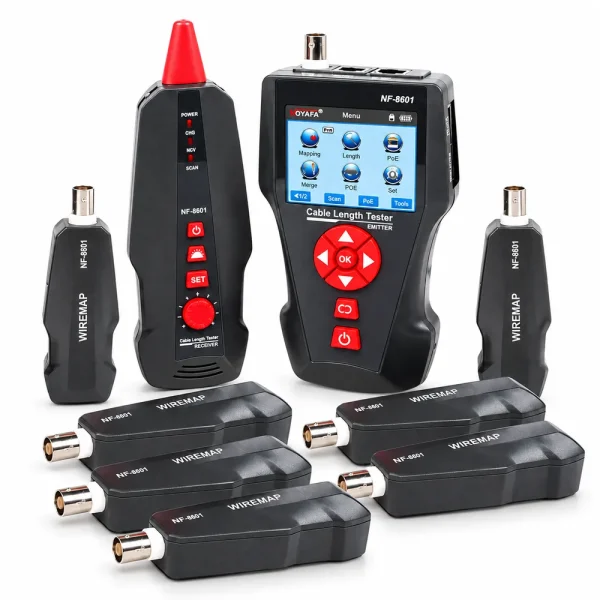

NF-8601W gồm máy chính, đầu dò và tám remote dùng tại đầu xa của các tuyến cáp. Màn hình LCD màu có đèn nền hỗ trợ đọc kết quả trong điều kiện thi công tại tủ rack, phòng kỹ thuật hoặc khu vực thiếu sáng. Các phím chức năng cho phép lựa chọn phép đo theo mục đích kiểm tra. Theo NOYAFA, thiết bị hỗ trợ kiểm tra cáp mạng dùng đầu RJ45, đường dây điện thoại RJ11 và cáp đồng trục sử dụng đầu BNC. Trước khi đo, kỹ thuật viên cần sử dụng đúng cổng kết nối và phụ kiện theo hướng dẫn của nhà sản xuất. Ngoài các phép kiểm tra cáp, máy còn có chức năng Ping, nhận diện cổng switch và phát hiện nguồn cấp qua Ethernet. Đây là những công cụ hỗ trợ khoanh vùng sự cố, nhưng không thay thế máy chứng nhận hiệu năng đường truyền hoặc thiết bị phân tích mạng chuyên dụng.

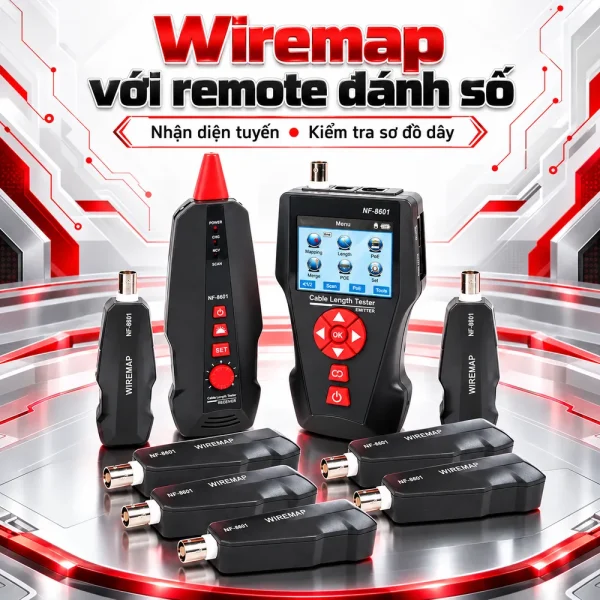

Kiểm tra sơ đồ dây với tám bộ remote

Tính năng wiremap giúp xác định thứ tự kết nối giữa các chân ở hai đầu cáp. Với đầu RJ45, kỹ thuật viên có thể phát hiện dây đứt, chập, đảo thứ tự, đấu chéo hoặc lỗi cặp dây tùy tình trạng thực tế. Kết quả hiển thị trên máy chính giúp đối chiếu với sơ đồ đấu nối đã quy định. Tám remote là đặc điểm đáng chú ý của NF-8601W. Mỗi remote mang một số nhận diện riêng và có thể gắn vào đầu xa của tuyến cáp tương ứng. Khi kiểm tra tại tủ rack, máy chính hiển thị số remote để người dùng nhận biết tuyến đang đo, giảm việc di chuyển qua lại giữa các phòng. Cách làm này hỗ trợ nhận dạng và rà soát nhiều tuyến thuận tiện hơn so với một đầu thu duy nhất. Tuy nhiên, tám remote không có nghĩa máy thực hiện đầy đủ tám phép đo độc lập cùng một thời điểm.

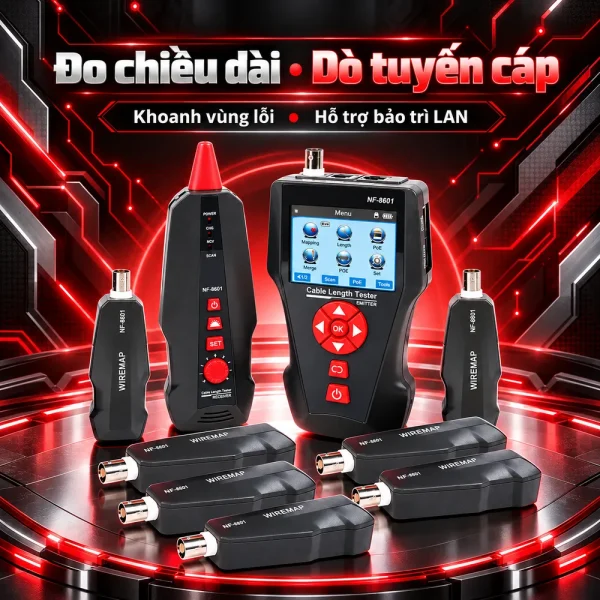

Đo chiều dài cáp, dò dây và xác định vị trí lỗi

NF-8601W có chức năng ước lượng chiều dài cáp, hỗ trợ xác định tuyến thi công và kiểm tra khi nghi ngờ sự cố giữa đường dây. NOYAFA hướng dẫn hiệu chuẩn bằng đoạn cáp mẫu dài hơn mười mét để giảm sai lệch giữa các loại vật liệu dẫn và cấu trúc cáp. Nên lưu cấu hình hiệu chuẩn thích hợp trước khi đo tuyến thực tế. Độ chính xác đo chiều dài phụ thuộc việc hiệu chuẩn, tình trạng dây và cách kết nối. Tài liệu giới thiệu của hãng cũng có khác biệt về giới hạn đo giữa các trang công bố, vì vậy nên kiểm tra tài liệu đi kèm đúng phiên bản trước khi dùng kết quả cho nghiệm thu. Chức năng dò dây sử dụng tín hiệu phát từ máy chính và đầu dò để nhận diện cáp trong bó dây hoặc tủ rack. Tính năng tìm điểm đứt hoặc chập có thể hỗ trợ khoanh vùng sự cố, nhưng không bảo đảm xác định chính xác vị trí trong mọi cấu trúc lắp đặt.

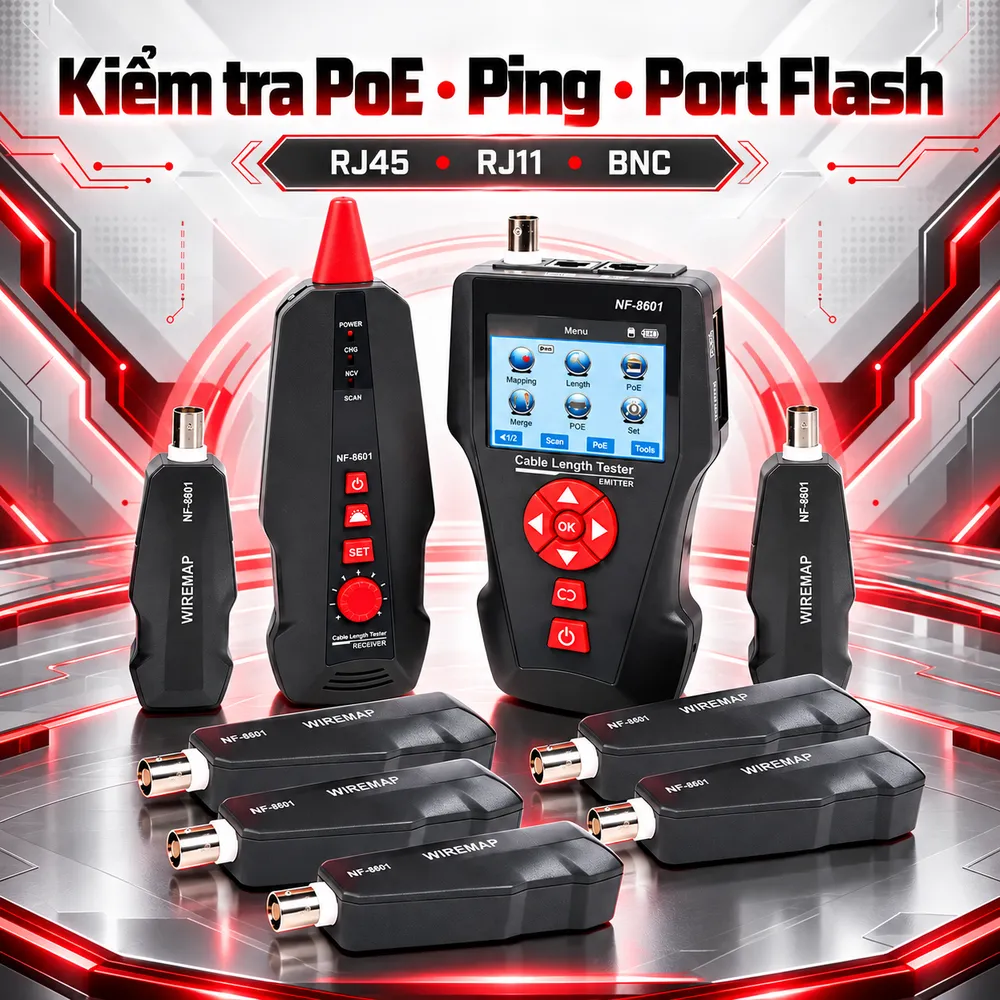

Kiểm tra PoE, Ping và tìm cổng switch

Với hệ thống camera IP hoặc điểm phát Wi-Fi dùng PoE, NF-8601W giúp kiểm tra sự hiện diện của nguồn cấp trên đường Ethernet và hiển thị thông tin điện áp theo chức năng thiết bị. Kết quả này hữu ích khi xác minh cổng switch có đang cấp nguồn hay không. Tuy nhiên, chỉ số điện áp không thay thế phép đo công suất chịu tải hoặc xác nhận tương thích với từng chuẩn PoE. Chức năng Ping hỗ trợ kiểm tra khả năng liên lạc IP với thiết bị đích trong mạng. Nếu không nhận được phản hồi, nguyên nhân có thể đến từ cấu hình địa chỉ, đường truyền, bộ lọc hoặc thiết bị không phản hồi yêu cầu Ping; không nên kết luận ngay rằng cáp bị hỏng. Tính năng Port Flash hỗ trợ nhận diện cổng kết nối trên switch thông qua trạng thái nhấp nháy của đèn cổng. Mọi thao tác cắm vào mạng đang hoạt động cần thực hiện đúng cổng và quy trình an toàn trong tài liệu hướng dẫn.

Ứng dụng, giới hạn sử dụng và lựa chọn sản phẩm

Trong mạng doanh nghiệp, NF-8601W phù hợp với công việc nhận diện dây chưa gắn nhãn, kiểm tra đầu RJ45 sau khi bấm, đo chiều dài tương đối và rà soát các tuyến đang bảo trì. Với hệ thống camera, máy hỗ trợ kiểm tra cáp đồng trục tương thích và kiểm tra các kết nối mạng cấp nguồn PoE. Khi sử dụng, cần tránh đấu máy vào nguồn điện áp cao hoặc cổng không được thiết kế cho phép đo. Đối với công trình yêu cầu chứng nhận Cat6, Cat6A hay đánh giá suy hao, xuyên âm và băng thông, cần thiết bị chứng nhận chuyên dụng; NF-8601W chủ yếu hỗ trợ kiểm tra, phát hiện lỗi và bảo trì. Khách hàng có thể tham khảo thêm danh mục Phụ kiện mạng tại HulaTech để chọn máy test, đầu nối và vật tư thi công phù hợp. Khi yêu cầu tư vấn hoặc báo giá NOYAFA NF-8601W, nên cung cấp loại cáp, số tuyến, yêu cầu đo PoE và phụ kiện cần kèm theo để được đối chiếu cấu hình trước khi đặt mua.
